Rollix系列双法兰式回转支承结构设计

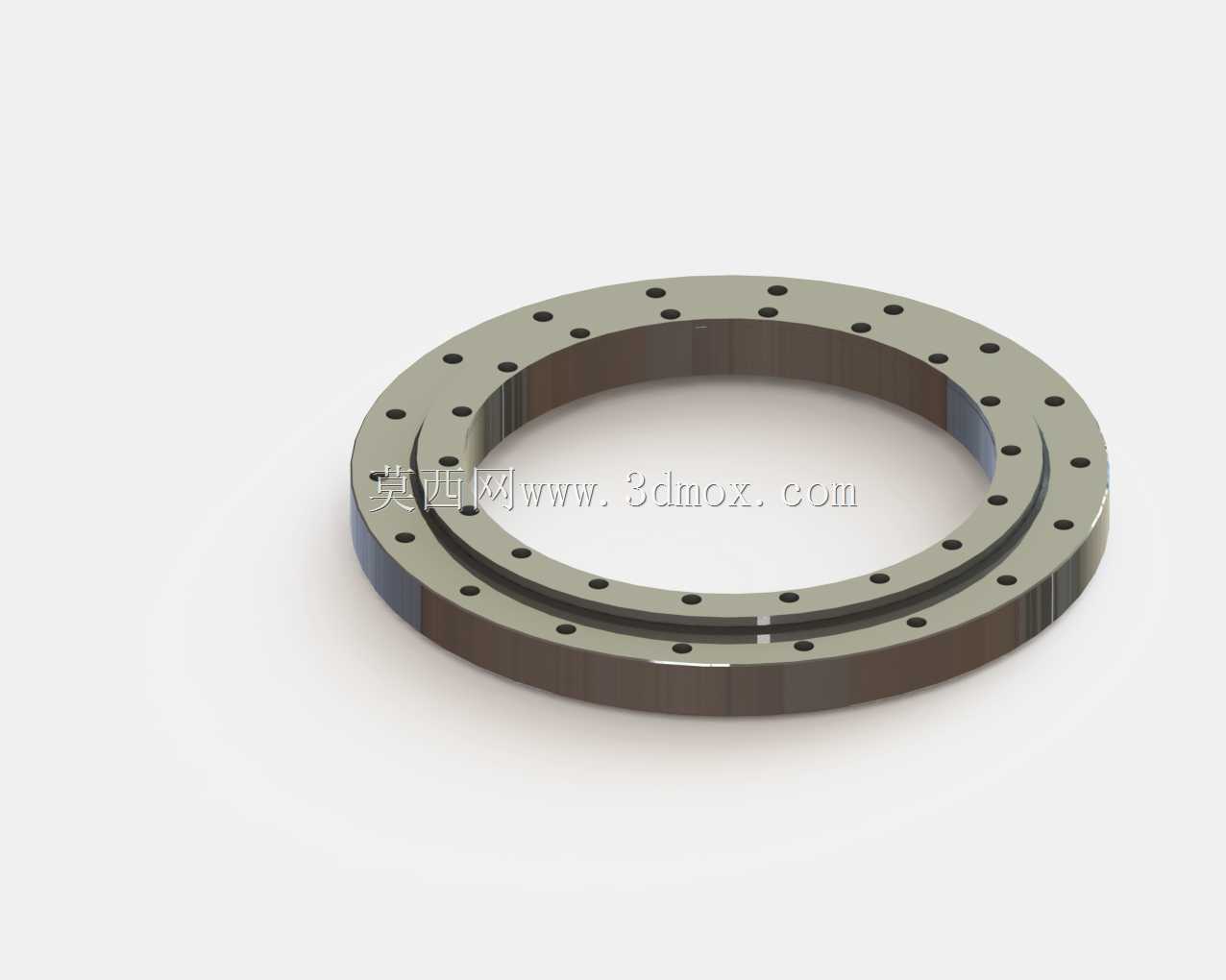

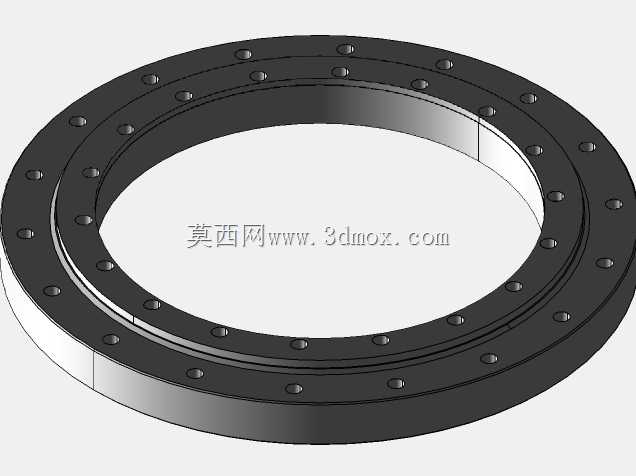

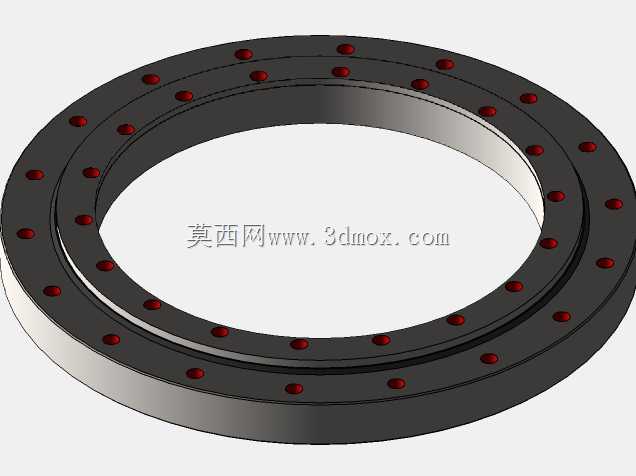

这类回转支承常被应用在需要承受轴向载荷、径向载荷与倾覆力矩的回转工况中，比如工程机械的上车回转机构、自动化产线的回转工作台、港口起重设备的回转基座、风电设备的偏航变桨机构，甚至部分特种作业车辆的旋转作业平台，都需要这类部件作为核心回转连接件，实现固定部分与转动部分之间的载荷传递与相对回转动作。从结构设计来看，这款双法兰式回转支承采用上下两层带安装孔的法兰环结构，滚道内置滚动体实现低阻力回转，设计阶段优先考虑了安装便捷性，法兰面的安装孔采用均匀排布的通孔设计，可直接通过螺栓与上下安装基座进行刚性连接，不需要额外设计复杂的嵌套安装结构，能有效降低配套设备基座的加工难度。设计过程中没有设置油脂嘴开口，是因为部分应用场景采用定期拆检维护的润滑方式，或是采用预填长效润滑脂的使用方案，省略油脂嘴结构可以避免在粉尘、泥水等恶劣工况下出现密封失效、杂质从油嘴位置侵入滚道的问题，同时也能简化法兰面的加工工序，减少法兰面的密封薄弱点。滚柱数量可根据实际载荷需求进行调整，当应用在重载、冲击载荷较大的工况时，可增加滚柱排布密度提升承载能力，轻载高速回转场景则可适当减少滚柱数量降低回转阻力。从安装边界来看，法兰外圈的安装孔中心圆直径、法兰总厚度、内圈通径都做了标准化的尺寸适配，安装时只需要保证上下基座的连接孔位置与法兰孔位同轴度控制在合理公差范围内，法兰贴合面的平面度满足安装要求，就可以保证回转支承的运转精度，避免出现卡滞、局部载荷过大导致滚道早期磨损的问题。这类回转支承的滚道加工精度直接决定了整体回转精度，建模过程中对滚道的曲率、滚动体与滚道的接触间隙都做了符合实际加工公差的还原，能够直接用于设备的装配干涉检查、载荷仿真分析环节，帮助设计人员在选型阶段快速完成配套结构的匹配设计，不需要从零开始测绘建模，缩短设备研发的前期设计周期。
