复古黑胶唱片机转盘结构三维设计

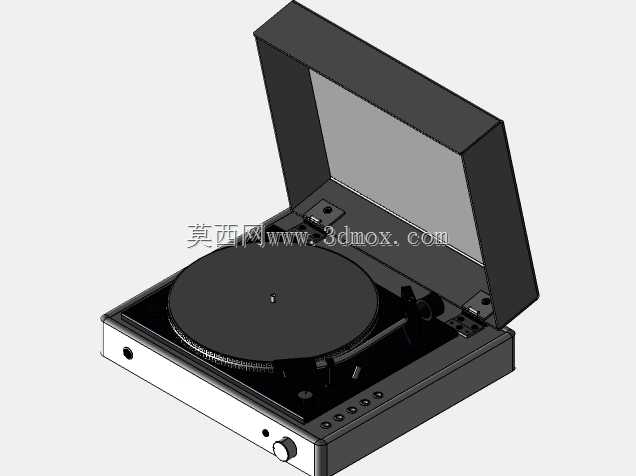

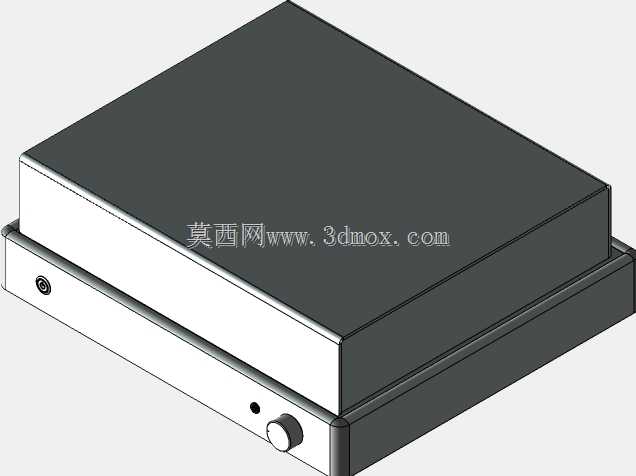

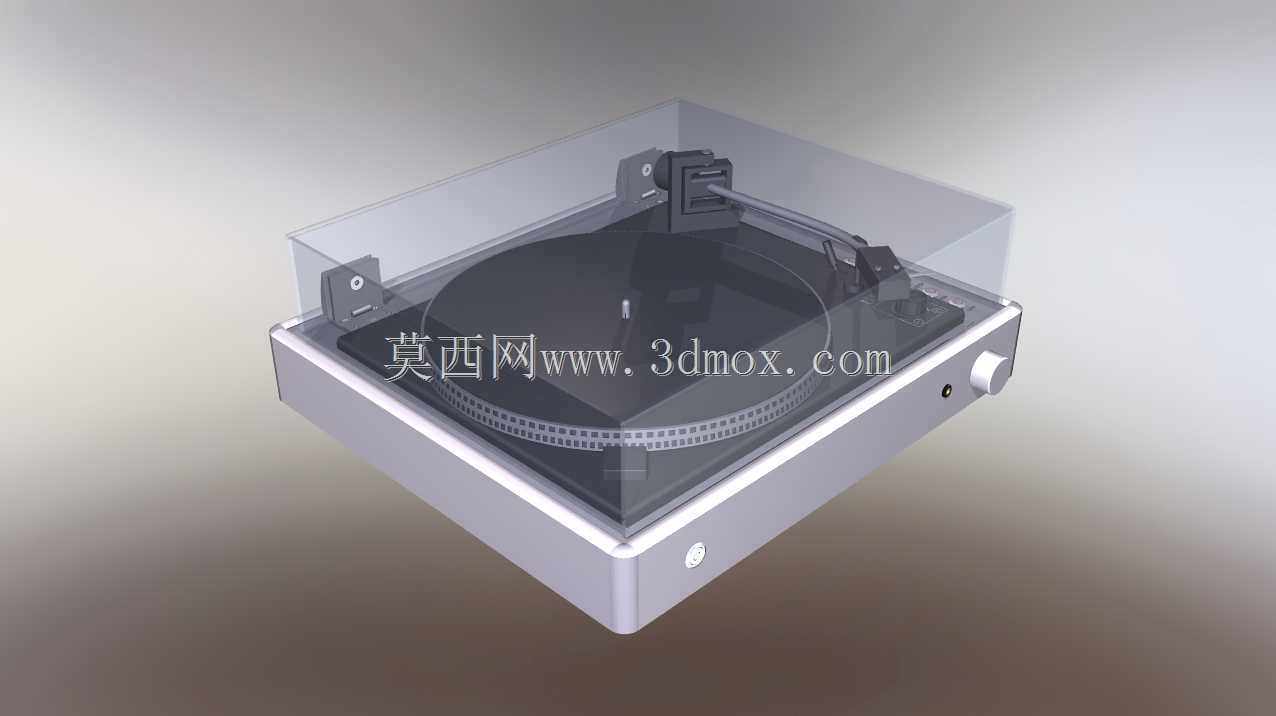

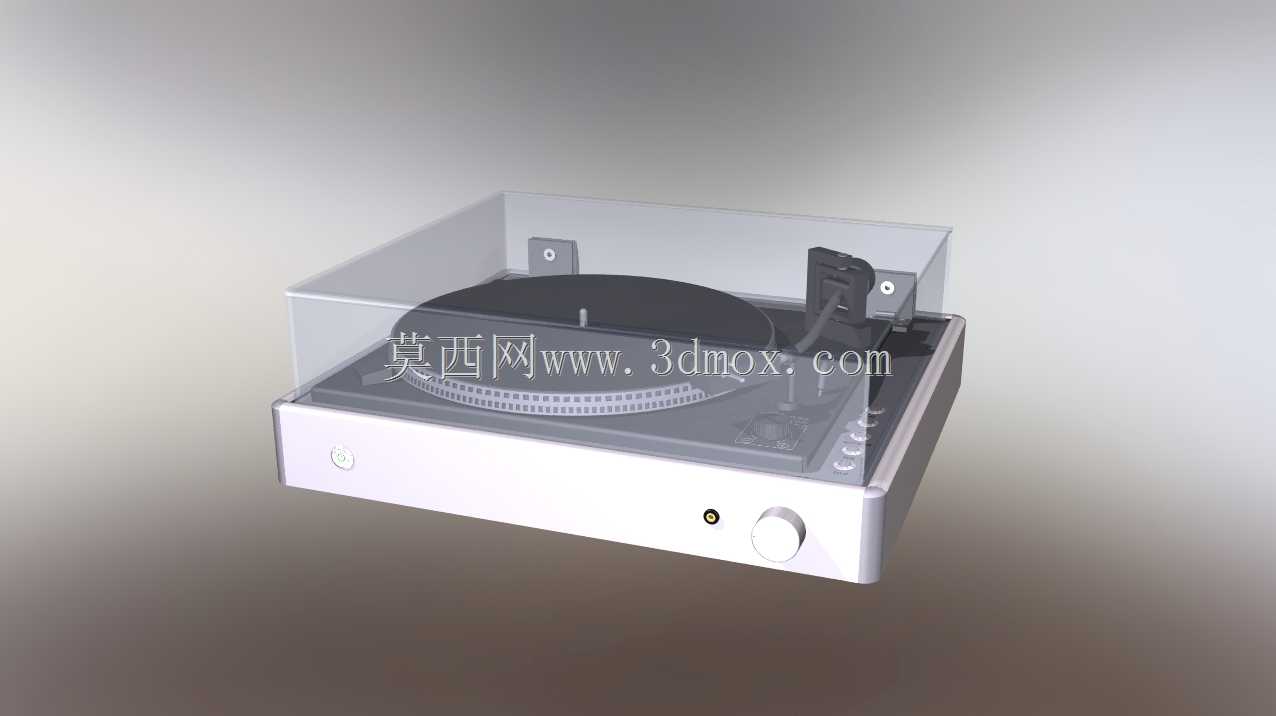

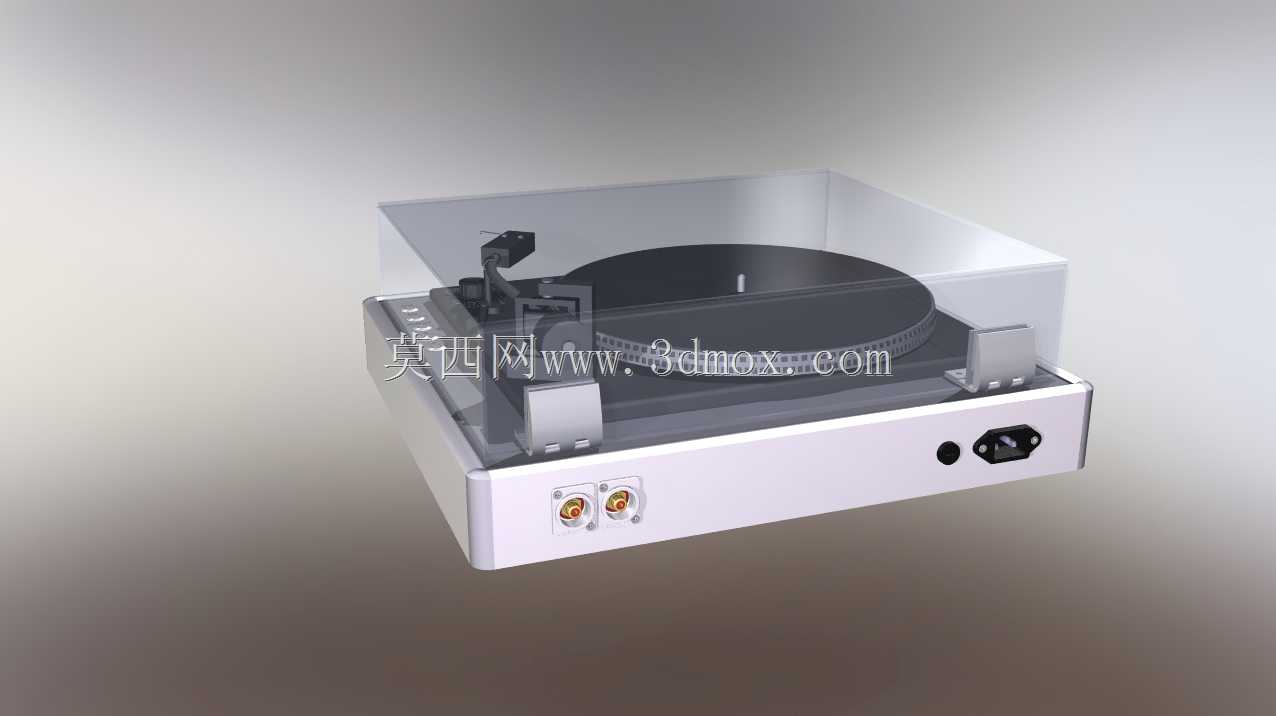

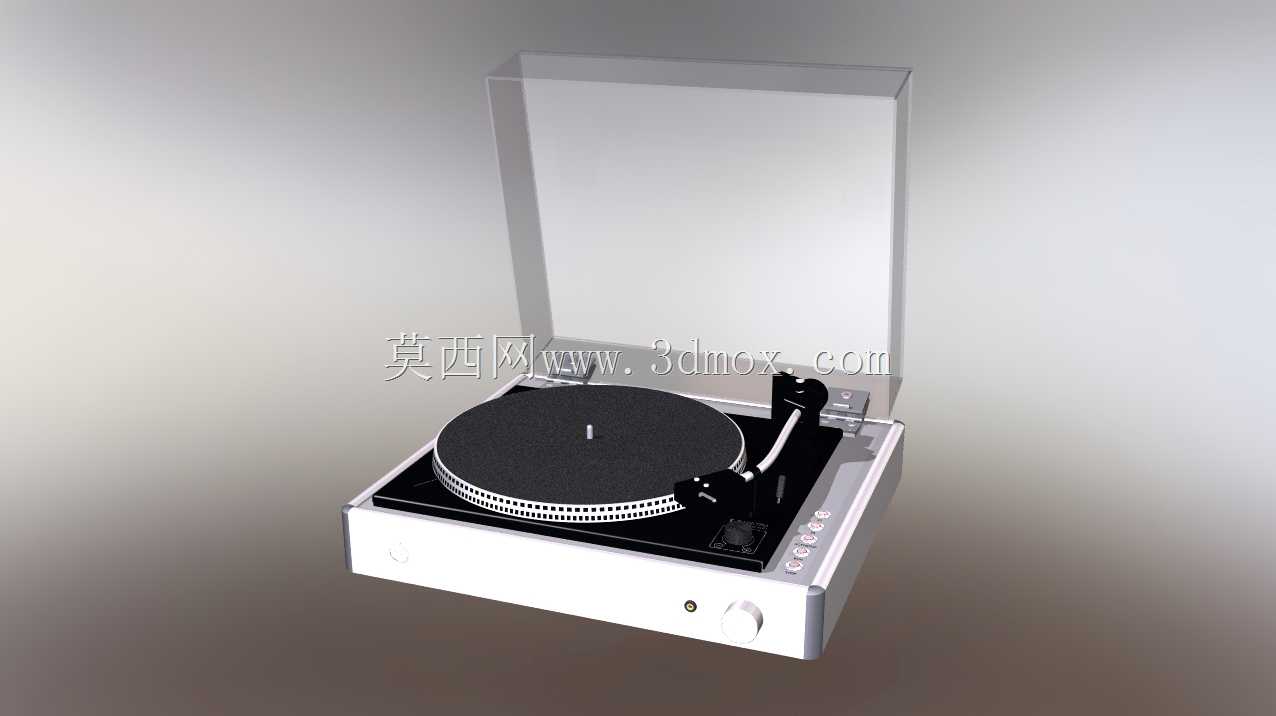

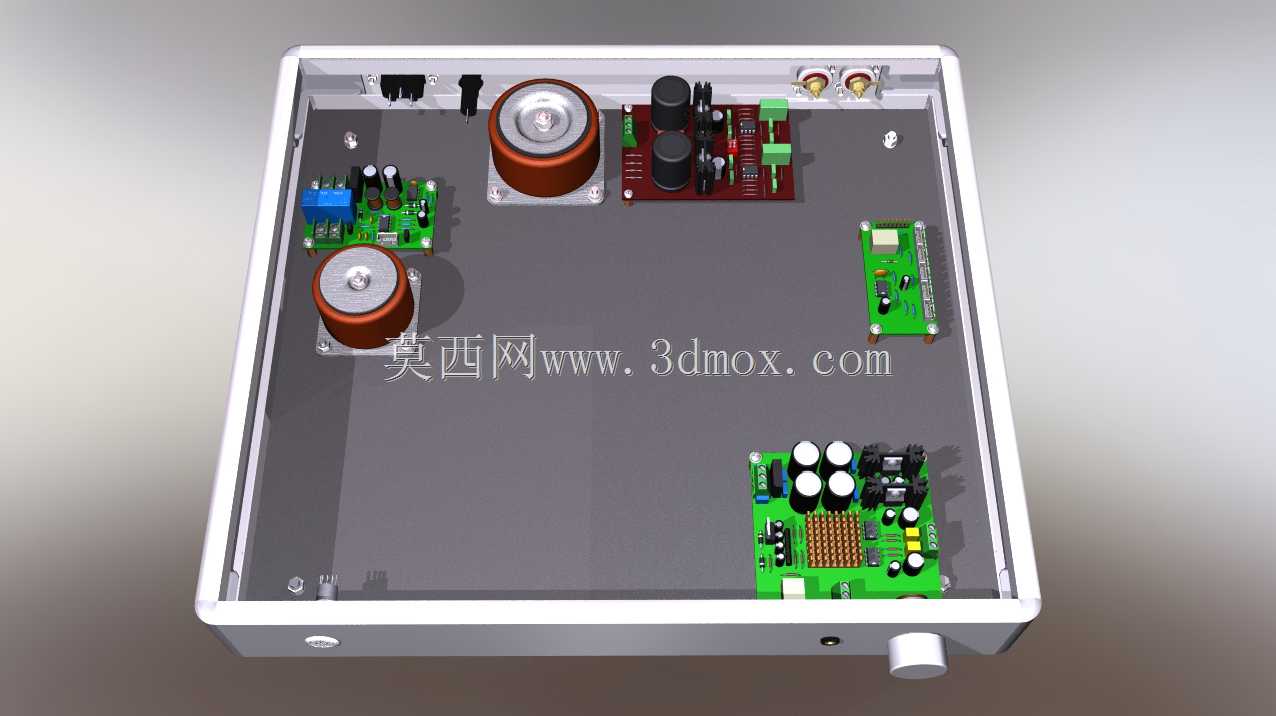

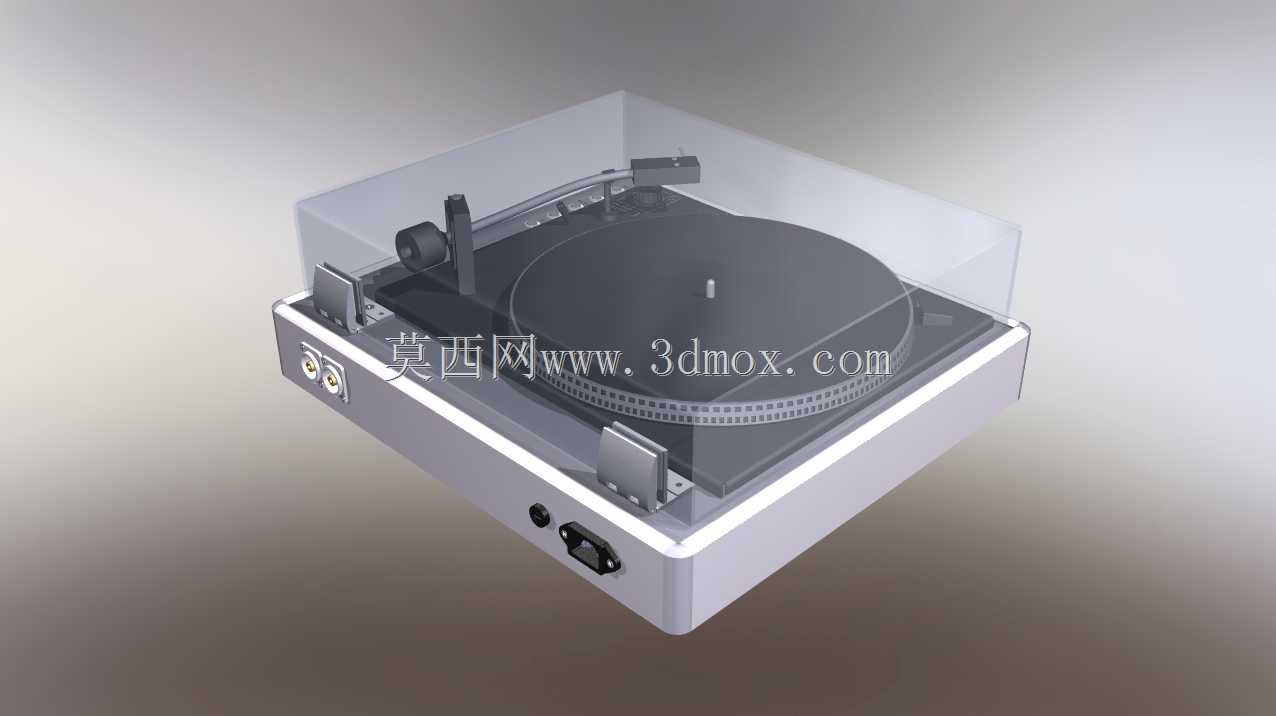

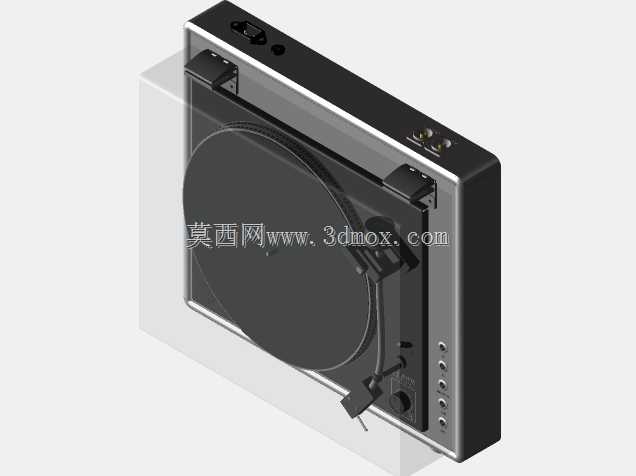

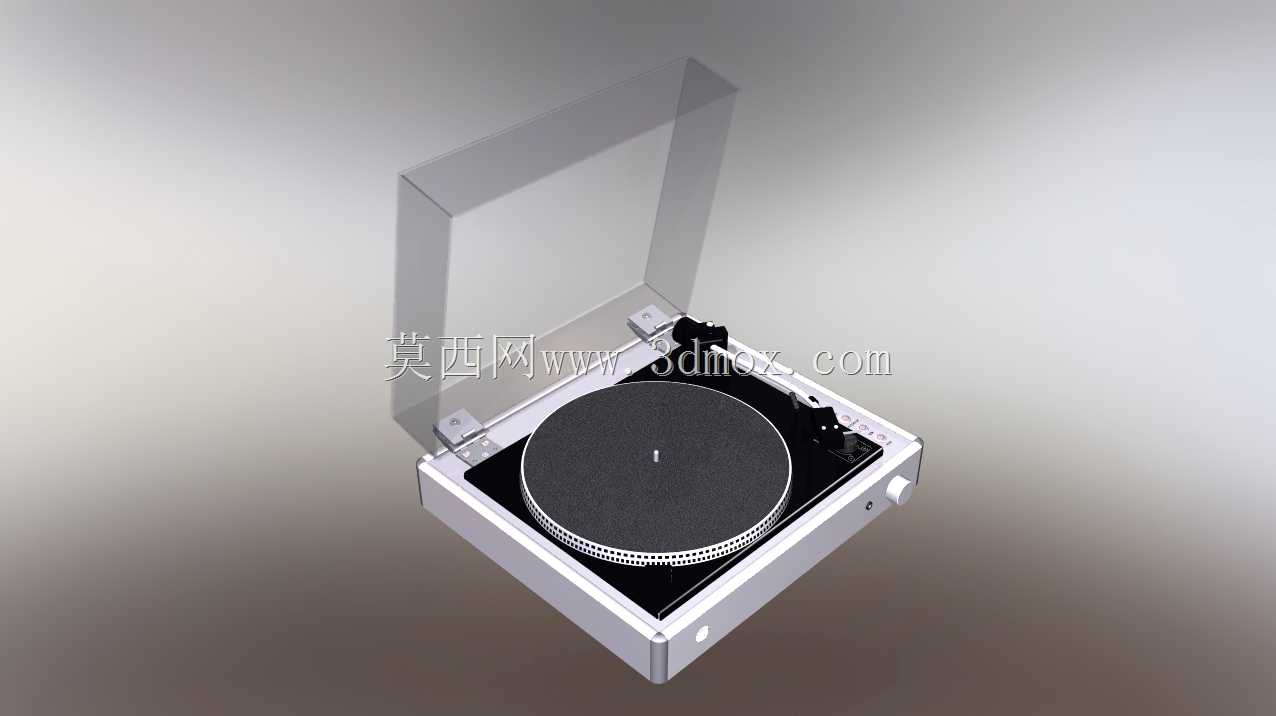

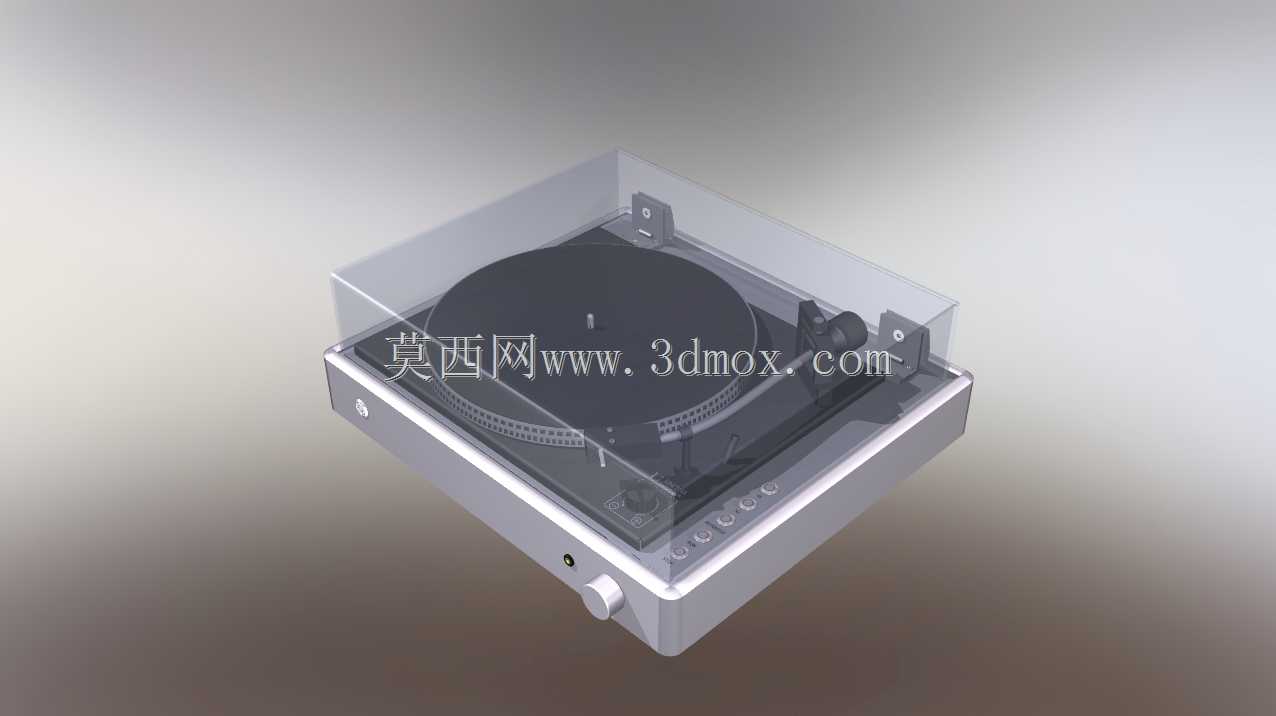

本次建模还原的是经典台式黑胶播放设备的转盘承载结构，原型参考了UNITRA系列民用音频播放设备的成熟结构方案，这类结构在民用HiFi音频设备、复古影音产品开发领域应用广泛，既可以作为独立唱机产品的结构原型，也能为复古主题文创影音设备的结构设计提供参考。从实际使用场景来看，这类转盘结构是黑胶唱机的核心承载部件，需要承担黑胶唱片的平稳承托、匀速转动的核心功能，日常使用中需要适配12寸标准黑胶唱片的放置需求，转盘的上表面平面度需要控制在合理公差范围内，避免唱片放置后出现翘曲、偏摆，进而影响唱针的读取精度，造成播放跳针、音质失真的问题。设计过程中首先考虑了转盘的转动同轴度要求，中心转轴的配合公差选用了过渡配合方案，既保证转动过程无旷量，又能避免过盈配合带来的转动阻力过大问题，转盘下方的传动轮槽位置经过反复校核，确保皮带传动时的张力处于合理区间，不会因为张力过大增加电机负载，也不会因为张力过小出现传动打滑、转速不稳的情况。设备的外壳采用了一体化钣金折弯加边角打磨的结构方案，前面板集成了转速调节旋钮与电源指示结构，旋钮的安装位置距离侧边预留了足够的手指操作空间，避免操作时碰到周边台面。上半部分的透明防尘罩采用了铰接式安装结构，后部的两个铰接支座位置对称布置，开合过程中不会与转盘、唱臂结构产生运动干涉，防尘罩闭合后与底座的贴合缝隙均匀，既能起到日常防尘的作用，也不会因为缝隙偏差影响整体外观质感。唱臂的安装支座设置在转盘的侧后方位置，安装基准面与转盘平面的平行度经过校准，确保唱臂下落时唱针的垂直循迹角符合黑胶播放的标准要求，唱臂的转动行程覆盖整个唱片的有效读取范围，不会出现行程不足无法读取唱片内侧音轨的问题。底座内部预留了电机安装位、传动皮带的走带空间以及控制电路板的安装区域，各个部件的安装边界都做了避让设计，装配时不会出现部件干涉的情况，底座底部预留了减震脚垫的安装位置，能够隔绝外界振动对转盘转动稳定性的影响，避免播放过程中因为外界振动产生的声反馈问题。整个结构的尺寸设计完全适配标准台式唱机的桌面放置需求，整体宽度、深度与高度都控制在常规桌面影音设备的尺寸区间内，既可以单独作为结构件用于唱机产品的开发验证，也能为同类型复古音频设备的结构设计提供可参考的建模基准，建模过程中还原了各个部件的配合关系，能够直接用于结构干涉检查、装配工艺验证等前期开发环节。
