石油机械用剂量式油灌装设备结构模型

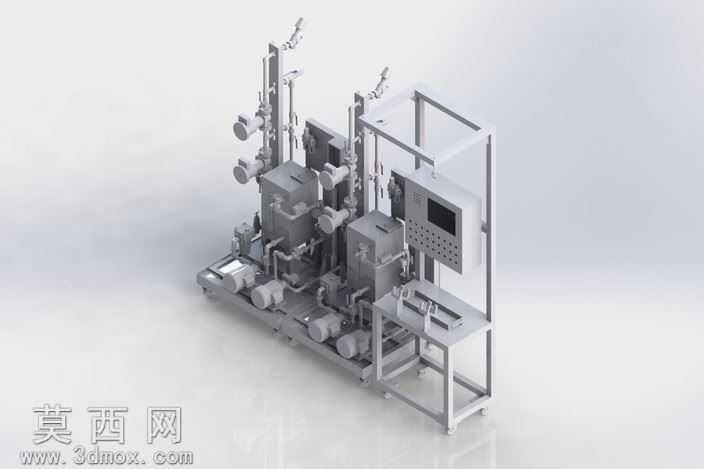

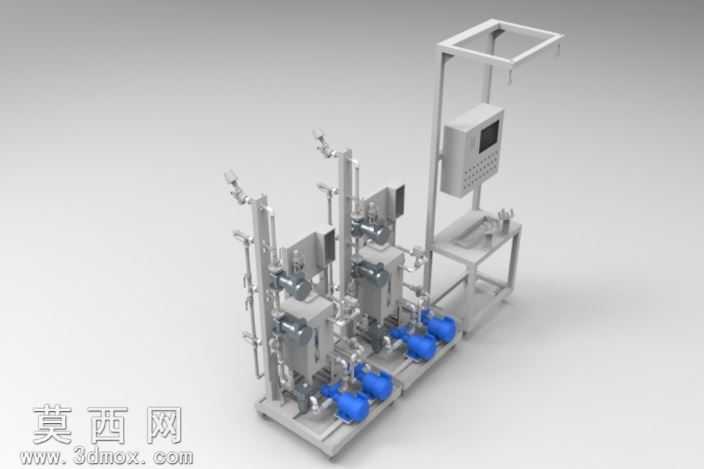

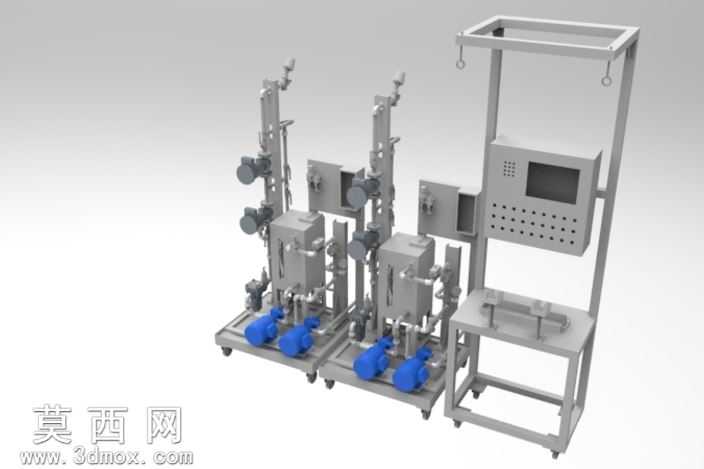

本模型为石油机械领域配套的剂量式油灌装设备三维结构，建模过程中严格遵循工业灌装设备的实际装配逻辑，先完成主体安装机架的基准搭建，机架采用钣金折弯焊接结构建模，预留出所有动力组件、管路组件、计量组件的安装定位孔位与安装基准面，确保各部件装配无干涉。动力单元部分还原了两台异步驱动电机的安装结构，配套的泵体组件与电机输出轴做同轴度约束建模，还原了泵体进出口的管路连接接口，管路建模时区分了进油主管路、回油支路、灌装输出管路的不同通径，所有管路接头采用标准工业液压接头模型还原，搭配对应的手动截止阀、电磁阀的结构细节，清晰展示油路的通断控制逻辑。计量组件部分重点还原了径向耐震压力表的安装结构，压力表通过缓冲弯管接入主油路，配套的流量调节阀、剂量微调组件做了可活动的装配约束，能够直观展示剂量调节时的部件动作逻辑，设备前端的灌装输出工位设置了定位夹具结构，可适配对应规格的石油产品容器定位。建模过程中对不同部件赋予了区分度明确的材质：机架部分赋予磨砂喷塑钣金材质，电机部分赋予铸铁散热壳材质，管路部分区分镀锌钢管与不锈钢软管的材质差异，压力表表盘赋予玻璃与印刷刻度的复合材质，电磁阀部分赋予铸铝阀体与黑色塑料线圈的材质区分，整体渲染效果贴近真实工业车间内的设备实物状态。设计思路围绕石油类油品灌装的剂量精准控制需求展开，整体结构采用模块化布局，将动力输送、计量调节、灌装输出三个功能单元独立分区布置，既便于日常维护时的部件拆装，也能通过管路的优化布局减少油路压损，保证灌装剂量的稳定性，双电机双泵的结构设计可支持双工位同步灌装或者单工位大流量灌装的切换需求，配套的压力监测组件可实时反馈管路油压，避免压力异常导致的灌装剂量偏差，设备侧面预留的电气安装槽可布置控制线路，整体结构紧凑合理，完全符合石油类油品灌装作业的实际工况使用要求，可用于灌装设备的结构展示、方案评审以及装配教学使用。
