优化型飞机襟翼轴承支撑结构设计

　　在民用及通用航空飞行器的襟翼作动系统中，襟翼轴承支架是连接机翼主承力结构与襟翼作动机构的核心传力部件，其性能直接决定襟翼偏转过程的稳定性与结构可靠性。日常飞行工况下，襟翼需要在起飞、着陆阶段按设定角度偏转，以此调整机翼弯度与升阻特性，这一过程中轴承支架不仅要承受襟翼自身的气动载荷，还要传递作动器输出的推拉力，同时抵消飞行过程中产生的振动与交变载荷，避免出现应力集中导致的结构疲劳失效。

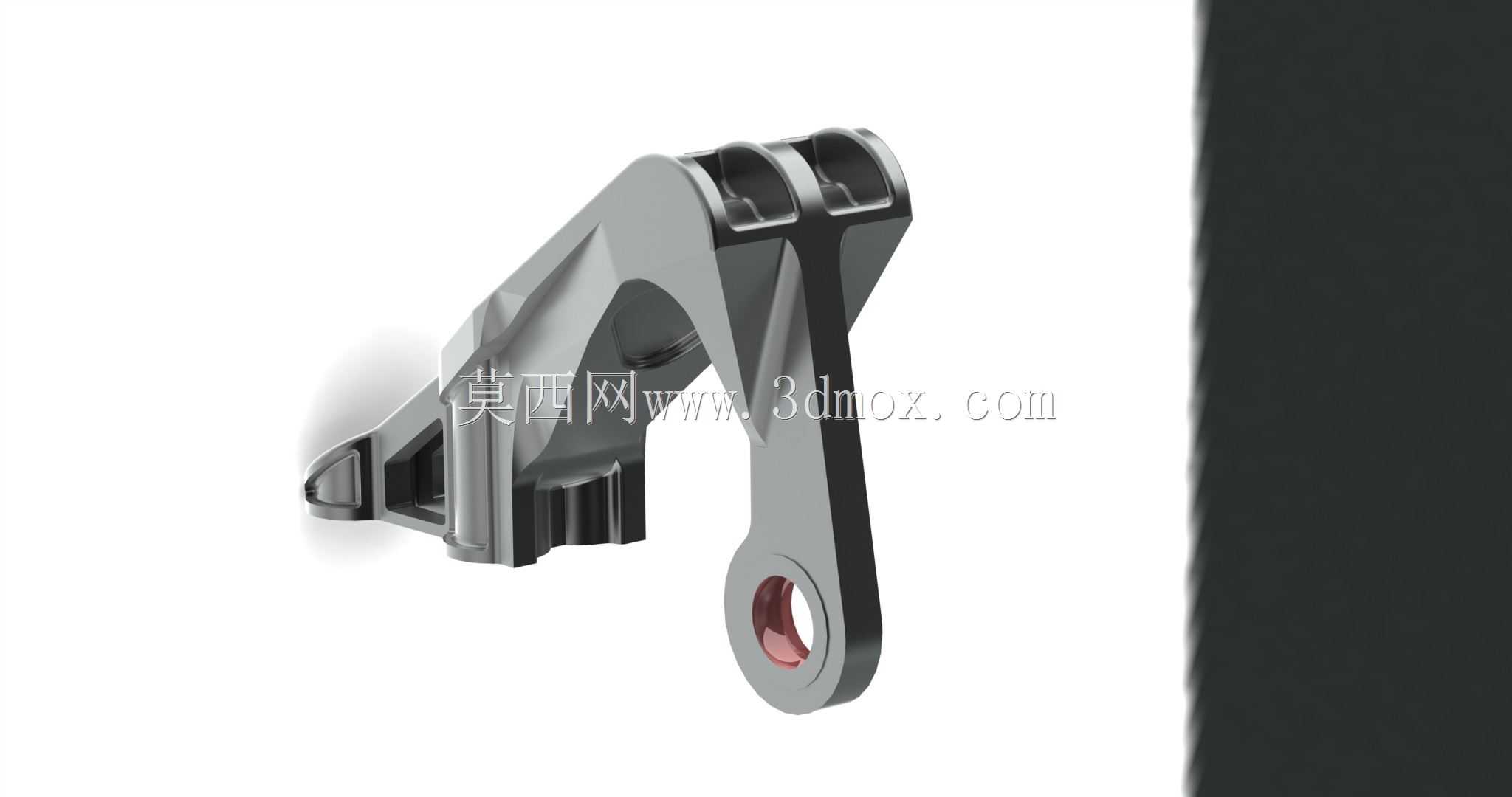

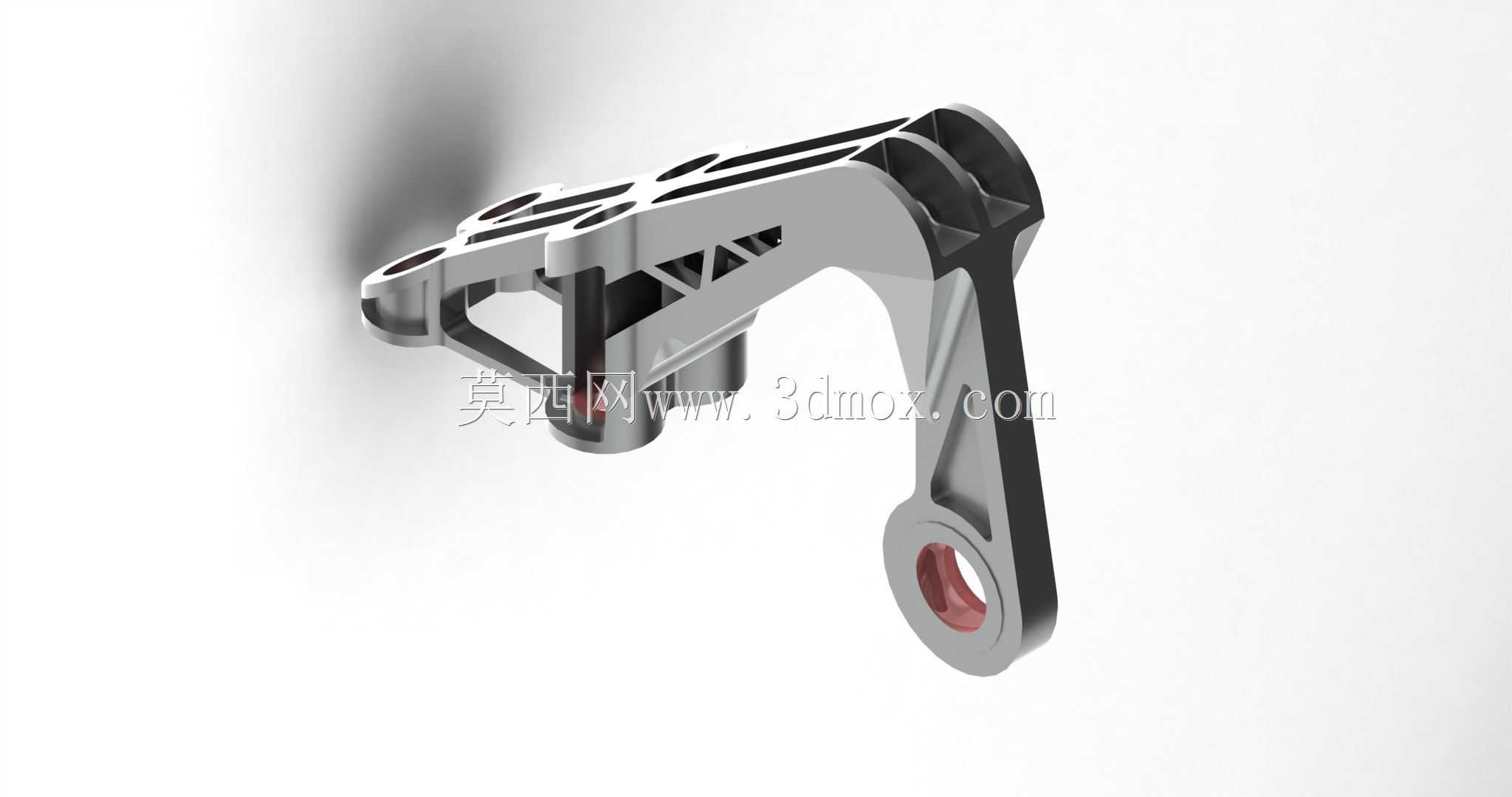

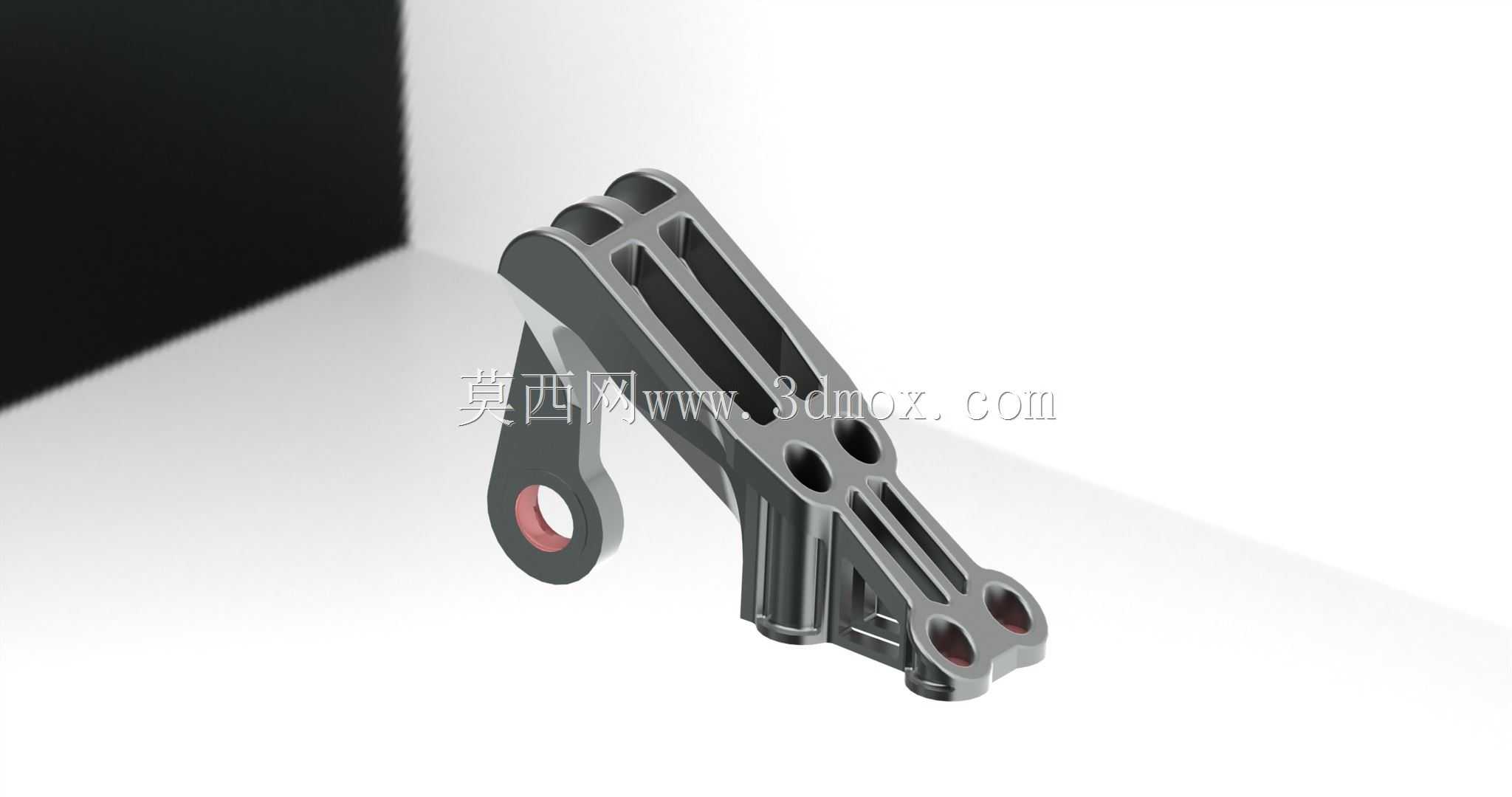

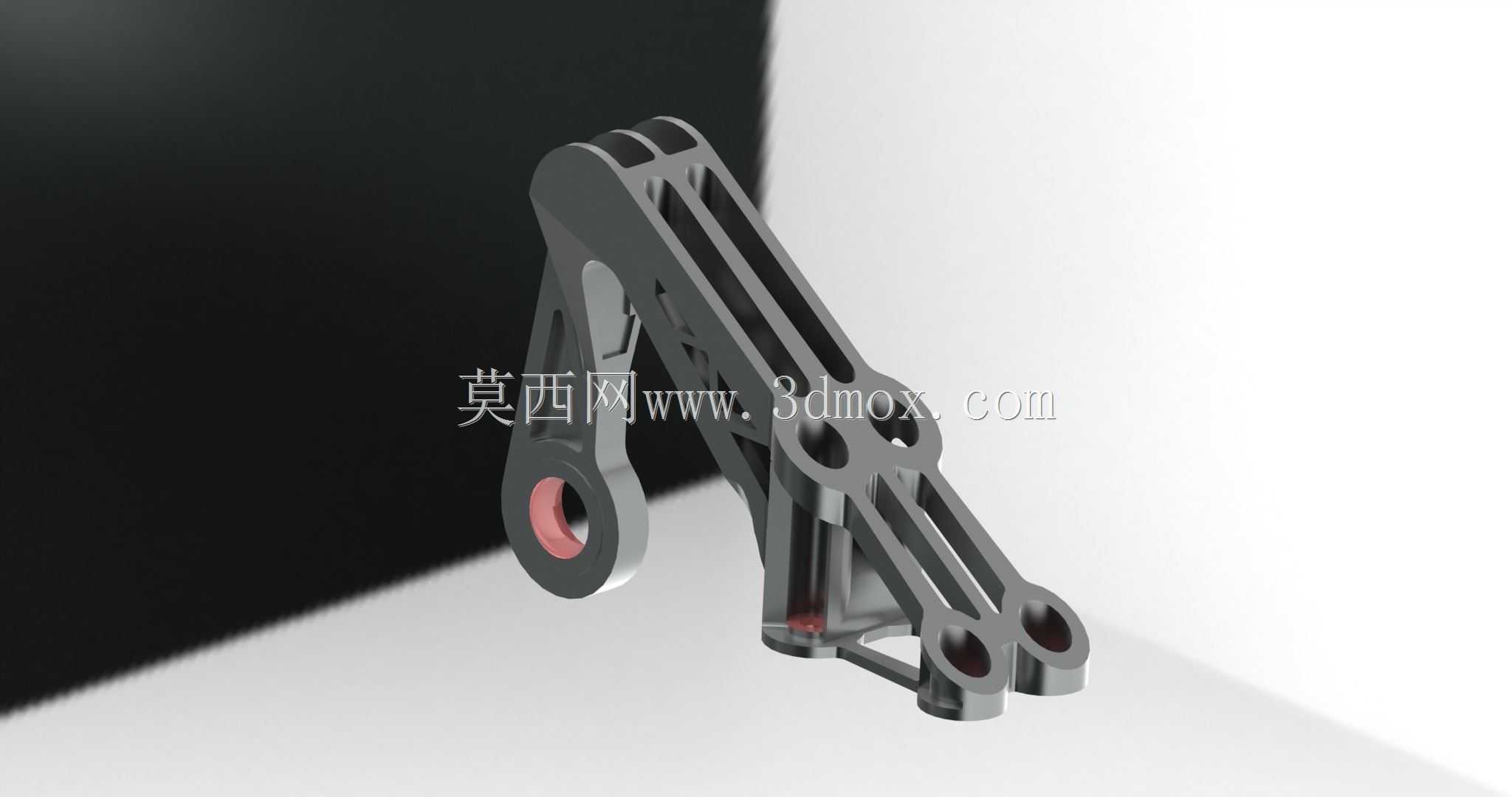

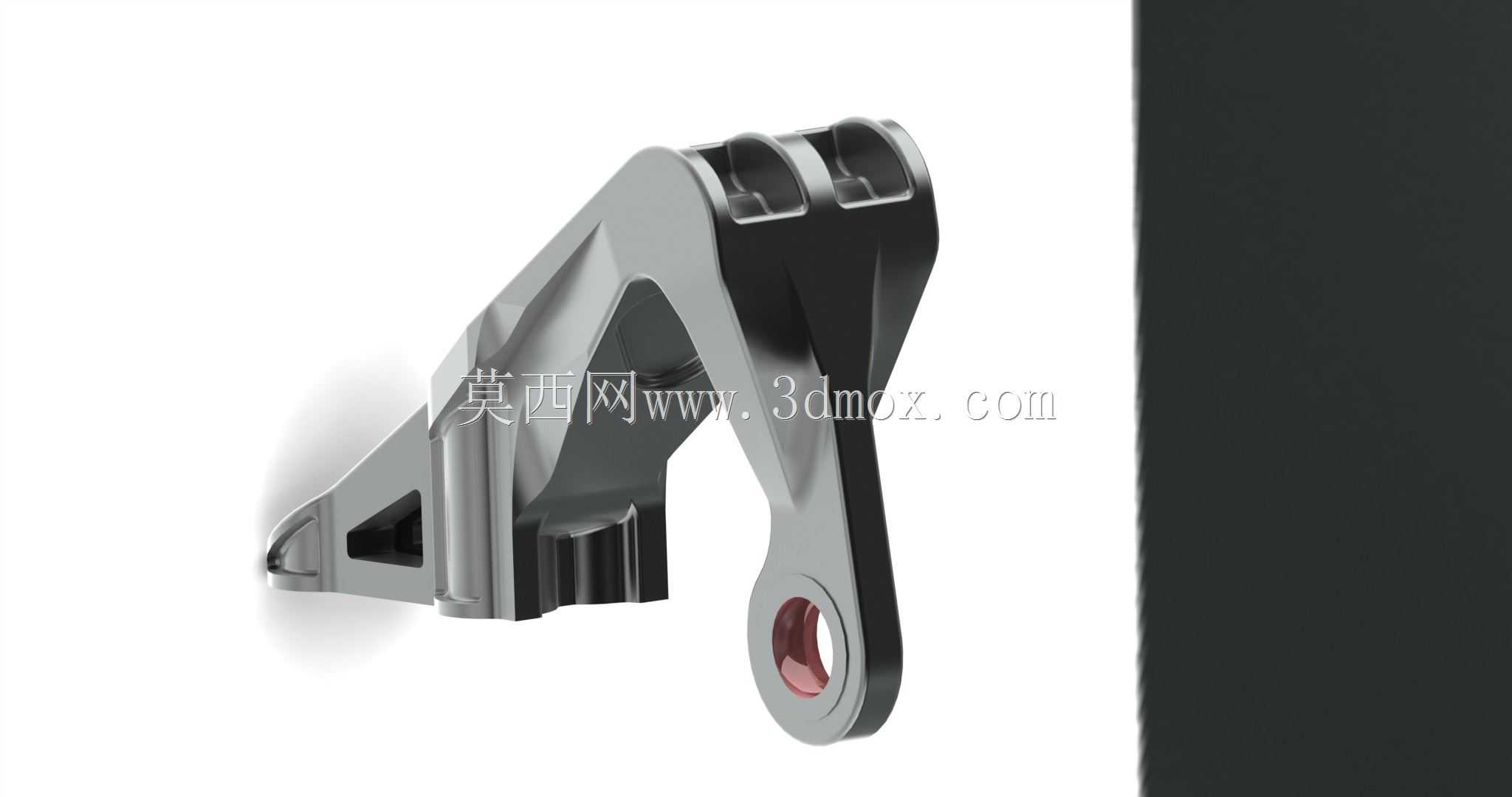

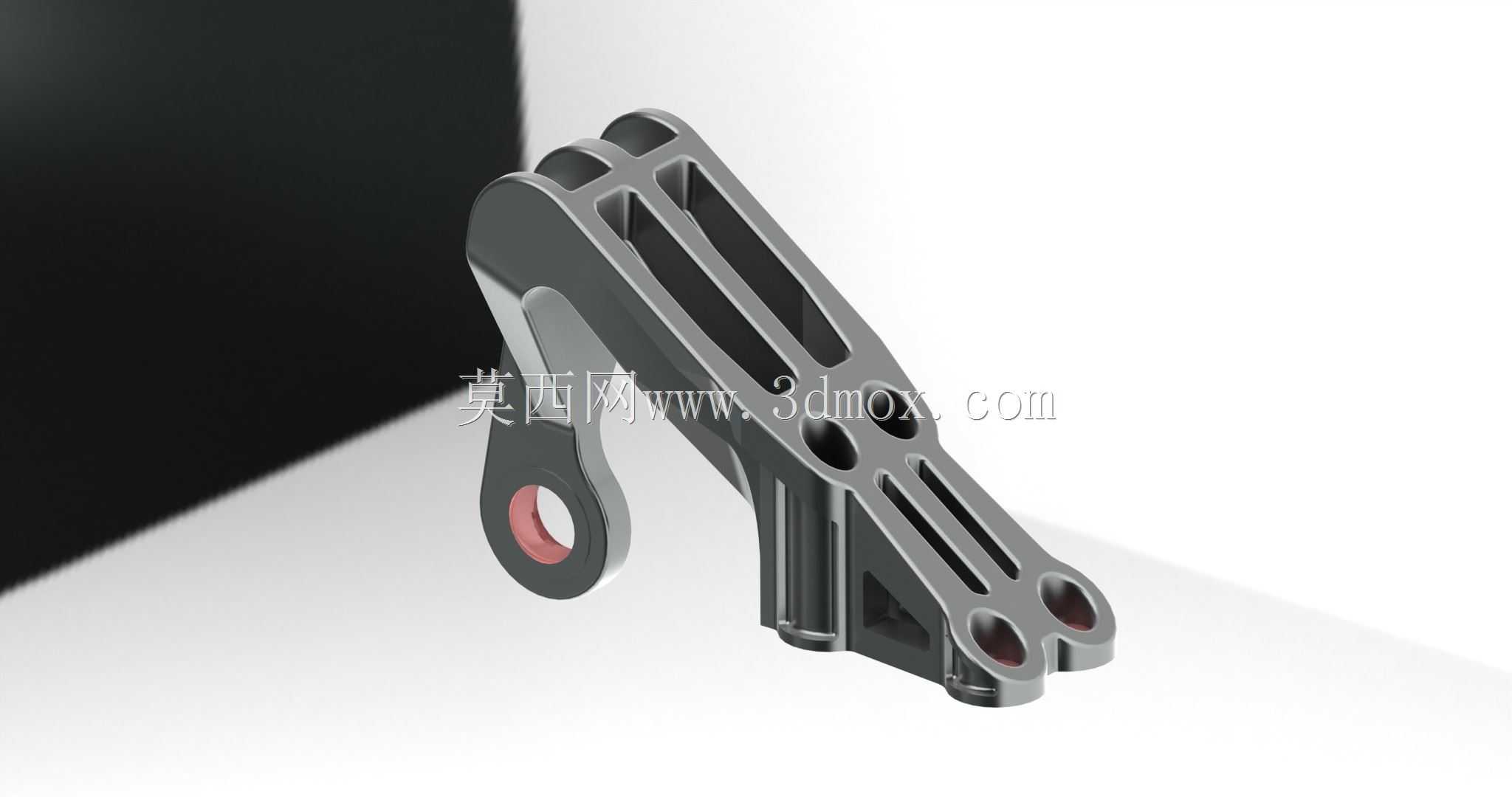

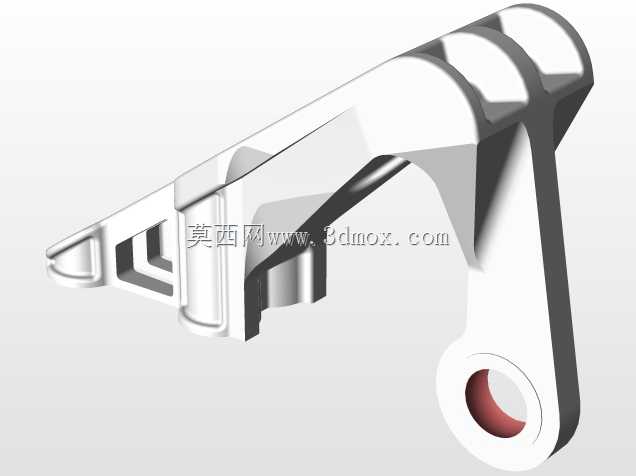

　　本次优化设计的襟翼轴承支架，在结构设计阶段就围绕减重与承力的平衡核心目标展开，摒弃了传统等厚度实体支架的保守设计思路，结合实际载荷路径的分布特征做了针对性的材料去除处理。从实际安装边界来看，支架上端设置有两组平行的安装耳座，耳座上预留的同轴安装孔用于与机翼主梁上的预留铰点对接，安装孔的同轴度公差控制在0.02mm以内，保证铰接转动过程中无卡滞、无偏磨；下端的单耳轴承安装位采用一体化镗孔设计，孔内预留轴承压装的过盈配合余量，可直接适配标准系列的向心关节轴承，满足襟翼偏转过程中小角度摆动的自由度需求。

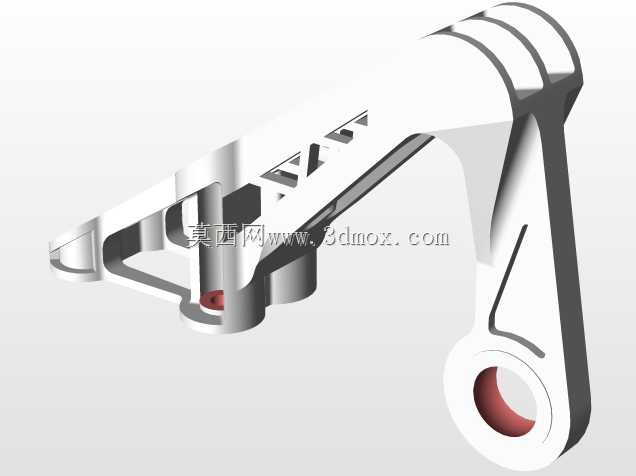

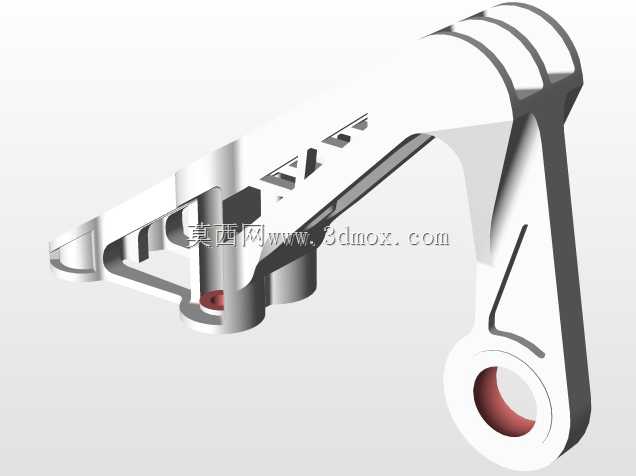

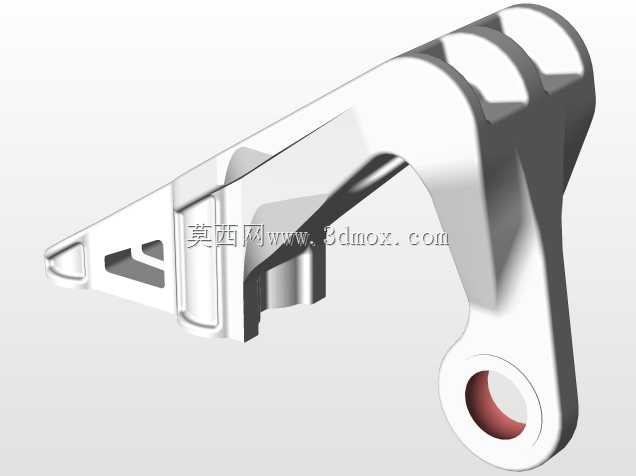

　　从结构受力的角度拆解，支架的主承力臂采用变截面三角桁架式构型，在载荷传递的主路径上保留足够的材料厚度，而在非承力的空腔区域做了大尺寸的镂空处理，这种设计并非单纯为了减重，而是通过拓扑优化算法迭代后，将材料精准分布在应力流线覆盖的区域，避免多余材料带来的无效重量增加。要知道在航空结构设计中，每减少一克的结构重量，都能对应提升飞行器的有效载荷能力或者降低燃油消耗，尤其是在襟翼这类反复运动的活动部件上，减重还能降低作动器的输出负载，提升整个作动系统的响应速度。

　　实际装配场景中，该支架的安装贴合面均做了平面度处理，安装时不需要额外加装调整垫片即可保证与机翼结构的贴合精度，耳座处的安装孔可配合高精度铰制孔螺栓完成固定，螺栓预紧力按照航空结构件的标准要求设定，既保证连接的刚性，又避免预紧力过大导致的耳座变形。支架的转角位置全部采用大圆角过渡设计，从根源上降低应力集中系数，在交变载荷长期作用下，圆角过渡区域的疲劳寿命相比直角过渡结构提升40%以上，能够满足飞行器全寿命周期内的使用要求，不需要在定检过程中频繁更换该部件。

　　从使用场景的适配性来看，该优化后的支架不仅适用于固定翼通用飞机的襟翼支撑结构，经过尺寸缩放与载荷校核调整后，也可推广应用到无人机、轻型运动飞机的操纵面支撑结构中。设计过程中充分考虑了航空零部件的加工工艺性，整体结构可采用五轴数控铣削一次加工成型，不需要拆分多个零件再做焊接拼接，既减少了装配环节的误差累积，也避免了焊接接头带来的强度削弱问题。支架表面可根据使用需求做硬质阳极氧化处理，提升耐腐蚀性与表面硬度，适应高空低温、高湿、强紫外线的复杂使用环境，即使在沿海高盐雾区域运行的飞行器上使用，也能保证长期的结构稳定性。

　　在结构验证环节，该支架的构型经过了有限元仿真校核，在1.5倍极限载荷工况下，最大应力值远低于所选航空铝合金材料的屈服强度，最大变形量控制在襟翼作动允许的刚度范围内，不会因为支架变形导致襟翼偏转角度出现偏差，进而影响飞行控制精度。和传统同载荷等级的襟翼支架相比，优化后的结构重量降低了32%，而承力性能完全满足设计指标要求，真正实现了轻量化与高可靠性的统一。
