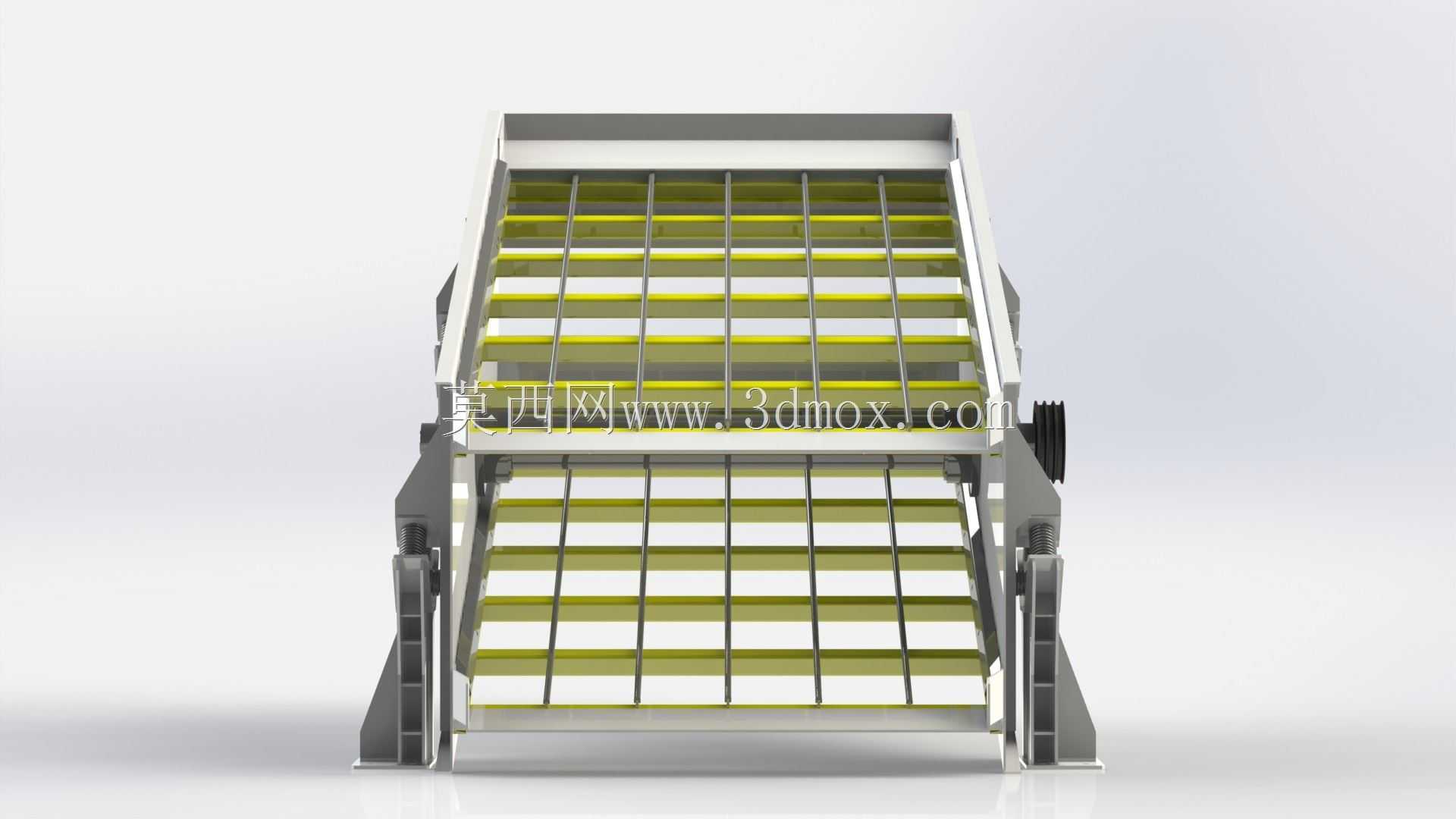

双层分体式矿用骨料振动筛箱结构

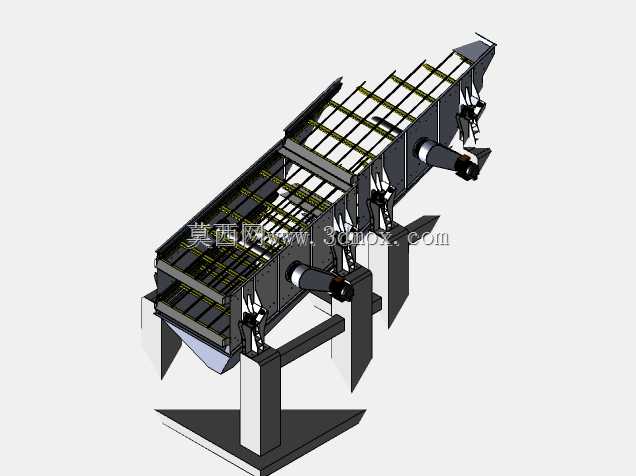

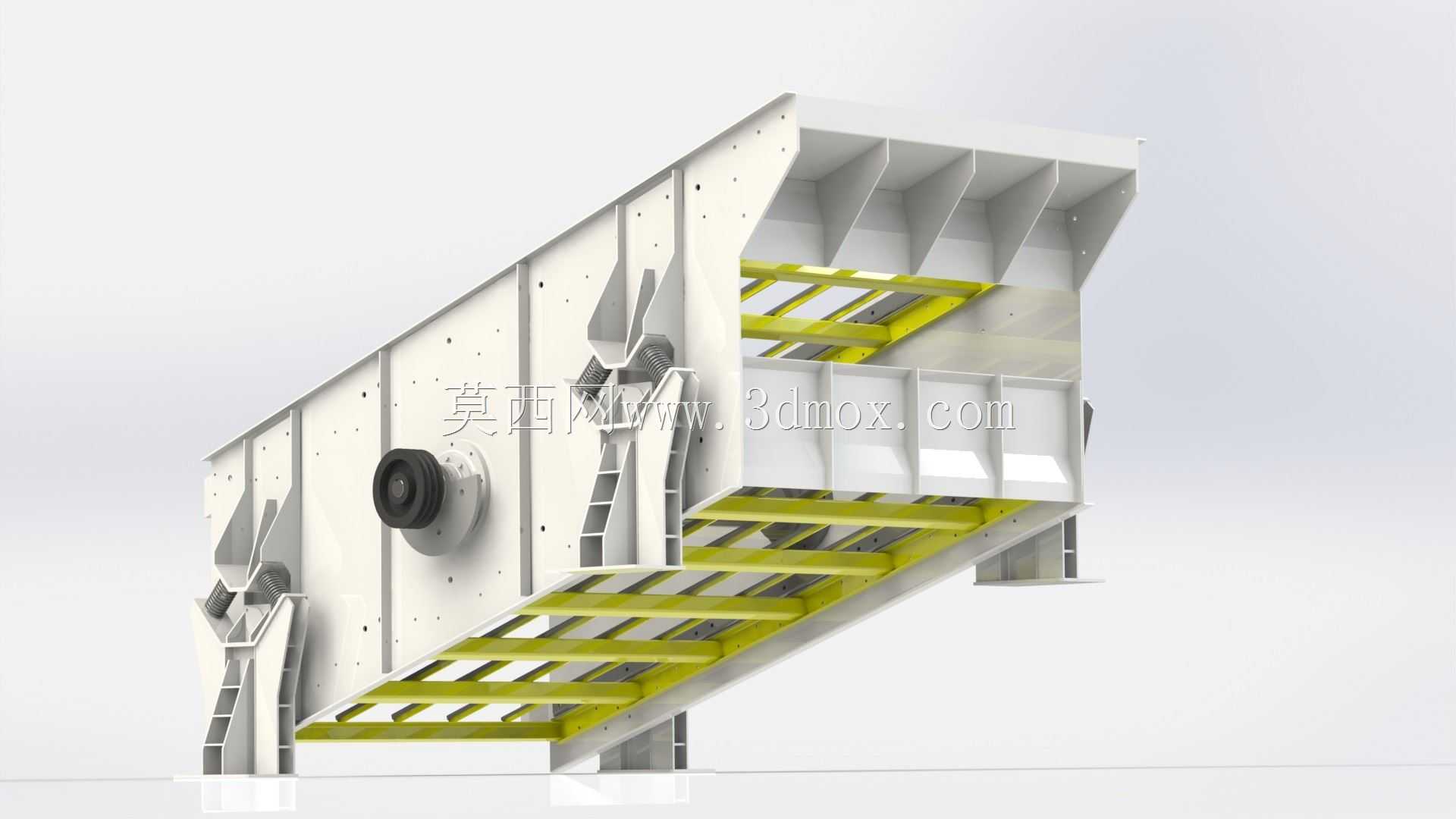

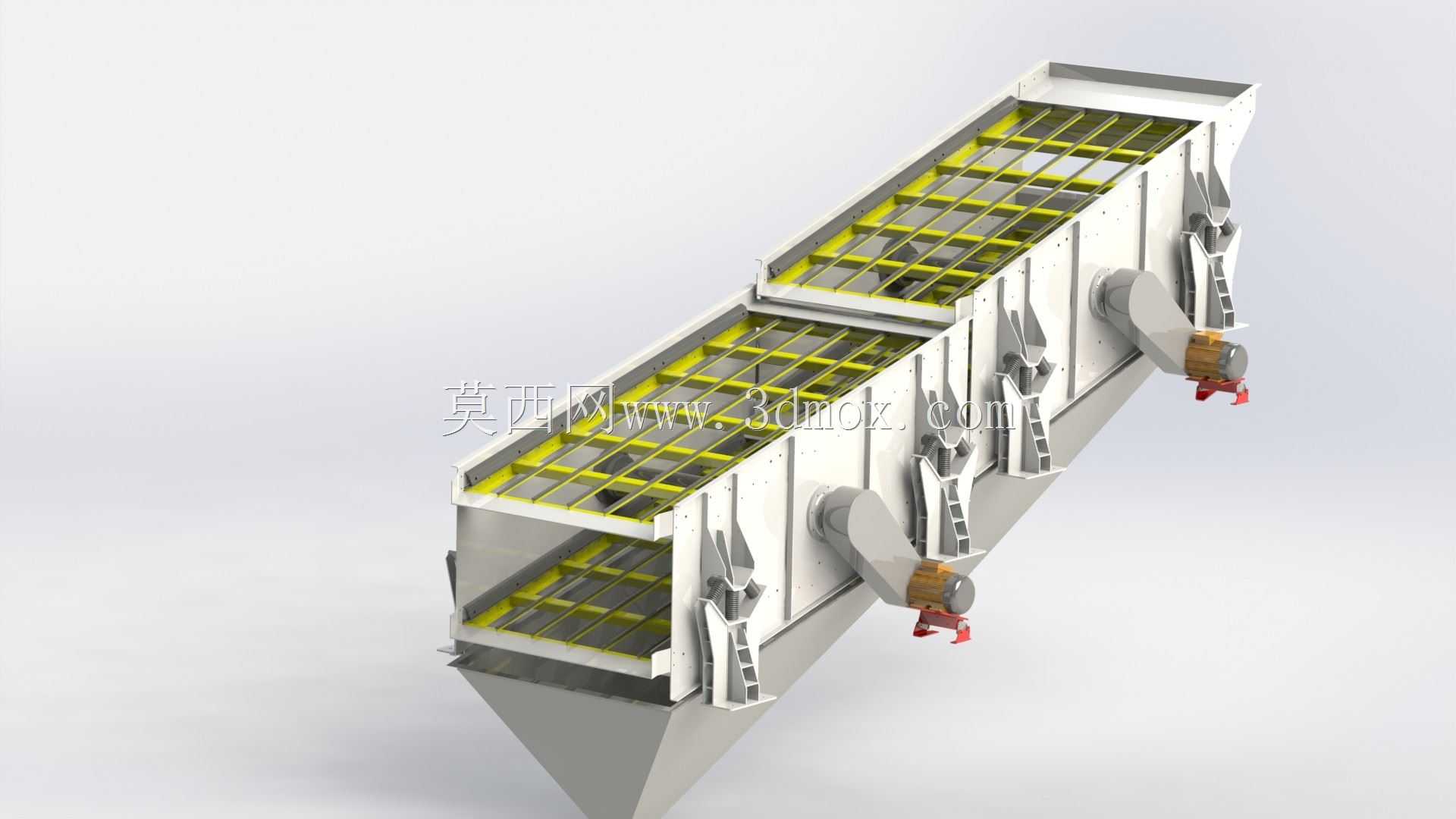

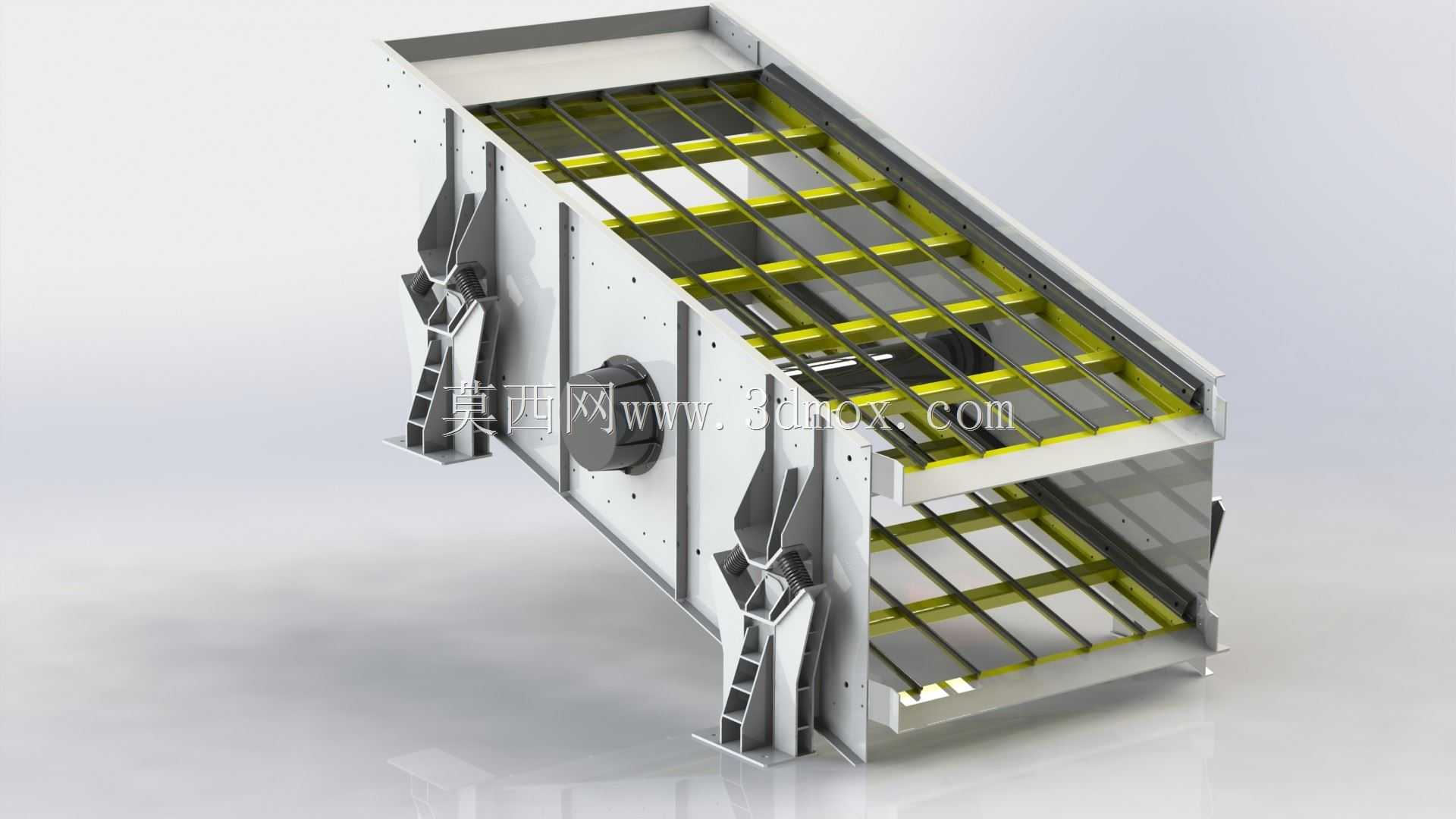

　　在砂石骨料生产、矿山选矿、建筑固废资源化处理的作业线里，振动筛箱是承担物料分级核心功能的关键部件，整套筛分作业的处理效率、分级精度，很大程度上由筛箱的结构设计合理性决定。这套双层分体式的筛箱结构，针对粗细骨料联筛的工况做了针对性的坡度适配，上层筛面设置18度安装倾角，适配粒径偏大的粗骨料输送筛分，依靠更大的倾角加快大粒径物料在筛面的行进速度，避免大块矿石卡堵筛孔，同时保证粗料在筛面停留时间足够完成透筛分级；下层筛面设置15度安装倾角，针对粒径更小的细骨料筛分，稍缓的坡度能延长细料在筛网表面的停留时长，减少细料随粗料串级混入的问题，提升分级精度。

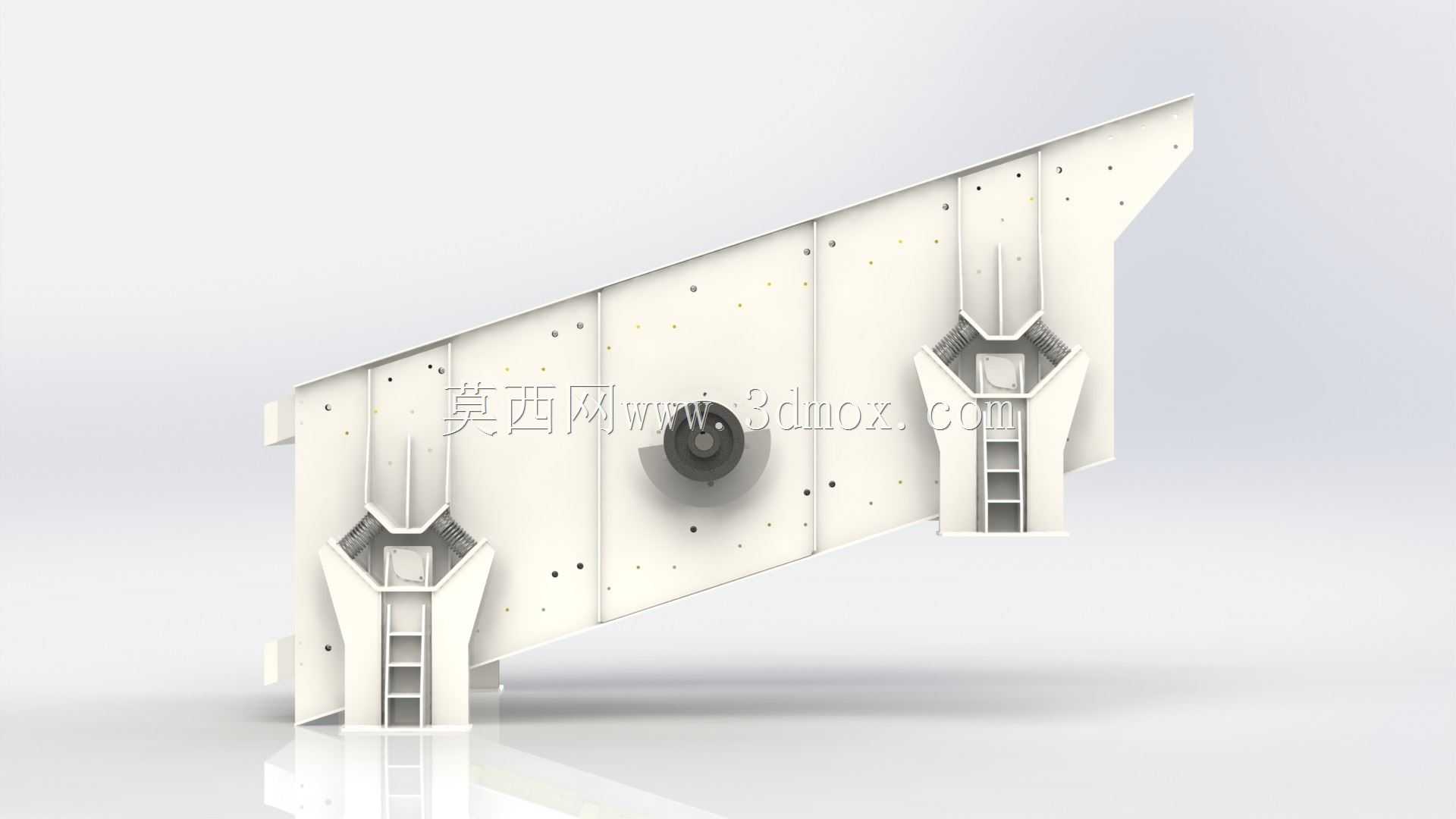

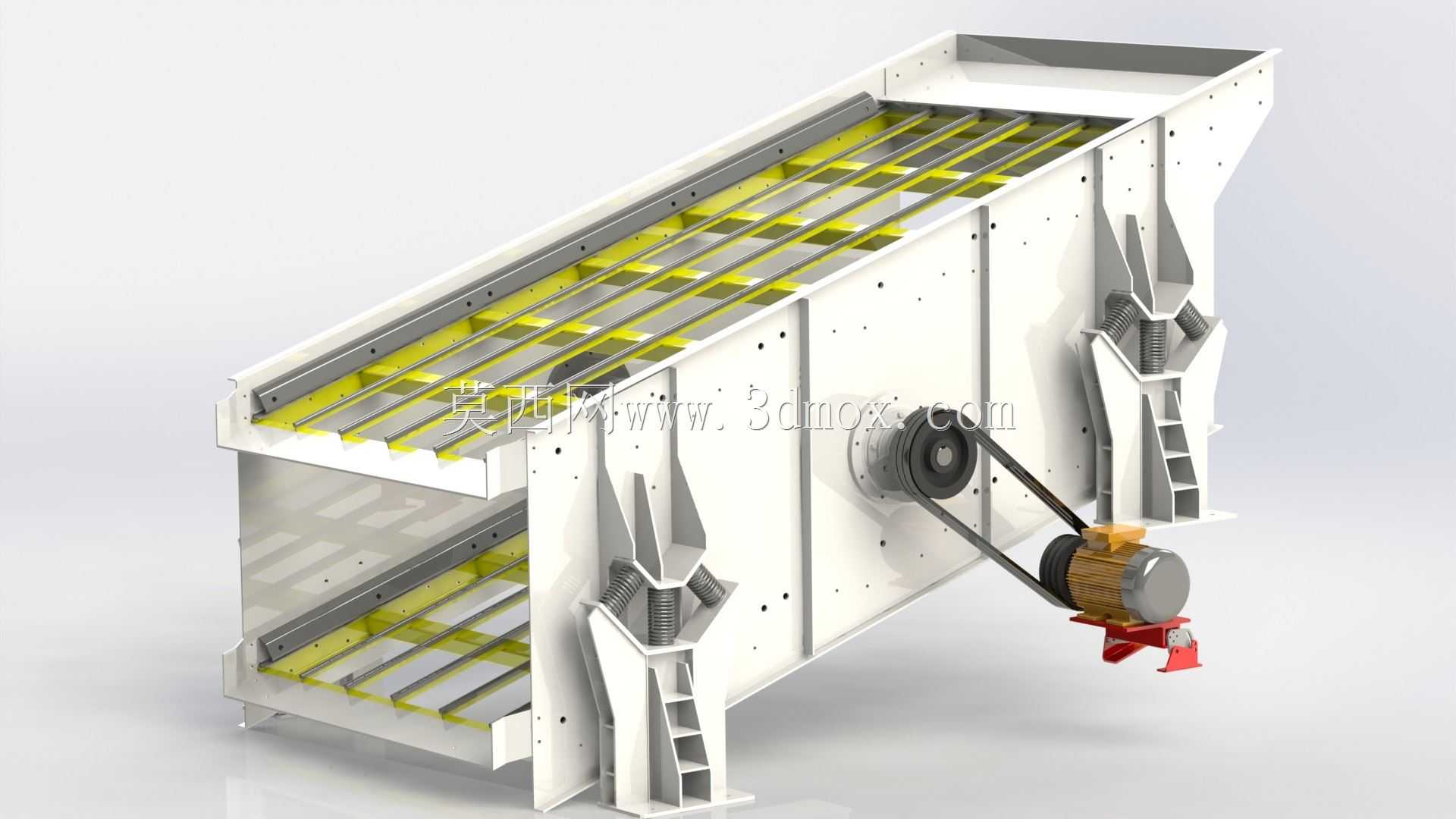

　　从结构布局来看，筛箱采用分体式模块化设计，上下两层筛体独立装配再通过侧部连接结构组合为整体，相比传统整体焊接筛箱，分体结构更便于筛网的日常更换维护，当某一层筛网出现磨损、堵孔需要检修时，无需拆解整套筛体即可单独完成对应层的作业，大幅缩短现场停机维护的时长。筛箱侧部预留的激振器安装位，匹配常用的座式激振器装配尺寸，安装面做了加厚处理并设置加强筋，抵消激振器长期高频作业带来的交变应力，避免筛箱侧板出现疲劳开裂的问题。筛箱的入料端设置了缓冲接料区，入料位置的衬板安装位预留了螺栓孔，可根据现场物料的磨琢性选择耐磨衬板材质，降低入料段的直接冲蚀磨损，延长筛箱整体使用寿命。

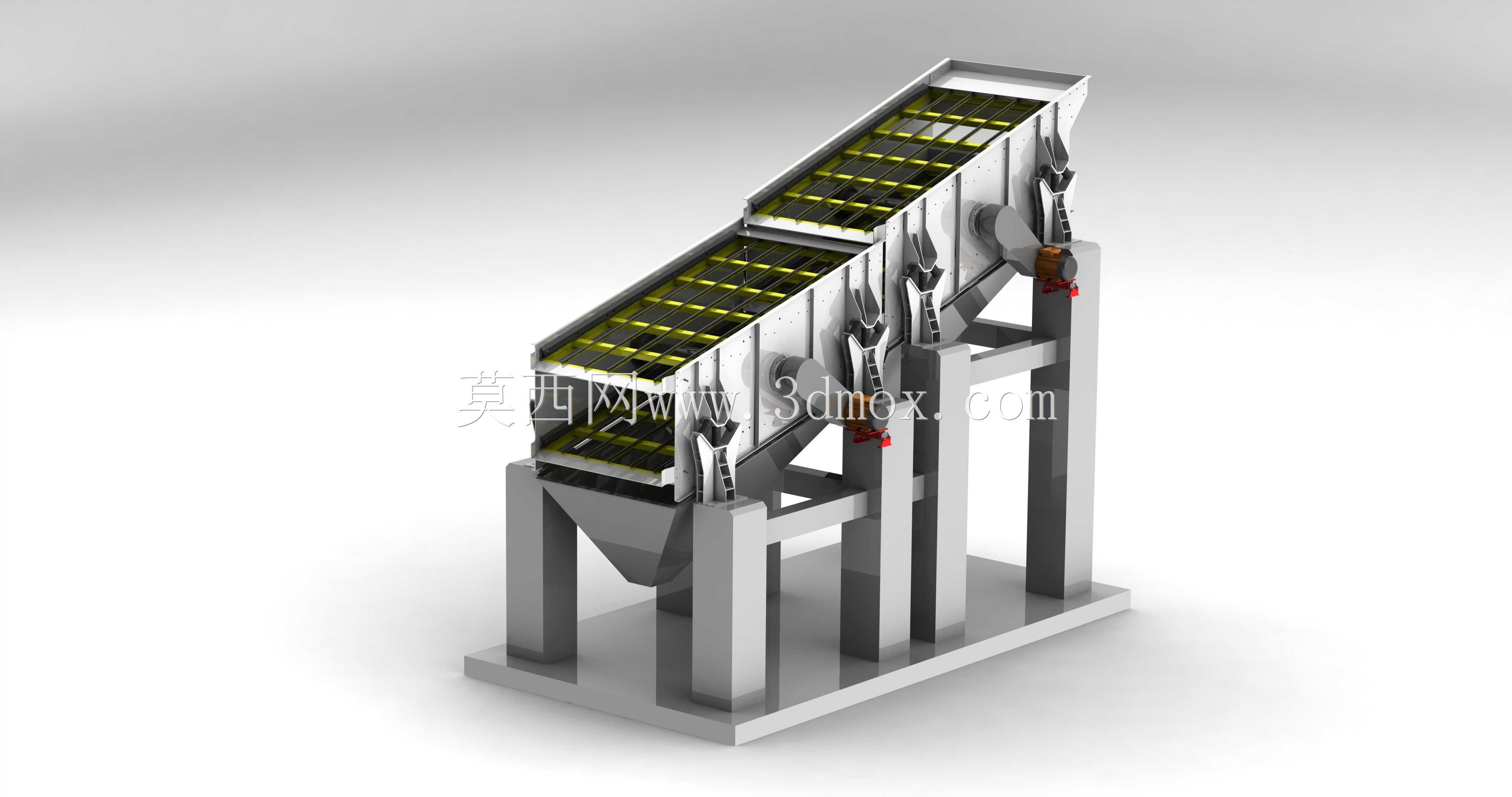

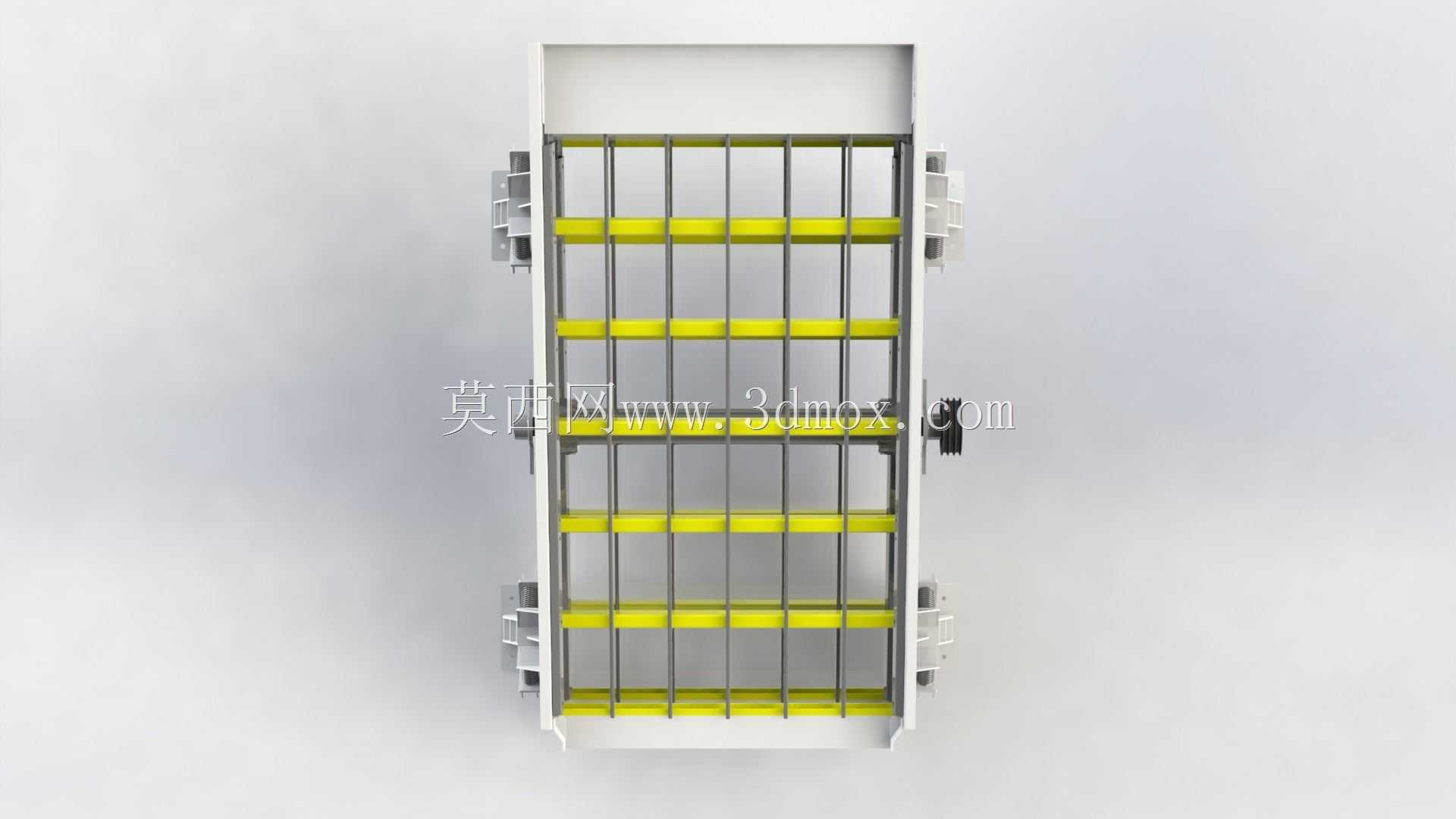

　　安装边界方面，整套筛箱通过四组支撑弹簧座与下部机架连接，弹簧座的安装孔位做了统一的同轴度设计，保证安装后各支撑点受力均匀，避免偏载带来的筛箱摆动异常、筛网受力不均破损的问题。筛箱的出料端分别设置粗料、中料、细料三个出料导料槽接口，接口尺寸匹配常规皮带输送机的受料段宽度，可直接对接现有骨料线的输送设备，无需额外做非标转接结构。筛箱内部的筛网压条采用快拆式楔形压块结构，更换筛网时无需拆卸大量紧固螺栓，通过敲击楔形块即可完成压条的松紧操作，适配矿山现场作业工具简单、维护人员操作熟练度参差不齐的实际工况。

　　在实际工况适配中，这套筛箱结构可根据处理物料的特性调整筛网孔径，上层筛网可配置50-100mm孔径的冲孔筛板或聚氨酯筛网，处理粗碎后的矿石分级，下层可配置5-30mm孔径的筛网，完成中细碎后骨料的成品分级，两层筛面独立的坡度设计，既保证了大处理量下的物料行进速度，又兼顾了细料分级的精度要求，避免了传统单坡度双层筛粗料走速慢易堵、细料走速快分级不准的矛盾。筛箱的侧板采用折弯加筋结构，相比平板焊接结构，在同等板材厚度下抗扭、抗振强度提升40%以上，可适配大激振力的作业工况，满足每小时数百吨的骨料处理需求。筛箱与机架连接的支撑位置，设置了限位挡块的安装位，可在筛箱启停过共振区时限制筛箱的横向摆动幅度，避免筛箱与周边机架、护罩发生碰撞，提升设备运行的安全性。
