外螺纹连接式杆端关节轴承结构

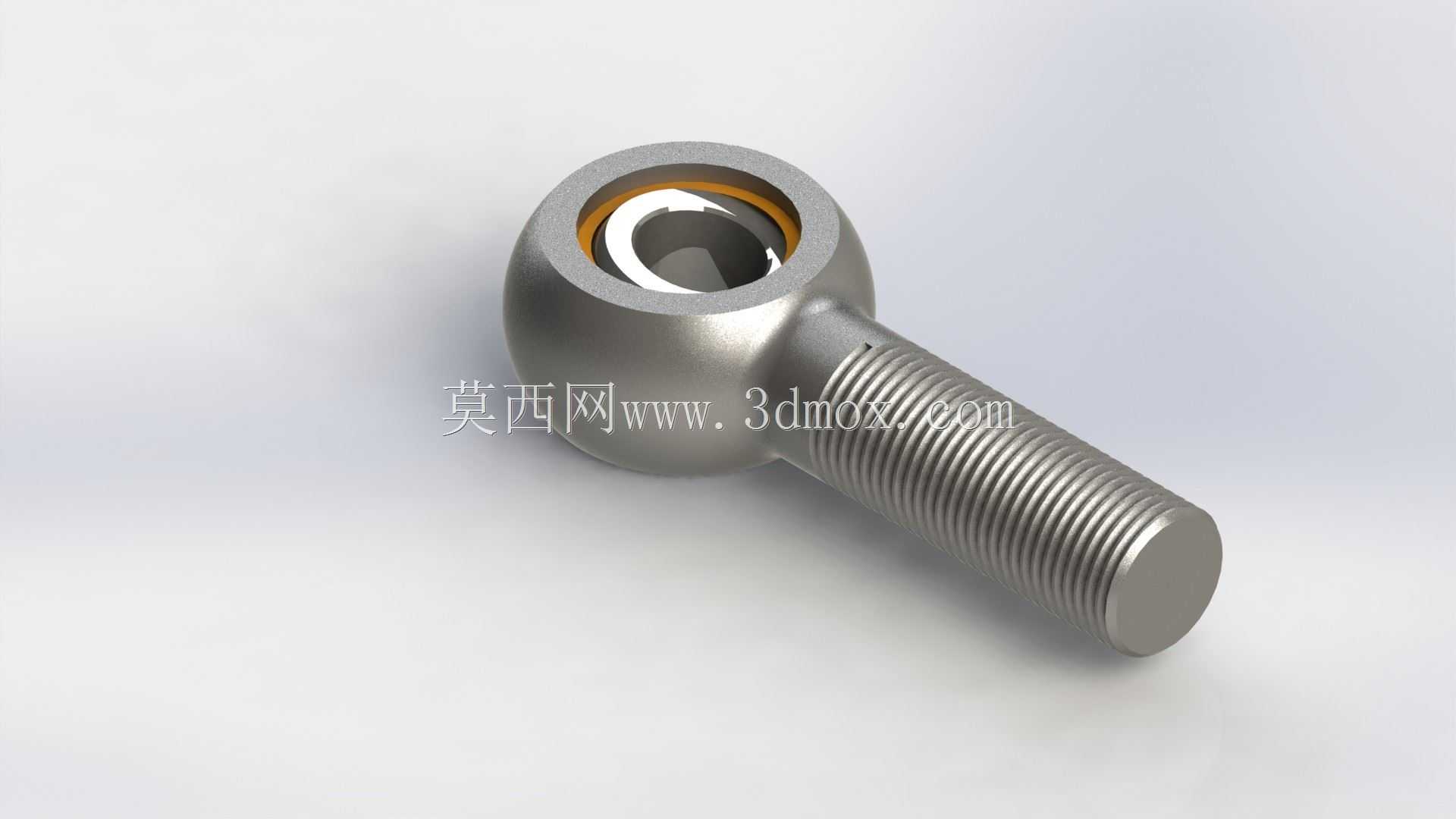

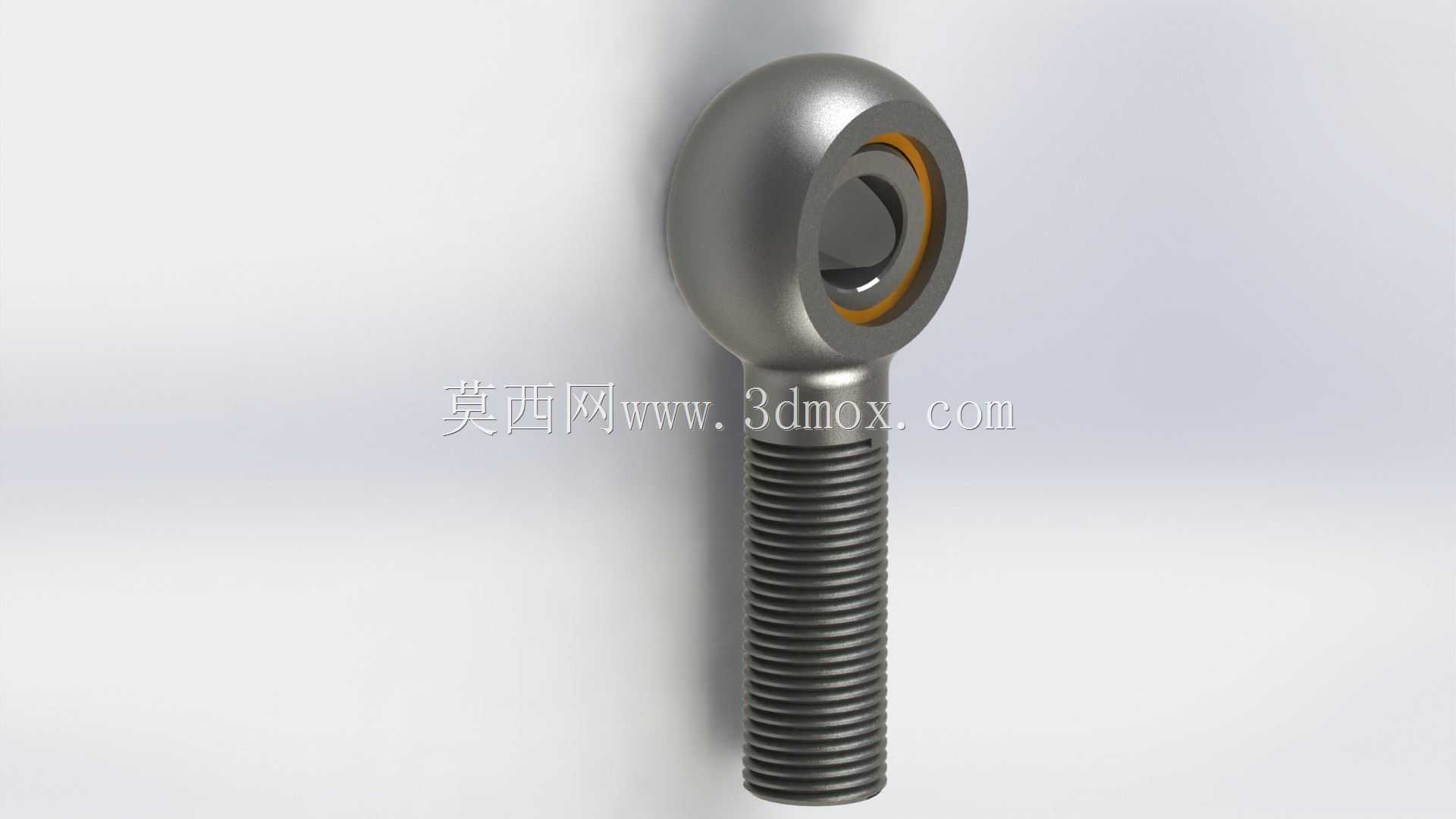

　　在各类需要小角度摆动、往复回转以及倾斜摆动的机械铰接场景中，杆端关节轴承是应用极为广泛的核心连接部件，从工程机械的操纵连杆、自动化设备的气动液压活塞杆端连接，到轻工机械的联动机构、健身器材的活动铰接点位，都能见到这类部件的身影。这款外螺纹型杆端轴承，采用杆端一体式外螺纹结构搭配内嵌自润滑关节衬套的设计，能够在承受径向载荷的同时，兼顾一定的轴向载荷承载能力，适配多方向偏载的铰接工况。

　　从实际使用场景来看，这类轴承常被安装在气缸、液压缸的活塞杆端部，用来连接执行端与负载构件，补偿安装过程中产生的同轴度误差，抵消设备运行时因构件形变带来的角度偏移，避免杆端出现憋卡、应力集中断裂的问题。在农业机械的悬挂机构、物流设备的连杆传动组、轨道交通的门机传动机构中，这类杆端轴承还能替代传统的销轴铰接结构，省去额外的润滑维护点位，降低设备长期运行的保养成本。

　　设计层面，这款杆端轴承的杆体采用外螺纹全牙结构，螺纹段长度预留了足够的安装调节余量，安装时可以通过螺纹旋合深度调整连杆的整体工作长度，适配不同安装距的机构需求，螺纹末端可搭配锁紧螺母实现防松固定，避免设备运行过程中螺纹旋合位置出现松动移位。轴承头部的环形外圈采用收口式结构，将带自润滑层的内圈牢牢包覆，内圈的内孔为光滑通孔结构，可通过销轴与被连接件实现铰接，内圈与外圈之间的滑动接触面镶嵌有具备自润滑特性的衬层，在无定期补脂的工况下也能长期保持低摩擦系数的滑动状态，不会出现干磨卡滞的问题。

　　从安装边界尺寸来看，轴承头部的外圈外径、内圈孔径、螺纹公称直径、杆体总长度、螺纹段长度都遵循通用杆端关节轴承的尺寸系列规范，能够直接替换同规格的标准件，不需要对配套安装结构做额外修改。内圈的摆动角度范围覆盖正负若干度的倾斜区间，能够满足大多数平面连杆机构、空间铰接机构的摆角需求，不会因为摆角不足导致机构运动干涉。建模过程中，对轴承外圈的收口工艺结构、内圈与衬层的配合间隙、螺纹牙型的标准参数都做了精准还原，螺纹段的牙距、牙型角完全符合普通公制螺纹的公差要求，头部的球面配合面按照关节轴承的配合公差做了尺寸匹配，既还原了实际零件的装配关系，也能直接用于机构运动仿真，验证铰接点位的运动行程是否存在干涉。

　　在结构细节处理上，杆体与轴承头部的过渡位置采用圆弧过渡结构，避免截面突变带来的应力集中问题，这一细节在承受交变载荷的工况下尤为重要，能够大幅降低杆端在长期往复载荷下出现疲劳断裂的风险。内圈的两端面做了倒角处理，方便安装销轴时的导向导入，外圈的外圆表面做了圆滑过渡，不会在安装过程中划伤配套的连接件表面。不同于内螺纹型杆端轴承，这款外螺纹结构的杆端轴承不需要在被连接件上加工外螺纹柱，直接在构件上加工对应规格的内螺纹孔即可完成安装，对于薄壁类构件、焊接成型的支架类构件来说，安装适配性更强，不需要额外焊接连接螺柱，减少了装配工序的加工量。

　　在设备选型匹配时，需要根据铰接点位的实际承载大小、摆动频率、工作环境的腐蚀程度选择对应材质和表面处理的版本，常规工况下采用轴承钢淬火处理的接触面能够满足耐磨需求，在有腐蚀环境的工况下可以搭配不锈钢材质的版本，配合对应的表面镀层提升抗腐蚀能力。这款三维模型完整还原了零件的所有结构细节，可直接用于整机装配的干涉检查、运动仿真验证，也能作为非标杆端轴承改型设计的基础模型，通过调整螺纹规格、轴承内径、杆体长度等参数，快速衍生出适配不同安装需求的定制化杆端轴承结构，大幅缩短非标铰接部件的设计建模周期。
