振动筛箱体轴承总成结构设计

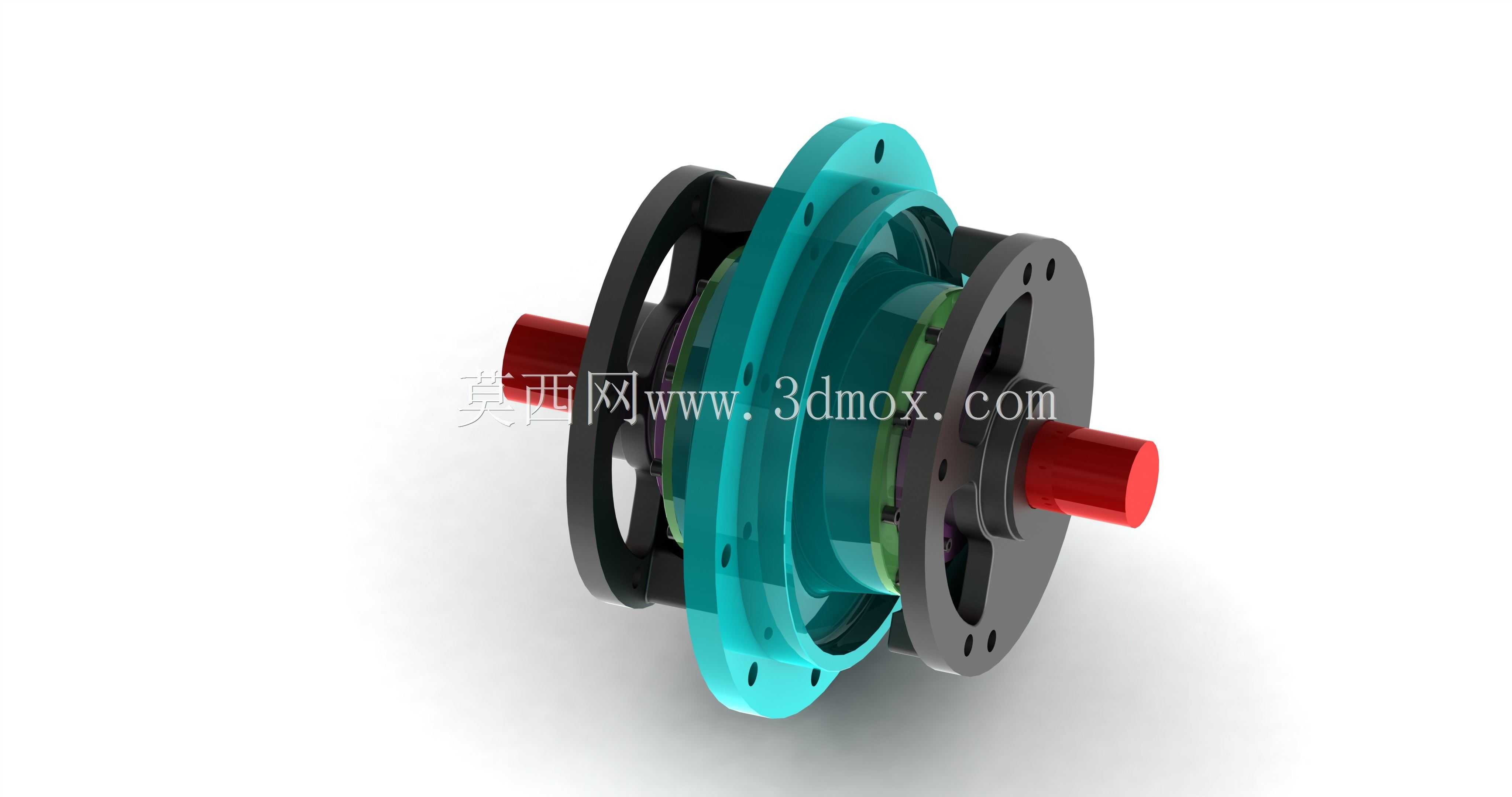

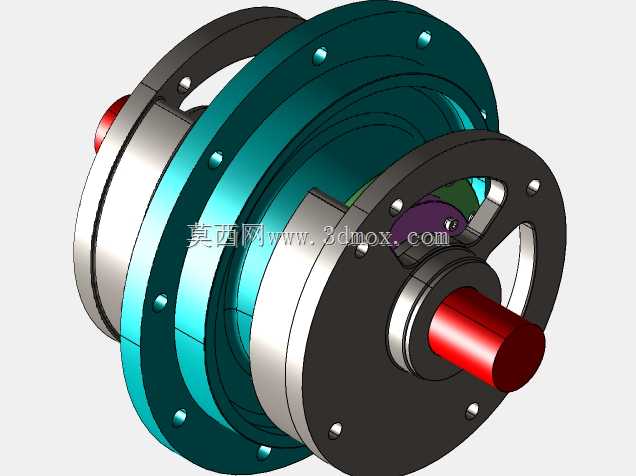

　　在矿山、建材、煤炭等散料筛分作业场景中，振动筛作为核心分级设备长期承受高频交变载荷，其核心传动支撑部件的可靠性直接决定整台设备的连续运行周期，本次涉及的轴承总成结构，正是针对振动筛筛箱侧装传动支撑需求开发的专用组件。这套总成采用双轴承组件对称布置的结构形式，两个独立轴承单元分别固定在筛箱两侧的安装侧板上，主轴承壳体通过螺栓组与筛箱侧板实现刚性连接，安装时需保证两侧轴承座的同轴度公差控制在0.05mm以内，避免轴系运转时产生附加弯矩加速轴承磨损。两个轴承组件的支撑轴之间通过带万向节的中间轴实现动力传递，这种连接方式可以抵消筛箱工作时产生的高频振动带来的轴系同轴度偏差，避免刚性连接在振动工况下出现的轴断裂、轴承抱死等故障，

　　适配振动筛工作时筛箱整体做周期性往复振动的运动特性。总成的旋转偏心块设置在轴端位置，设计时可根据筛分物料的粒度、处理量需求，在偏心块上加装或拆卸额外配重块，通过改变偏心块的整体质量矩调整激振力大小，实现振动幅值的灵活调节——针对粗颗粒大处理量的筛分场景可增加配重提升振幅，针对细物料高精度筛分场景可减少配重降低振幅，无需更换整套激振组件即可适配不同工况需求。从安装边界来看，主轴承壳体的安装螺栓孔采用等间距环形布置，适配市面上主流型号的圆振动筛、直线振动筛侧板安装尺寸，安装面加工有定位止口，装配时止口与侧板预制的定位孔配合，可快速完成组件的定位找正，降低现场安装的调试难度。轴承单元本身采用大游隙专用振动轴承设计，

　　可承受高频振动下的径向载荷与部分轴向载荷，轴承座内部预留有润滑脂存储腔，可通过外侧的注油嘴定期补充润滑脂，延长轴承的维护周期。在实际作业过程中，这套轴承总成既要传递电机输入的扭矩带动偏心块旋转产生激振力，又要承受筛箱振动带来的交变冲击载荷，因此在结构设计时对轴承座的壁厚做了针对性加强，在螺栓连接位置设置有加强筋，避免长期交变载荷下出现壳体开裂问题。中间轴的万向节采用十字轴式结构，十字轴轴颈表面做硬化处理，可承受较大的扭矩传递与角度偏移，允许两轴之间存在最大1.5°的角度偏差，完全覆盖振动筛工作时筛箱振动带来的轴系偏移量。偏心块的外形采用扇形结构，重心偏离轴中心的距离经过精确计算，在加装最大配重时可产生满足重型筛分需求的激振力，

　　同时偏心块外侧设置有安全防护罩安装位，可加装防护罩避免运转时配重块脱落引发安全事故。从结构设计逻辑来看，这套总成没有采用传统的整体式通轴结构，而是采用分体式双轴承单元加万向节中间轴的结构，一方面降低了长轴的加工难度与加工成本，另一方面也避免了长轴在高频振动下出现的挠曲变形问题，同时分体式结构在现场维护时可单独更换单侧损坏的轴承单元，无需拆卸整根轴系，大幅缩短设备的停机维护时间。在装配精度要求上，轴承与轴的配合采用过盈配合，装配时需采用热装工艺避免敲击轴承造成滚道损伤，轴承座与筛箱侧板的连接螺栓需采用防松螺母，避免振动工况下螺栓松动导致组件移位。这套轴承总成的适配性较强，可通用于多种规格的振动筛设备，无论是砂石骨料筛分的矿用振动筛，还是煤炭分级用的脱水振动筛，都可以通过调整偏心块配重匹配对应的激振力需求，组件的外形尺寸经过优化，不会与筛箱内部的筛网压紧机构、物料导流板产生干涉，安装后可直接对接原有传动系统，无需对筛箱主体结构做额外改造。
