方块式压力检测控制开关结构设计

　　在液压与气动控制系统的现场布局里，这类方块式压力开关是很常见的小体量控制元件，往往被布置在阀组集成块的预留安装位、气动管路的分支节点、或者小型动力单元的壳体表面，用来实时监测回路内的介质压力，当压力达到预设阈值时触发内部触点动作，输出开关量信号给上位控制系统，完成泵组启停、回路切换、过载保护这类逻辑动作，不需要额外加装变送模块，接线简单，在小型自动化设备、小型液压站、车间气动工装的控制回路里使用率很高。

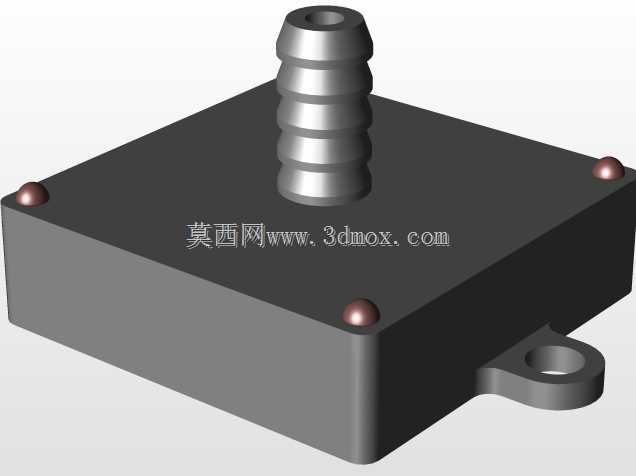

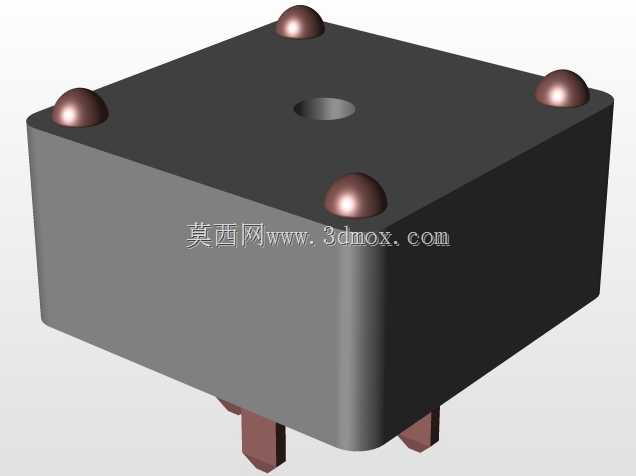

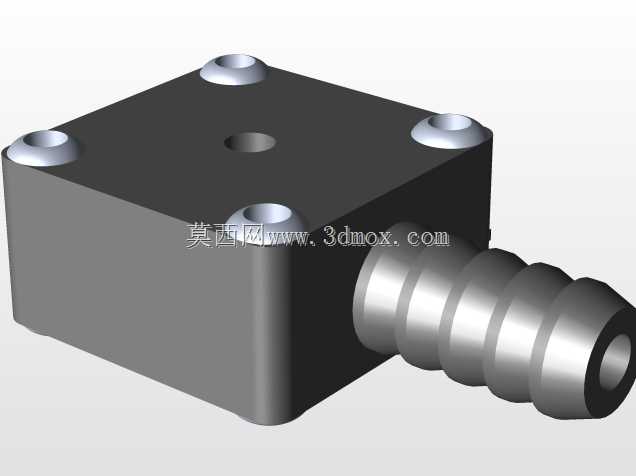

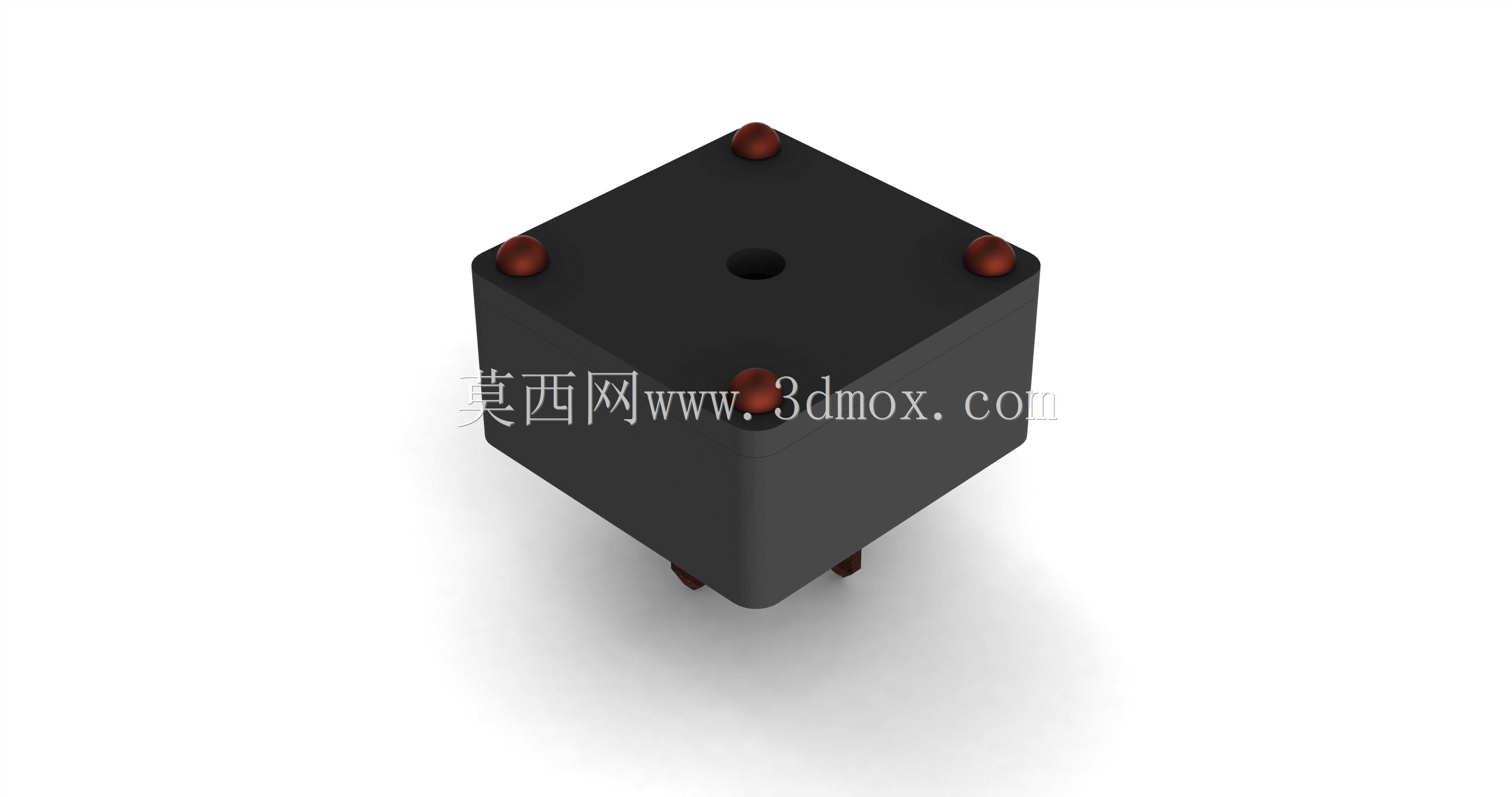

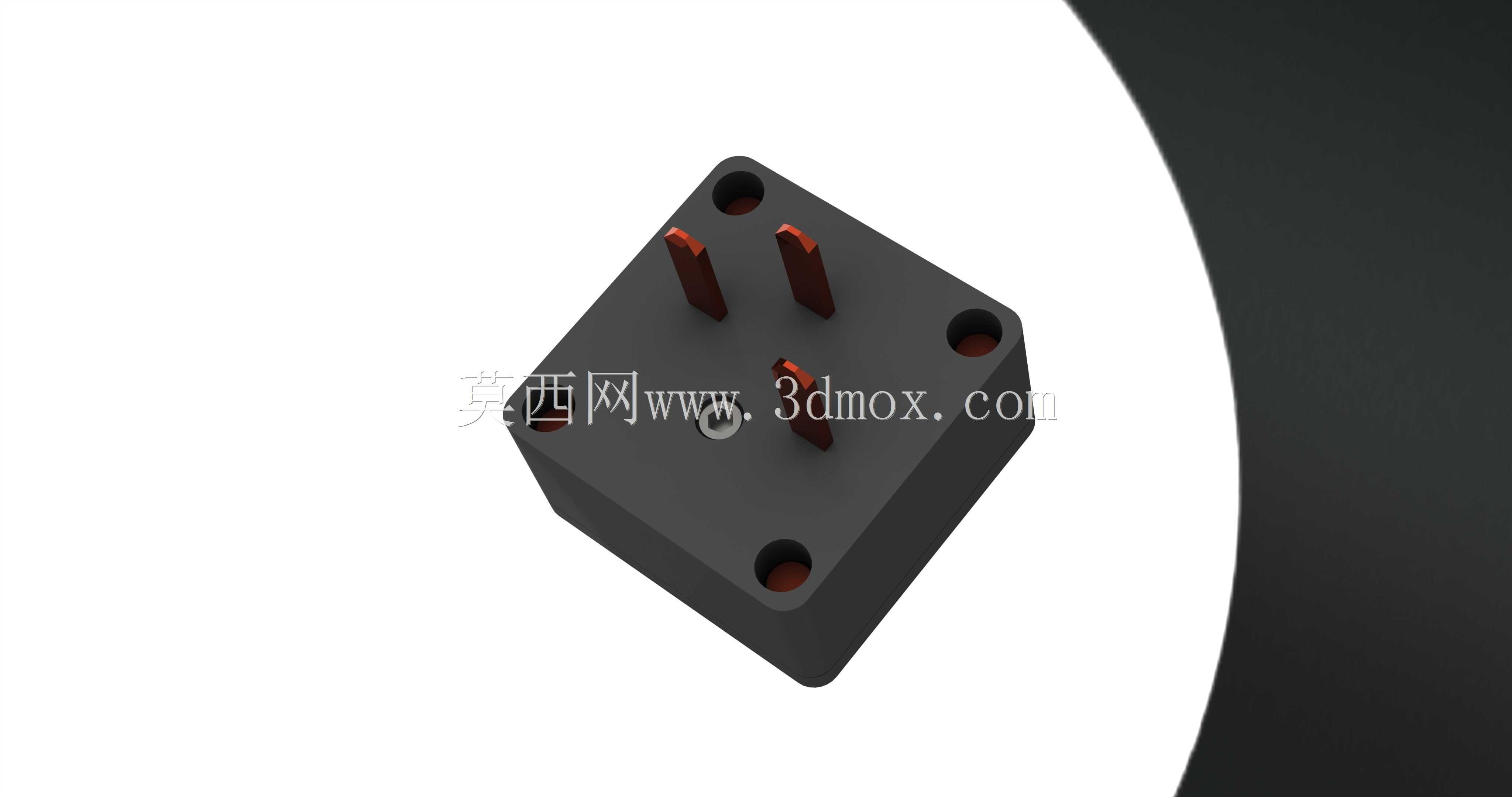

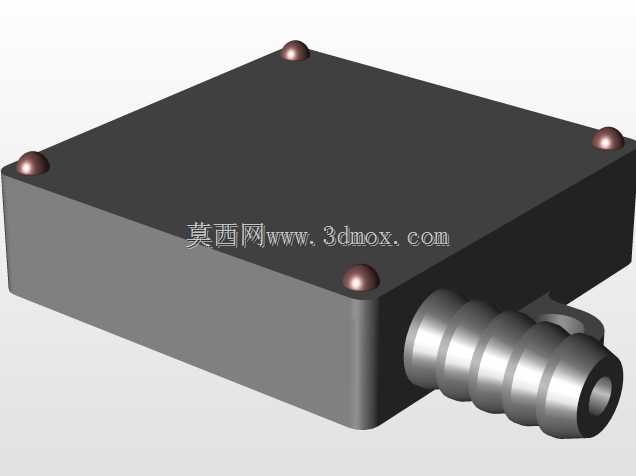

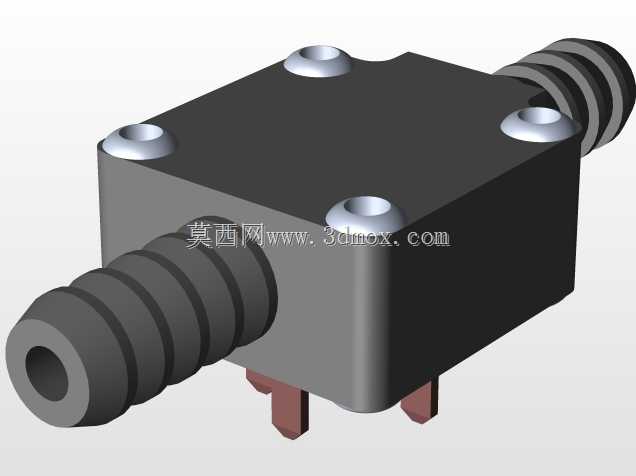

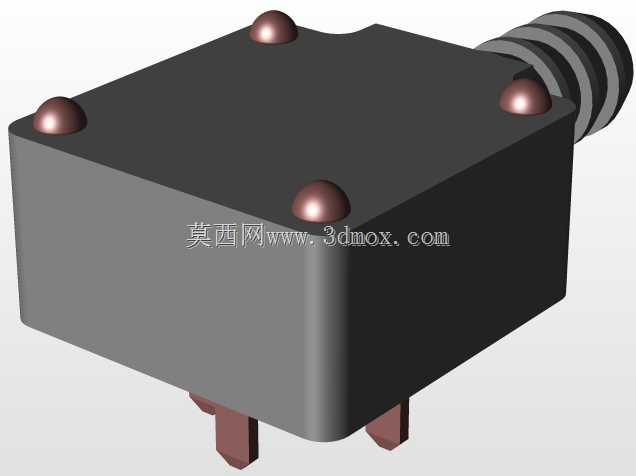

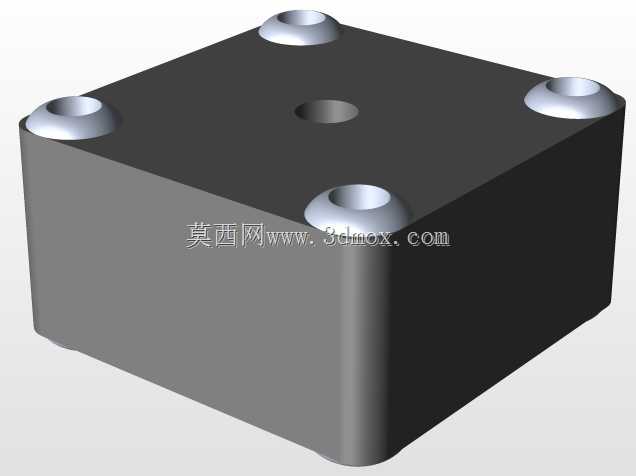

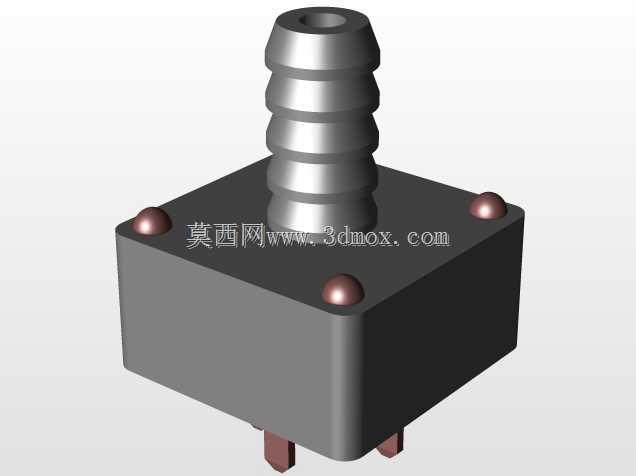

　　从结构设计思路来看，这款压力开关采用方正的立方体外壳，首先是考虑到密集安装场景下的空间利用率，方形外壳在并排布置时不会像圆柱壳体那样出现弧形间隙，能更好贴合安装基面，也方便在外壳表面粘贴参数标识、调整刻度。外壳顶部四个角的凸起结构，是安装时的受力限位点，既可以避免安装锁紧时外壳顶面直接受压变形，也能在多只开关并排安装时形成均匀的安装间隙，方便接线操作和后期调整。顶面中心的小孔是压力调节口，内部连通调压弹簧机构，不用拆解外壳就可以通过细杆工具调整动作压力阈值，适配不同工况的触发压力要求。底部伸出的两个插脚是电气接线端，采用直插式设计，适配标准的工业接插件，不需要拧线压线，现场装配效率更高，也能避免接线端裸露带来的短路风险。

　　从安装边界来看，这款开关的立方体主体边长控制在小尺寸规格范畴，安装时只需要在基面上加工对应规格的安装螺纹孔，将开关底部的压力引入口对准管路接口旋紧即可，不需要额外的安装支架，整体突出安装基面的高度很低，在设备内部空间紧凑的位置也能顺利布置，不会和周边的管路、阀件产生运动干涉。外壳采用硬质绝缘工程材质，既可以隔绝内部电气部件与外部金属安装面的导通风险，也能耐受常规工业场景下的油污、轻微粉尘侵蚀，日常使用中不需要额外的防护外壳。

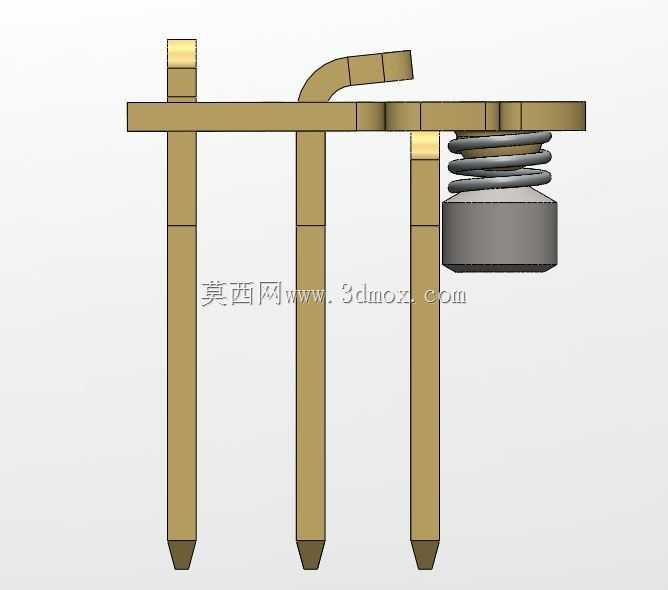

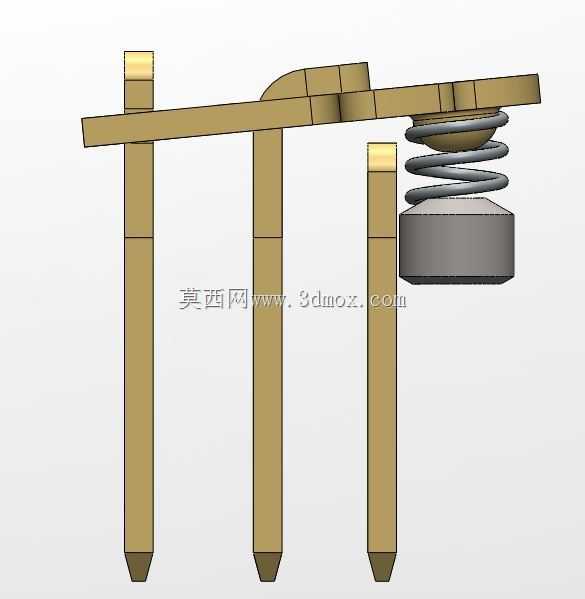

　　在实际功能实现上，这款开关内部采用膜片式感应结构，介质压力通过底部引入口作用在感应膜片上，克服调压弹簧的预紧力后推动触点机构动作，响应速度快，动作压差稳定，适合用在压力波动不大的常规液压、气动回路里，比如气动夹具的夹紧压力检测、小型液压站的系统压力超限保护、润滑系统的油压不足报警这类场景，相比电子式压力传感器，它的抗干扰能力更强，不需要额外的信号处理模块，直接串联在控制回路里就能工作，在对成本敏感、控制逻辑简单的设备上适用性更好。设计时也考虑了现场的误操作防护，顶部的调节孔做了内凹处理，日常没有工具的情况下不会误碰改变设定压力，四个角的凸起也能在设备搬运、检修时避免调节孔被外力磕碰损坏。
