卡通风格城市短途客运巴士外观结构

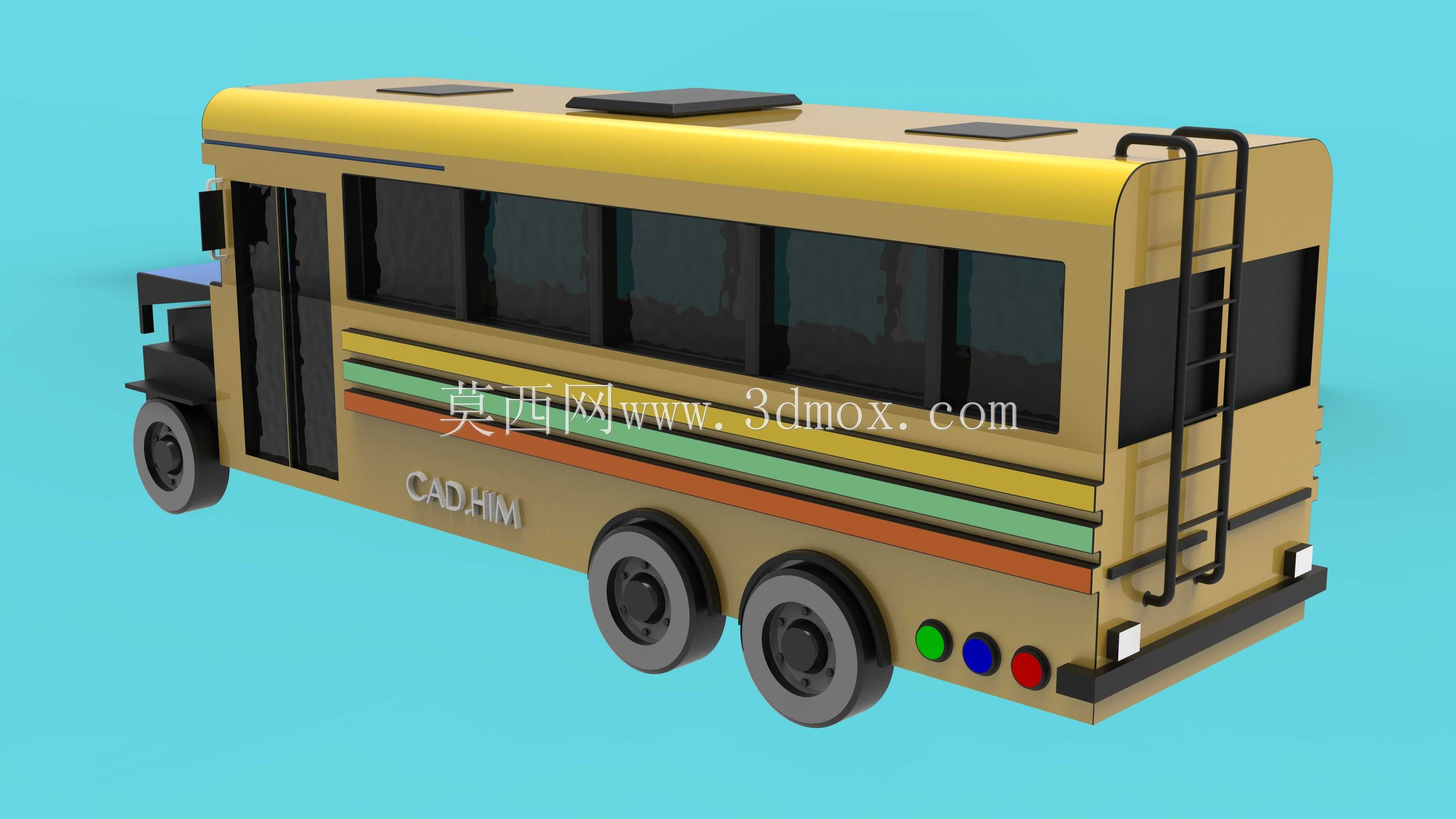

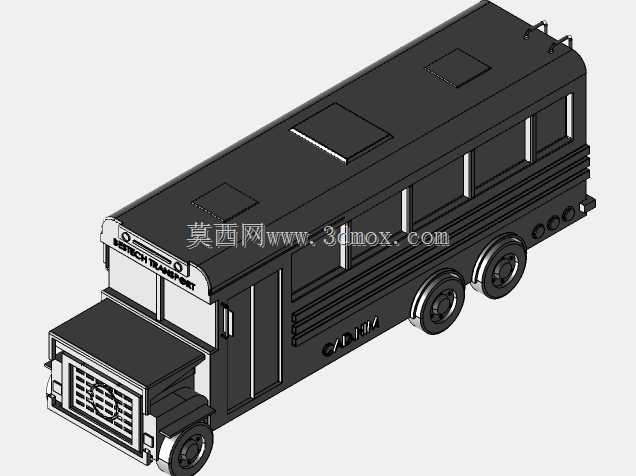

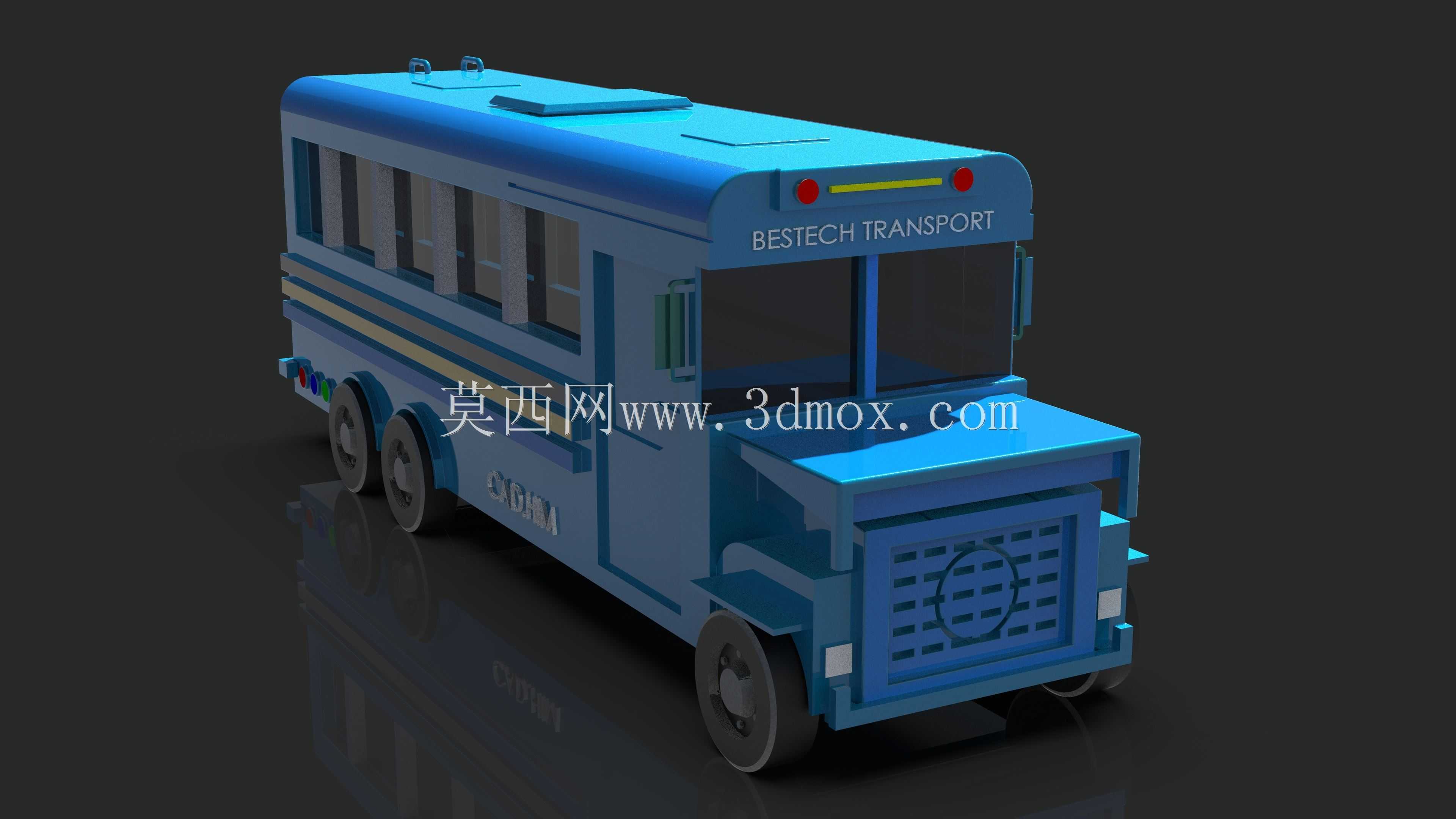

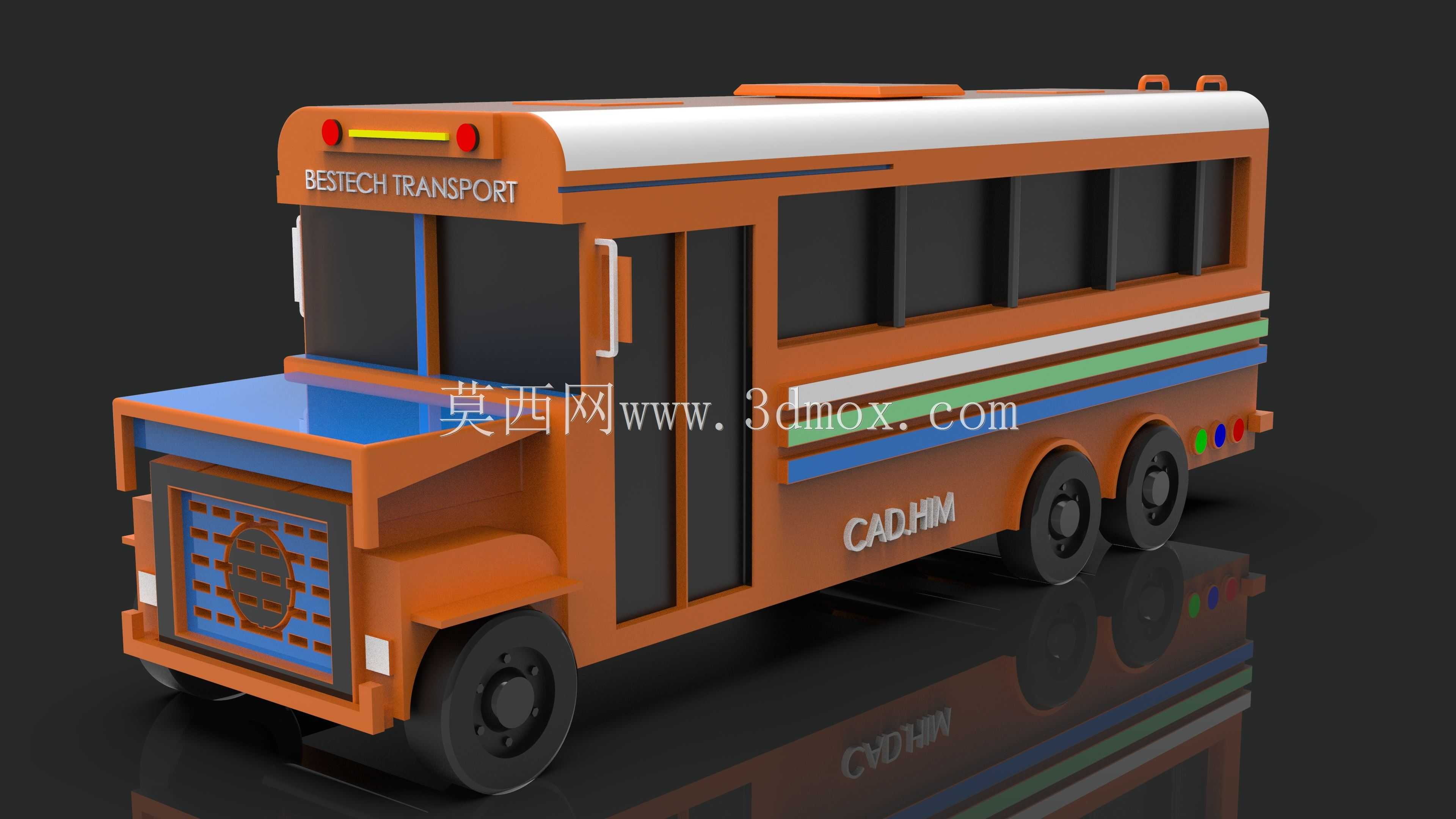

这款客运巴士的三维结构设计，首先围绕城市社区短途接驳、校园定制专线这类窄路通行场景做了尺寸适配，整车长度控制在6米级，轴距匹配老城区支路、社区内部道路的转弯半径要求，车身宽度控制在2.2米，能满足狭窄路段会车、路边临时停靠不阻碍非机动车通行的实际需求，整车高度不含顶部空调检修舱为2.8米，可顺利通过城市常规限高杆、社区入口限高设施。从功能布局来看，车身侧围设置双开内摆式乘客门，门区净宽度满足单人快速上下、携带小型随身行李通行的需求，侧窗采用分段式固定玻璃搭配小尺寸可开启通风窗，既保证车身结构刚度，也能兼顾车内通风需求，同时降低行驶过程中的风噪。车身顶部预留了空调外机安装位、逃生天窗的安装边界，顶部两侧设置扶手结构，方便后期运维人员登顶检修作业。前后围的设计上，前围设置大尺寸前挡风玻璃，保证驾驶员前方视野无遮挡，前保险杠区域集成了前照灯、转向灯、示廓灯的安装位，格栅区域预留散热通风通道，匹配后置动力总成的散热气流走向；后围集成尾灯组、后保险杠以及应急出口的安装位置，后悬长度控制在合理范围，减小倒车时的视觉盲区。设计过程中优先考虑了车身分块的工艺合理性，侧围外板采用分块拼接结构，降低单块钣金的冲压成型难度，车身骨架采用矩形管焊接的承载式结构，在车门、车窗开口位置做了局部加强筋设计，避免长期行驶在颠簸路面出现结构变形。车身底部的行走机构采用双后轴布局，匹配重载工况下的承载需求，前后轮拱的位置预留了轮胎跳动的安全间隙，适配不同规格轮胎的选装需求，轮边与车身侧围的间隙控制在合理范围，既避免行驶过程中轮胎剐蹭轮拱，也能降低车轮带起的泥水飞溅到车身侧面的概率。外观的彩条布局做了分层设计，不同色带的分界位置刚好对应车身骨架的焊接接缝，既提升外观辨识度，也能在生产过程中作为涂装分色的定位基准，减少涂装工序的定位工装投入。车内布局上，驾驶区与乘客区做了半隔断设计，既保证驾驶员操作不受干扰，也方便驾驶员观察车内乘客动态，乘客区座椅采用纵向排布，最大化利用车内空间，在车门附近预留了老弱病残孕专座的安装位置，同时预留了扶手杆的安装点位，满足站立乘客的抓扶需求。整车的管线布置沿着车身侧围骨架的内腔走线，预留了线束固定卡扣的安装位，避免管线外露被乘客触碰，也方便后期线路检修更换。
