电动调节式汽车座椅导轨结构设计

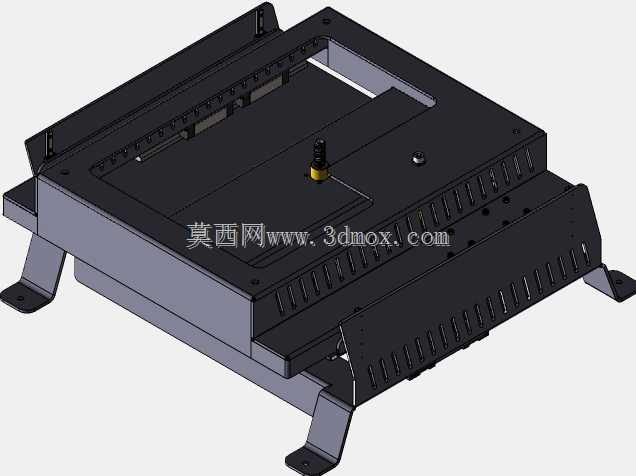

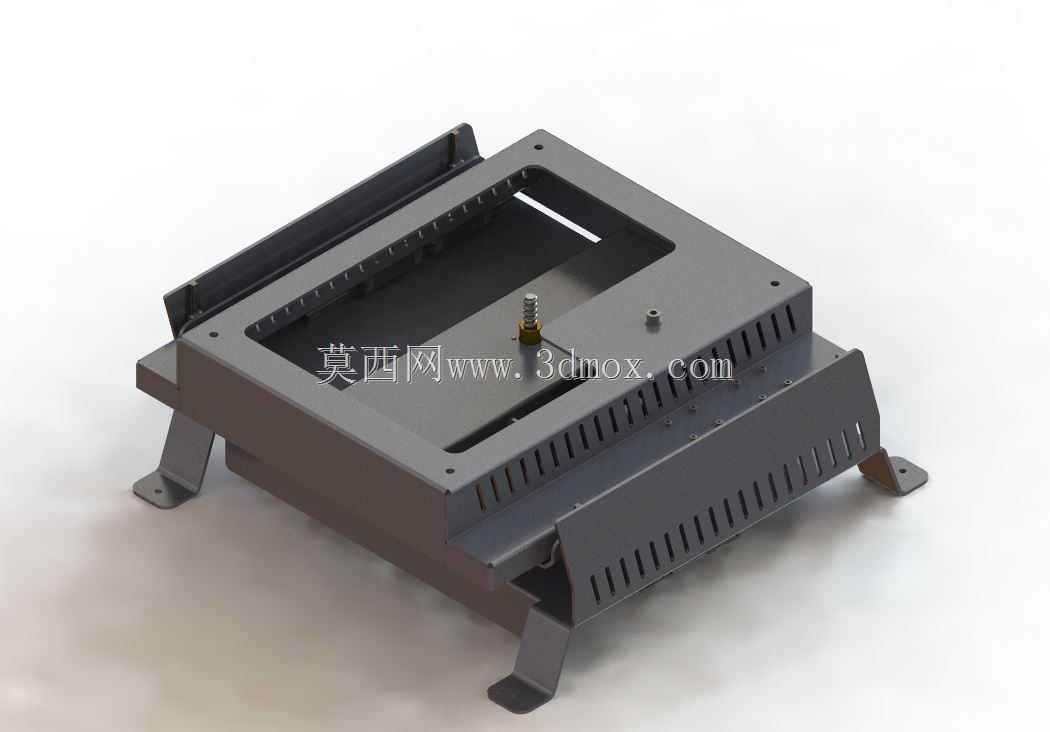

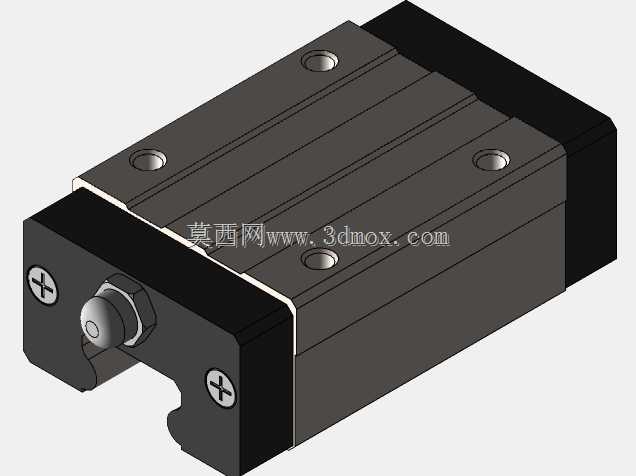

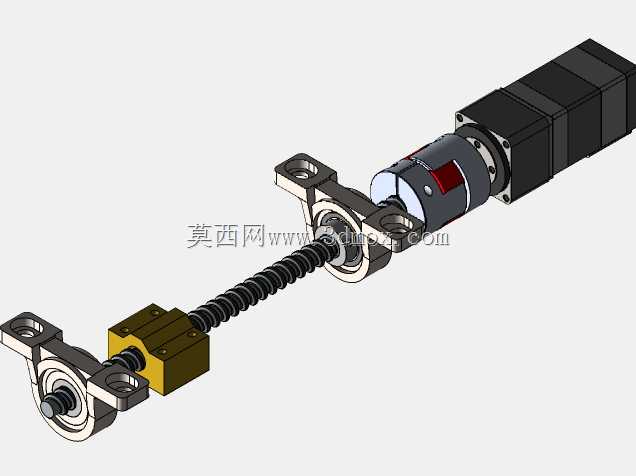

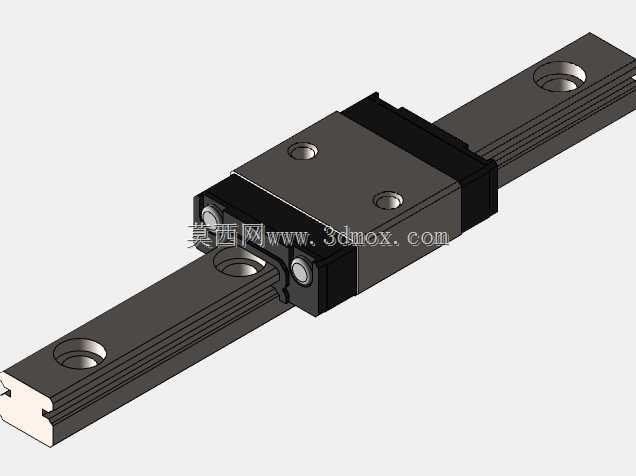

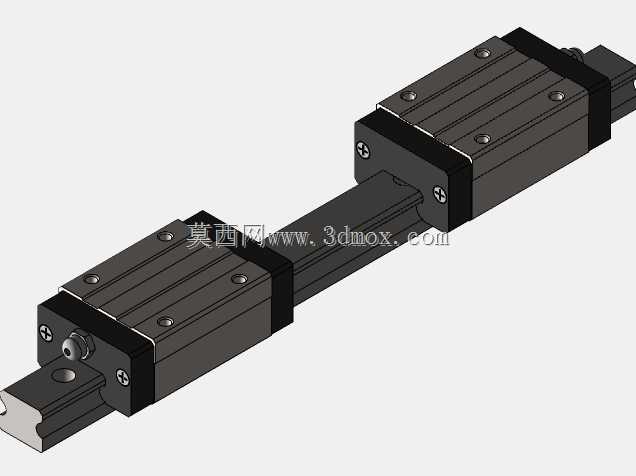

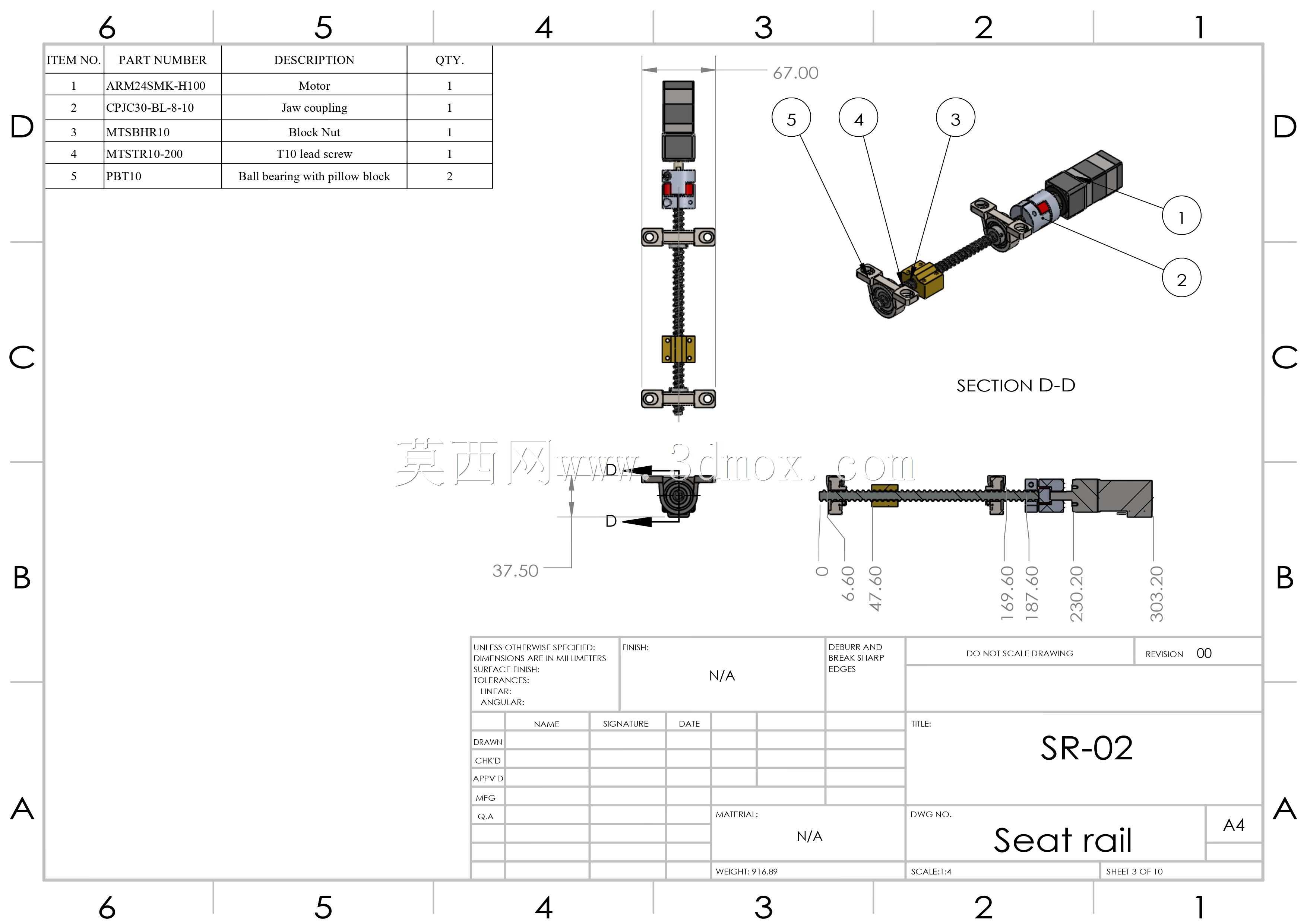

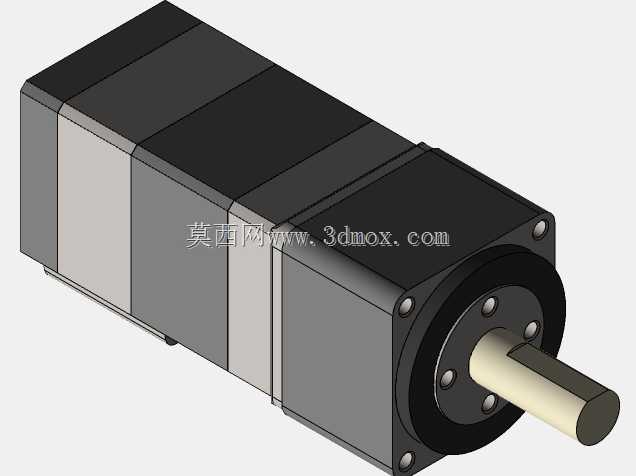

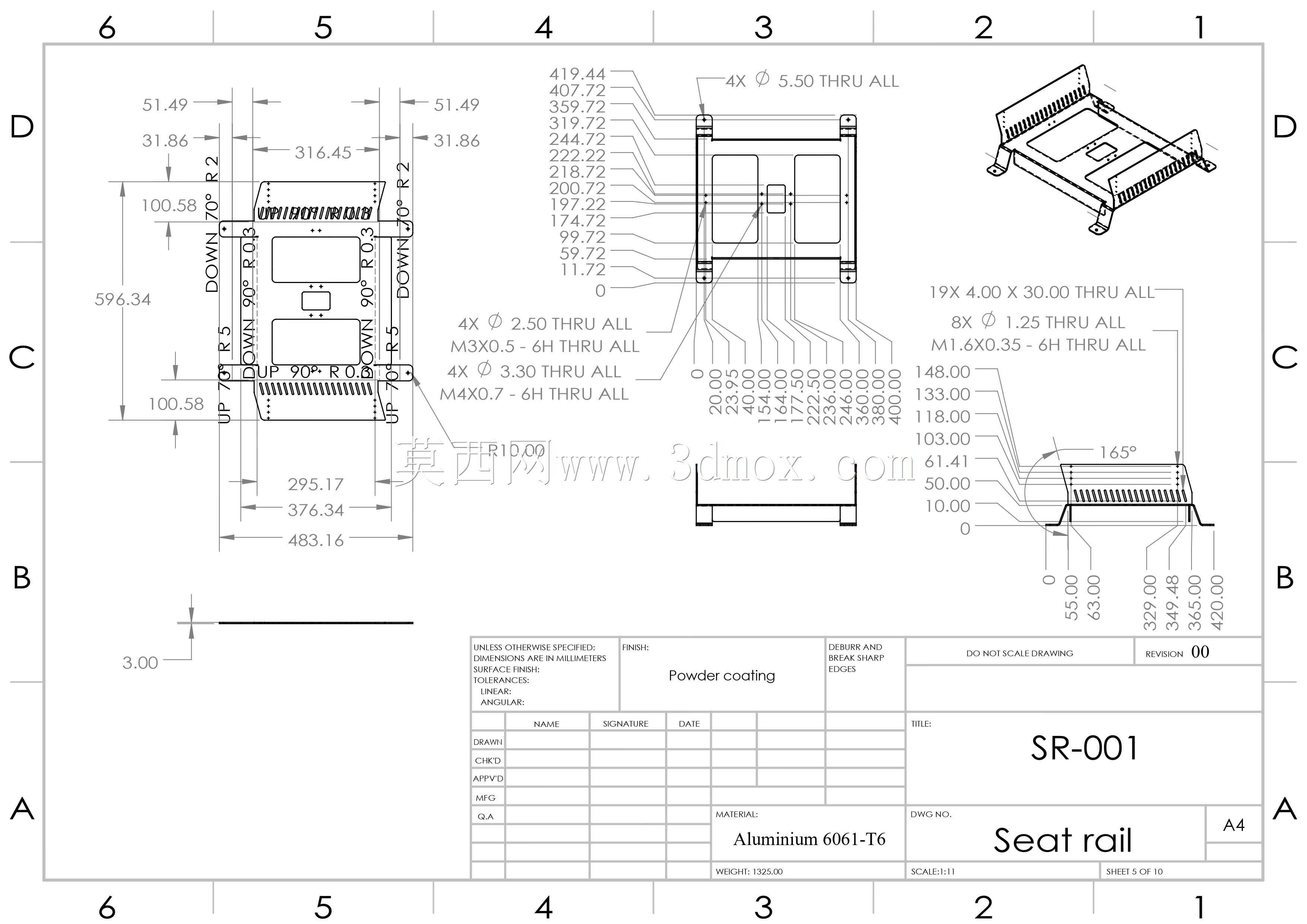

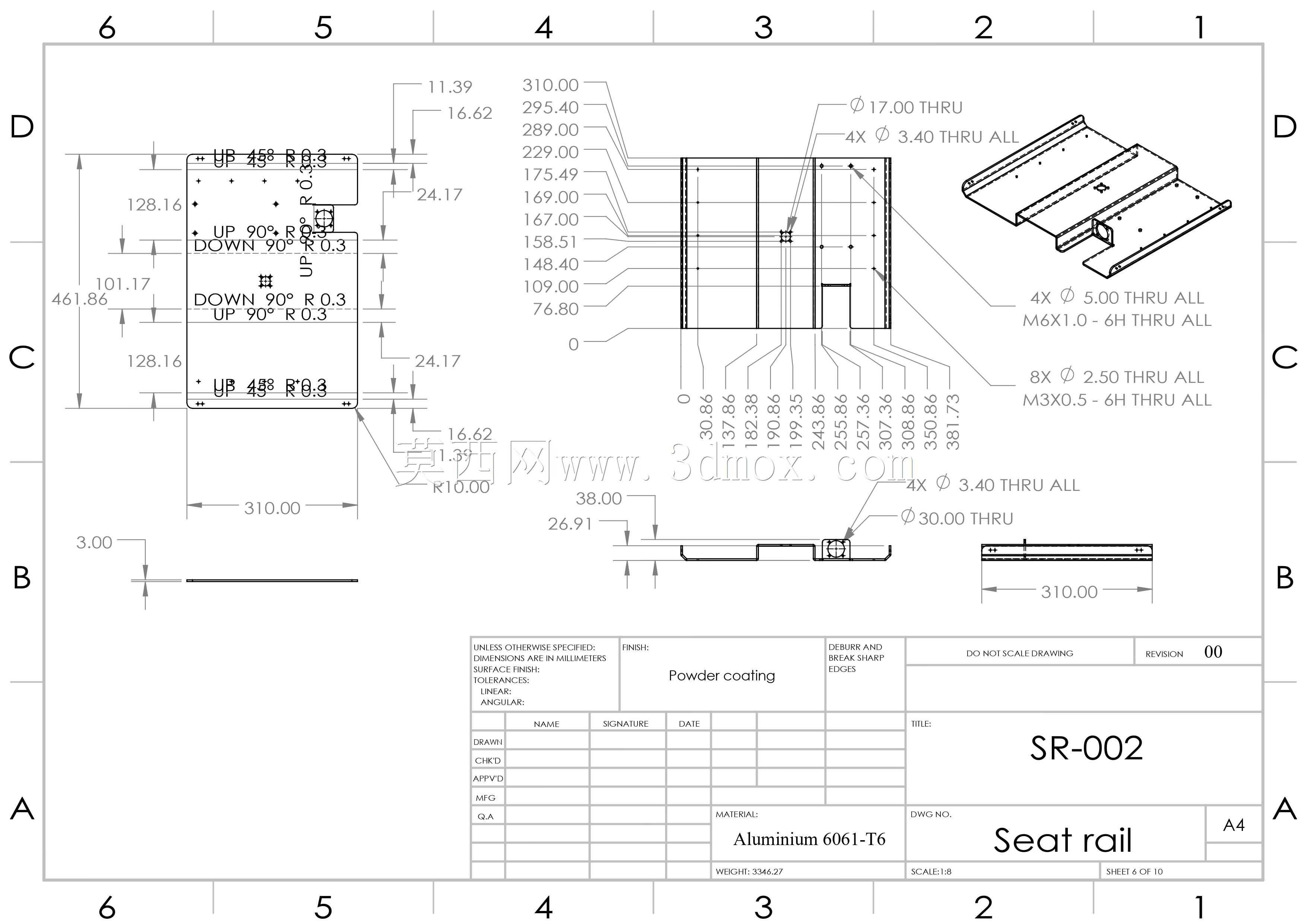

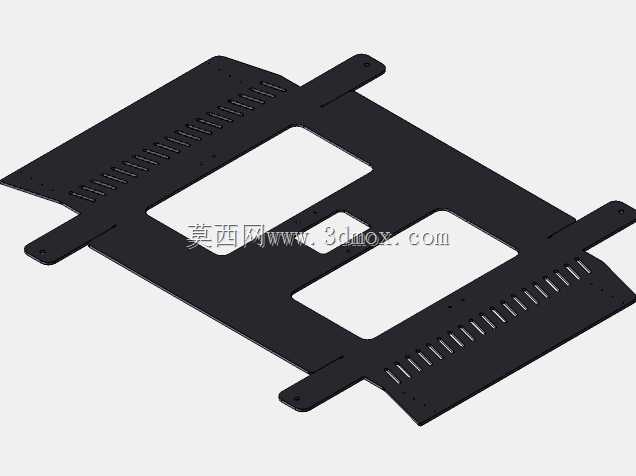

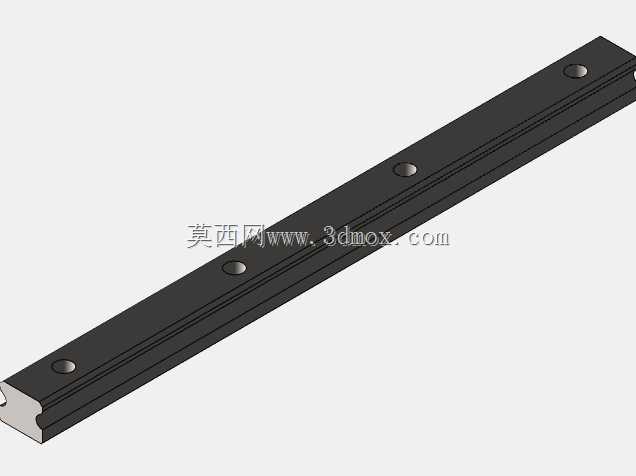

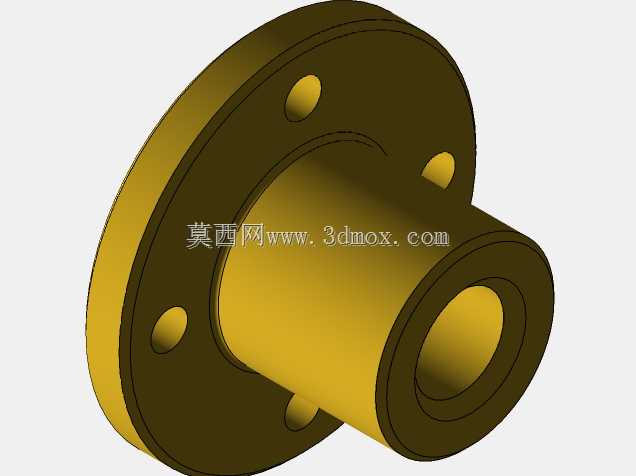

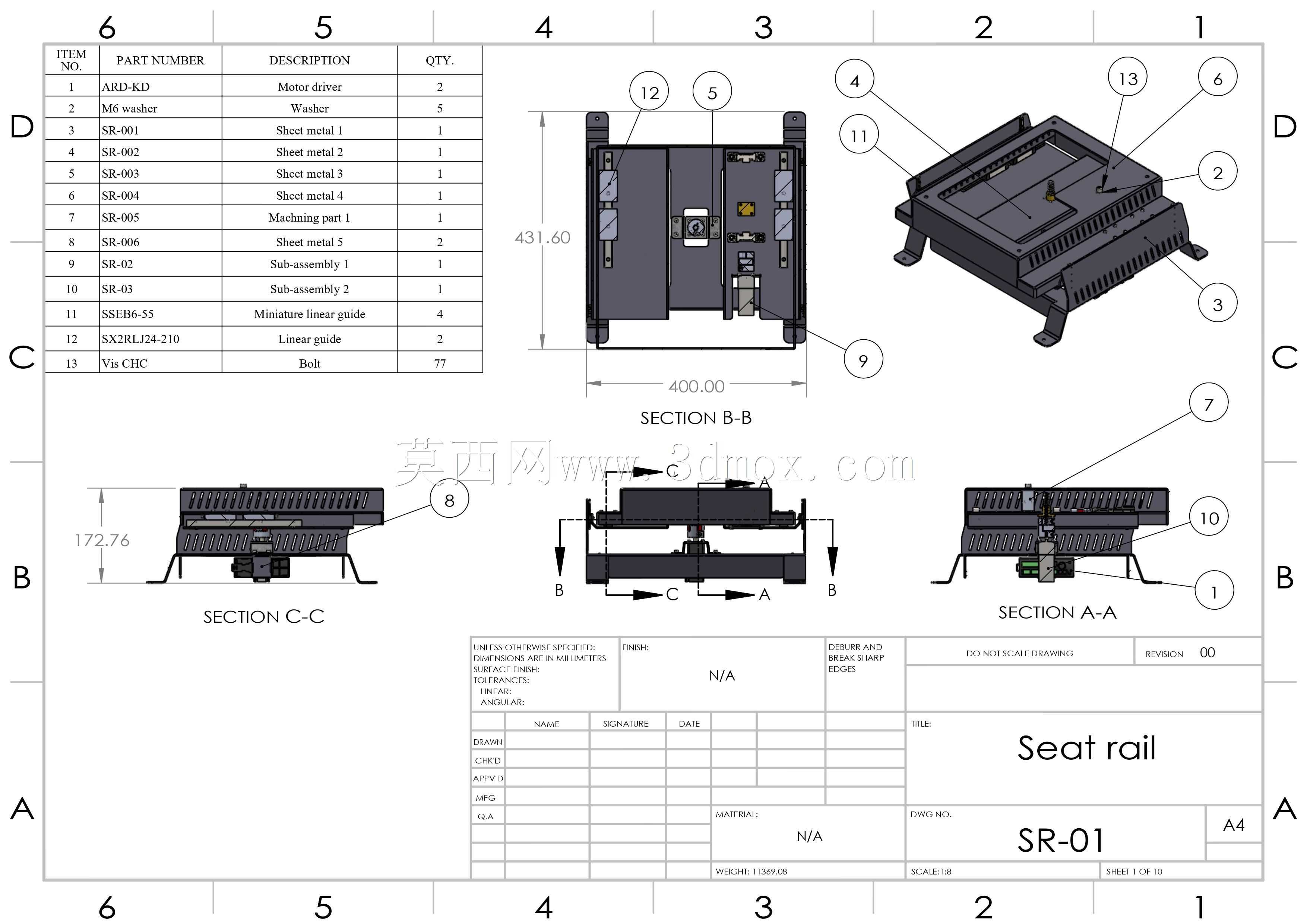

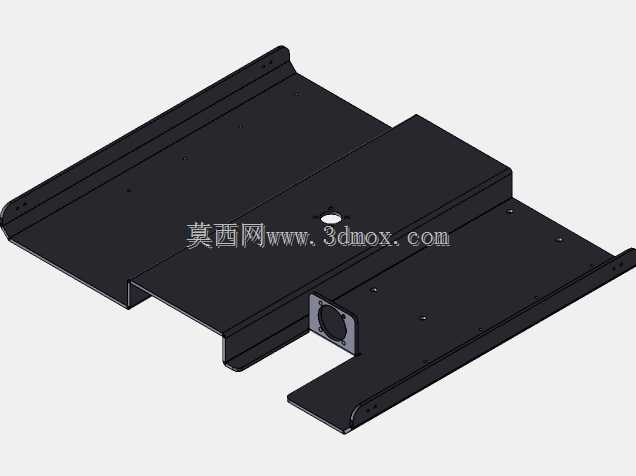

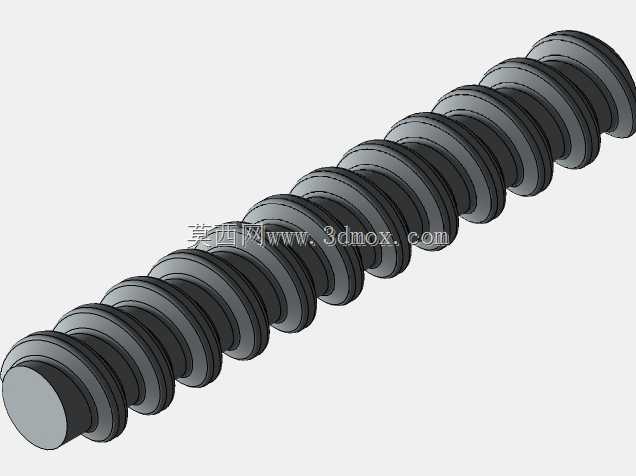

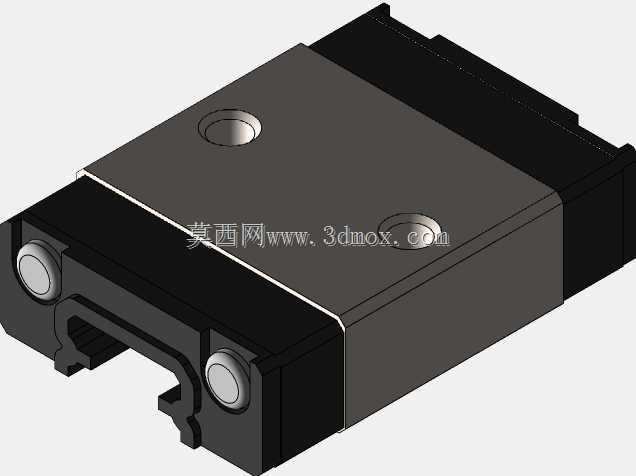

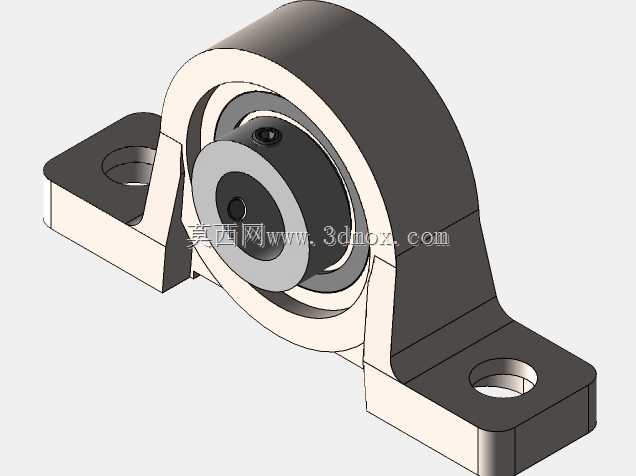

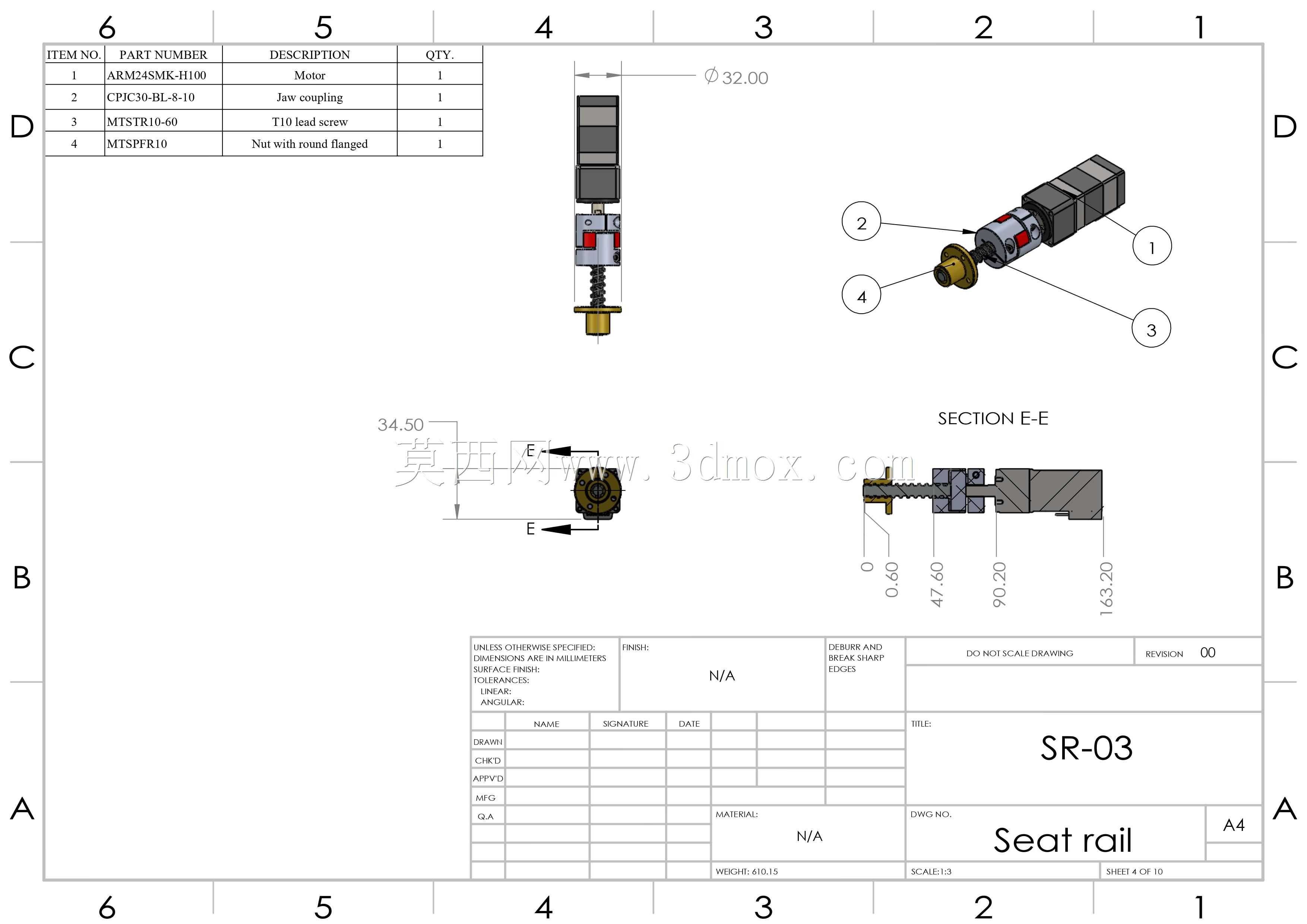

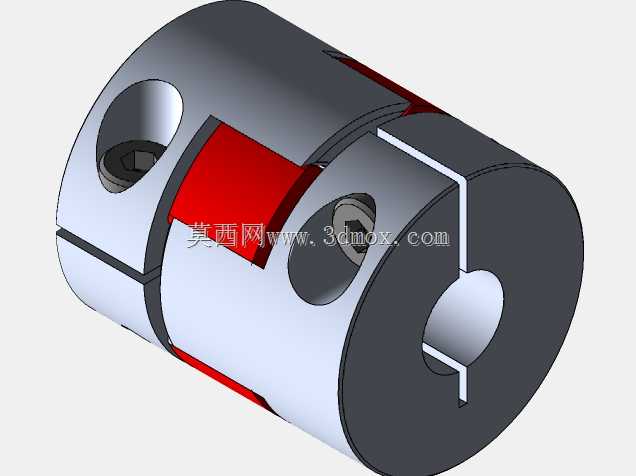

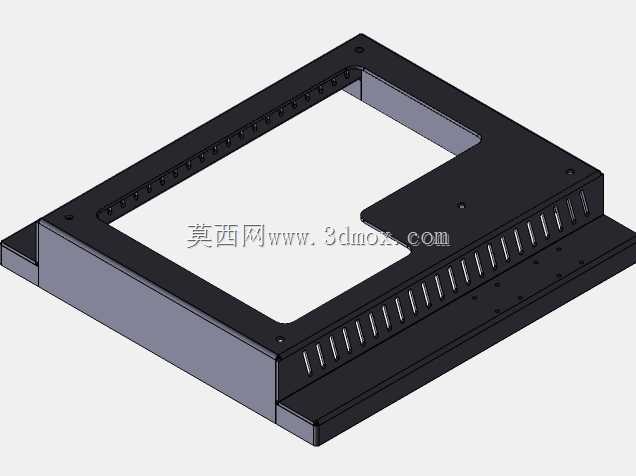

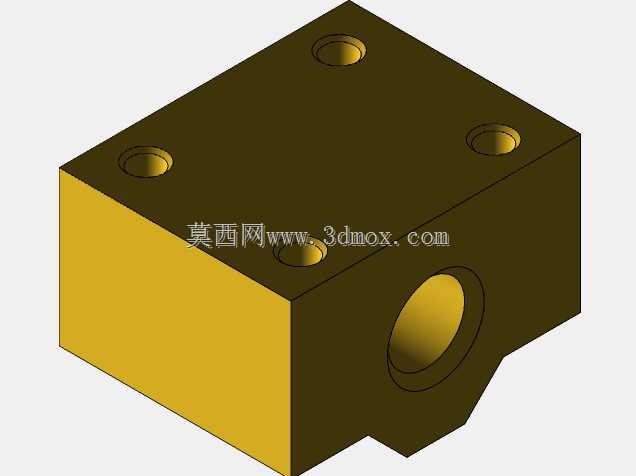

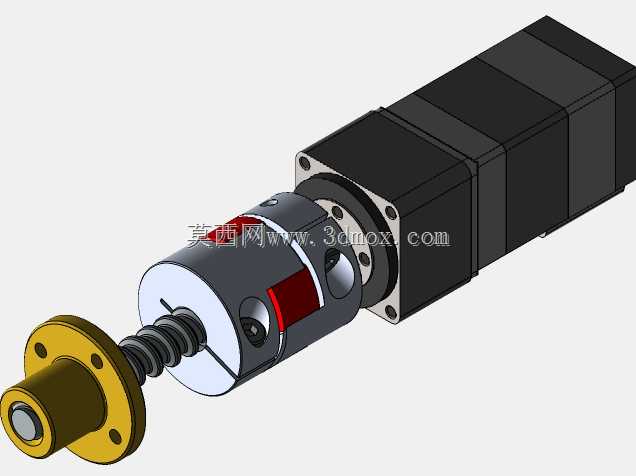

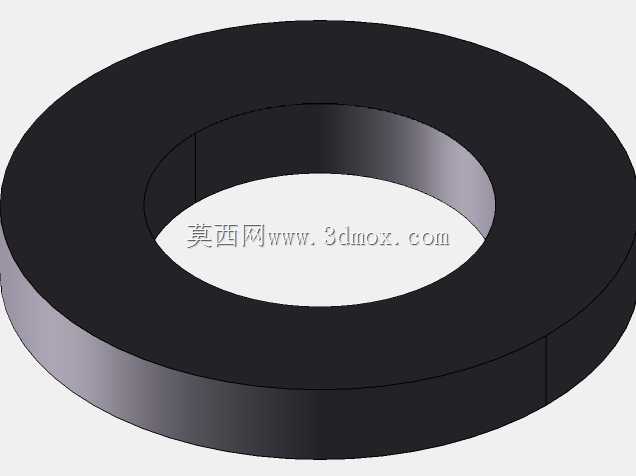

这套座椅导轨结构主要适配乘用车主驾与副驾座椅的多向调节需求，日常使用场景覆盖不同身高、体型驾乘人员的坐姿调整，既可以实现座椅沿车身前后方向的水平滑移，也能配合中心布置的升降机构完成座椅垂直高度的调节，解决固定座椅无法适配不同驾乘人员操作视野、踏板操作距离的痛点，在长途驾乘场景下能帮助用户调整到舒适坐姿，降低驾驶疲劳感。从结构设计逻辑来看，水平滑移的动力传递依托丝杠副完成，将直流电机的旋转运动转化为导轨副的直线运动，传动过程平稳无卡顿，能保证调节过程中座椅无明显晃动；垂直升降的驱动机构布置在整体结构的中心位置，确保升降过程中座椅受力均匀，避免单侧受力导致的卡滞、偏磨问题，当驾乘人员体重均匀分布在座椅上时，整套支撑结构能均匀分散载荷，不会出现局部应力集中的情况。核心驱动选用定向电机搭配谐波齿轮型轴类制动器，无需额外搭配外置驱动器即可实现精准的位置锁定，调节到位后不会出现自行滑移的问题，最大保持扭矩可覆盖常规乘用车座椅的承载需求，转速范围匹配日常调节的速度区间，不会出现调节过快导致的定位不准，或是调节过慢影响使用体验的问题。整套导轨的安装边界充分考虑乘用车座舱地板的安装空间，机架尺寸控制在紧凑范围内，不会占用过多座舱底部空间，给线束布置、地毯铺设预留足够余量；导轨副选用重载线性导轨，滑动顺畅且耐磨性能优异，长期往复调节也不会出现间隙过大、松动异响的问题；丝杠搭配带法兰的螺母与带垫块的深沟球轴承，传动过程中径向跳动量小，能有效降低调节过程中的运行噪音；配套的滑动螺母、联轴器等标准件均选用通用规格，后期维护更换成本低，无需定制特殊配件。整套结构的走线槽集成在导轨基座侧面，电机线束、控制线路可以沿槽体规整布置，避免座椅调节过程中线束被拉扯、磨损，提升长期使用的可靠性；基座上预留的安装孔位匹配主流乘用车座椅的安装点位，无需额外打孔改孔即可完成适配安装，降低整车装配的工艺难度。
