带齿条齿轮传动的机器人夹持执行结构

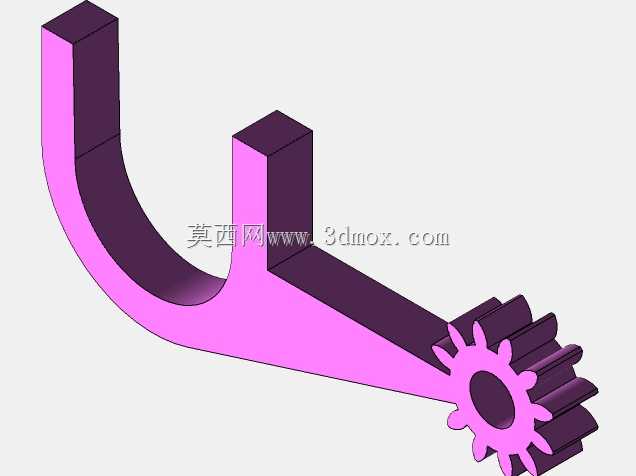

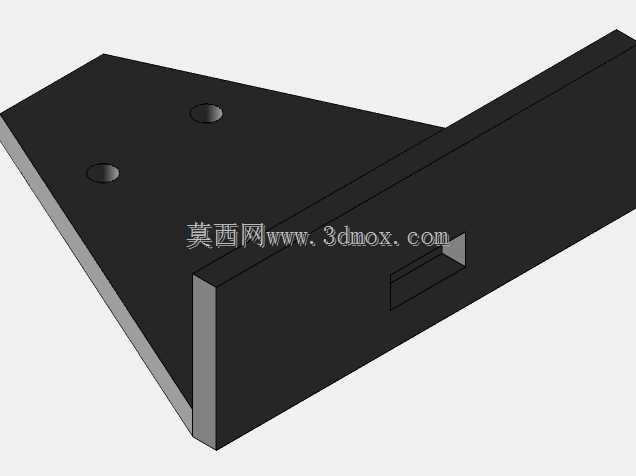

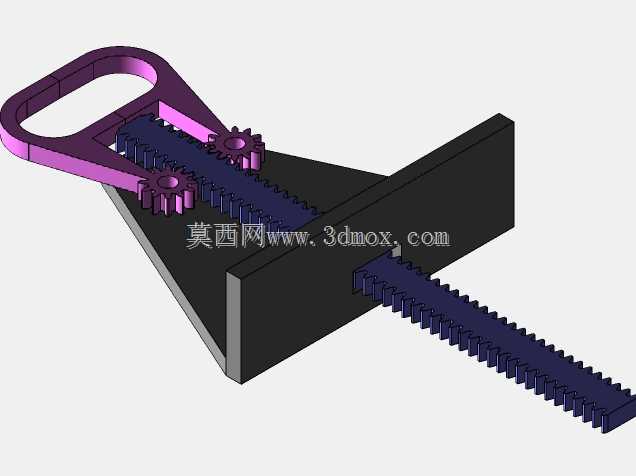

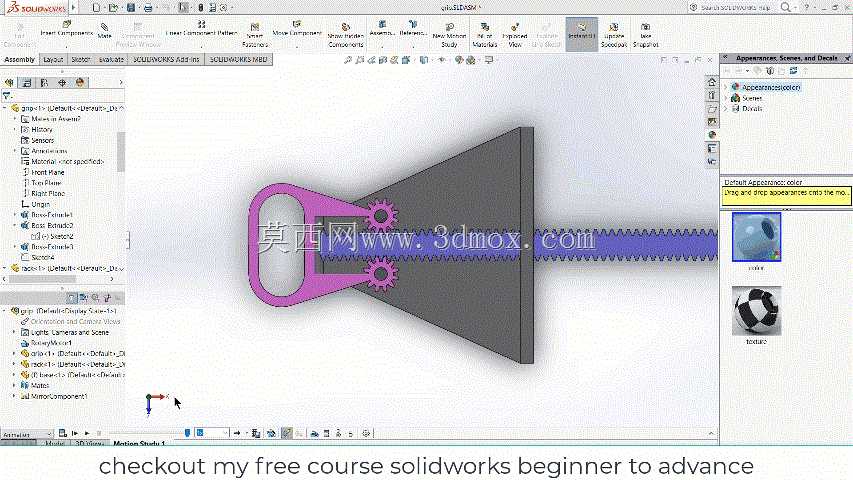

这类带齿条齿轮传动的夹持结构，多部署在轻载工业机器人的末端执行位置，常见于3C电子装配流水线、小型零件分拣工位、实验室样本转运场景中，用来完成规则形状小型工件的抓取、移位、放置动作，相比气动夹爪，纯机械传动的结构无需额外布设气路，适配洁净车间、防爆工位等不允许布设气动管路的特殊作业环境。从结构设计逻辑来看，该夹持机构采用单齿条输入、双齿轮同步输出的传动方案，齿条沿安装基座的直线导轨槽做往复直线运动，上下两个对称布置的齿轮分别与齿条啮合，当齿条受驱动沿轴向移动时，两个齿轮会以相同角速度反向转动，带动与齿轮固连的夹指做同步开合动作，从根源上避免了双夹指运动不同步导致的工件偏斜、夹持力不均问题，夹指的开合行程可通过齿条的移动距离精准控制，适配不同尺寸规格的工件夹持需求。安装边界方面，该夹持结构的基座采用楔形安装面，可直接通过螺栓固定在标准机器人末端法兰盘上，整体外轮廓无突出尖锐结构，夹指内侧做了圆弧过渡处理，抓取脆性工件时可搭配防滑硅胶垫使用，不会对工件表面造成压痕损伤；传动部分的齿轮齿条均采用直齿传动设计，加工难度低，装配时仅需保证齿轮与齿条的啮合侧隙在0.02-0.05mm区间内，即可保证传动过程无卡滞、回程误差控制在极小范围内，日常维护仅需定期在齿面涂抹润滑脂即可，无需复杂的校准调试。结构细节上，夹指的铰接点位置经过力学优化，在齿条输入相同推力的情况下，夹指末端可获得更稳定的夹持力，不会出现夹指越张紧传动死点越大的问题，基座内部预留了驱动元件的安装空间，可根据负载需求选配微型伺服电缸或者直线舵机作为齿条的动力输入，整体结构紧凑，重量较轻，不会给机器人末端带来过大的负载负担，适配负载1-5kg的小型六轴机器人、SCARA机器人使用。在实际产线应用中，这类夹持结构可通过更换不同形状的夹指端头，适配圆柱状、方块状、薄片状等不同外形的工件，比如在电子元件分拣工位更换平口夹指抓取PCB板，在医药样本转运工位更换圆弧夹指抓取采样试管，无需改动整体传动结构，模块化的设计思路可大幅降低产线换型的改造成本，传动路径短、传动效率高的特性，也让该夹持结构的开合响应速度更快，可匹配高速分拣工位的节拍要求，不会因为夹爪动作滞后影响整线的生产效率。
