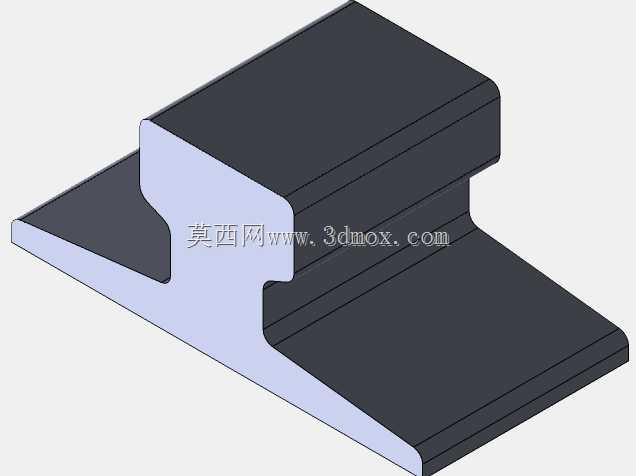

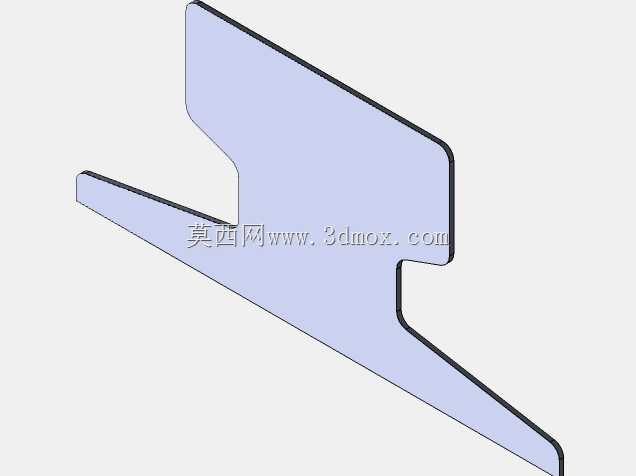

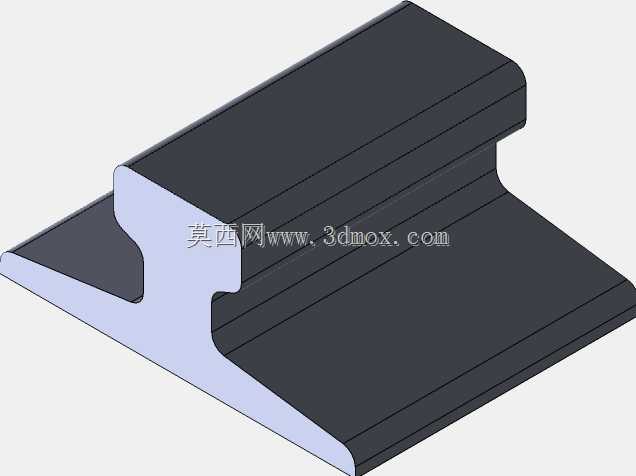

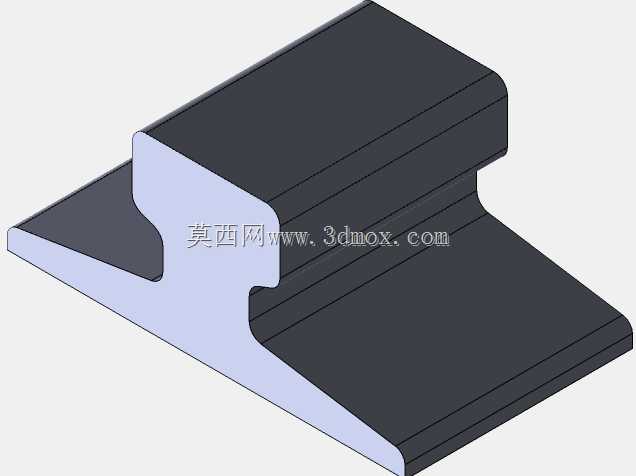

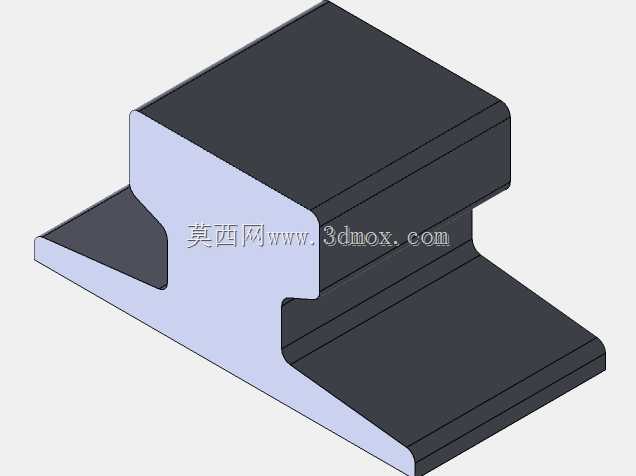

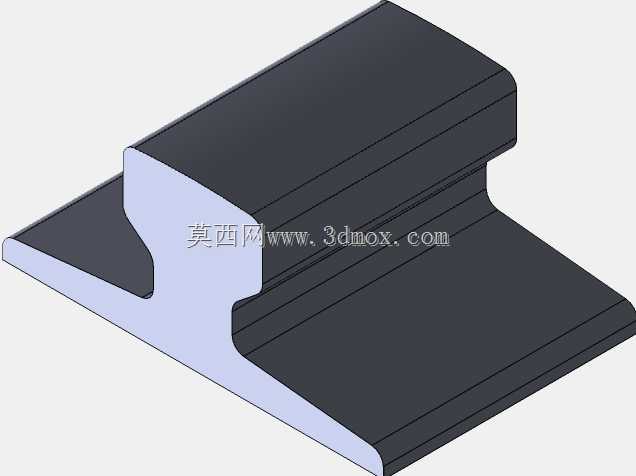

符合DIN536标准的A型起重轨道结构

这类A型钢轨的核心应用场景集中在厂内起重作业区域，包括桥式起重机、门式起重机的走行轨道铺设，也可用于重型物料输送线的承载导轨、厂区重型转运平车的行走路径铺设，部分重载仓储的堆垛设备走行部也会选用该类轨型。从实际使用角度看，该轨型的核心功能是为轮式走行机构提供连续、平整、高刚性的承载接触面，同时承受走行轮传递的垂直载荷、横向冲击载荷以及启动制动时的纵向摩擦力，保障起重设备沿固定路径平稳运行，避免走行过程中出现啃轨、偏移、下沉等问题。设计层面严格遵循DIN536标准的截面参数要求，轨头部分采用圆弧过渡的轮廓，与起重机走行轮的轮缘、踏面轮廓匹配，减少接触应力集中，降低长期运行后的踏面磨损速率；轨腰部分采用等强度的变厚度设计，在保证垂直承载刚度的前提下，尽可能降低截面自重，减少材料消耗；轨底部分设计为宽幅平底结构，增大与下部基础的接触面积，将上部传递的载荷均匀分散到混凝土基础或者钢梁承轨梁上，避免局部压应力过大造成基础破损。安装边界方面，该型钢轨铺设时需保证轨底与承轨梁垫板完全贴合，单根钢轨的接头处需预留符合热胀冷缩要求的伸缩缝隙，相邻轨道的接头错位量需控制在走行轮直径的1/10以内，轨道的水平度、直线度公差需满足起重设备走行的精度要求，横向方向需配套压板组件将轨底与承轨梁牢固固定，避免设备运行过程中轨道出现横向位移。从建模角度还原该轨型时，需重点保证轨头圆弧半径、轨腰厚度、轨底宽度、轨身高度的参数完全符合标准要求，截面轮廓的过渡圆角不能随意简化，否则会影响后续的轮轨接触仿真、轨道压板配套设计的准确性，实际选型时需根据起重设备的额定起重量、轮压大小、运行频次确定单根轨道的长度以及铺设时的支撑间距，避免轨道跨度太大造成运行时的挠曲变形过大，影响设备运行平稳性。
