M5规格翼形蝶形手拧紧固螺母结构

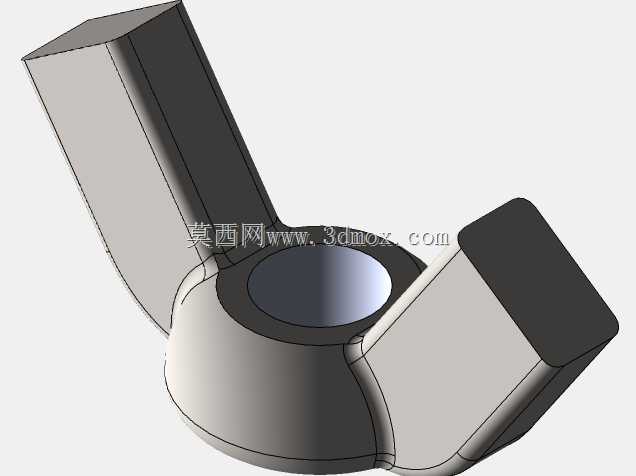

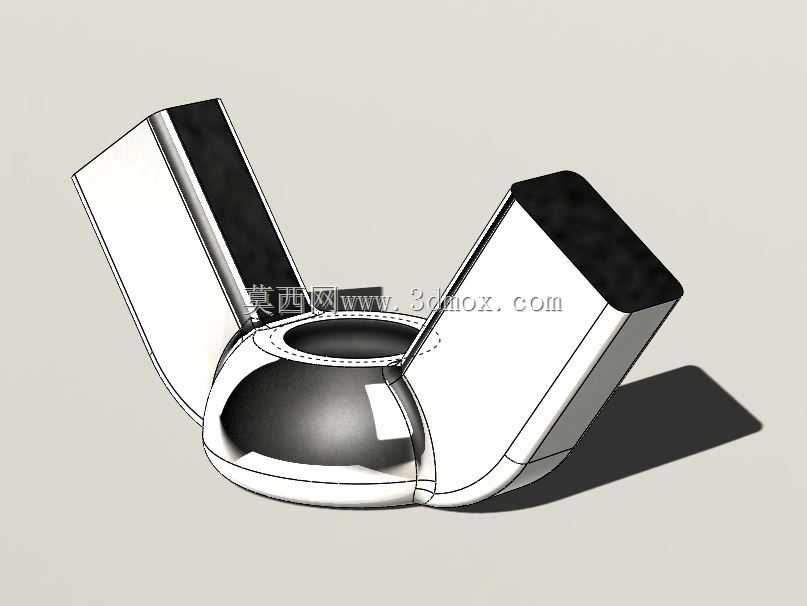

日常设备维保、工装夹具调试、小型机电装配场景里，经常会遇到需要频繁拆装、且不能借助扳手等工具操作的紧固位置，这时候翼形结构的紧固件就成了首选，不需要额外配套工具，徒手就能完成拧紧与松脱操作，大幅提升现场作业的效率，尤其适合需要经常开合的检修盖板、可调式限位挡块、低压电气柜接线端子排固定、小型实验台架装调这类场景。这款M5规格的翼形螺母，核心设计思路就是最大化徒手操作的施力便利性，两侧延伸的翼片完全贴合人体手指捏合施力的形态，翼片表面做了平直的受力面设计，没有多余的圆弧倒角导致打滑，手指捏持旋转时，扭矩可以直接传递到螺纹副上，不需要过大的握力就能达到常规手动紧固的预紧力要求，避免普通六角螺母无工具时无法拧紧、容易松脱的问题。从安装边界来看，这款螺母适配公制M5粗牙螺纹，螺纹段的同轴度公差控制在常规通用紧固件的标准范围内，和同规格螺栓、螺柱配合时不会出现卡滞、偏斜的问题；两侧翼片的外伸尺寸经过合理控制，不会因为翼片过长导致安装后占用过多周边空间，在排布密集的安装位上也不会和相邻的紧固件、结构件产生干涉，同时翼片的厚度经过力学校核，正常手动拧紧的扭矩下不会出现翼片弯折、根部断裂的情况，满足反复拆装的使用寿命要求。和普通滚花手拧螺母相比，翼形结构的力臂更长，相同手指施力下能获得更大的拧紧扭矩，对于需要一定预紧力、又不能使用工具的安装位来说适配性更强；螺母主体的环形底座做了平滑过渡，和被紧固工件表面接触时不会刮伤工件漆面、阳极氧化层，接触面积也比薄螺母更大，能分散紧固压力，避免软质工件表面被压出凹痕。在实际选型应用中，这类翼形螺母不适合大振动、高载荷的永久紧固场景，更多用在需要频繁调整、快速拆装的非永久连接位置，比如自动化设备的安全防护门快拆固定、小型非标设备的工装快换、户外便携装备的组装、民用家具的可调部件连接等场景，安装时只需要注意螺纹对齐，徒手拧到贴合工件后稍加力带紧即可，不需要过度施力导致螺纹滑牙或者翼片变形。建模过程中重点还原了翼片和主体连接位置的圆角过渡结构，这个位置是应力集中区域，实际生产中这个圆角的大小直接影响螺母的抗扭强度，建模时没有做简化处理，完全按照实际冷镦成型的工艺结构做了还原，螺纹部分也按照公制螺纹的标准牙型做了建模，能直接用于装配干涉检查、装配工艺模拟，不需要额外调整结构就能导出工程图用于生产参考。
