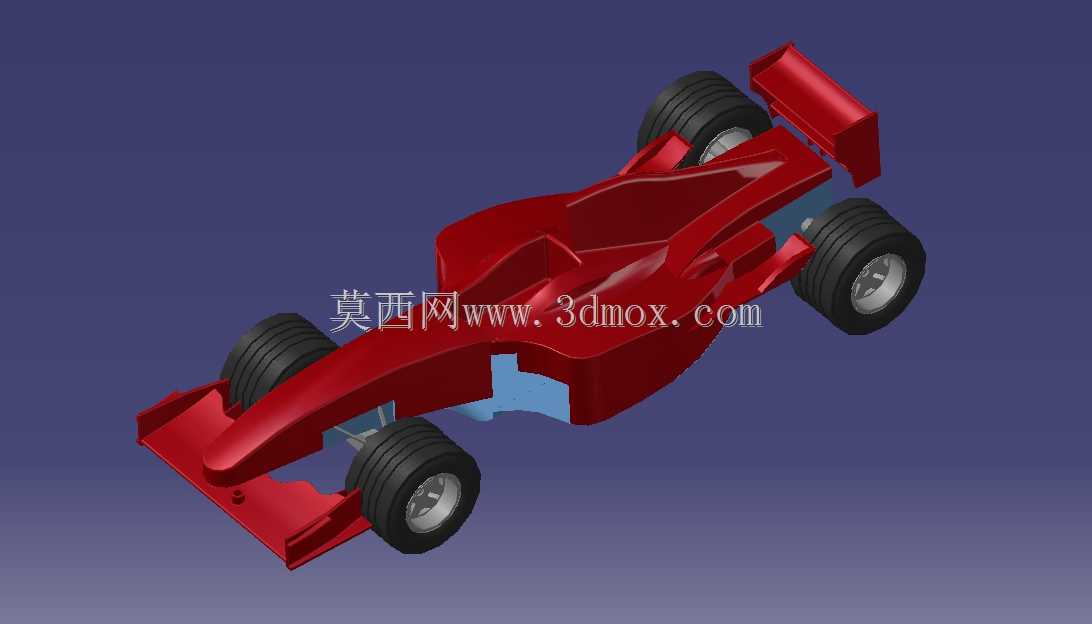

红色方程式赛车整车结构三维数模

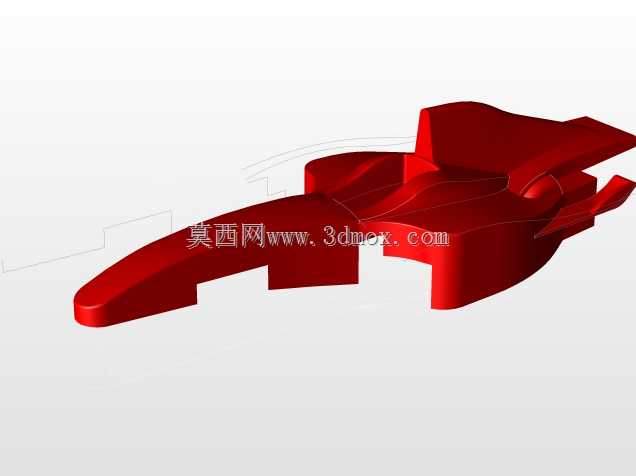

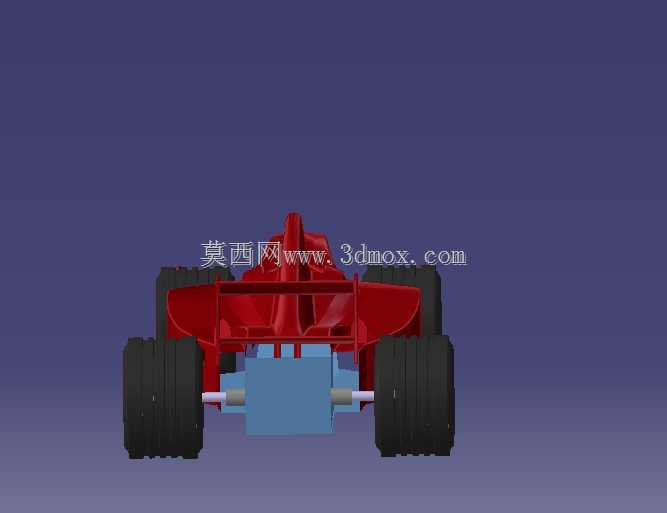

该模型还原了方程式赛车的整车结构布局，可用于赛车结构教学、竞速车辆概念设计验证、空气动力学仿真前期参考等场景。从实际工程视角看，这类单座竞速车辆的设计核心围绕空气下压力控制、整车重量分配、动力传动路径布局展开，模型中完整呈现了开放式车轮布局、前翼导流结构、侧箱散热通道、尾翼整流组件、单体壳式车身主体的结构关系。在设计思路上，前翼采用多层翼片结构，可在车辆行进时梳理前部气流，将部分气流导向侧箱散热区域，同时为前轮提供破风效果，减少轮胎周边乱流带来的行驶阻力；侧箱区域预留了动力单元与散热系统的安装空间，模型中呈现的侧部内凹结构，是为了引导气流快速通过散热鳍片区域，带走动力单元工作产生的热量，同时避免气流在车身中部形成紊流影响尾部下压力。车身主体采用流线型收窄设计，从驾驶舱位置向尾部逐步收束，配合尾部扩散器与尾翼结构，可在车辆高速行驶时在车身底部形成低压区，提升轮胎抓地力，满足高速过弯时的附着力需求。车轮采用宽幅热熔胎结构，轮辋预留了制动系统的安装空间，前后轮距的设定参考了传统方程式赛车的布局边界，前轮转向角度预留范围可满足赛道低速弯角的转向需求，后轮与传动半轴的连接位置做了结构简化，可用于后续传动系统的匹配设计。尾翼采用主翼加副翼的双层结构，安装位置高于后轮最高点，可在不干扰后轮气流的前提下提供足够的空气下压力，尾翼端板的造型可梳理尾部侧向气流，减少车尾涡流带来的行驶阻力。模型中驾驶舱位置预留了单体壳生存舱的结构空间，符合竞速车辆的安全结构设计逻辑，可用于后续驾驶舱人机工程验证、安全防护结构的匹配设计。在安装边界上，整车前部防撞结构、侧部防擦块、尾部碰撞缓冲结构的位置都做了对应呈现，可作为赛事规则适配性验证的基础参考，前悬挂与后悬挂的安装点位置清晰，可用于后续悬挂系统的硬点匹配与运动仿真分析。这类模型在实际使用中，可作为高校车辆工程专业赛车设计课程的教学案例，也可作为业余赛车设计团队的概念验证基础数模，帮助设计人员快速梳理整车结构布局，减少前期方案迭代的时间成本。
