多工位快换式钻套工装结构设计

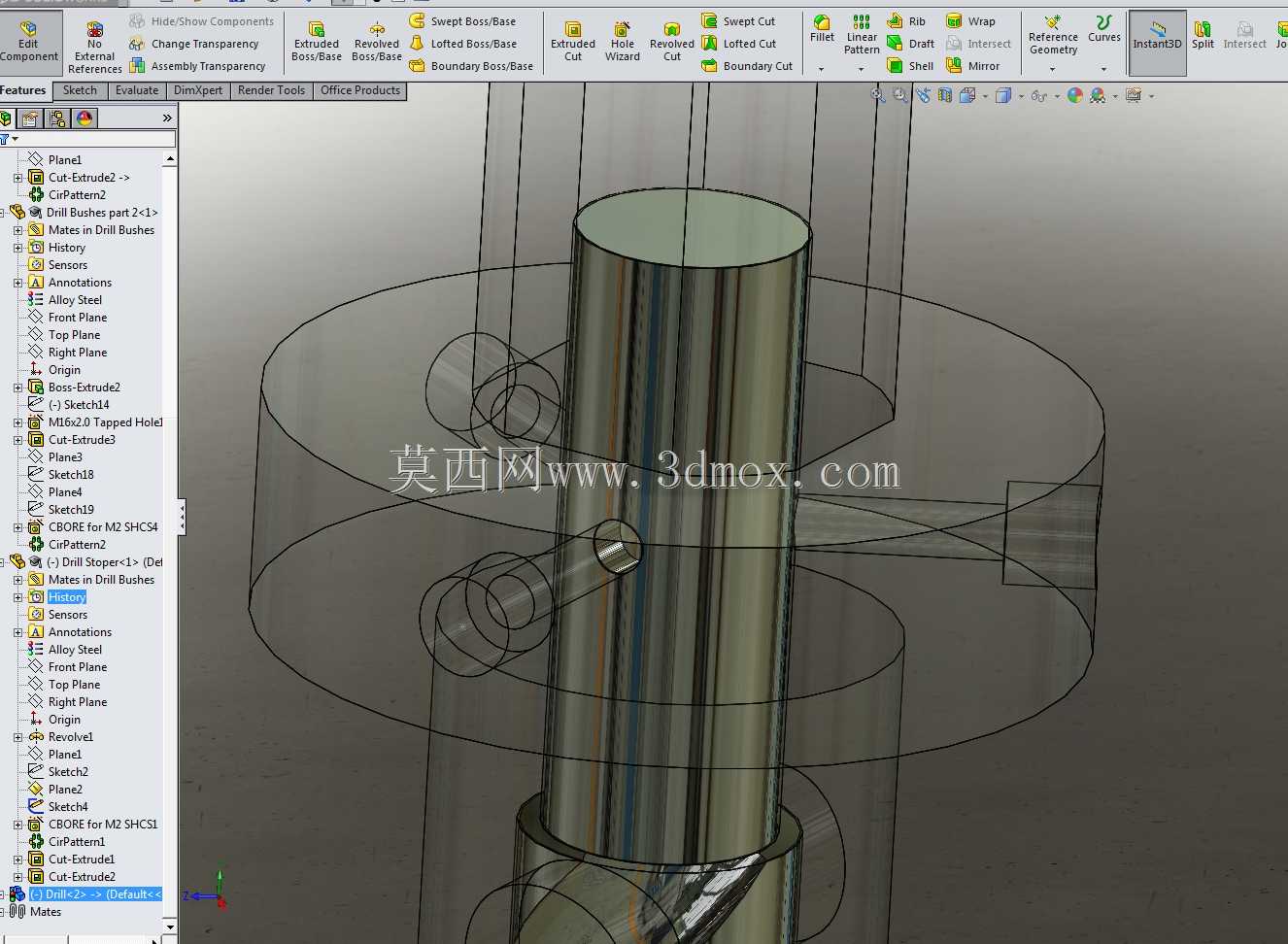

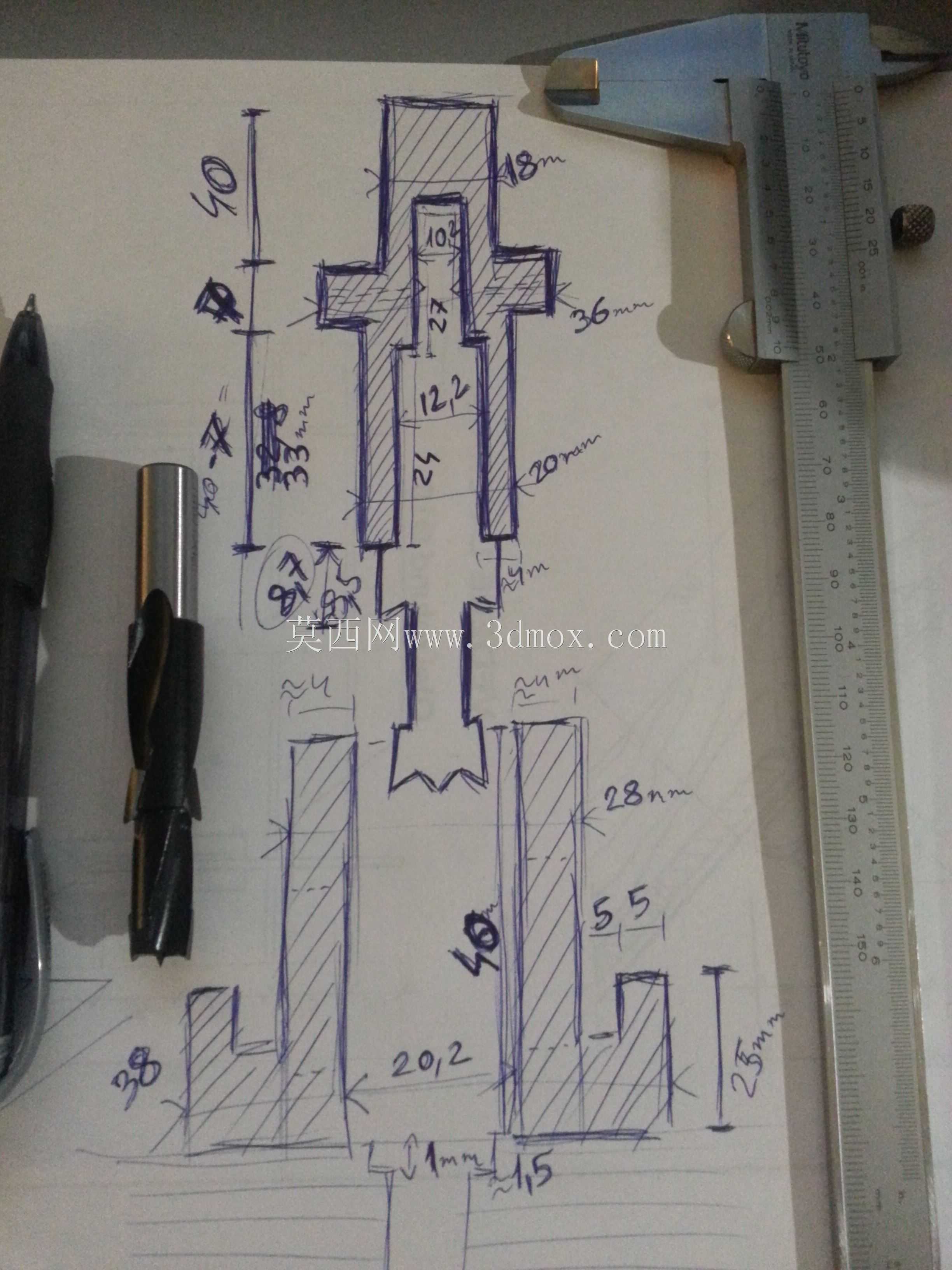

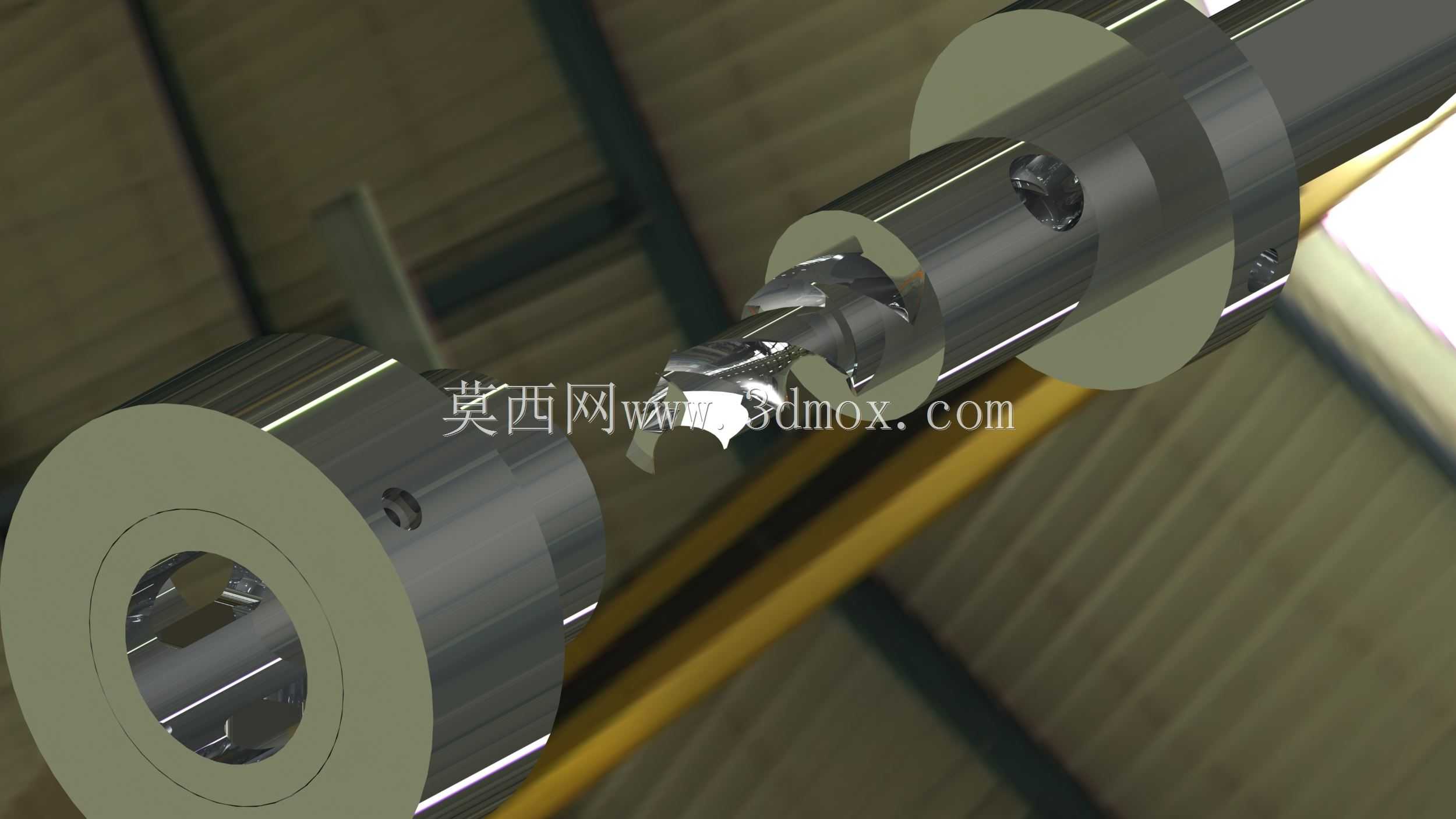

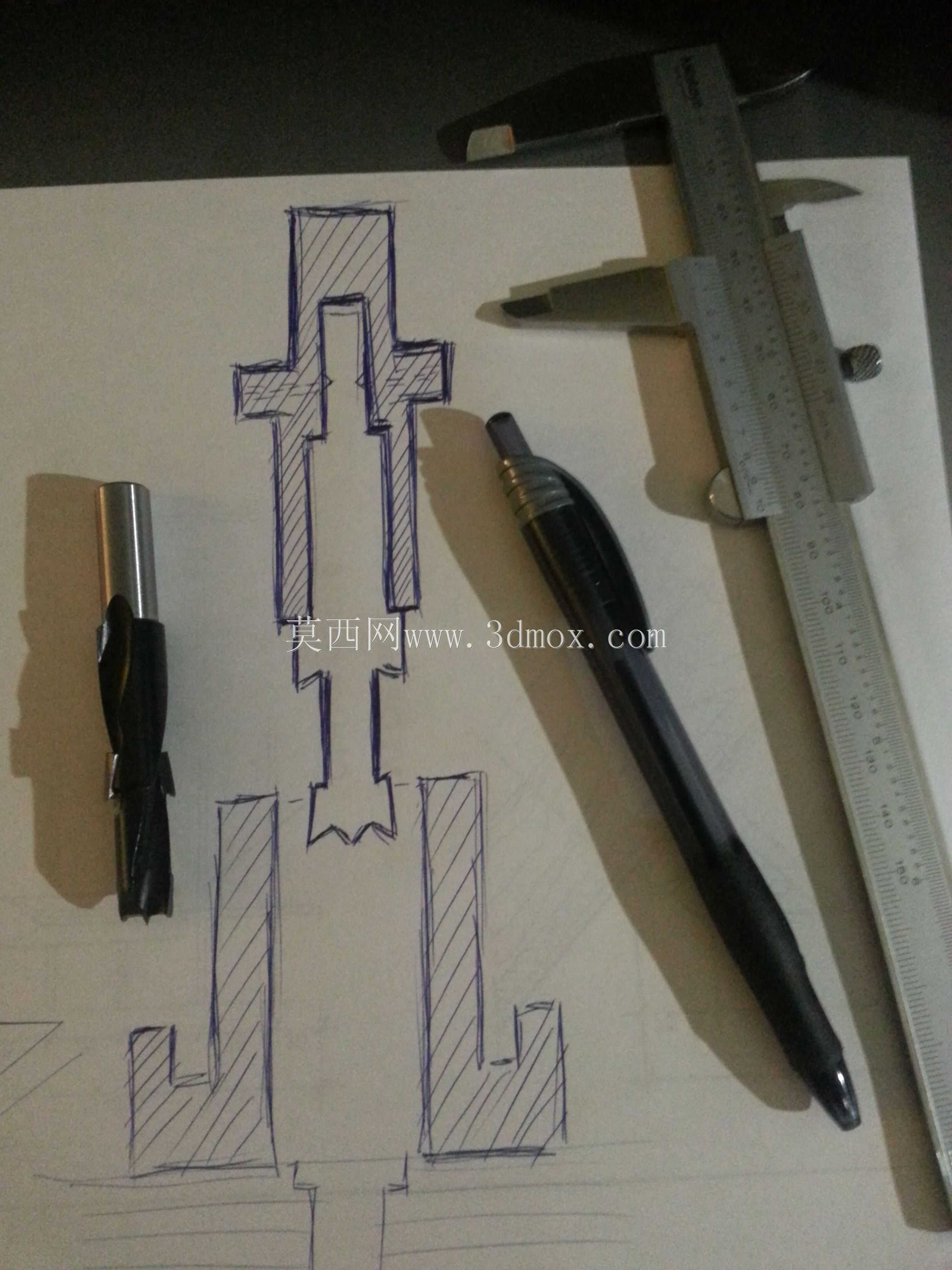

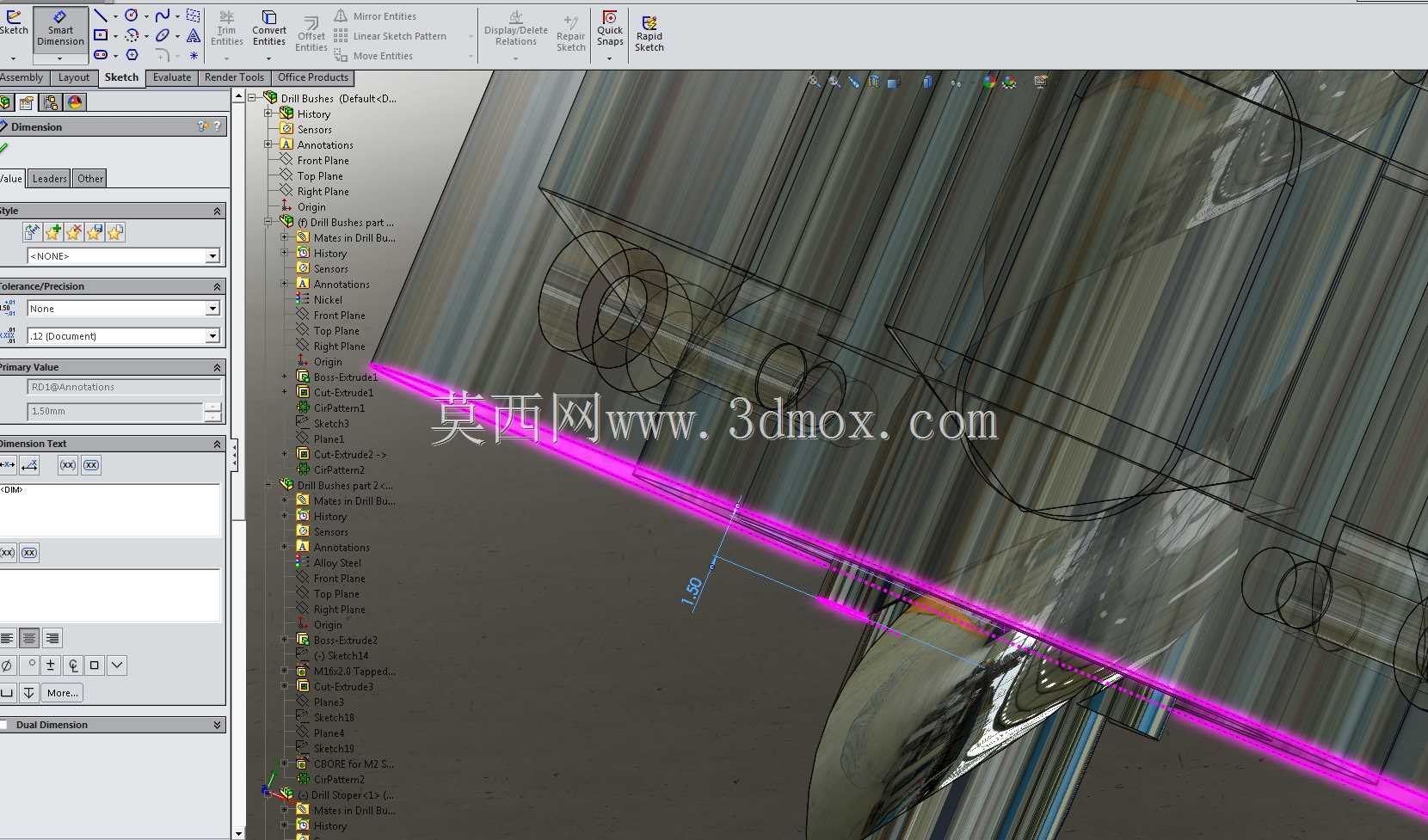

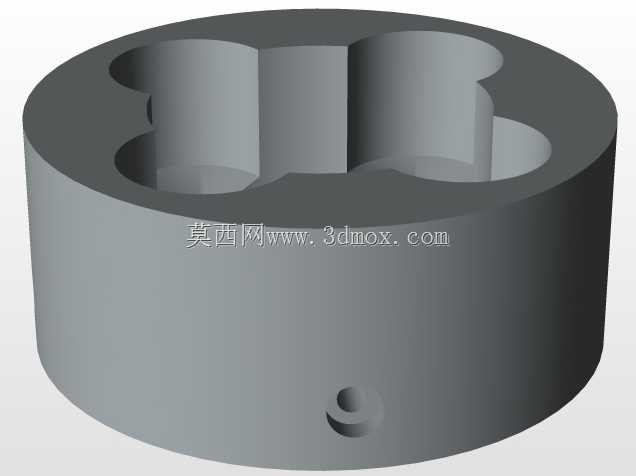

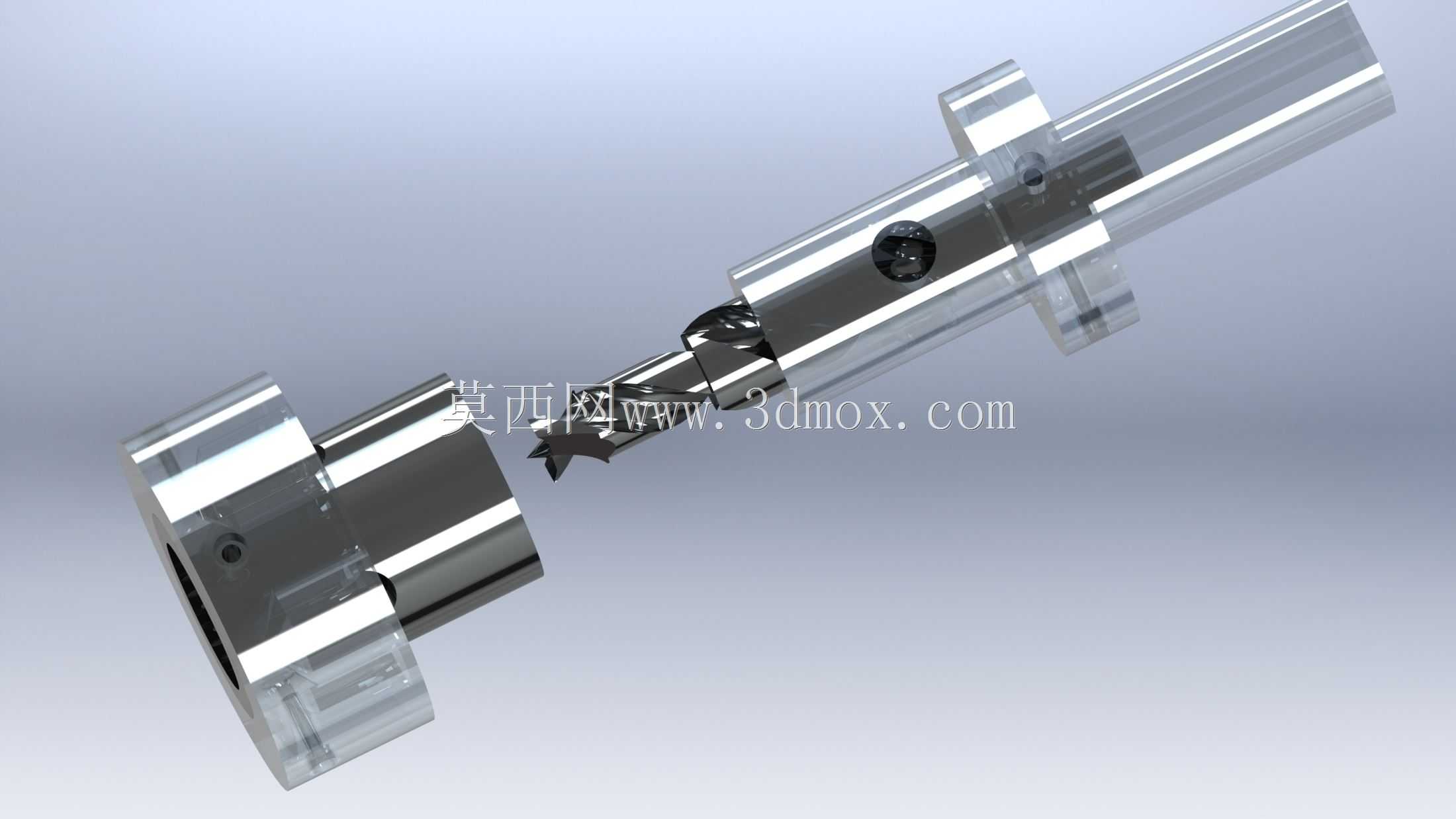

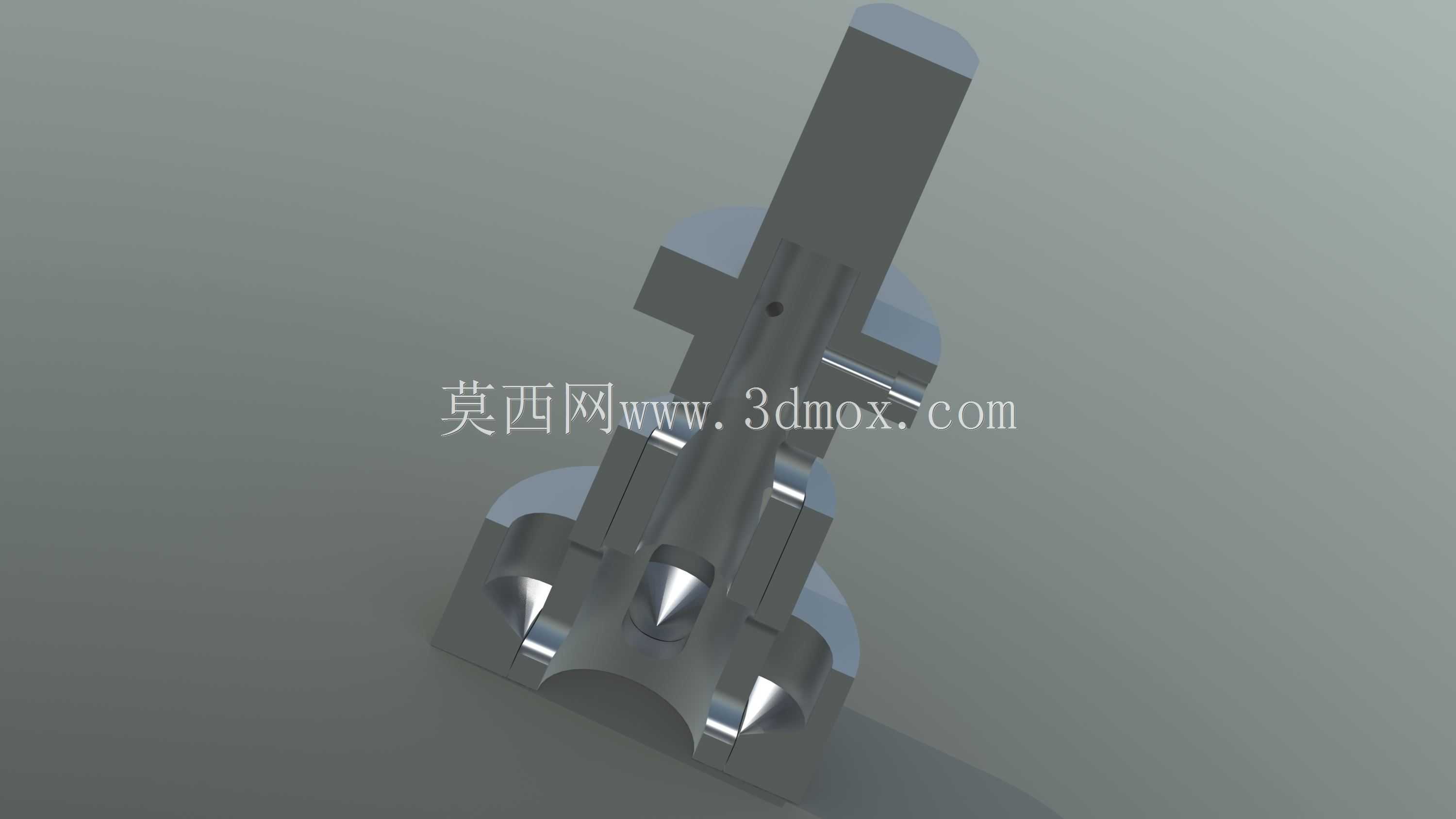

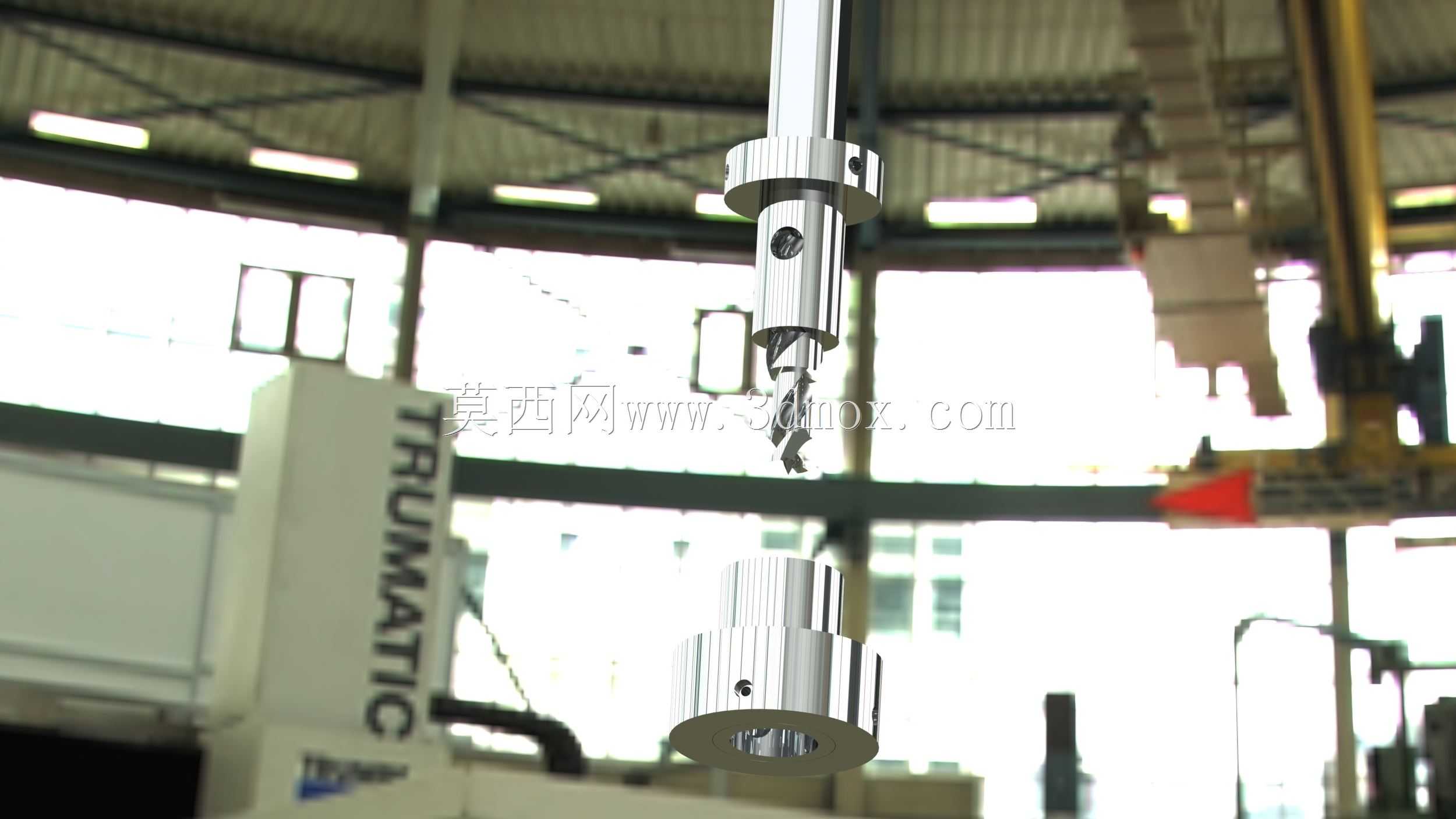

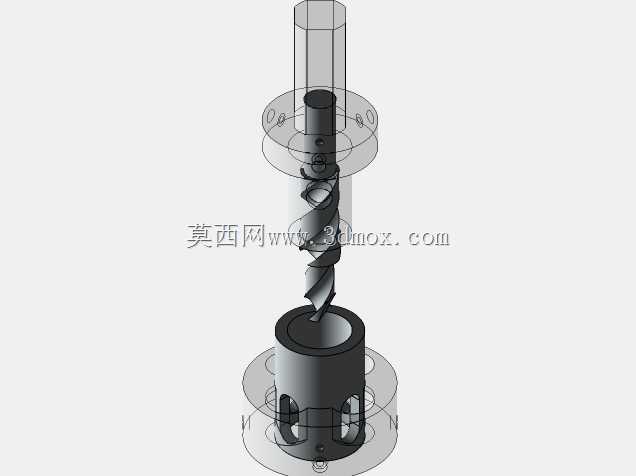

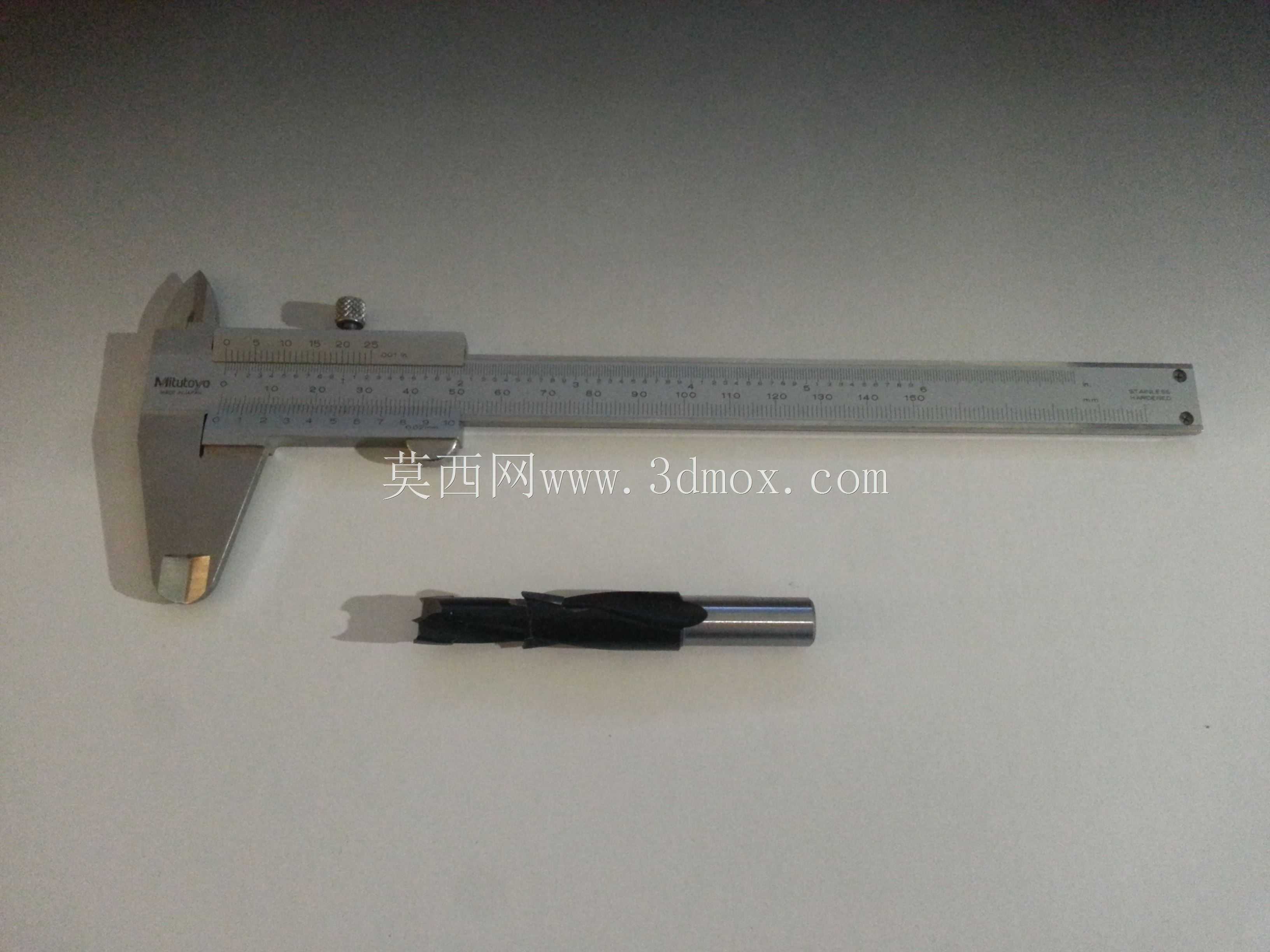

在钻床、镗床等孔加工设备的工装体系里，钻套是决定孔位精度、加工一致性的核心定位元件，这套多工位集成式钻套结构，主要面向多孔位同步加工、频繁换刀的批量生产场景，常见于汽车零部件、液压阀块、五金冲压件的二次加工工序中，能有效减少划线找正的辅助时间，避免钻头入钻时的偏摆问题。从结构设计逻辑来看，该钻套摒弃了传统单孔分体式钻套的安装方式，采用一体式基体集成多个导向孔位，基体上部设置的扁方结构，是为了适配工装夹具上的防转卡槽，安装时直接嵌入对应槽位即可完成周向定位，无需额外打紧定位销，换型时只需向上拔出即可完成拆卸，适配小批量多品种的柔性生产需求。基体下部的法兰凸缘是安装定位的核心边界，凸缘外径与夹具安装孔的配合公差控制在H7/g6间隙配合区间，既保证安装时的同轴度，又不会因为配合过紧导致拆卸卡滞，凸缘的厚度尺寸经过受力校核，能承受钻头高速切削时的轴向反力，避免长时间加工后出现基体下沉偏移。每个导向孔的入口处都设计了锥形倒角，一方面是引导钻头快速入位，减少钻头端部与孔口的刚性碰撞，另一方面也能储存少量切削液，在钻孔过程中随钻头进给带入切削区域，降低导向孔与钻刃的摩擦磨损。不同孔径的导向孔在基体上的排布，完全匹配被加工工件的孔位坐标，孔间距公差控制在±0.02mm以内，能保证一次装夹即可完成所有孔位的加工，避免多次移位带来的累积误差。导向孔内壁做了表面硬化处理，硬度达到HRC60以上，比普通高速钢钻头的硬度高出10HRC左右，长期使用不会出现内壁拉毛、孔径扩大的问题，当导向孔磨损到公差上限时，可直接更换整个钻套基体，无需对夹具本体进行二次修磨，大幅降低工装维护成本。在实际使用场景中，这类钻套常搭配钻模板使用，上部的扁方结构还能适配快换压板，在自动生产线中可配合机械手完成自动换套动作，无需人工干预即可适配不同孔径的加工工序，相比传统的固定钻套，换型时间能缩短70%以上，尤其适合加工中心的多工序集中加工场景。设计时还考虑了排屑空间，每个导向孔的出口端都做了沉台让位，避免钻削过程中铁屑堆积在孔口刮伤工件表面，同时也方便压缩空气从侧面吹走铁屑，防止铁屑卡入导向孔造成钻头折断。
