牧场奶牛称重限位作业平台结构设计

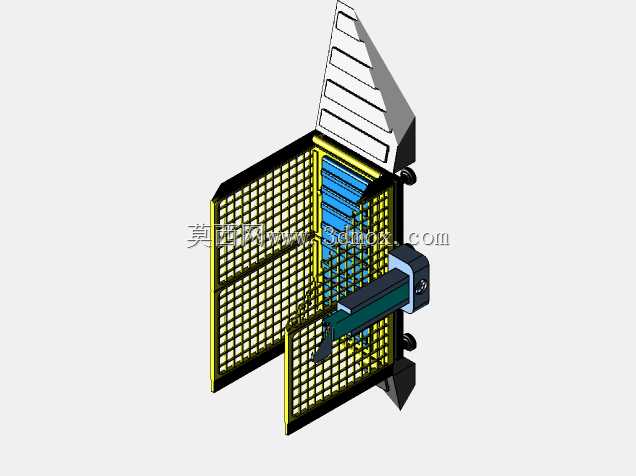

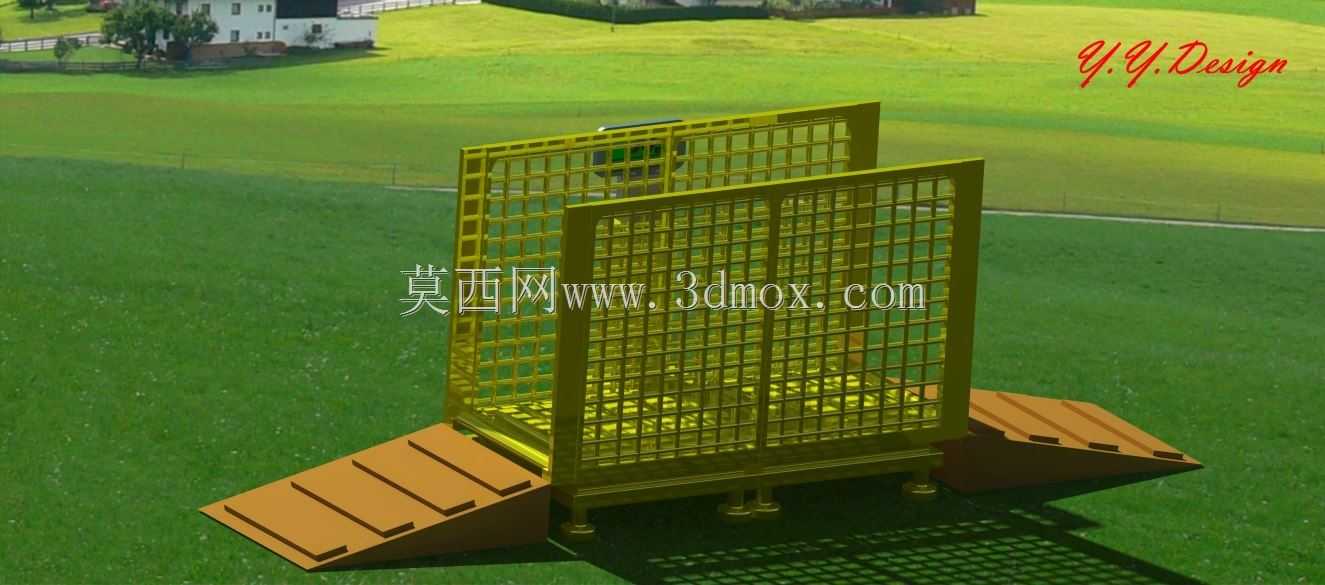

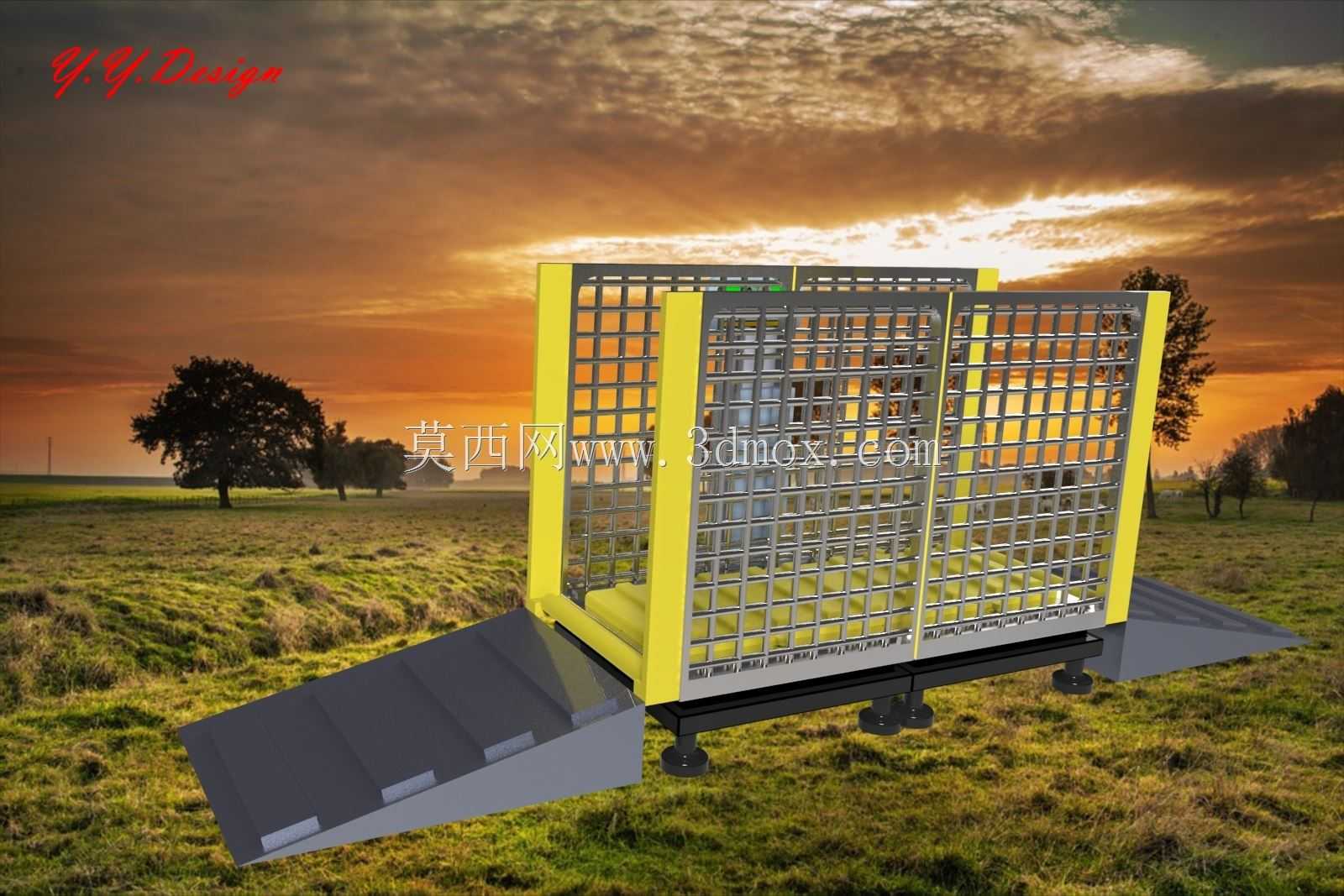

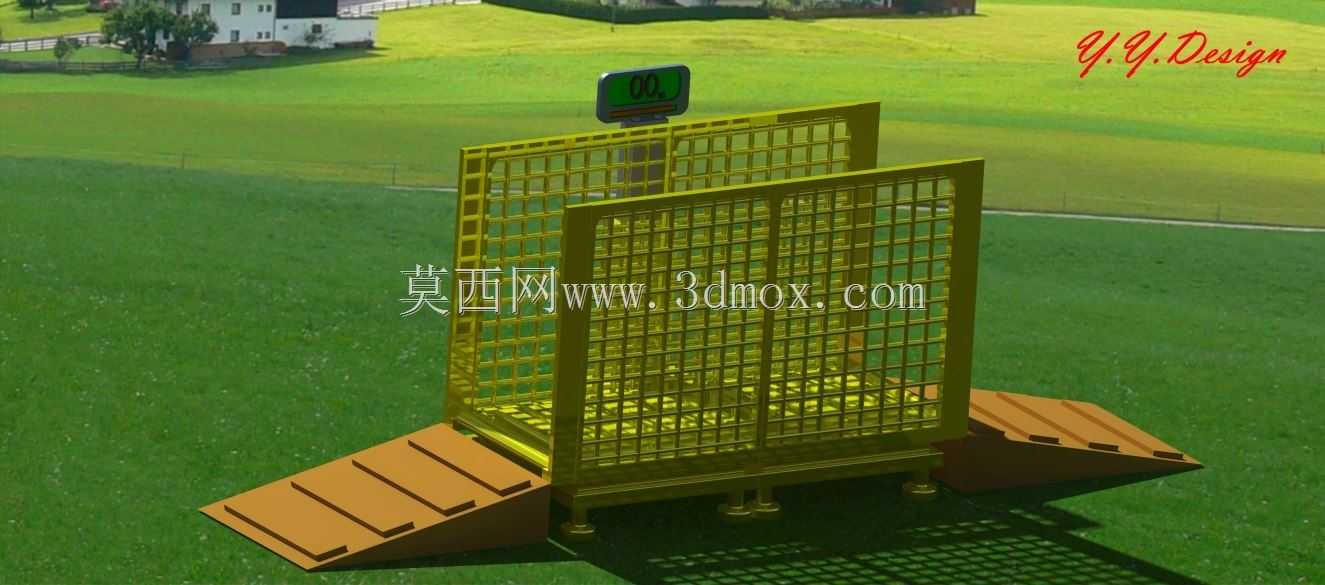

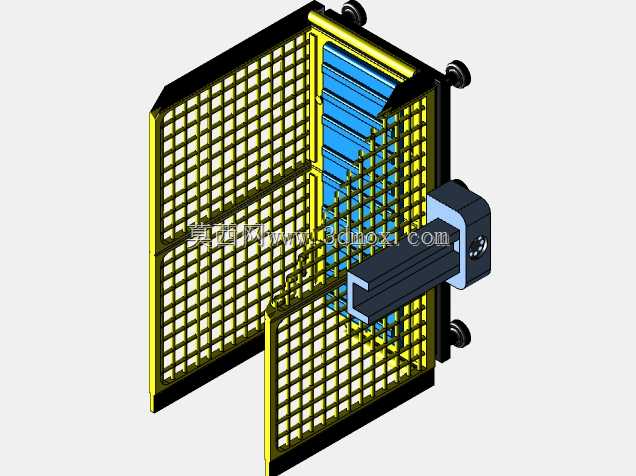

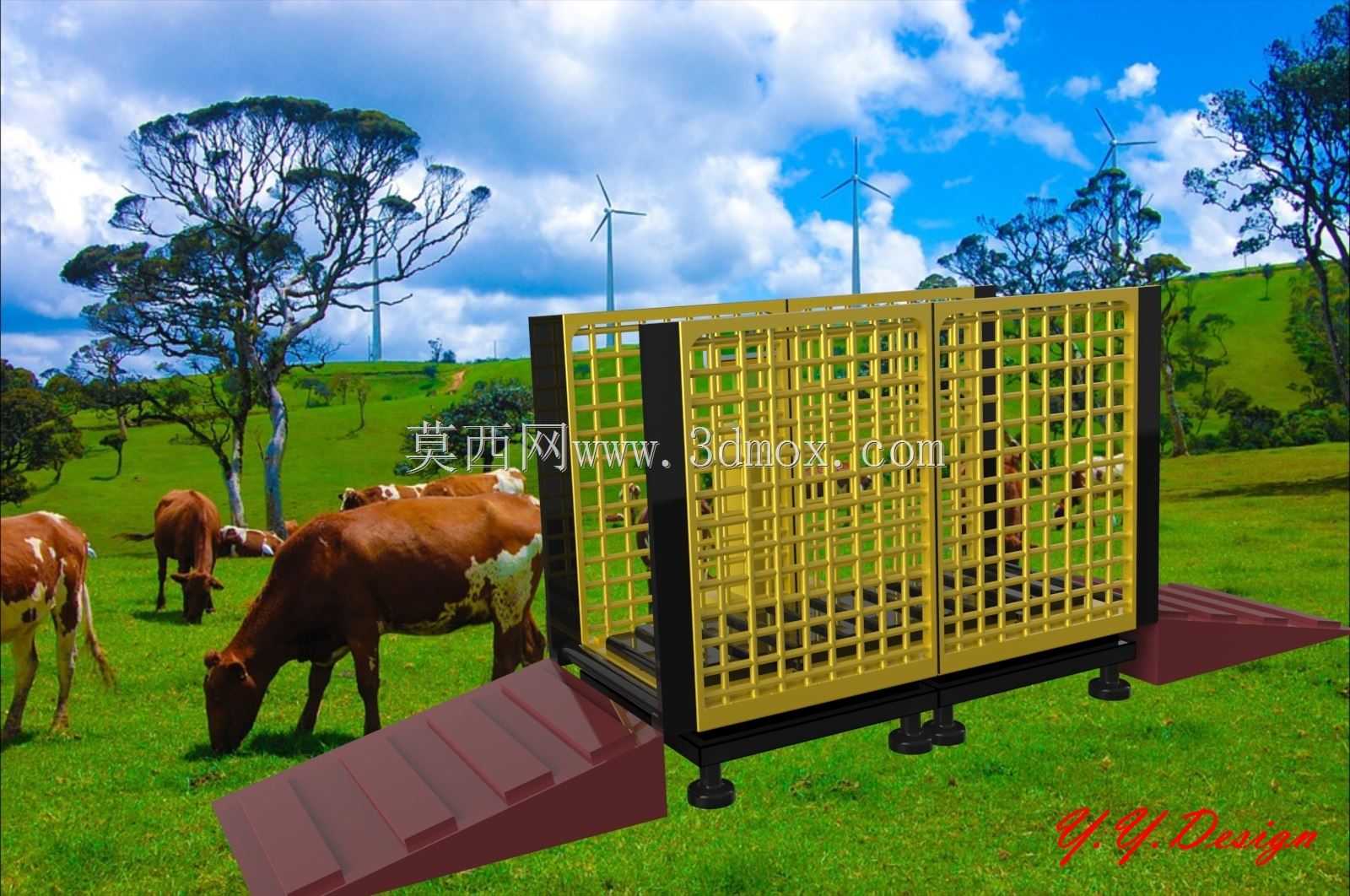

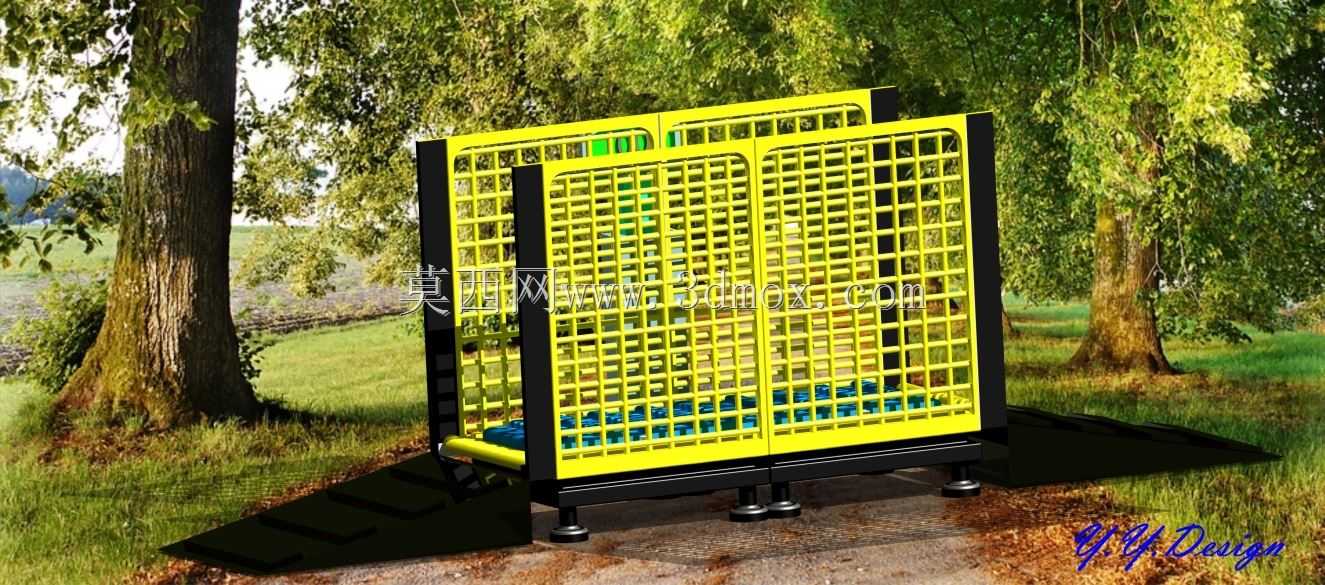

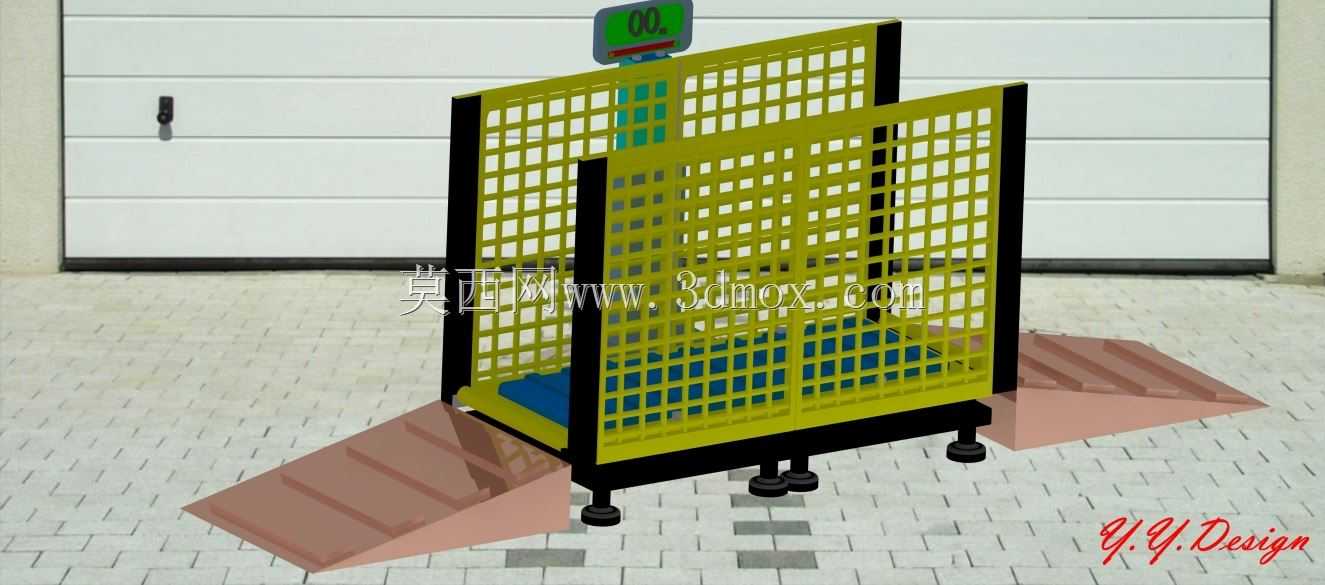

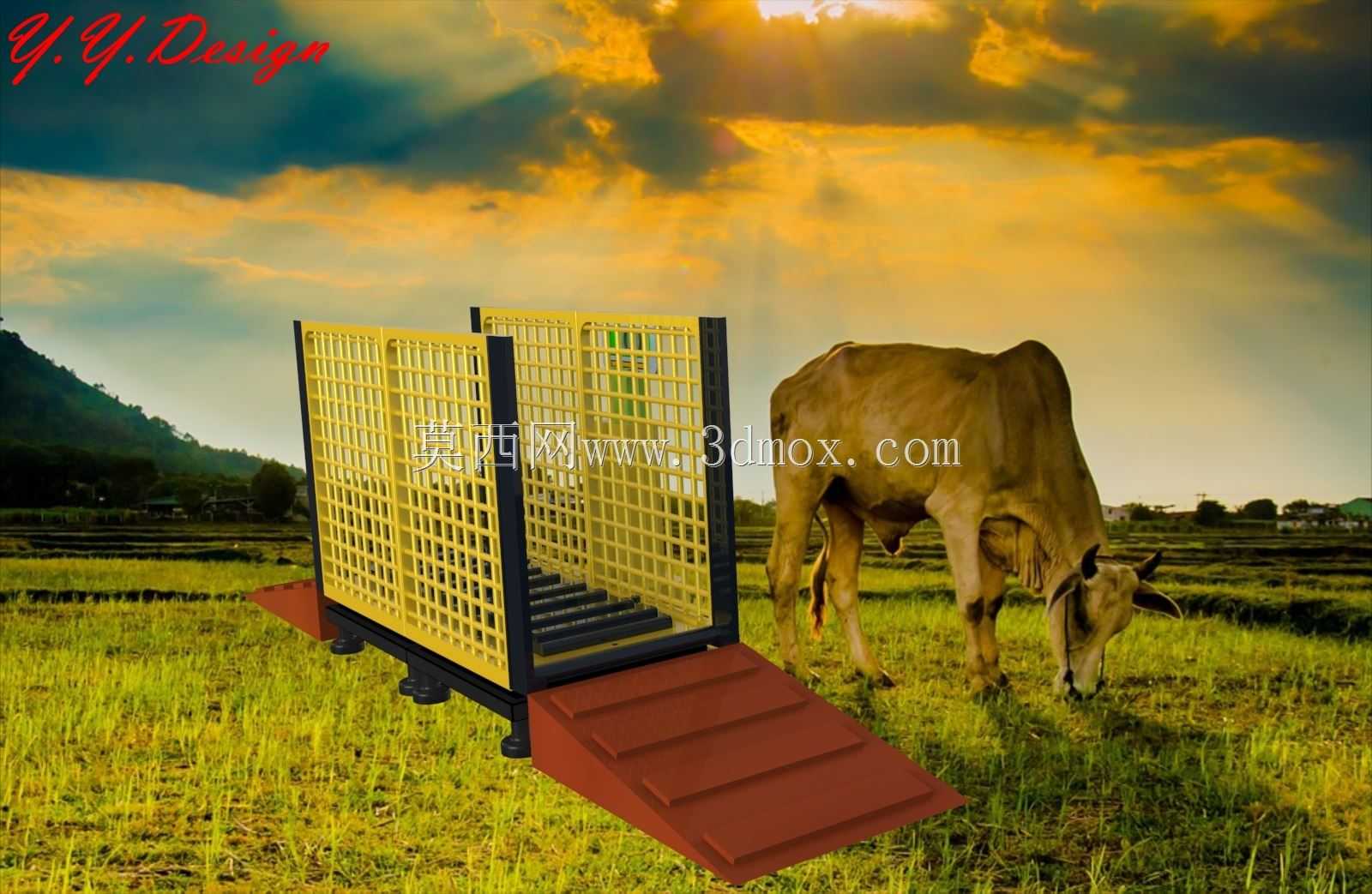

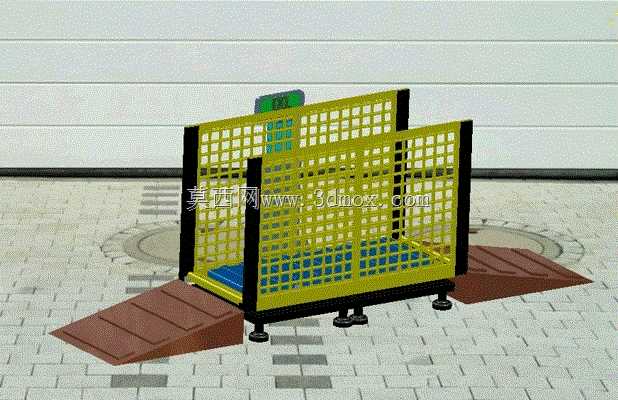

这款设备主要面向规模化奶牛养殖场景，核心用于奶牛日常体重监测、体况评估环节的限位承载作业，解决传统称重过程中奶牛随意走动导致数据偏差、人员近身操作存在安全隐患的实际问题。从结构设计逻辑来看，整体采用分体式组装思路，主体承载框架选用方管焊接成型，两侧设置格栅式防护栏，格栅间隙控制在120mm左右，既能够避免奶牛头部、腿部伸出护栏造成卡滞，又能保证作业人员全程清晰观察奶牛状态，不会出现视觉盲区。平台入口处设置两段式斜坡导板，导板表面做等距防滑凸起处理，斜坡坡度控制在15度以内，适配奶牛行走步幅，避免奶牛上下平台时打滑踩空，导板与主平台采用铰接连接，可根据场地地面平整度微调搭接角度，适配不同硬化程度的牧场地面。主承载平台的台面采用花纹钢板铺设，底部均匀布置称重传感器安装位，安装位预留了传感器接线走线槽，所有走线均隐藏在框架型材内部，避免奶牛踩踏、粪尿腐蚀造成线路损坏。两侧护栏的间距可根据不同生长阶段的奶牛体型做小幅调整，调整范围在700mm到900mm之间，适配育成牛、成乳牛不同体宽的限位需求，护栏端部设置可开合的挡门结构，挡门采用插销式锁止机构，操作时人员无需进入护栏内部即可完成开关动作，降低作业风险。从安装边界来看，整套设备整体长度约3200mm，宽度约1100mm，主平台台面距地面高度为200mm，安装时仅需对场地做简单硬化找平，无需做预埋基础，可根据牧场牛群流转路线灵活移位，适配不同挤奶厅、待挤区的场地布局。设备整体做热浸镀锌防腐处理，能够耐受牧场高湿度、高腐蚀的使用环境，日常维护仅需定期清理台面残留的粪污、检查铰接部位的润滑情况即可，无需复杂的保养流程。在实际使用过程中，奶牛沿斜坡引导走上平台后，两侧护栏会限制奶牛的左右移动空间，端部挡门关闭后奶牛仅能保持站立姿态，不会出现转头、后退的情况，底部称重模块可快速采集稳定的体重数据，相比传统地磅称重，数据采集效率提升40%以上，同时无需人员近身牵拉奶牛，大幅降低了养殖人员被奶牛踢碰的作业风险。
