农业机具红色焊接承载机架结构

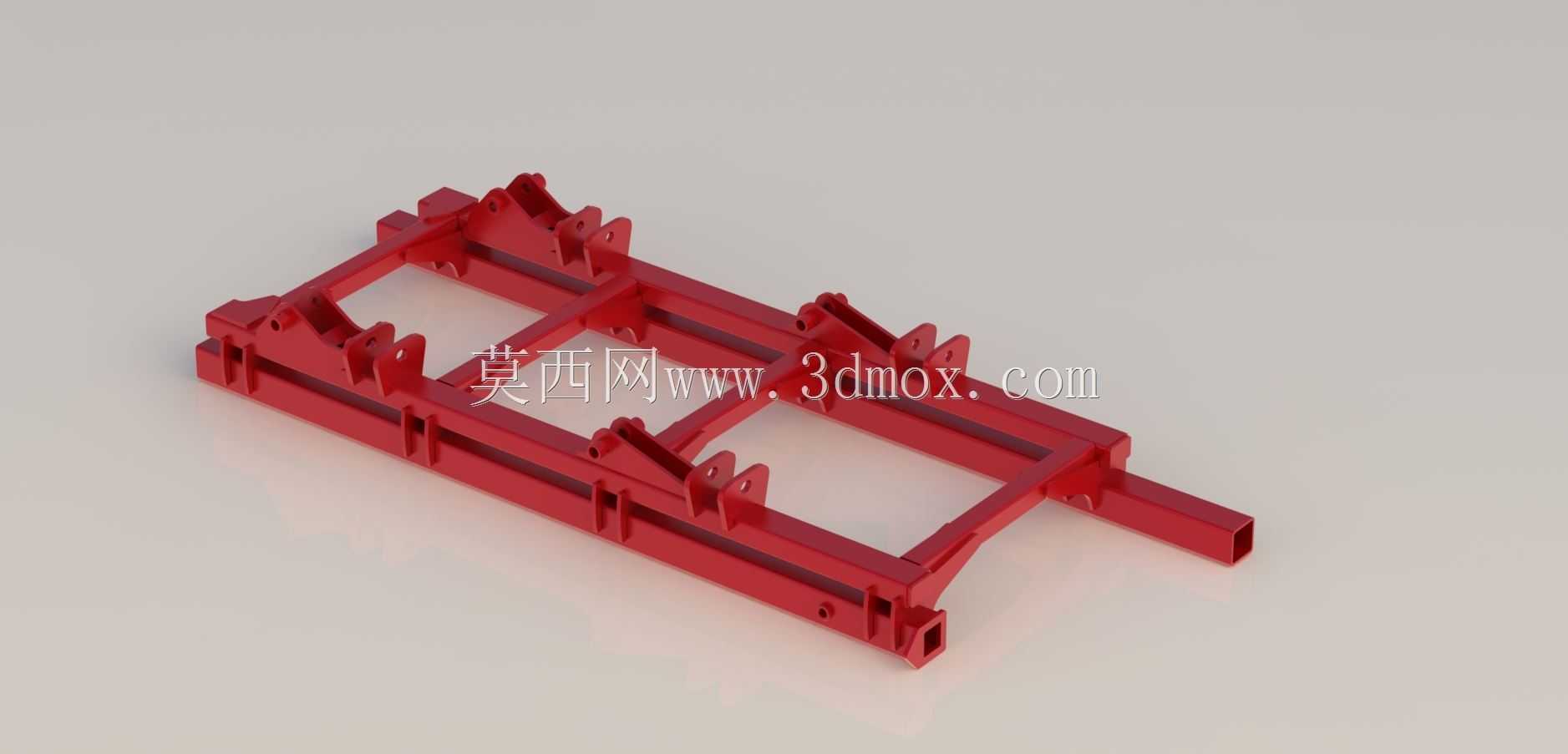

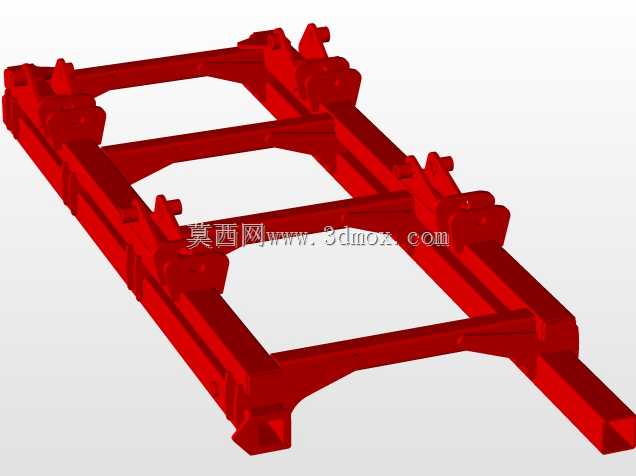

该机架为农业作业机具的核心承载基体，主要配套于耕整、播种类牵引式农机具，在田间作业场景中承担整机部件安装固定、作业载荷传递的核心作用，作业时需承受土壤反作用力、部件振动冲击以及地形起伏带来的交变载荷，因此结构设计优先保障刚性与载荷传递路径的合理性。从结构布局来看，整体采用长条形框架式设计，主体由多根矩形截面型材拼焊而成，纵向设置两根主承载梁作为核心传力路径，横向通过多根横梁连接形成封闭框型结构，有效提升整体抗扭性能，避免田间颠簸作业时出现结构变形。机架前端延伸出的矩形管段为牵引连接端，用于与拖拉机后悬挂机构完成挂接，牵引端的截面尺寸与挂接点位间距匹配主流农用拖拉机的悬挂接口标准，安装时可直接通过悬挂销完成固定，无需额外改制连接结构。机架上分布的多组带安装孔的凸耳结构，分别对应作业部件、传动组件、防护装置的安装点位，每个凸耳的焊接位置都经过载荷校核，确保作业时各部件的作用力能够直接传递到主承载梁上，避免局部应力集中导致焊缝开裂。设计过程中针对农机作业的复杂工况，在横梁与纵梁的连接位置均设置了三角形加强筋，提升节点处的连接强度，同时整体框架预留了足够的镂空空间，既可以减轻机架自身重量，降低牵引负载，也能避免作业时泥土、秸秆在机架上堆积卡滞，影响机具正常运转。从安装边界来看，机架整体宽度匹配常规垄作农业的作业幅宽要求，底部预留的离地间隙能够满足田间作业时越过作物根茬、田埂的通过性需求，各安装点位的孔位公差按照农机通用安装标准设定，可兼容同类型不同规格作业部件的换装需求，无需重新打孔即可完成部件适配。该结构的焊接工艺采用二氧化碳气体保护焊，所有焊缝均为连续角焊缝，焊后进行去应力处理，避免长期交变载荷下出现焊缝疲劳失效，表面涂覆的红色防锈涂层适配农机户外作业的防腐蚀需求，能够抵御田间潮湿环境、农药化肥带来的腐蚀，延长结构使用寿命。
