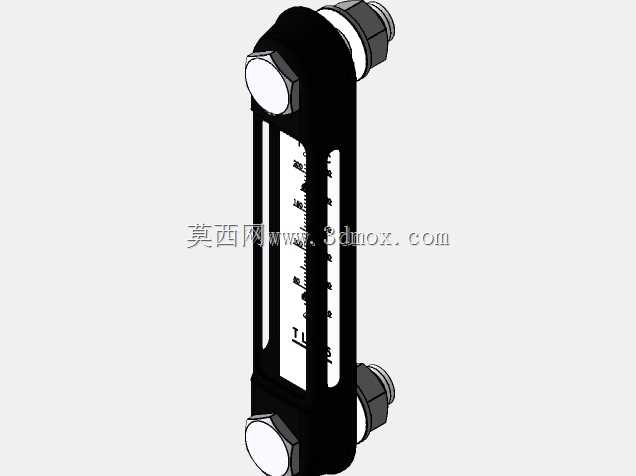

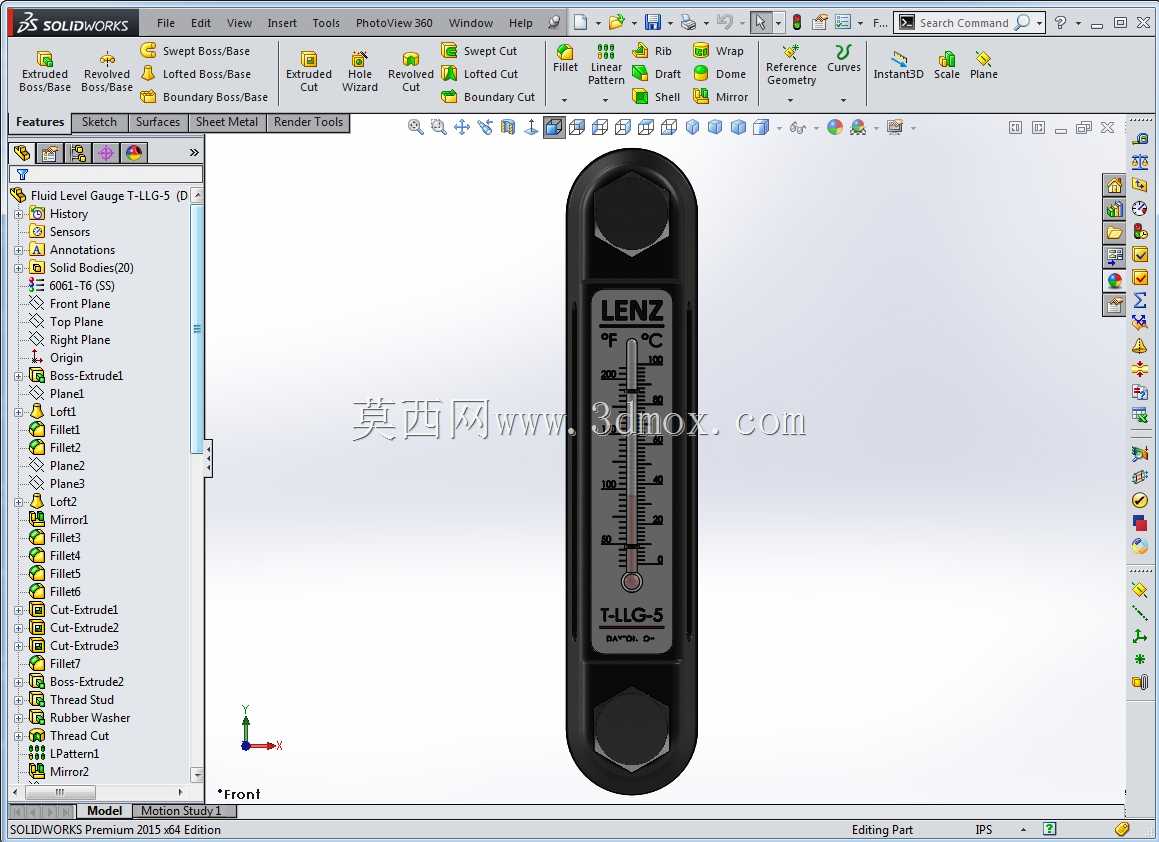

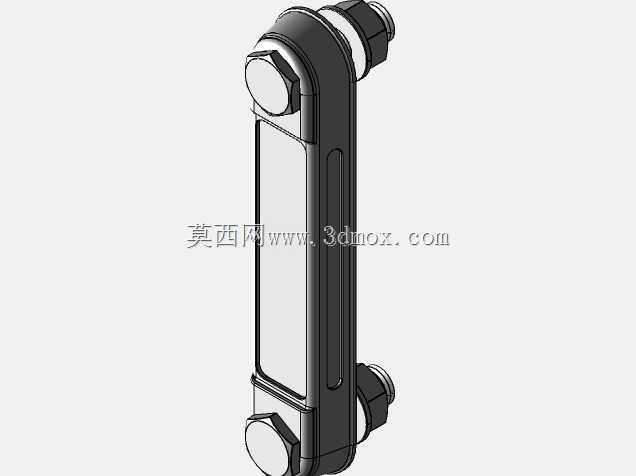

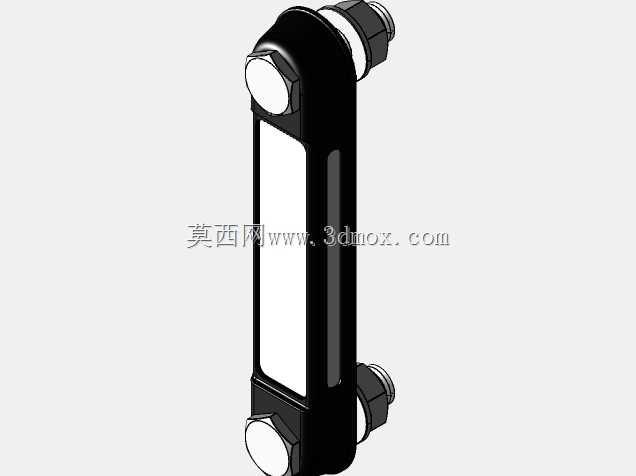

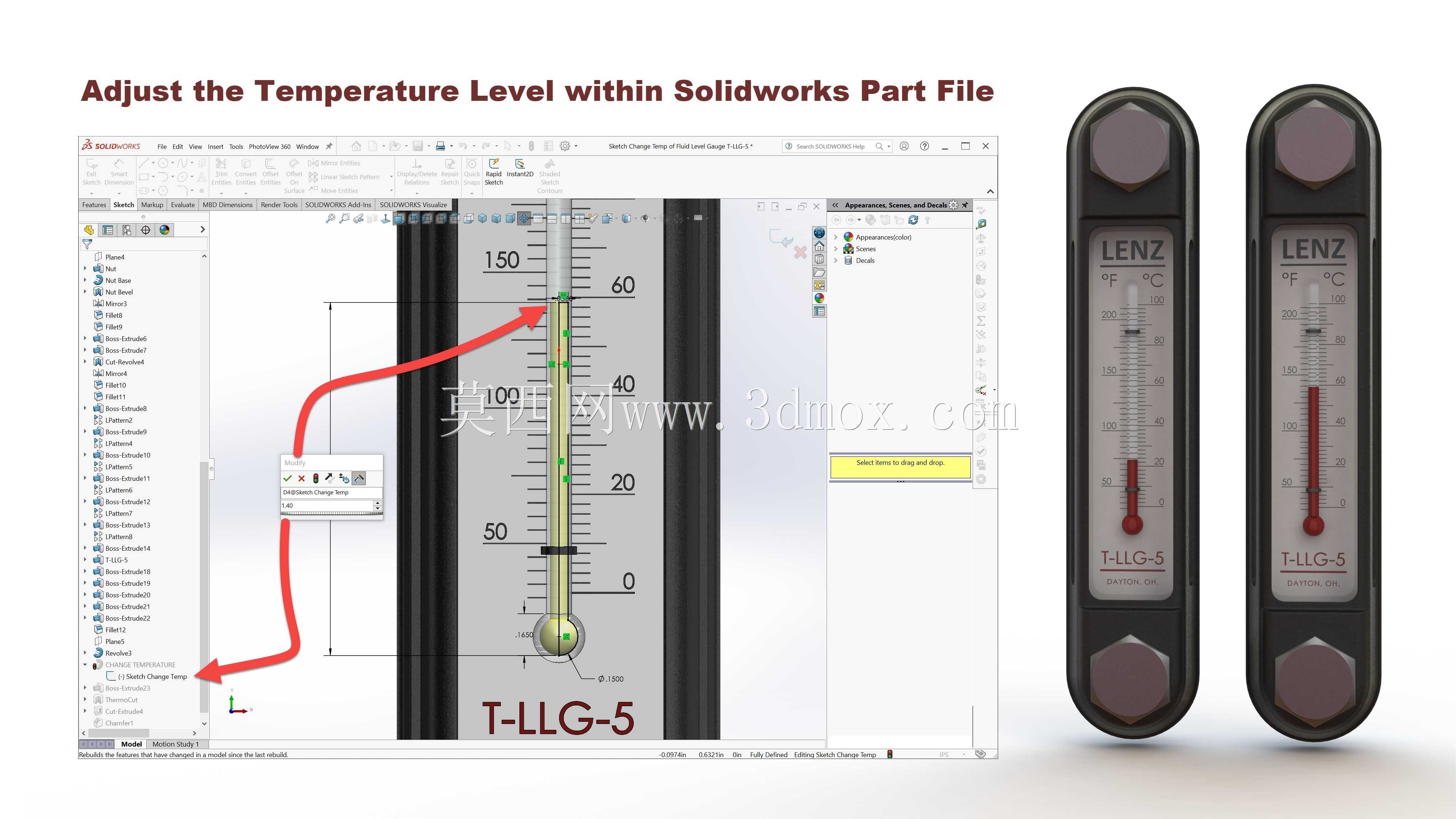

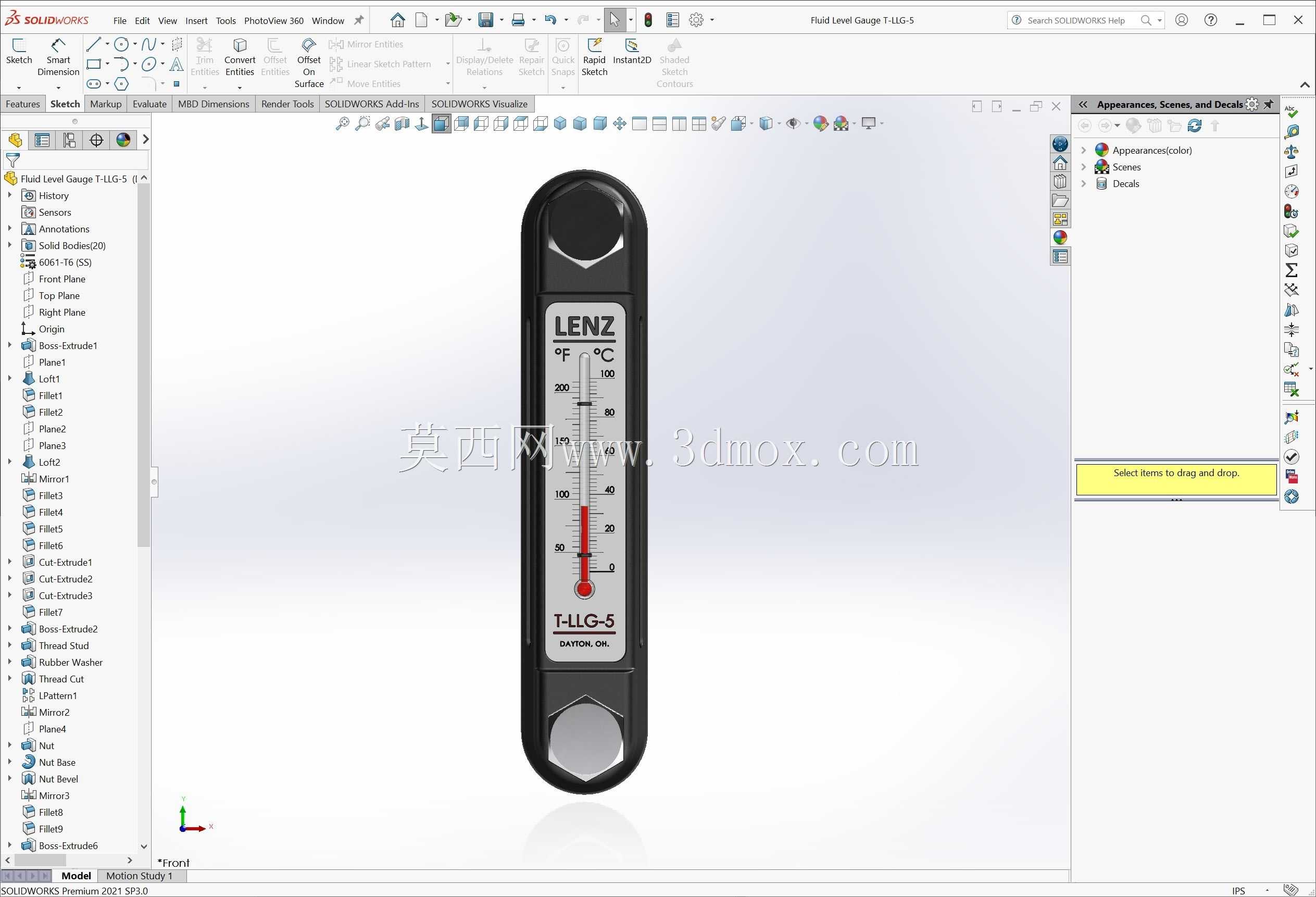

液压系统集成式油温液位显示装置

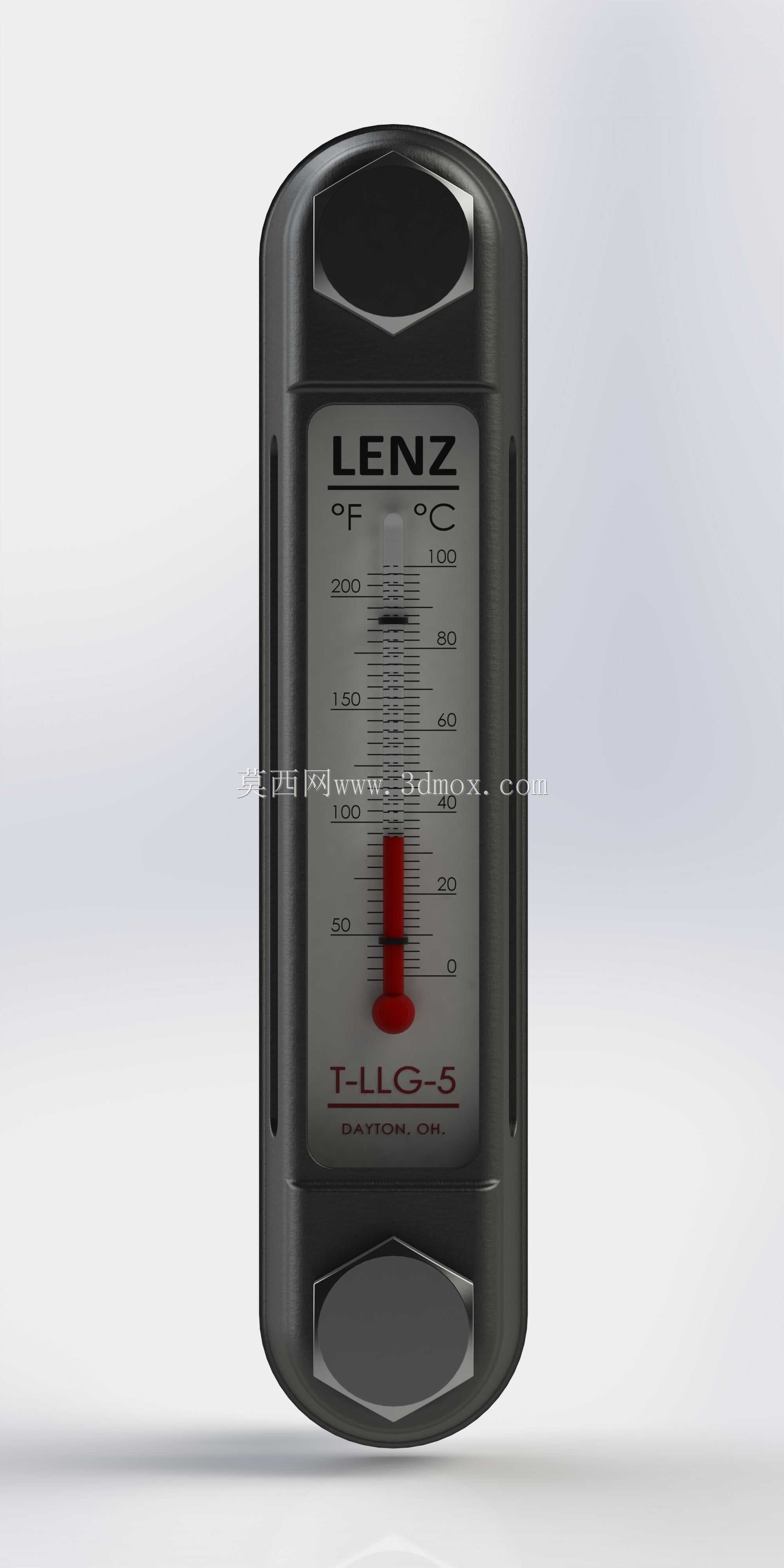

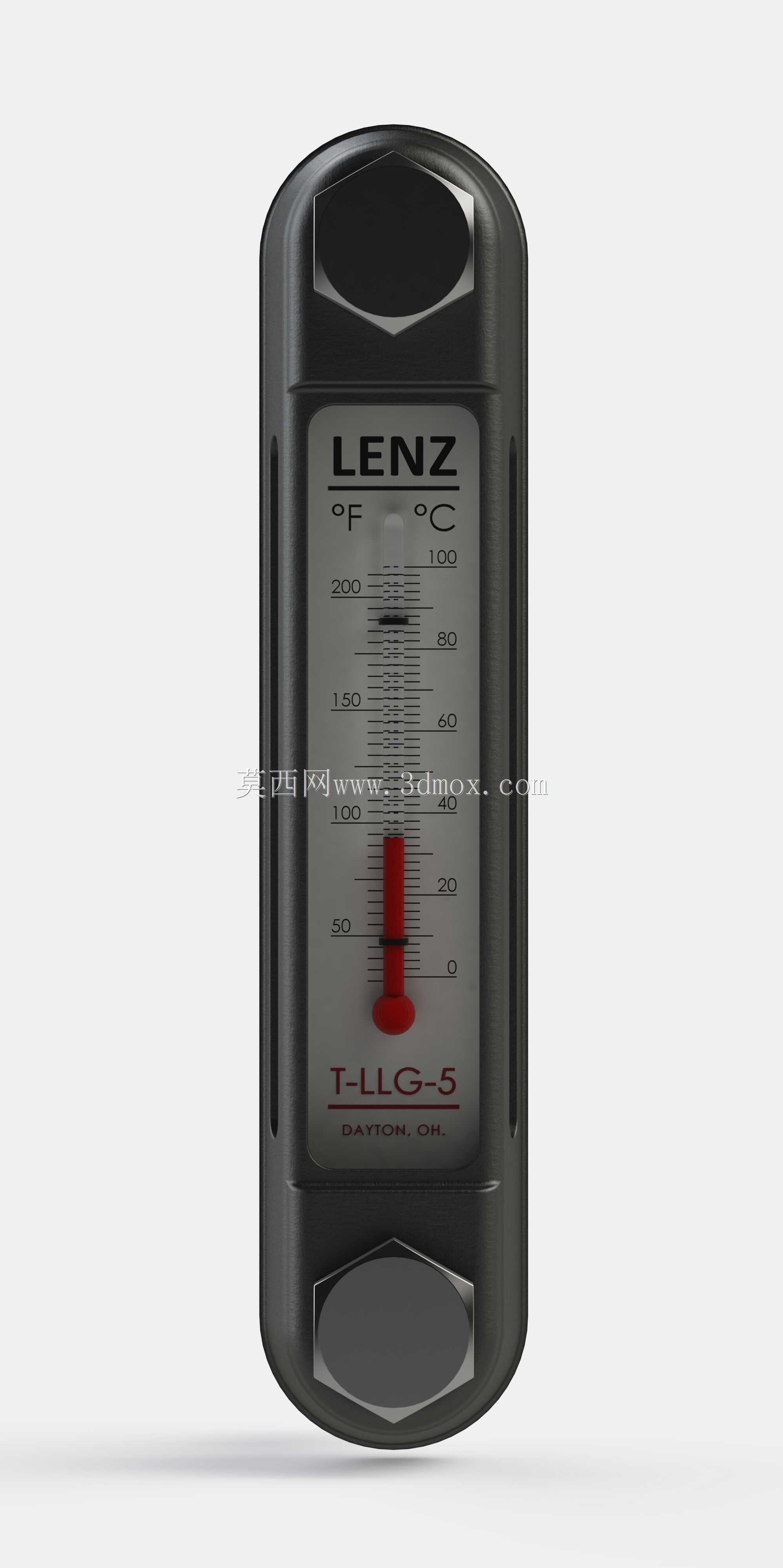

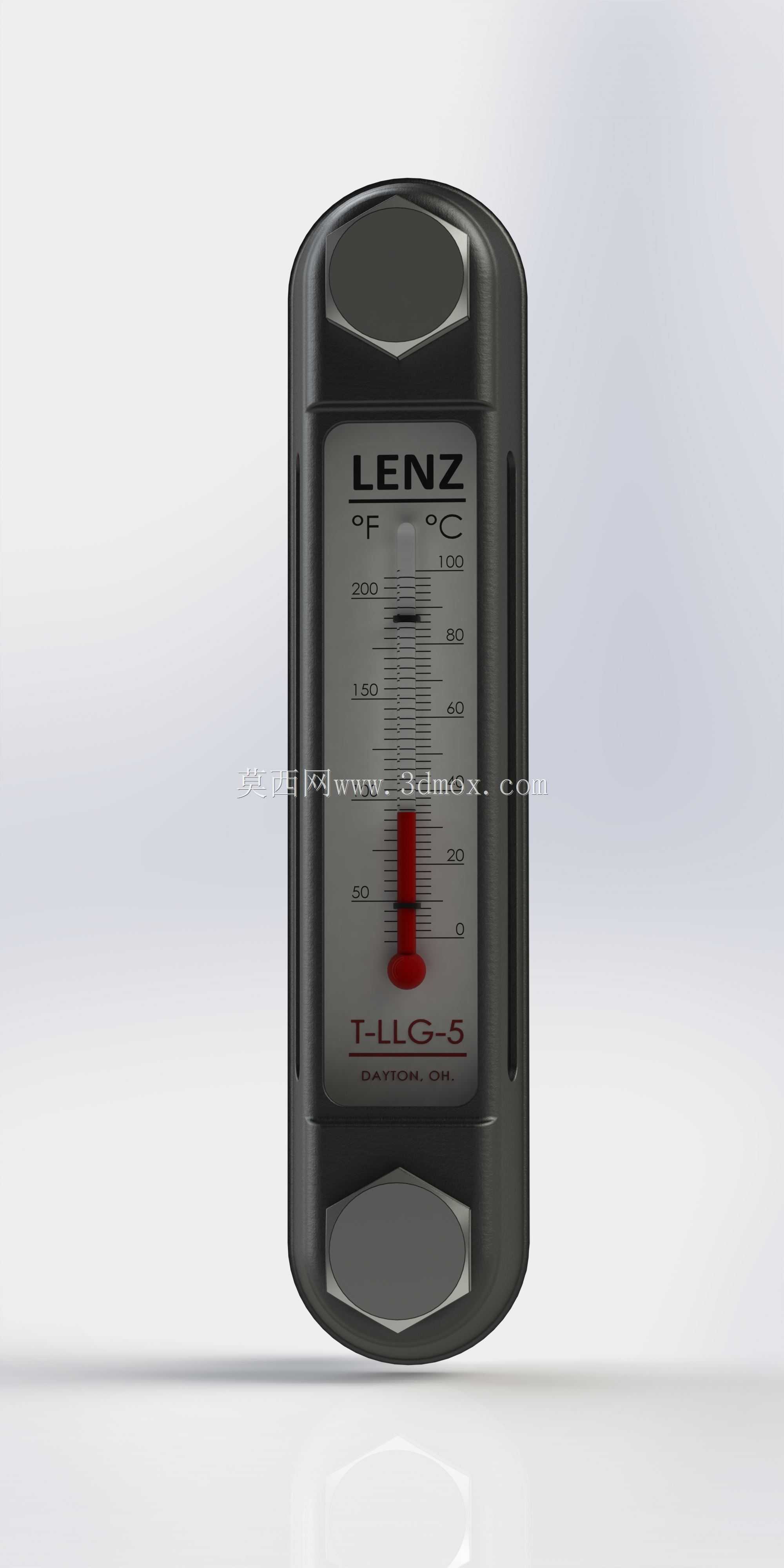

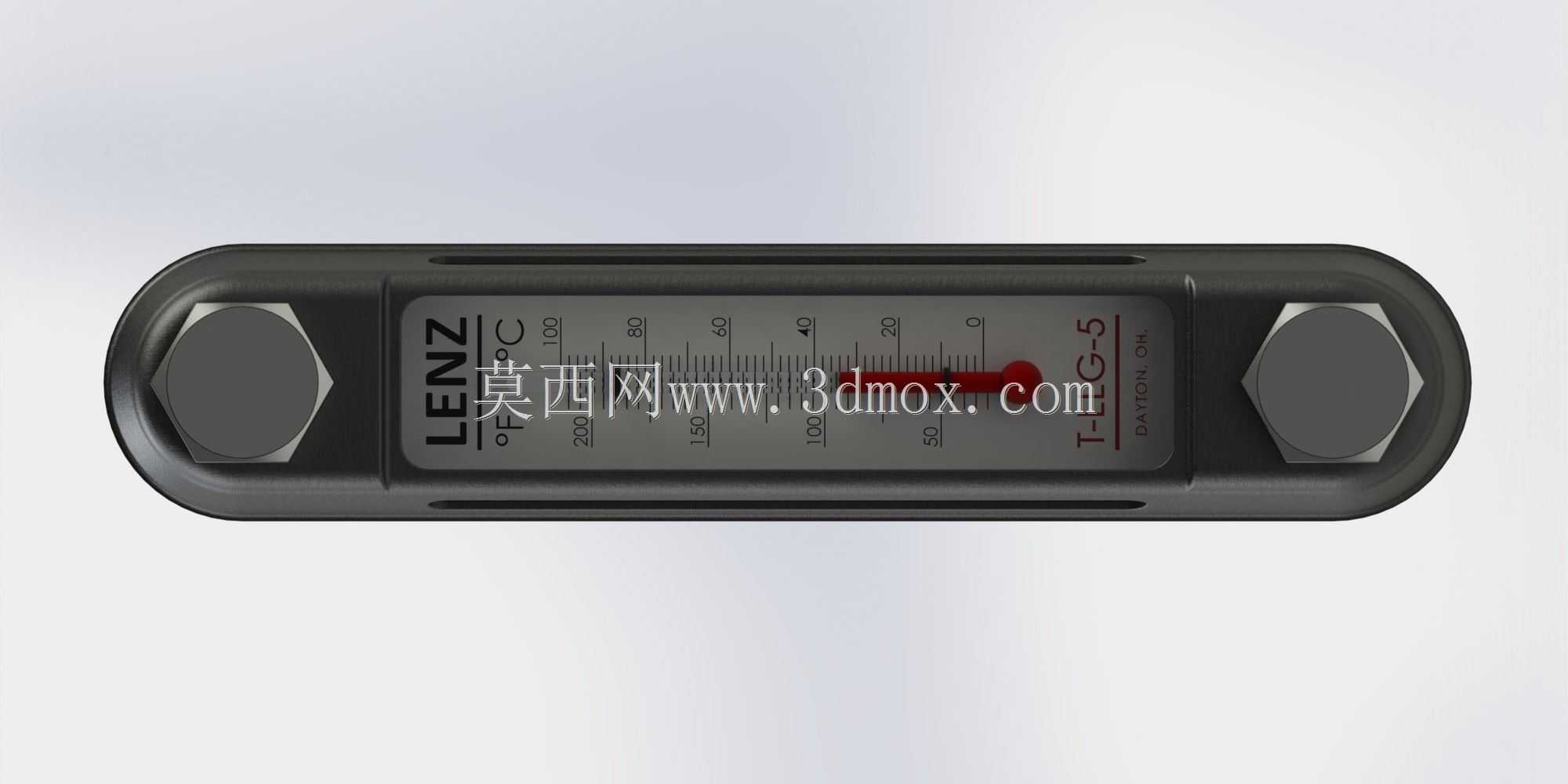

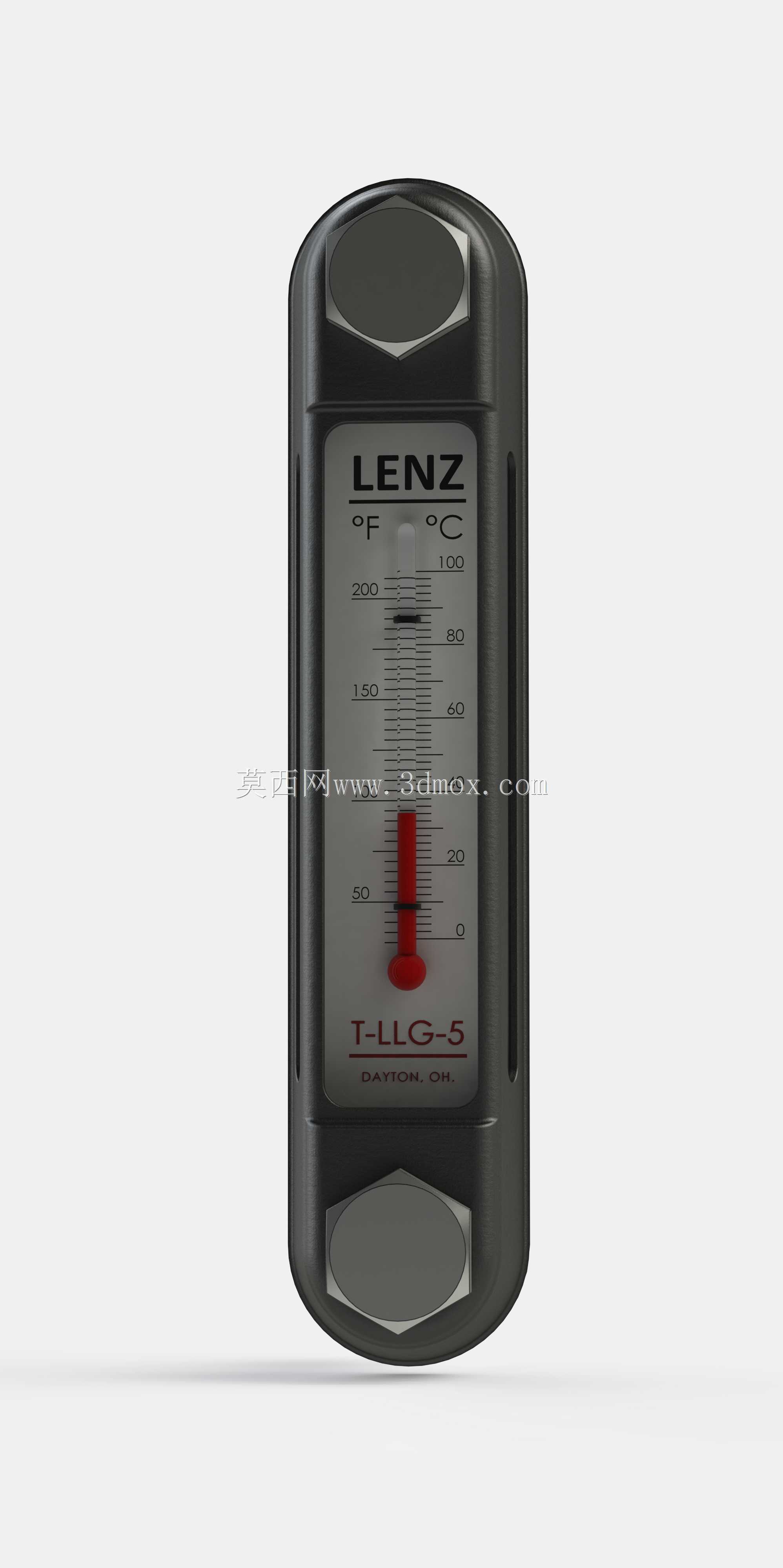

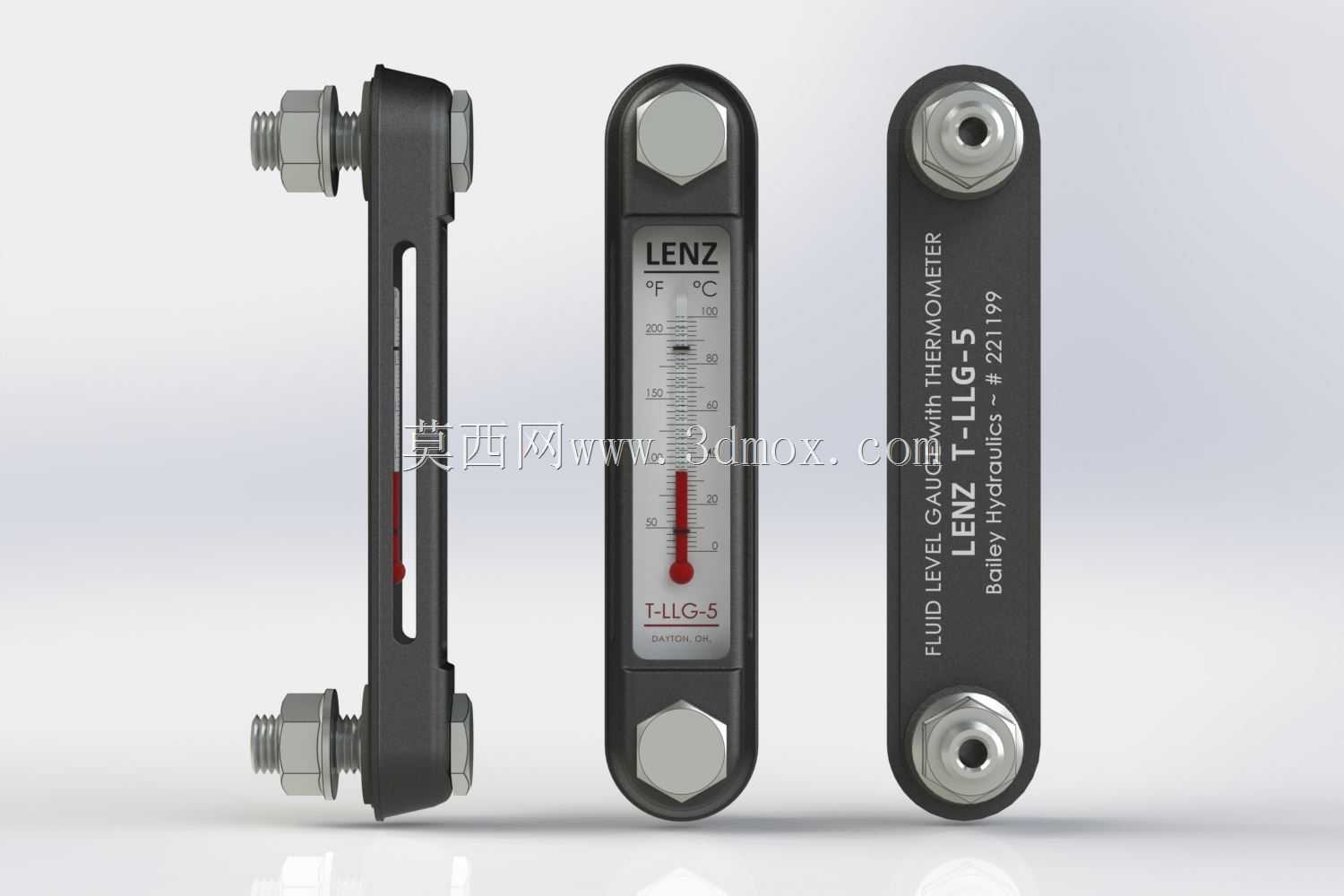

在液压站、润滑系统、工程机械液压回路这类需要持续监测油液状态的场景里，这类集成温度与液位显示的装置是不可缺少的观测部件，不同于分体式安装的温度传感器和液位计，它把两个功能整合在同一个长条型壳体上，能同时完成油箱内油位高度观测和油液实时温度读取，不用在油箱壁上开两个独立安装孔，大幅减少了油箱加工工序和潜在的渗漏点。从实际使用的角度看，这类装置一般垂直安装在液压油箱的侧立面，上下两个安装接头的中心距要和油箱预留的安装孔位严格匹配，安装时要保证壳体处于垂直状态，否则液位显示的刻度会出现读数偏差，接头处的密封件要根据油液介质类型选配丁腈橡胶或者氟橡胶材质，避免长期浸泡出现溶胀渗漏。设计上壳体采用长条形密封结构，正面嵌入透明的耐油视窗，视窗上同时印有摄氏度和华氏度双量程温度刻度，内置的感温元件直接和油箱内的油液接触，红色的温度指示柱能直观反馈当前油液温度，不需要外接电源或者信号传输线路，完全靠机械感温结构实现读数，在野外作业、无供电配套的设备场景里可靠性远高于电子传感类监测元件。液位显示部分沿着视窗侧边设置了对应刻度，能直接观测到油箱内的油位高低，判断是否存在油液泄漏、是否需要补油，避免液压泵吸空造成的元件磨损。壳体背面直接刻印了产品参数标识，不需要额外粘贴铭牌，长期接触油液也不会出现标识脱落的问题，上下两端的外六角安装接头既可以作为油路连通的通道，也能在安装时用扳手直接拧动固定，不需要额外设计夹持结构。建模过程中要重点关注安装接头的螺纹规格、两个安装孔的中心距尺寸、视窗区域的密封槽结构，这些尺寸直接决定了零件能不能直接适配现有油箱的安装位，感温包的安装位置要保证伸入油箱内部足够深度，能充分接触油液，避免出现温度检测滞后的问题，壳体的壁厚要满足1.6MPa以下的静压测试要求，同时控制整体重量，不会因为长期震动出现安装松动。这类部件日常维护也很方便，不需要拆解油箱，只要松开两端的固定螺栓就能整体拆下更换，视窗表面做了防刮耐磨处理，长期使用也不会因为油污附着、擦拭出现刻度模糊的问题，在中小型液压站、机床润滑系统、工程机械液压油箱上的适配性非常强，能覆盖绝大多数常压开式油箱的油液监测需求。
