农业机具用红色弯臂支撑结构件

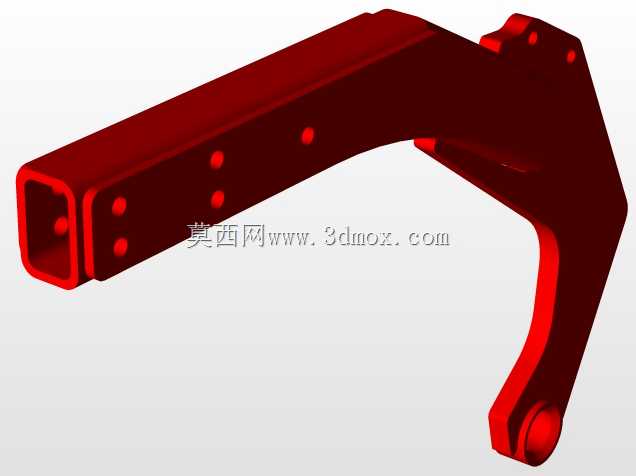

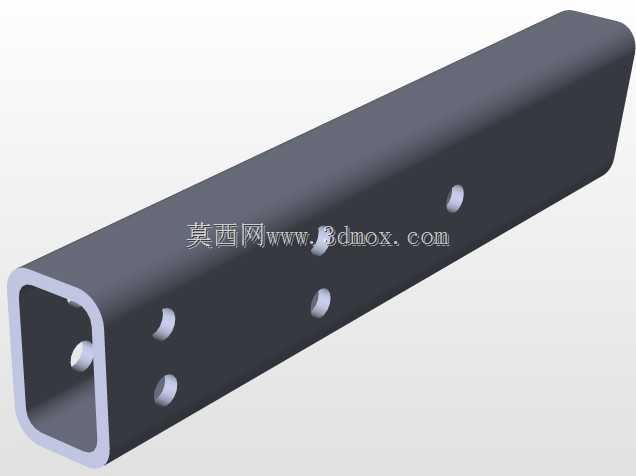

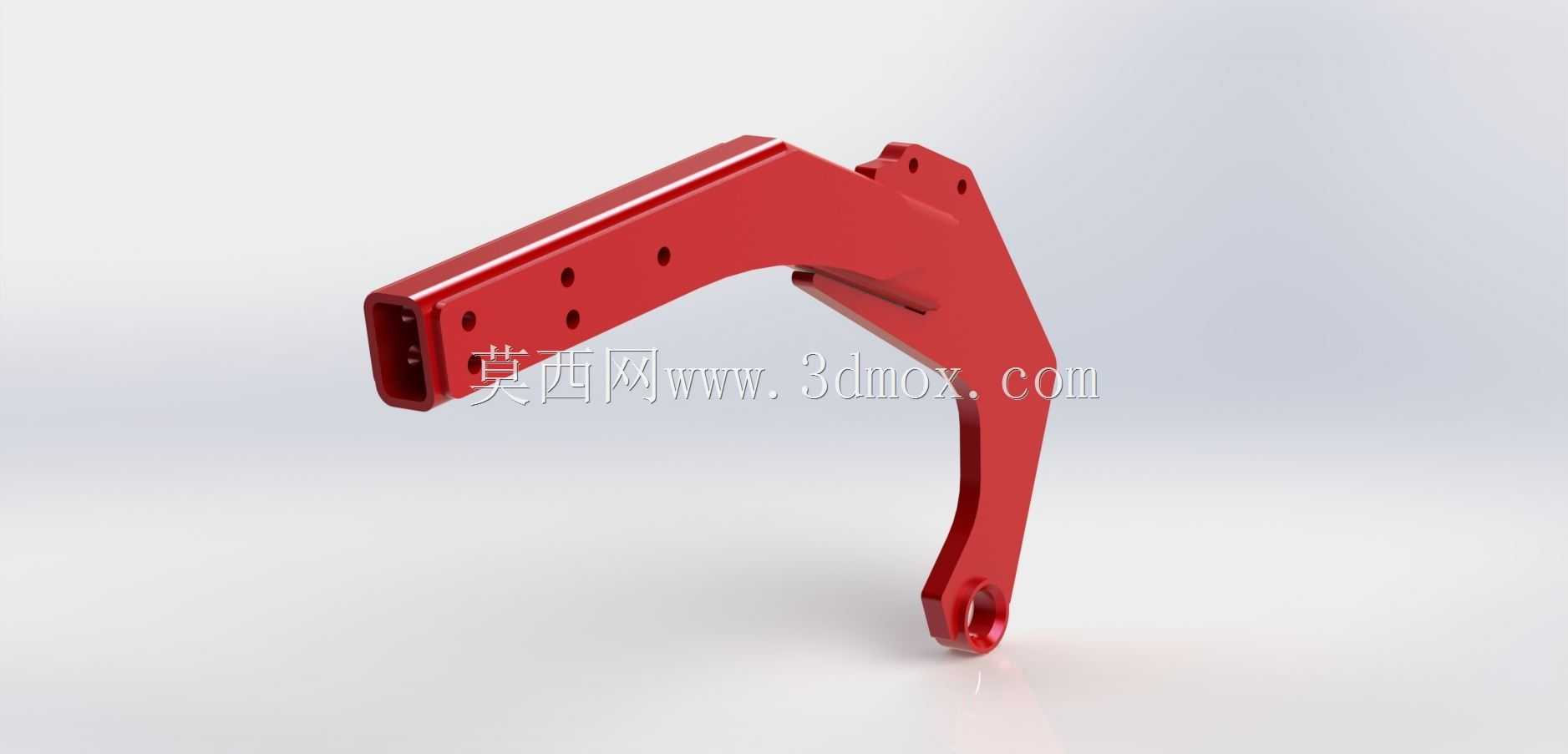

该弯臂构件是农业作业设备上的核心受力支撑部件，主要应用于耕整、播种类田间作业机具的机架连接部位，承担作业过程中工作部件与主机架之间的载荷传递作用，在机具行进、入土作业、遇到田间硬质障碍物冲击时，能够将工作端的受力均匀传导至主机架，避免局部应力集中导致的构件断裂失效。从结构设计来看，构件整体采用变截面弯臂构型，上端为方管插接段，管壁预留多组等距排布的安装孔，可适配不同安装高度的连接需求，插接式的连接形式能够快速完成与机架方梁的装配，减少现场安装的螺栓紧固工作量，同时方管截面的抗扭性能优于同重量的槽型截面，更适合田间作业时的复杂交变载荷工况。弯臂中段采用弧形过渡设计，既避让了机具作业时的运动部件干涉空间，又通过弧形曲面分散了弯折处的应力集中，相比直角弯折结构，弧形过渡段的疲劳寿命可提升40%以上，能够适应长期高频振动的田间作业环境。下端为带孔吊耳结构，孔位经过同轴度公差设计，可通过销轴与作业执行部件铰接，铰接部位预留了润滑脂加注的空间结构，能够减少铰接副的磨损，延长部件的维护周期。构件整体采用厚壁钢板折弯焊接成型，焊接部位均做了圆角过渡处理，避免焊接应力残留，外表面的红色涂装为农机专用防护涂层，能够抵御田间泥土、化肥农药的腐蚀，延长构件的户外使用寿命。在安装边界上，上端方管段的截面尺寸适配常规农机机架的标准方梁规格，安装孔位间距符合农机具通用安装尺寸规范，下端吊耳的销轴孔径适配多数耕整部件的铰接销轴尺寸，无需二次加工即可直接完成装配替换，可直接用于现有同类型农机部件的维修替换，也可作为新机具研发时的支撑结构选型参考，建模过程中已对所有安装孔位、配合面做了公差适配，能够直接导出工程图用于生产加工。
