拖拉机发动机罩固定铰链结构设计

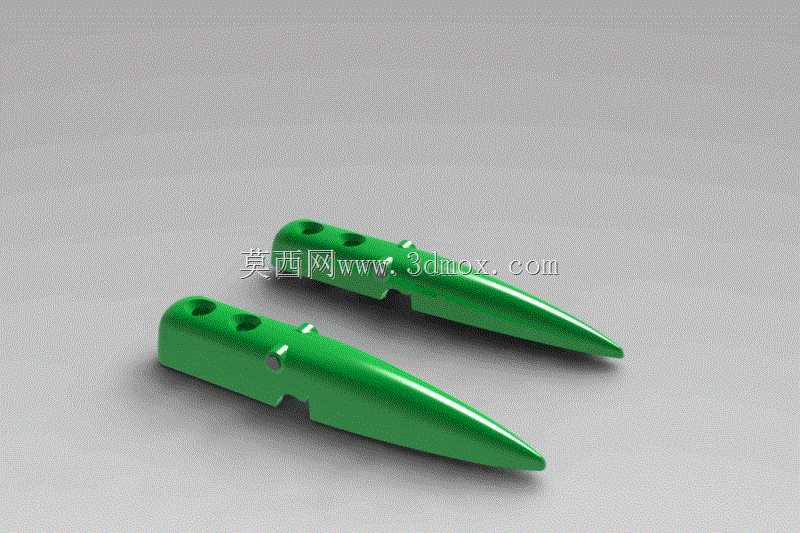

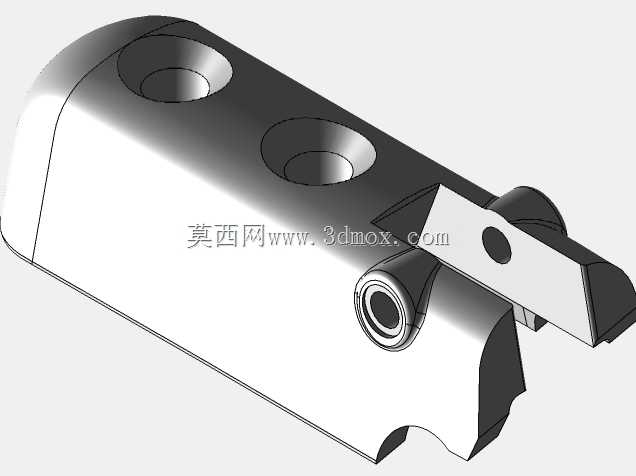

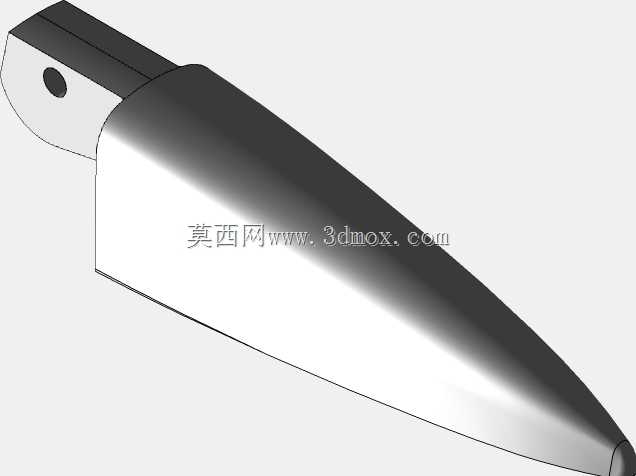

这类铰链主要应用在农用拖拉机的发动机舱罩开合部位，承担机罩与机身主体的铰接承载功能，日常作业中需要频繁承受机罩开启、闭合的往复载荷，同时还要适配农田作业场景下的颠簸振动、泥水飞溅等复杂工况，避免机罩在行驶过程中出现松旷、异响甚至意外脱开的问题。从结构设计来看，该铰链采用一体化长条式构型，主体为带锥度的流线型端头，既可以减少安装位置的突出棱角，避免作业过程中剐蹭操作人员或周边管线，也能在机罩闭合时起到导向定位作用，让机罩与机身贴合更紧密。铰链主体上预留了三个同轴安装孔，用于通过紧固件将铰链分别固定在机罩侧与机身支架上，孔位的间距经过匹配校核，能保证安装后铰接转动的同轴度，避免出现卡滞。侧面预留的卡槽结构用于配合机罩上的定位凸台，安装时可以先通过卡槽完成预定位，再拧紧紧固件，降低现场装配的对位难度，也能在长期使用中分担紧固件承受的横向剪切力，减少螺栓松动的概率。设计过程中首先考虑的是失效场景的规避，针对农用设备常见的铰链断裂问题，在应力集中的安装孔周边做了局部加厚处理，锥度过渡段采用大圆弧顺滑衔接，避免直角结构带来的应力集中，提升长期往复载荷下的结构强度。安装边界方面，铰链整体长度适配常见中小马力拖拉机的机罩侧边安装空间，安装后转动行程内不会与周边的散热管路、线束支架产生运动干涉，闭合状态下铰链整体藏于机罩内侧的安装槽内，不会突出机罩外表面破坏整机外观一致性。转动副的配合间隙经过合理设定，既不会因间隙过大导致机罩闭合后出现晃动量，也不会因间隙过小在泥沙进入铰接部位后出现转动卡涩，日常维护时只需在铰接位置定期加注润滑脂即可保证长期顺畅开合，适配农用设备低维护成本的使用需求。
