拖挂式柴油机动力泵机组结构设计

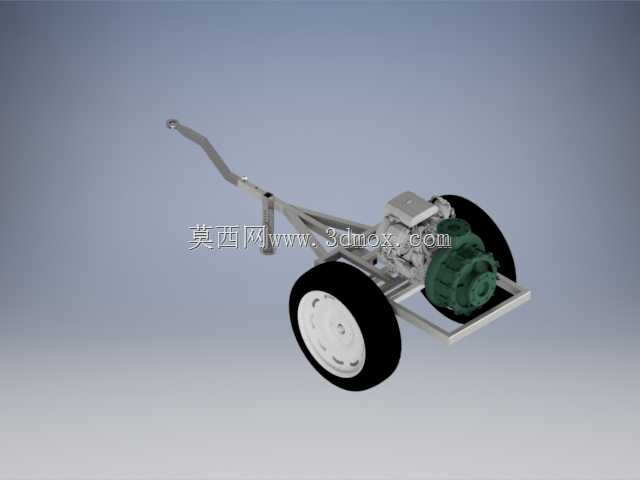

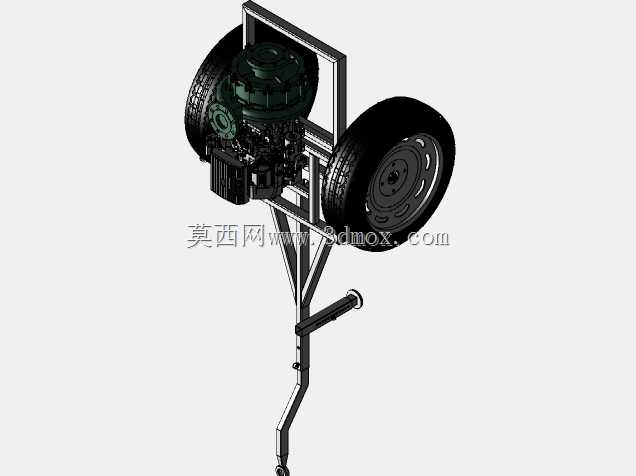

这款拖挂式动力泵组的三维结构设计，核心围绕野外无固定供电场景的输水作业需求展开，常见于农田抗旱排涝、工地临时供水、应急抢险输水等作业场景，整套设备依托轮式拖挂底盘实现跨区域转场，无需额外吊装设备即可通过普通农用车辆、小型工程机械牵引完成点位转移，适配非硬化路面的短距离移动需求。从结构布局来看，动力端采用单缸柴油机作为核心动力输出源，泵体与柴油机通过联轴器直连，省去了中间皮带传动的张紧调整结构，既压缩了整机的轴向安装尺寸，也降低了日常运维的调整工作量，动力单元与泵体共同固定在焊接成型的管式车架上，车架前部设置牵引连接架与可折叠支撑支腿，牵引状态下支腿收起贴合车架，驻点作业时支腿放下支撑地面，抵消泵组运行时的振动偏移，避免轮胎长期承受静载与振动导致的过早损坏。行走部分采用两个充气橡胶轮搭配钢制轮毂的结构，轮距设定兼顾了田间狭窄田埂、工地临时便道的通行宽度要求，轮胎选型匹配整机满载重量，保证非铺装路面行驶时的承载能力与缓冲性能，车架尾部预留了泵体管路接口的安装空间，进出水接口采用标准法兰连接形式，可快速对接不同口径的输水软管或硬管，减少现场接管的辅助作业时间。设计过程中重点考量了整机的重心分布，将重量较大的柴油机与泵体布置在轮轴中心偏前位置，保证牵引状态下牵引架的下压力处于合理区间，避免牵引时出现车头翘头或转向过重的问题，同时在柴油机侧预留了加油、放水、检修的操作空间，日常维护时无需拆解外围护板即可完成滤芯更换、机油加注等常规操作。车架的管材选型兼顾了结构强度与整机重量控制，关键受力节点采用加强筋焊接处理，应对拖挂行驶过程中的颠簸冲击，柴油机的排气、散热方向均避开了操作侧与管路接口位置，避免高温气流对操作人员和外接管路造成损伤，整机的外形尺寸控制满足普通乡村道路的通行限界要求，转场时无需额外办理超限运输手续，可直接通过常规道路完成跨区域调度。
