农机悬挂下连接销轴结构设计

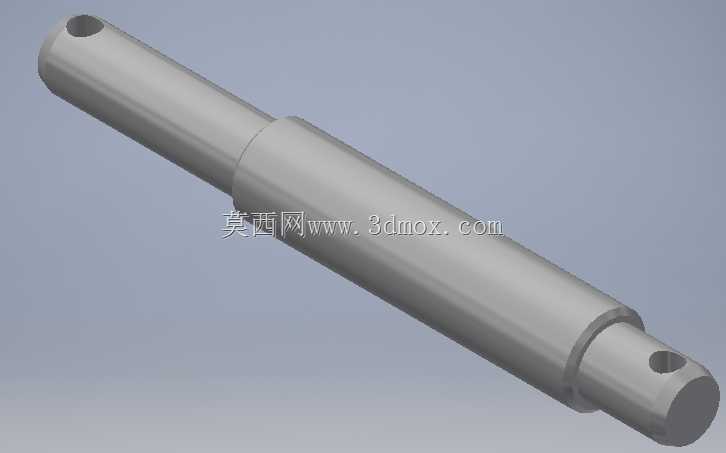

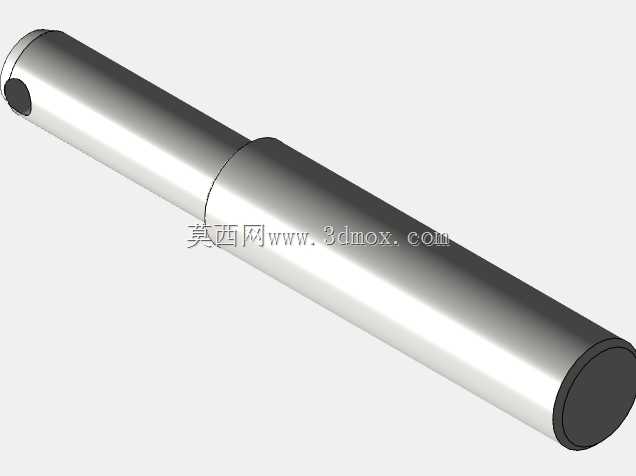

这类带台阶的圆柱销轴，主要应用在农用拖拉机后悬挂机构的下连杆铰接位置，作为三点悬挂系统中连接下拉杆与农机具挂接架的核心受力零件，承担农机具作业过程中传递的牵引力、垂直载荷以及作业工况下的交变冲击载荷。从结构设计来看，销轴采用双直径阶梯轴形态，大直径段作为主体承载段，小直径段用于穿装开口销或者锁片实现轴向限位，避免销轴在作业震动过程中从铰接孔内窜出脱落，两端的倒角设计既方便装配时快速对准铰接孔，也能去除加工毛刺避免装配时刮伤衬套内壁。设计过程中首先要匹配对应马力段拖拉机悬挂的铰接孔尺寸，主体段直径需与连杆衬套内径保持间隙配合，间隙量控制在0.1-0.2mm区间，既要保证铰接转动灵活，又要避免间隙过大带来的作业晃动冲击；销轴总长度要覆盖两侧挂接板、连杆衬套以及锁止件的安装空间，台阶位置的轴肩高度要满足剪切强度要求，避免重载下轴肩断裂失效。实际田间作业场景下，这类销轴长期暴露在泥水、粉尘环境中，表面粗糙度需要控制在合理范围，既降低与衬套的摩擦磨损，也减少泥砂附着造成的磨粒磨损；轴身的同轴度公差需严格控制，避免装配后出现卡滞，导致悬挂升降动作不畅。不同于普通圆柱销，这类悬挂销轴需要承受周期性的交变载荷，设计时要重点校核径向剪切强度以及轴肩位置的挤压应力，材料通常选用中碳钢经调质处理，兼顾表面硬度与芯部韧性，避免遇到石块冲击等突发载荷时出现断裂。安装时销轴从挂接架一侧穿入，依次穿过下拉杆衬套、另一侧挂接板后，在小直径段安装锁止件，日常维护中需要定期检查销轴的磨损量以及锁止件的可靠性，避免磨损超限后出现铰接间隙过大，影响农机具的作业精度，甚至引发安全事故。
