科米特中央枢轴式灌溉洒水喷头结构

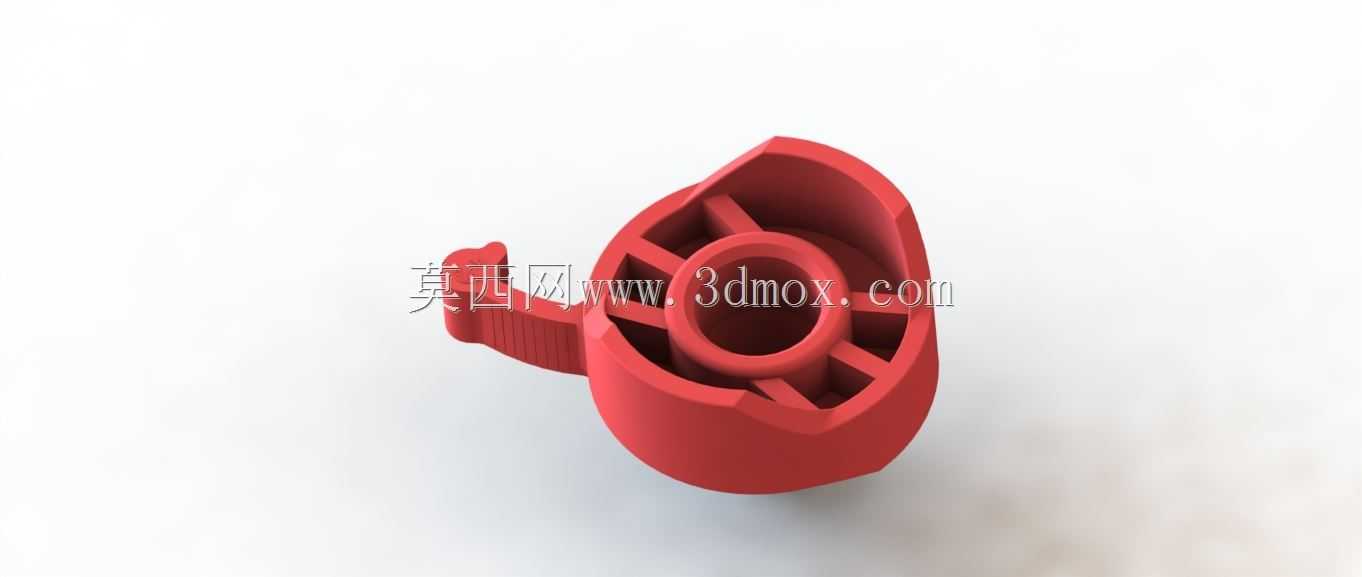

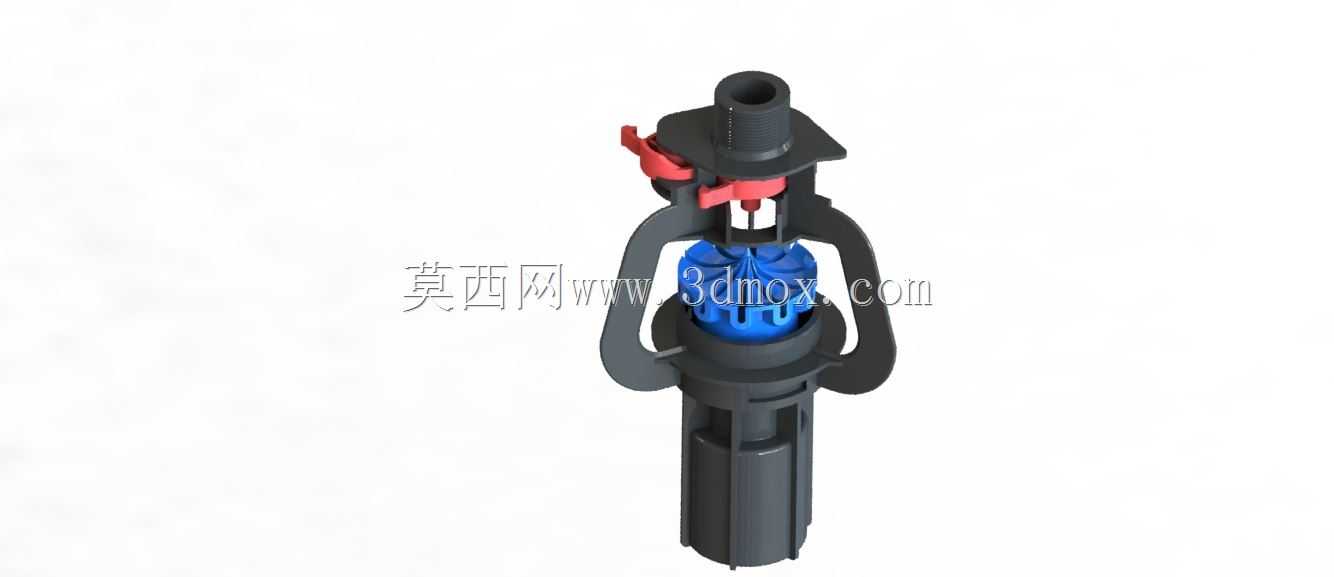

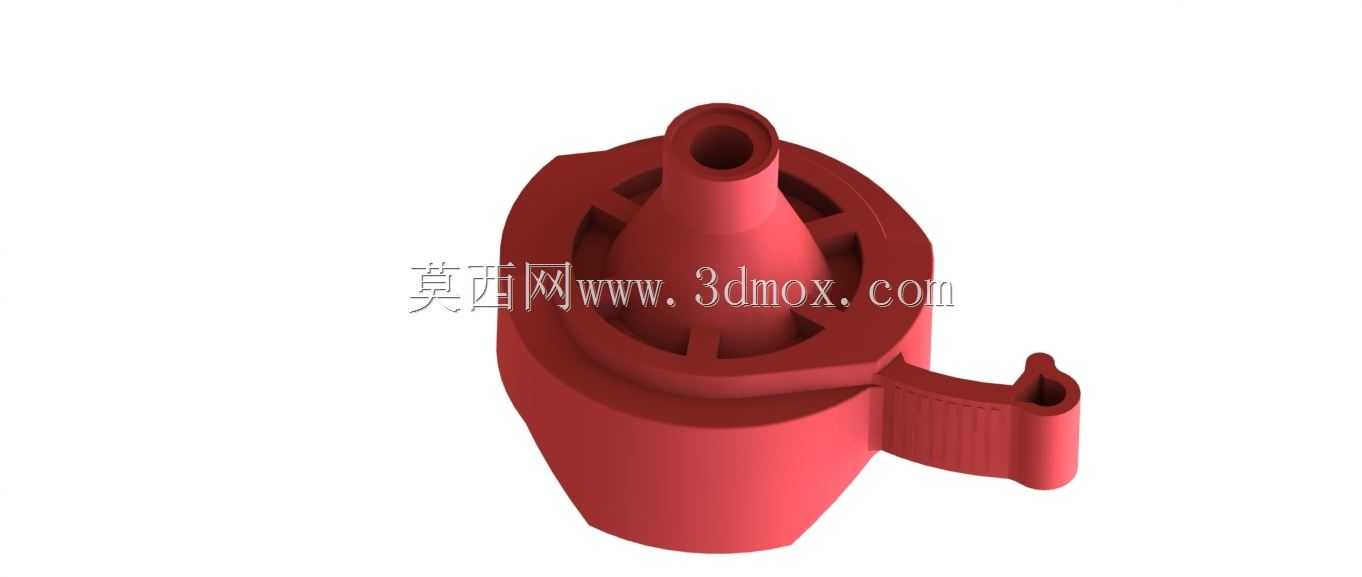

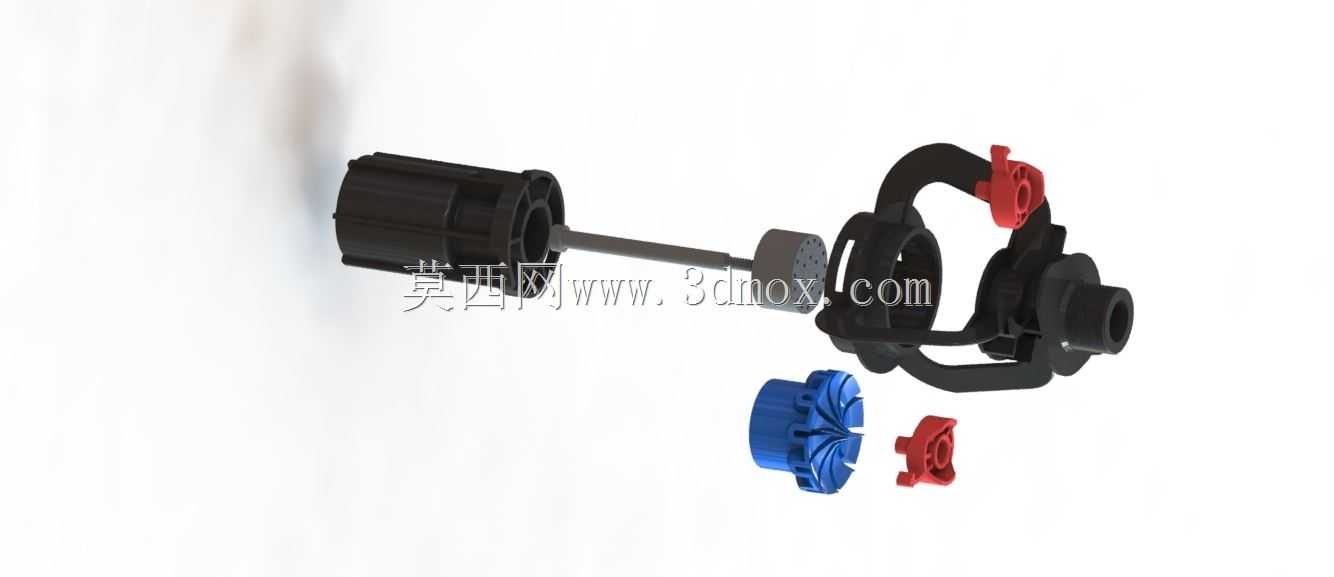

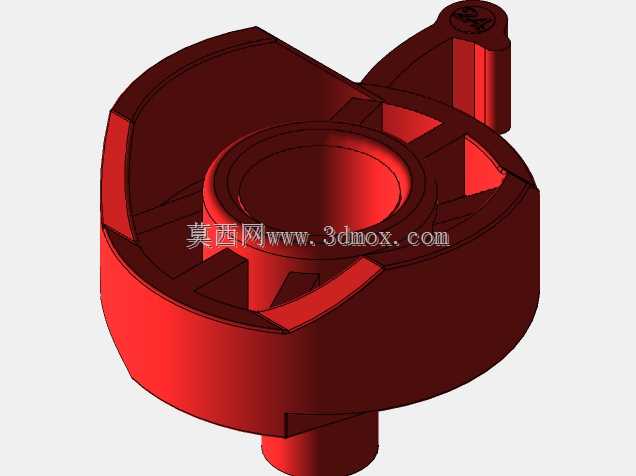

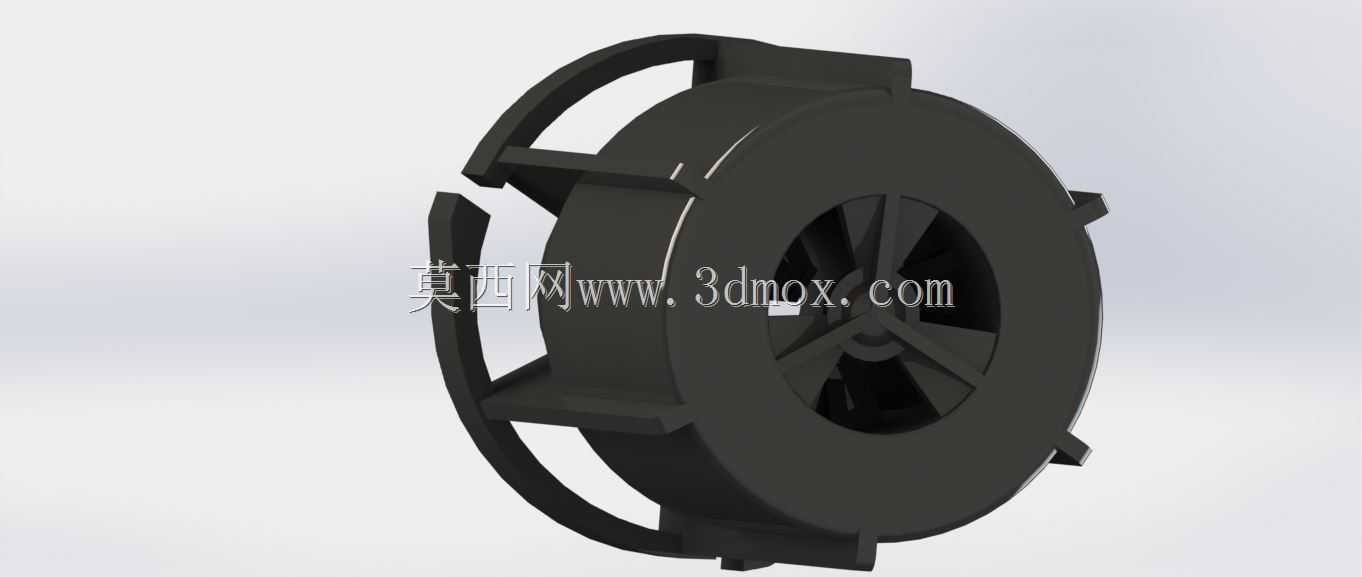

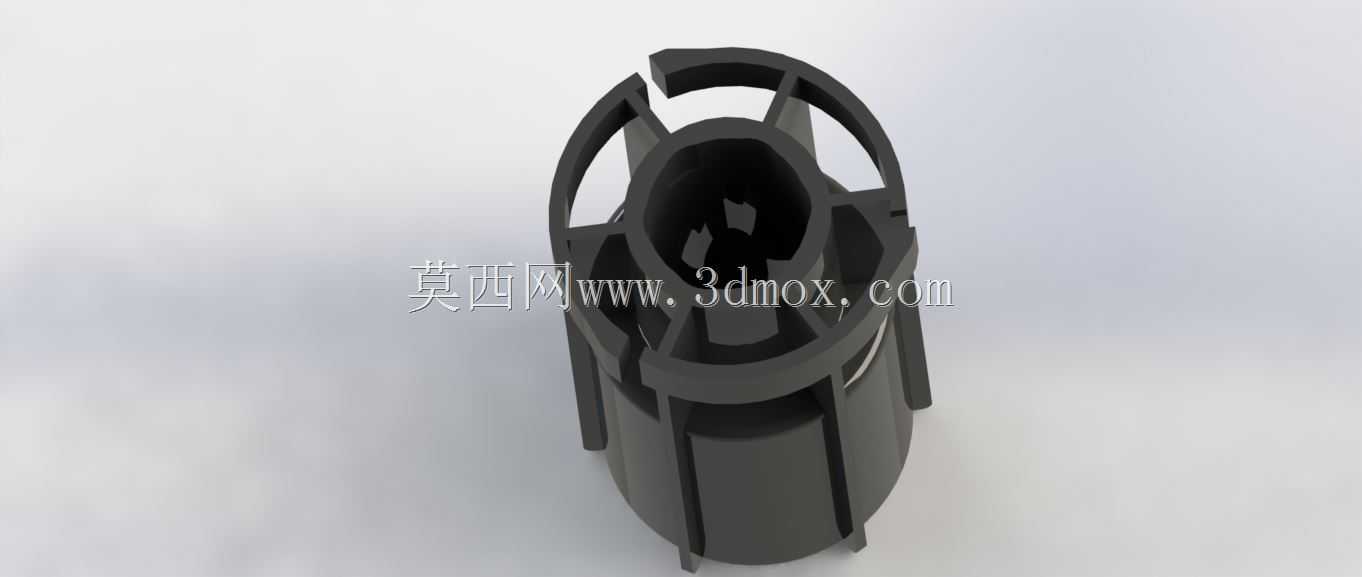

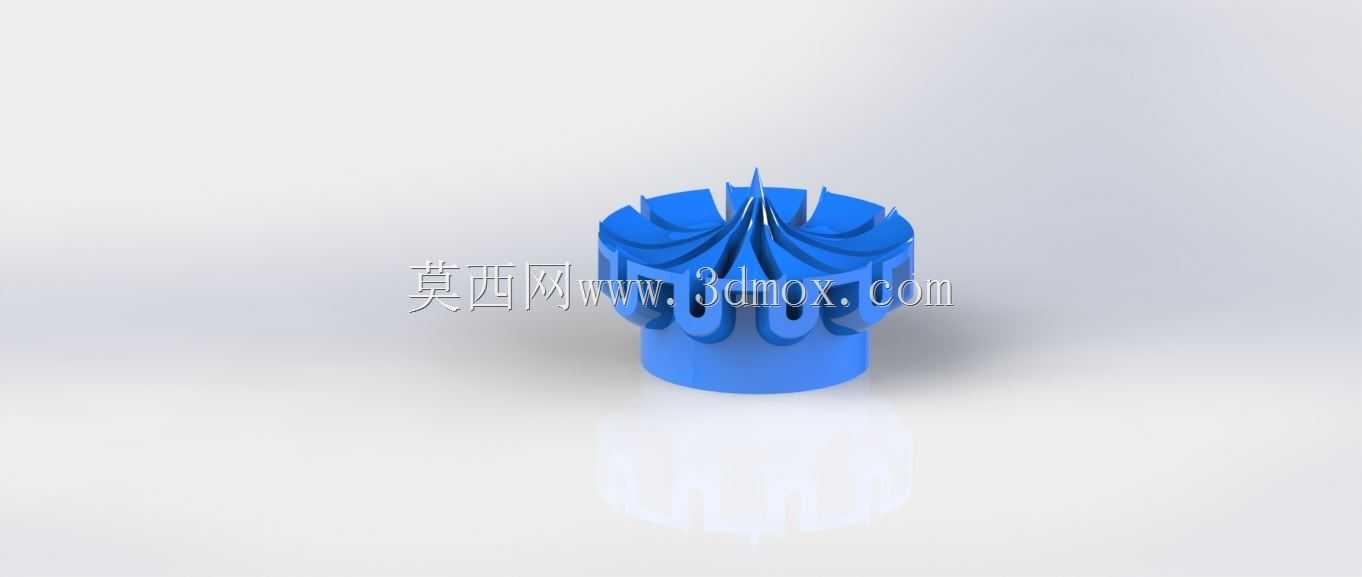

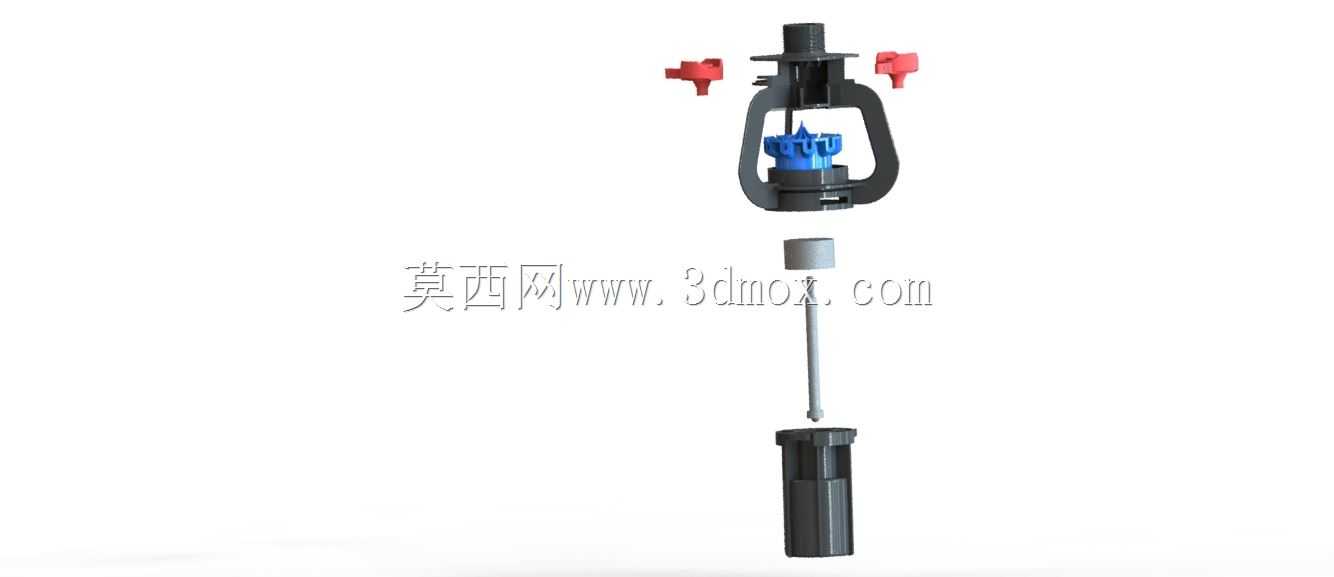

该洒水喷头主要适配中心支轴式喷灌机作业场景，在大田规模化种植的固定式喷灌系统中承担末端出水喷洒功能，可覆盖4.5m半径的灌溉区域，适配24/25规格的供水支管安装，单喷头额定供水工况下可承载500g流量的稳定出水，满足旱作大田、草场、经济作物种植区的均匀灌溉需求，也可在园林绿化带的固定式喷灌系统中作为末端喷洒部件使用。从结构设计来看，整体采用快装式卡扣锁紧结构，上部红色拨件为流量调节与启闭控制部件，可通过拨转动作调整内部流道的过流面积，实现不同喷洒流量的切换，也可在支管检修时单独关闭该点位喷头，无需截断整路供水。中部蓝色部件为稳流导流芯，内部设计有螺旋导流槽，可将进入喷头的压力水流整形成均匀旋流状态，避免出水时出现水流分叉、喷洒不均的问题，同时降低水流对喷嘴的冲蚀损耗，延长部件使用寿命。外部的灰色框架式护架采用对称式镂空设计，既为内部流道组件提供径向防护，避免田间作业时秸秆、碎石磕碰损伤内部导流结构，又不会遮挡喷洒水流，保证全圆周方向的喷洒覆盖无死角。下部的插接式安装段设计有环形定位凸台，可直接插入对应规格的供水支管，配合卡扣结构实现快速安装固定，无需额外紧固件，安装时仅需对准支管接口按压到位即可完成装配，大幅降低田间批量安装的作业耗时。设计过程中充分考虑了户外长期作业的工况需求，各运动部件之间预留了合理的配合间隙，可适应不同环境温度下的材料形变，避免低温或高温工况下出现调节卡滞的问题；流道内壁做了顺滑过渡处理，减少水流沿程阻力损失，在同等供水压力下可获得更远的喷洒半径与更均匀的水量分布。整体结构无复杂异形难加工部件，各组件均可通过常规注塑工艺批量生产，装配流程简单，后期维护时仅需拆解护架即可更换内部磨损的导流芯或密封件，无需整体更换喷头，降低了喷灌系统的长期运维成本。
