带传动曲柄机构的立式风车结构设计

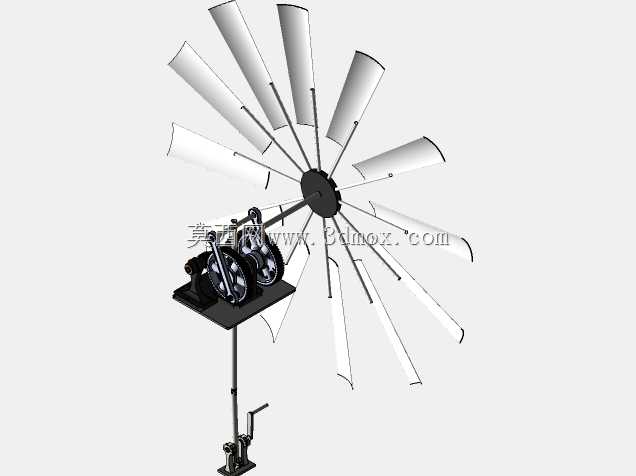

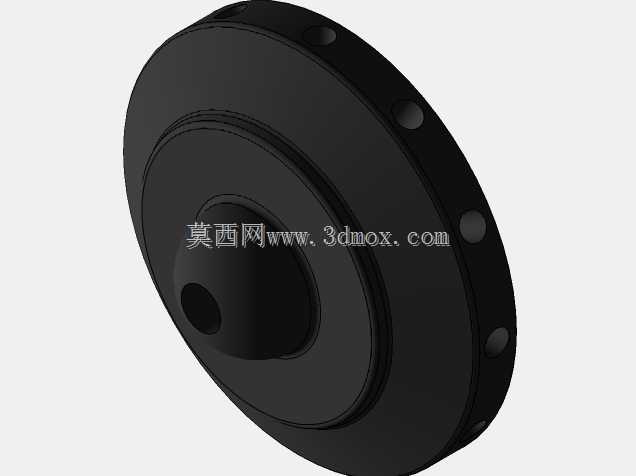

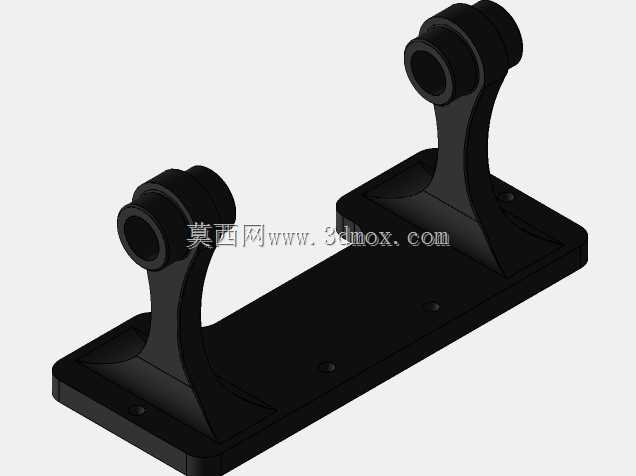

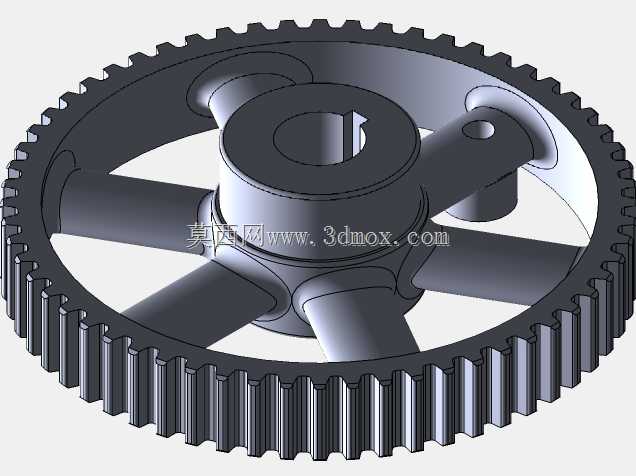

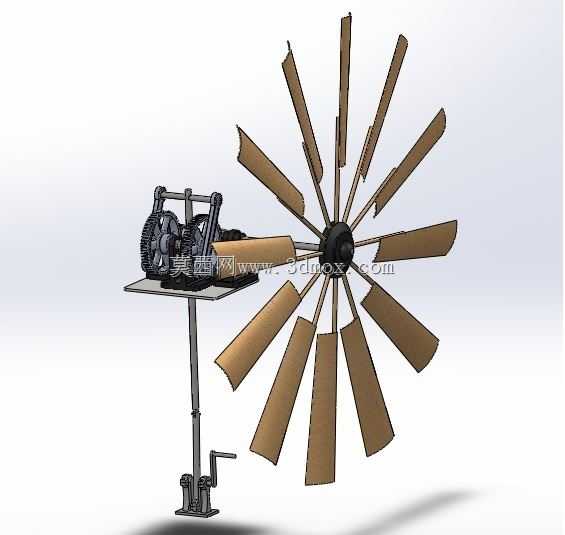

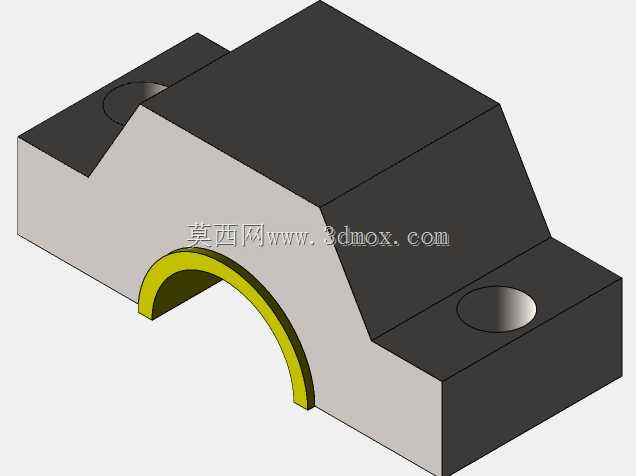

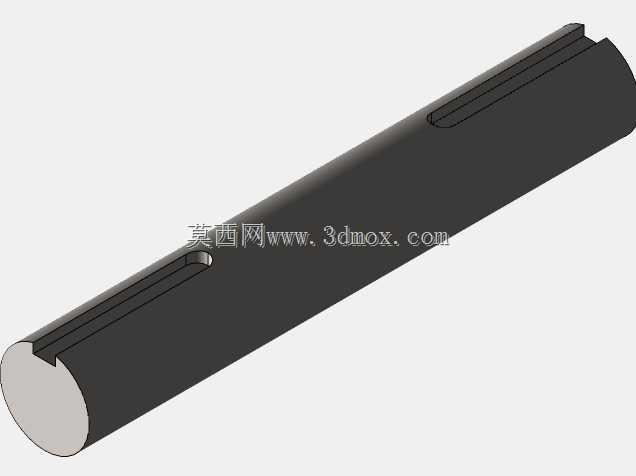

这款带曲柄传动结构的立式风车，核心应用场景覆盖小型风能演示装置、庭院景观风能设施、教学实验教具等领域，可实现风能到旋转机械能的转换，搭配对应输出端结构后也可拓展为小型发电、提水作业的动力输入端。从功能特性来看，整组结构采用径向排布的弧形风叶设计，风叶沿中心轮毂呈放射状均匀分布，弧形曲面可适配不同来向的自然风，降低风向变化对风能捕获效率的影响，相比传统直板风叶，在低风速环境下也能获得足够的启动扭矩。风叶与中心轮毂采用刚性辐条连接，每根辐条对应一片风叶的安装定位，保证风叶在高速旋转时的形变量控制在安全范围内，避免长期运转出现风叶形变碰擦的问题。设计过程中，底部的曲柄传动箱是核心结构部分，传动箱内置两组啮合传动轮，将风轮主轴的旋转运动通过曲柄结构转化为可对外输出的往复或定比旋转运动，传动箱整体固定在方形安装底座上，底座预留了标准安装孔位，可直接固定在水泥基座、金属支架等不同安装面上，适配不同场景的安装需求。支撑风轮的立式立杆采用分段式设计，下部预留了手摇操作接口，在无风环境下可通过手动摇柄输入动力，演示整套传动机构的运转逻辑，方便教学场景下的结构展示。安装边界方面，整组结构的风叶旋转直径为整体最大外廓尺寸，安装时需在风叶旋转圆周范围外预留至少100mm的安全间隙，避免周边障碍物触碰旋转风叶；立杆底部的安装底座尺寸决定了基础固定的最小施工范围，固定时需保证立杆的垂直度偏差不超过千分之三，避免风轮长期偏载运转导致轴承磨损加剧。结构细节上，风叶的曲面弧度经过反复调整，在保证风能捕获效率的同时，尽可能降低风阻带来的结构振动，传动箱内部的传动轮啮合间隙控制在合理范围，既保证传动顺畅，也不会因间隙过大产生运转异响。整套结构的连接部位均采用标准紧固件装配，方便后期拆解维护，更换磨损的风叶或传动部件时无需整体拆解结构，降低运维难度。
