木薯块茎切片加工专用设备结构设计

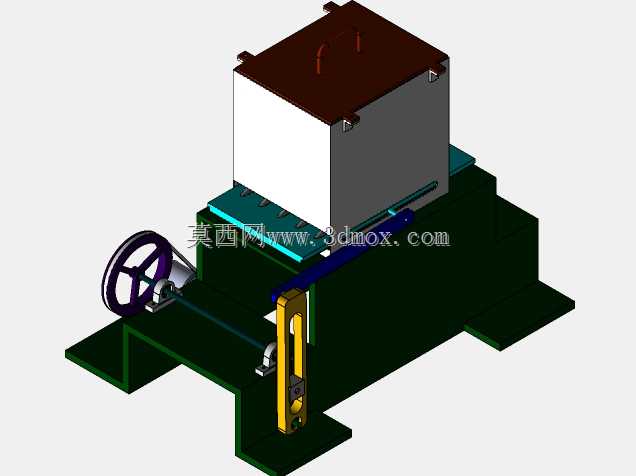

这款设备针对薯类初加工场景设计，核心服务于木薯去皮清洗后的切片工序，适配尼日利亚等西非地区阿巴查类传统食品的加工需求，可对接前端清洗去皮产线，也可作为单机设备供小型加工坊使用。设备整体采用落地式安装结构，底部为型钢焊接成型的机架，机架支脚预留安装孔位，可直接通过膨胀螺栓固定于水泥加工地坪，整体占地尺寸适配小型加工车间的布局要求，无需额外搭建加高操作台，操作人员站在地面即可完成上料、手轮调节等操作。

从功能实现逻辑来看，设备核心作业单元分为三个部分：顶部的进料容腔用于承接待处理的木薯块茎，容腔侧壁设置定位卡扣，可快速拆卸上盖完成批量上料；容腔下方的磨碎切片辊组是核心执行部件，辊面排布专用切削齿，可将木薯切削为厚度均匀的片状；侧部的手轮调节机构连接传动组件，可控制切削进给的行程，配合弹簧压紧机构，在切削过程中持续对木薯块茎施加向下的压力，保证块茎始终贴合切削辊面，避免切削过程中块茎移位导致的切片厚薄不均、碎料过多问题。

设计过程中特意采用了快速返回的传动结构，这一设计的核心考量是切削作业仅在工作行程段完成，返回行程不参与切削作业，快速返回结构可缩短空行程的时间占比，提升整体加工效率，同时降低空行程阶段传动部件的无效磨损。压紧弹簧的参数经过匹配计算，弹力大小既可以保证块茎被稳定压持在切削工位，又不会因为压力过大导致块茎被压溃出汁，影响成品片形的完整度。

设备的传动部件全部设置于机架内部的封闭腔体内，外侧加装可拆卸的防护盖板，既可以避免加工过程中汁水、碎屑溅入传动结构造成卡滞，也能防止操作人员误触运动部件引发安全风险。手轮操作位设置在设备侧方的顺手位置，操作人员可根据进料的块茎大小、切片厚度需求，实时调节进给行程，适配不同批次木薯原料的加工差异。出料位置设置在切削工位的下方，切削完成的木薯片可直接落入下方接料容器，无需额外设置出料输送结构，简化了设备整体结构，降低了小型加工场景的设备投入成本。

从安装边界来看，设备顶部进料口高度适配人工上料的舒适操作高度，侧方手轮的操作空间预留充足，不会与周边其他加工设备产生干涉，整机重心集中在机架下部，安装固定后运行稳定性好，即使连续长时间作业也不会出现明显晃动，切削过程的振动被机架结构有效吸收，可保证切片厚度的一致性。
