低压配电用插装式电气熔断器结构

　　这款插装式电气熔断器主要面向低压配电回路、小型工控设备内部板载供电、民用小家电供电支路的过流保护场景，在实际工程应用中，这类直插结构的熔断器常被布置在PCB板电源输入侧、设备进线端子排旁的安装位，替代传统带底座的螺旋式熔断器，节省柜内或设备内部的安装空间，尤其适配紧凑型控制盒、小型电源模块这类对安装体积有严格限制的应用场景。

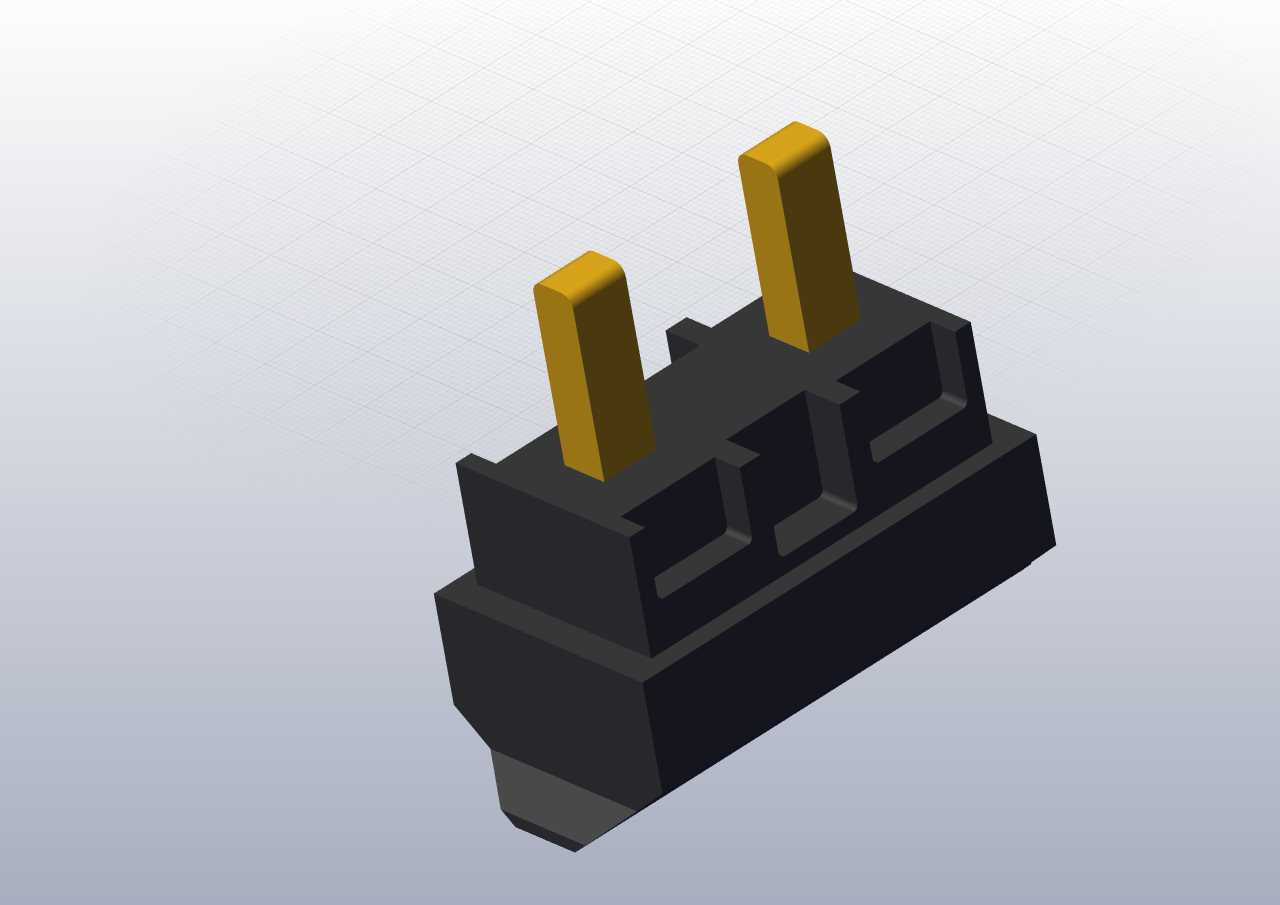

　　从实际功能来看，该器件核心作用是在回路出现过载、短路故障时，通过内部熔丝的快速熔断切断供电通路，避免故障电流持续升高引发线缆过热、绝缘层碳化起火，或是后端敏感电子元件被大电流击穿损坏。和传统引线式熔断器不同，这款产品采用一体化插装结构，两个平行布置的导电插脚直接承担导电与安装固定的双重作用，不需要额外配置接线端子或安装底座，装配时直接将插脚插入对应PCB焊盘或端子座即可完成固定，大幅减少装配环节的零件数量，降低批量生产时的装配工时。

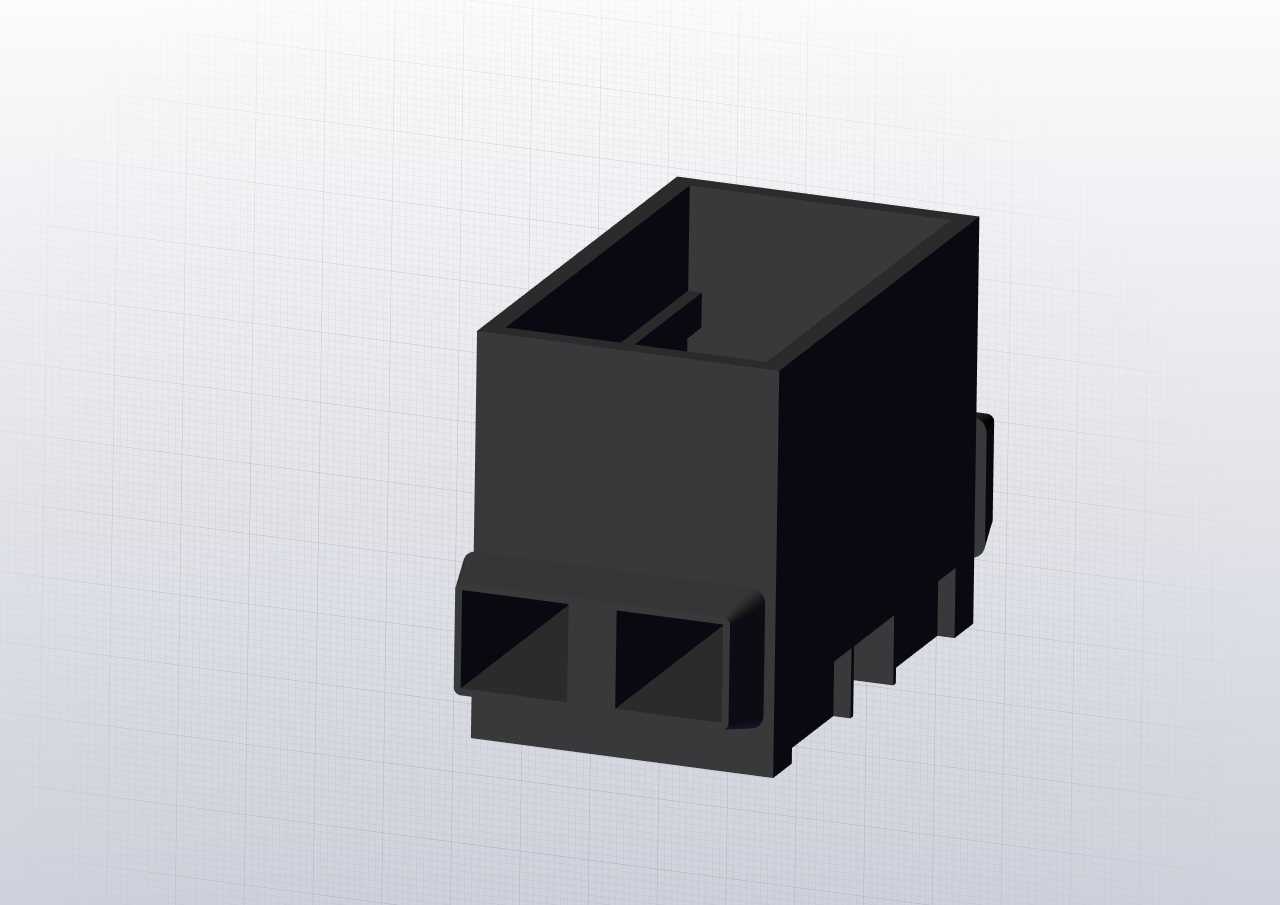

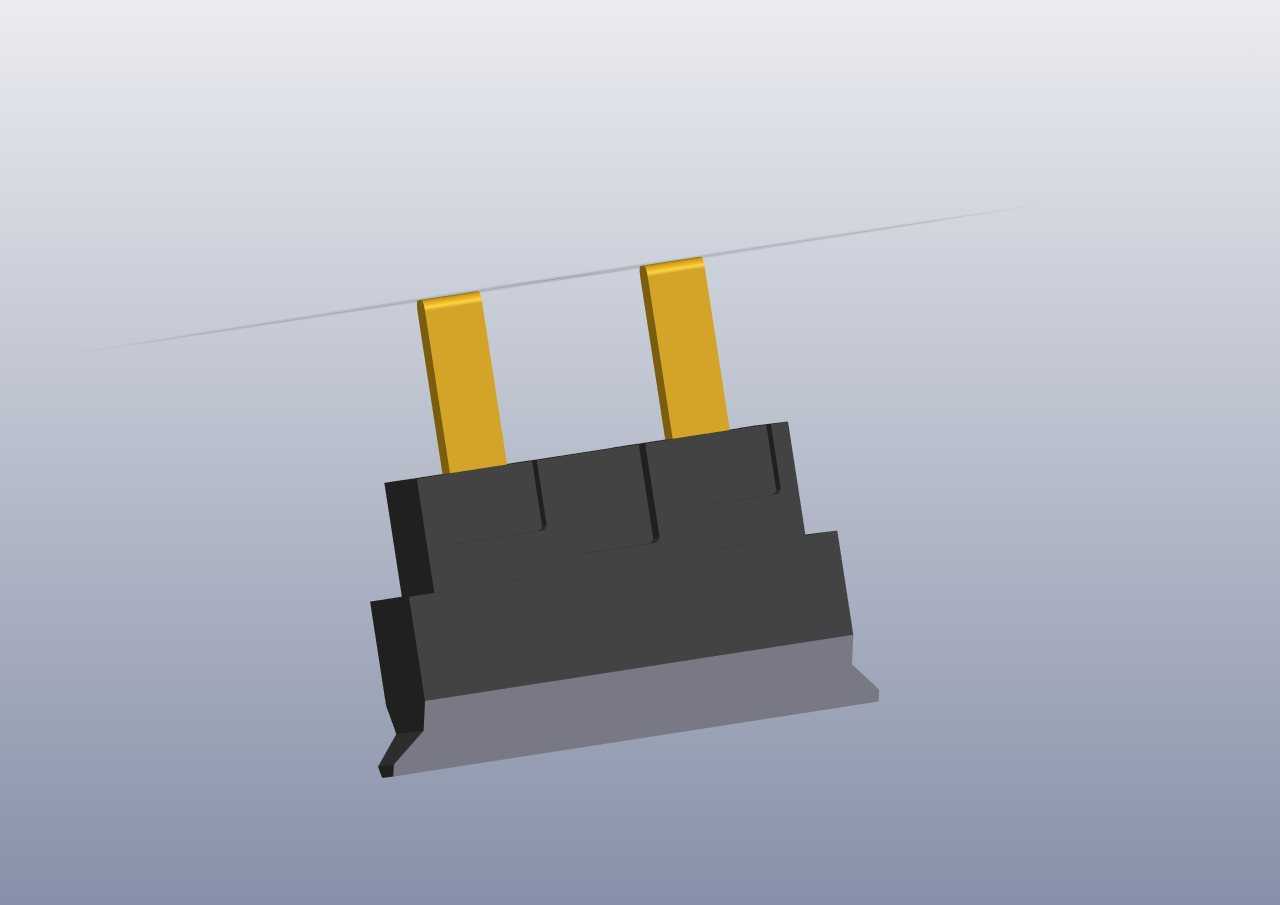

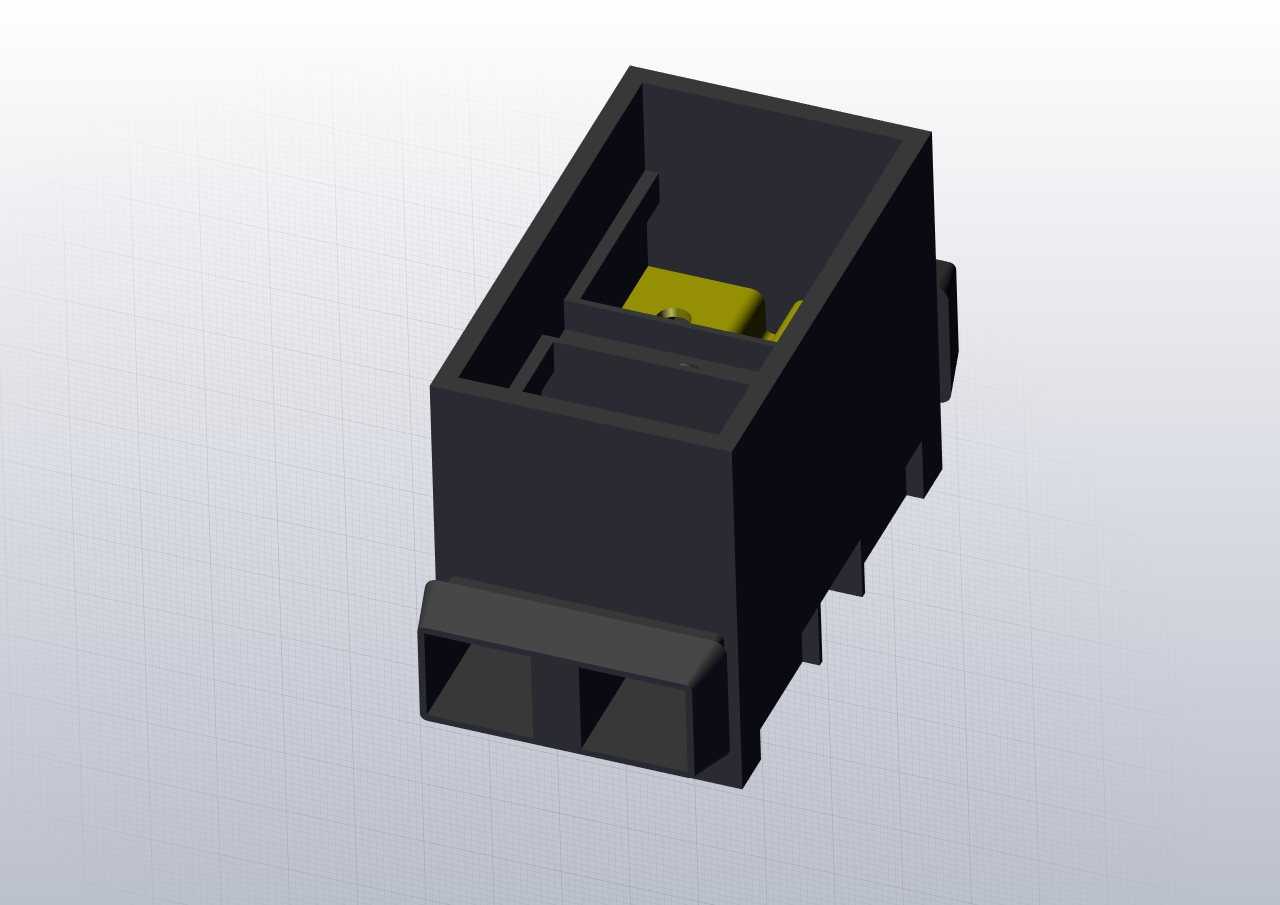

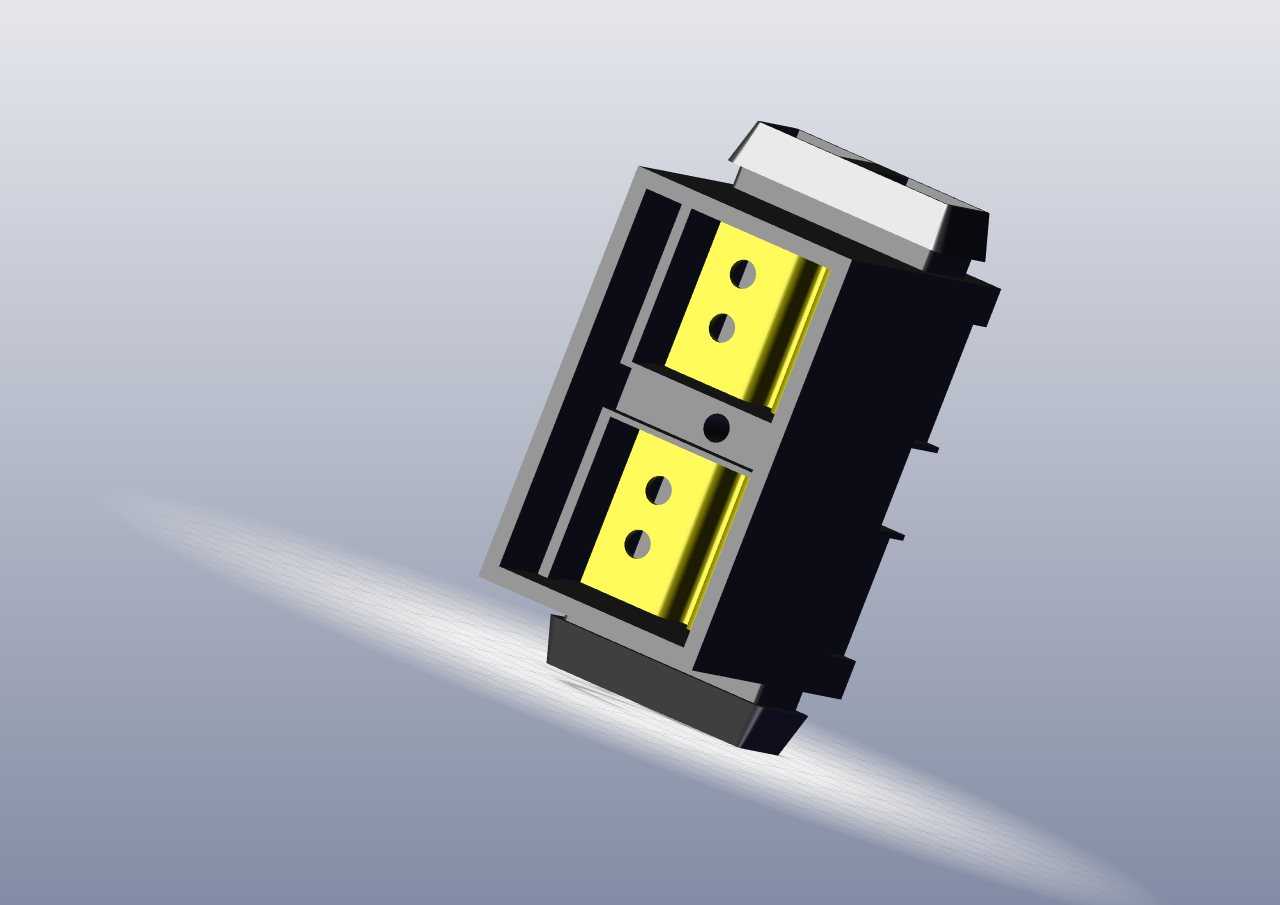

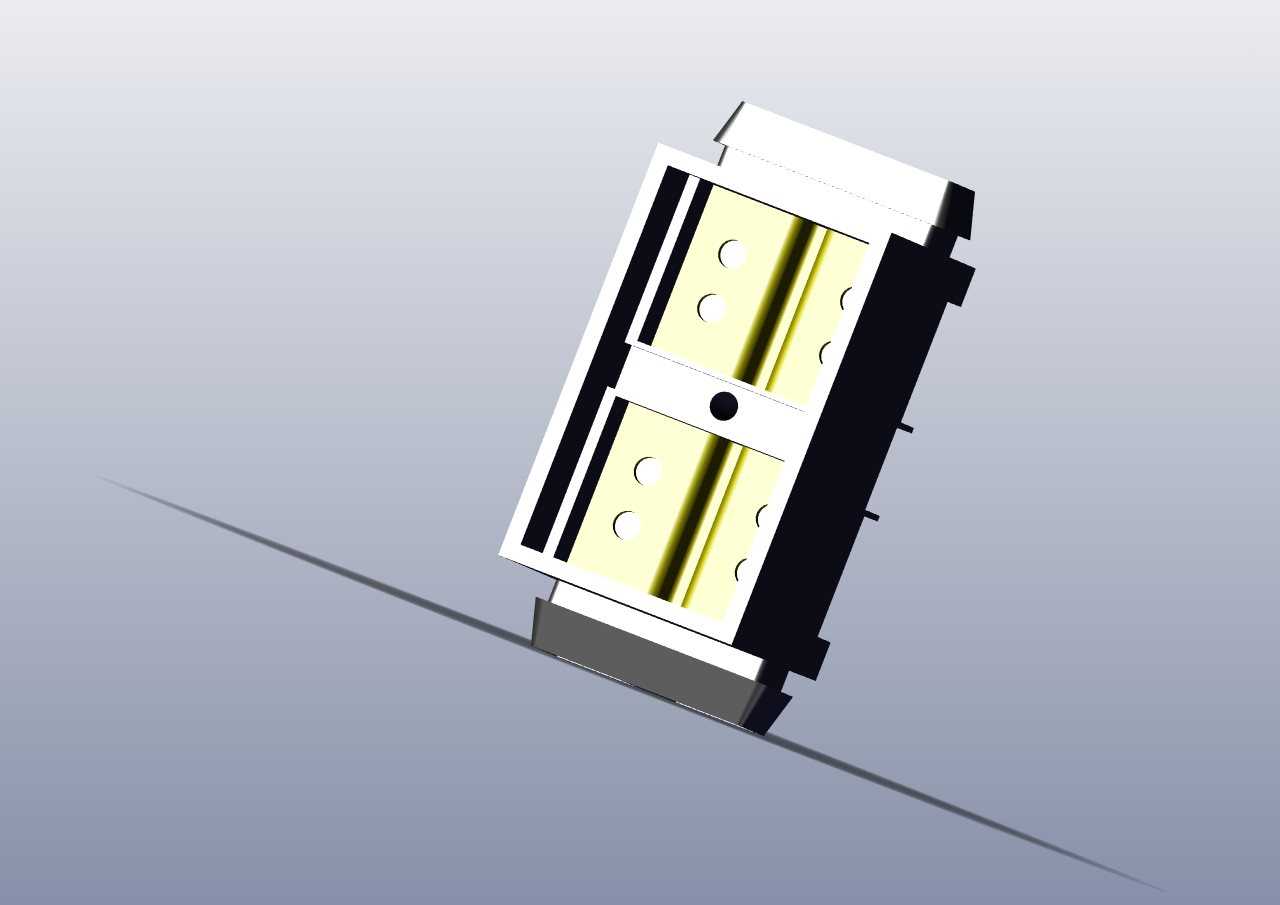

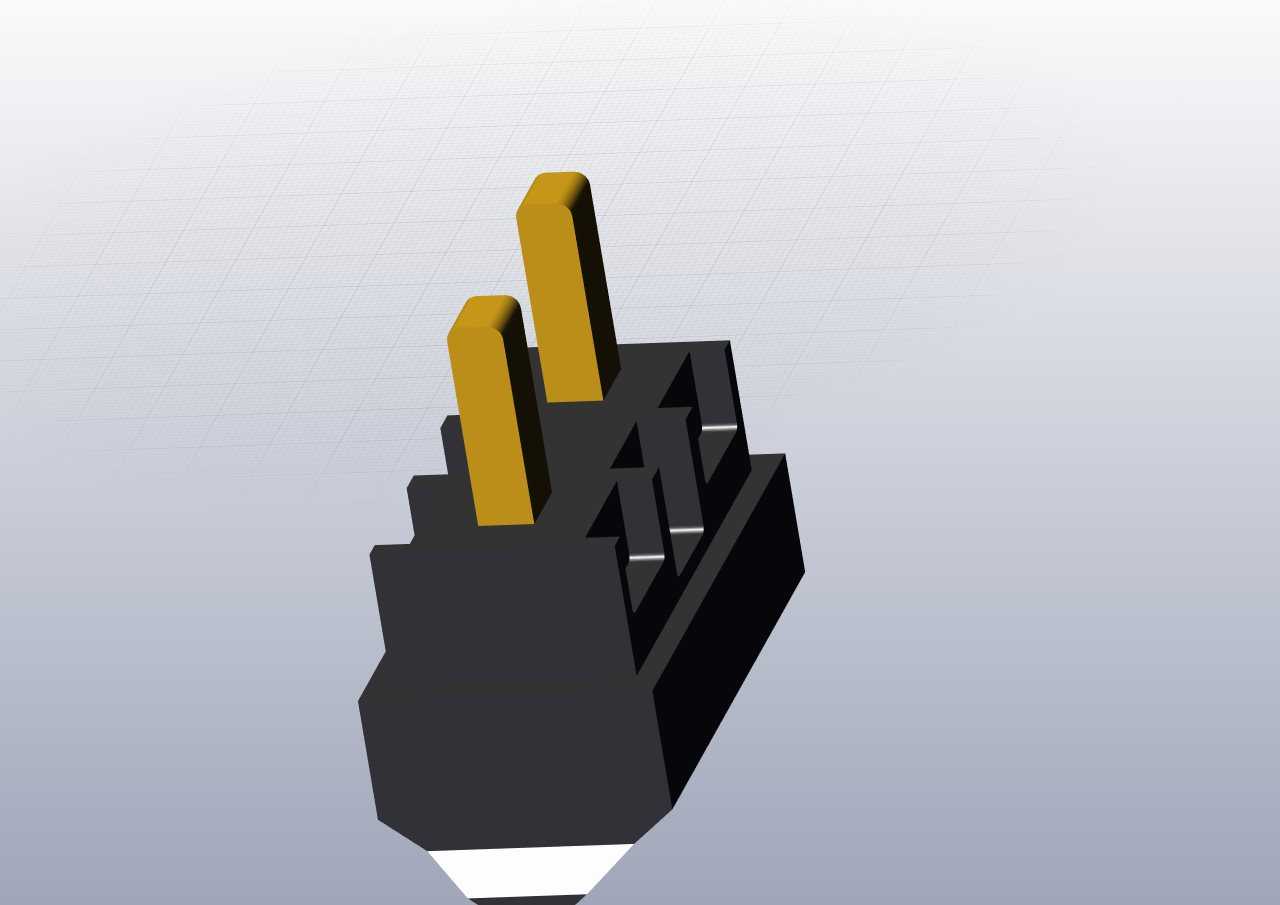

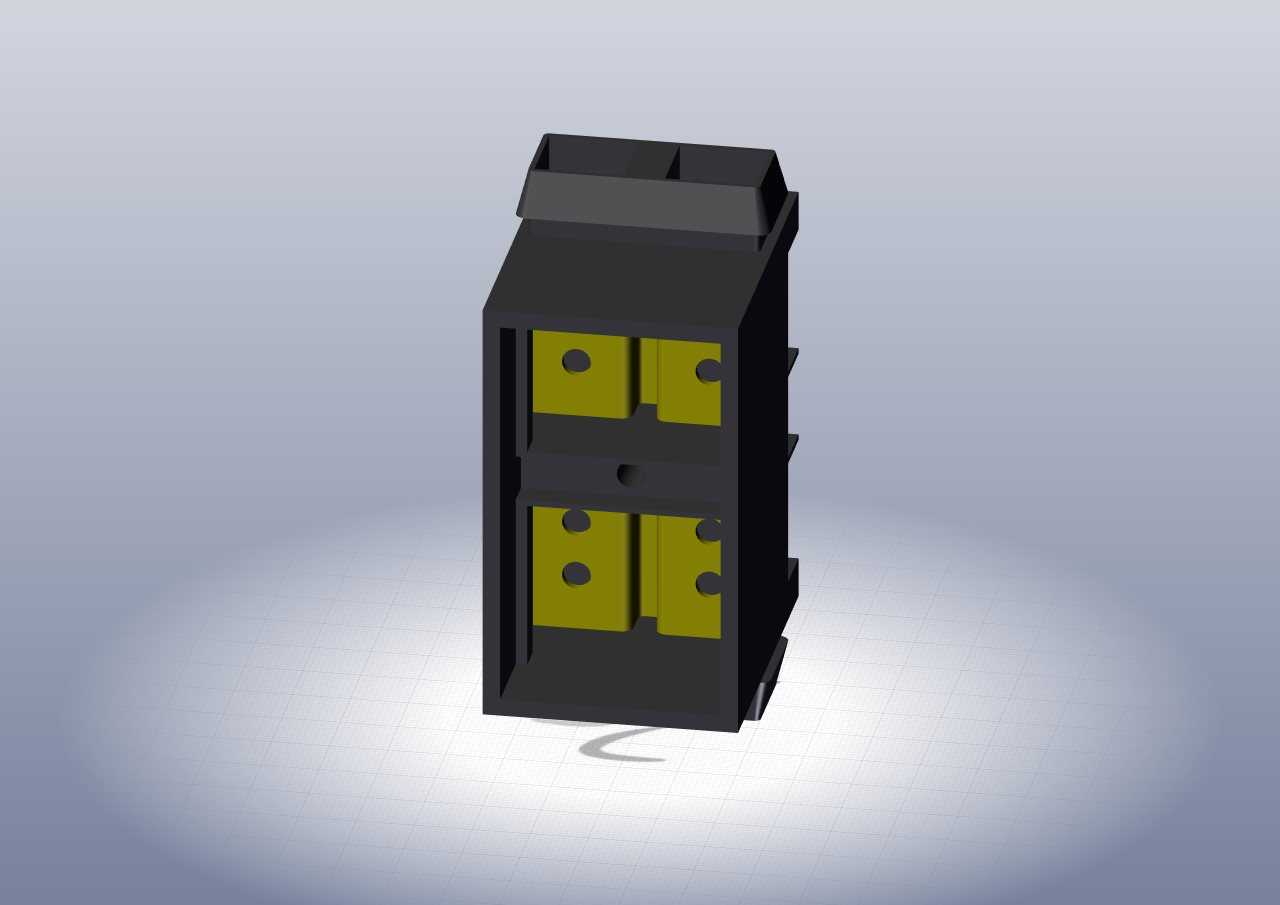

　　在设计思路上，这款熔断器的外壳采用耐温阻燃的黑色绝缘材质，整体为方块式结构，外壳表面设置的多道凹凸加强筋，一方面可以提升外壳的结构强度，避免装配插拔过程中外壳开裂导致内部熔丝外露，另一方面凹凸结构可以增加外壳表面的散热面积，在额定电流工作状态下，熔丝产生的微量热量可以通过外壳筋条更快散发到周围空气中，避免长期工作时热量累积导致外壳温度过高，影响周边元件的使用寿命。两个导电插脚采用矩形截面设计，相比圆形插脚，矩形插脚和插座或焊盘的接触面积更大，接触电阻更小，大电流通过时的发热更低，同时插脚的长度经过匹配设计，既保证插入后有足够的接触深度，不会因为设备振动出现松脱断电，也不会因为插脚过长导致装配后超出PCB板背面的安全距离，引发和其他元件的短路风险。

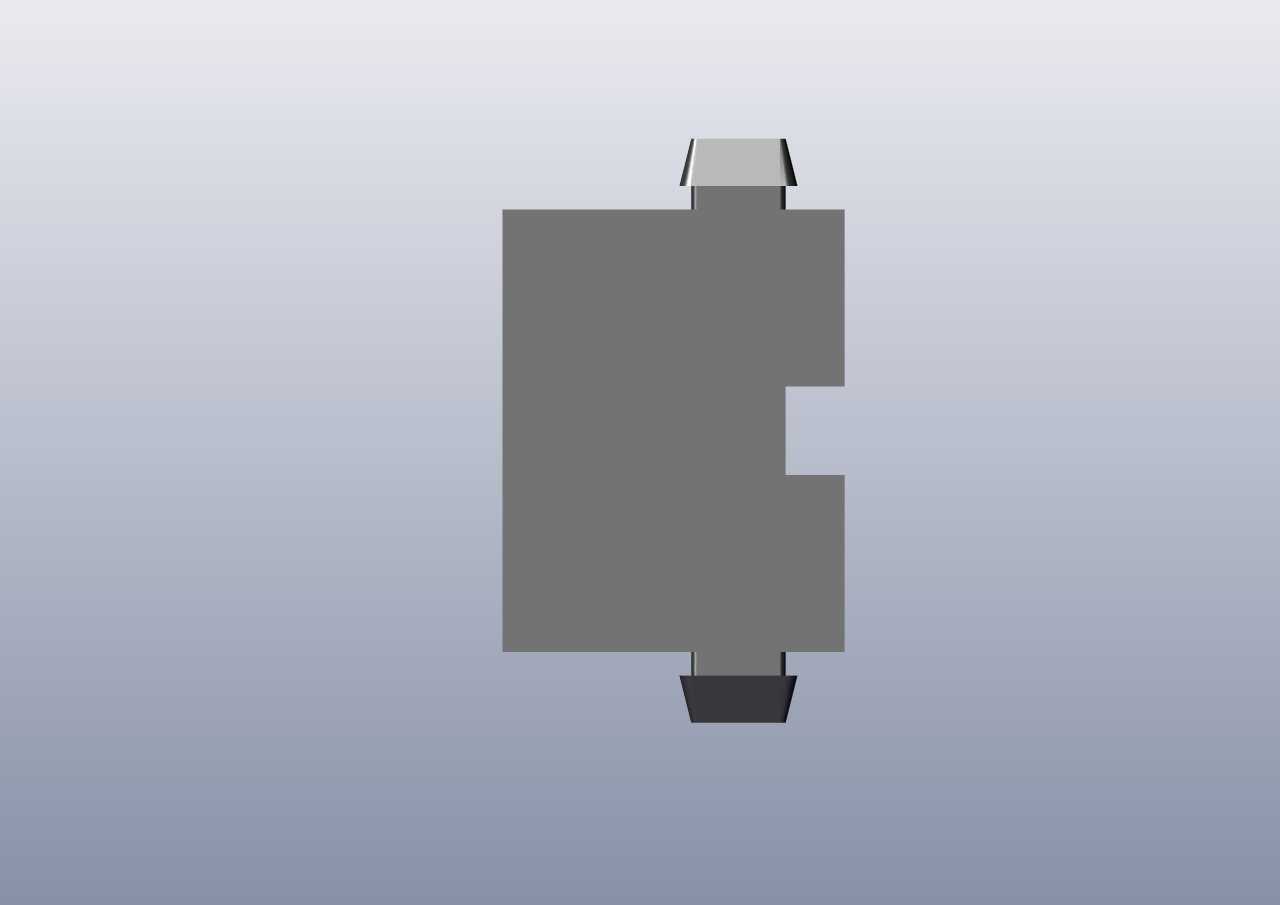

　　从安装边界来看，这款熔断器的整体外形为规整的长方体，两个插脚的中心距符合常规低压小容量熔断器的通用安装孔距标准，可以直接替换市面上同规格的同类型产品，不需要重新设计PCB板的开孔位置或安装座结构，降低设备改型的设计成本。外壳的宽度和高度都控制在极小的尺寸范围内，在PCB板上布置时，相邻元件之间只需要预留不小于2mm的安全间隙即可，不会占用过多的板上空间，适合在高密度布置的电路板上使用。在实际选型应用中，需要根据回路的额定工作电流匹配对应熔丝规格的产品，安装时要保证插脚和安装位的接触可靠，避免虚接导致的接触电阻过大引发异常发热，同时要注意该器件的安装位置要远离强发热元件，避免环境温度过高导致熔丝的额定熔断电流出现偏移，出现误熔断或者熔断不及时的问题。

　　在结构细节上，外壳和插脚的衔接位置做了密封处理，可以阻挡日常使用中的灰尘、潮气进入外壳内部，避免内部熔丝因为积灰、受潮出现氧化锈蚀，影响正常的导电性能和熔断特性，适配普通工业车间、民用室内环境下的使用需求，不需要额外做防尘防水的密封处理即可稳定工作。
