农田作业地膜铺设覆盖机架结构

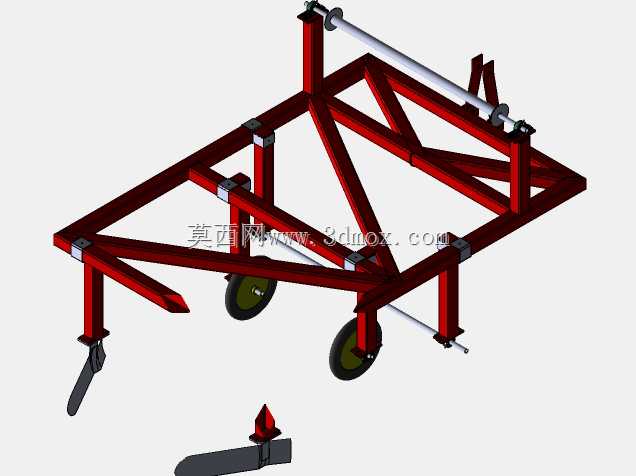

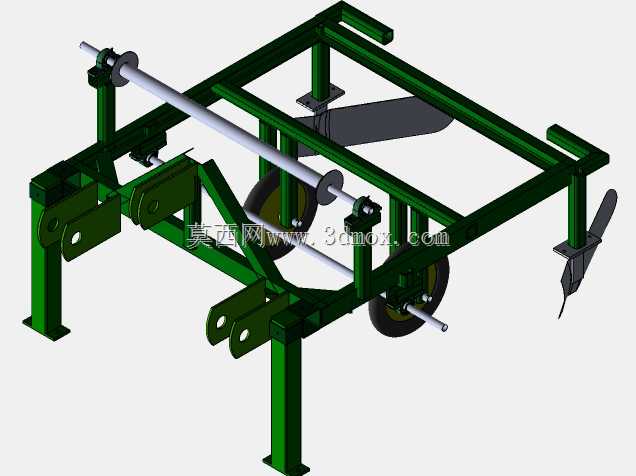

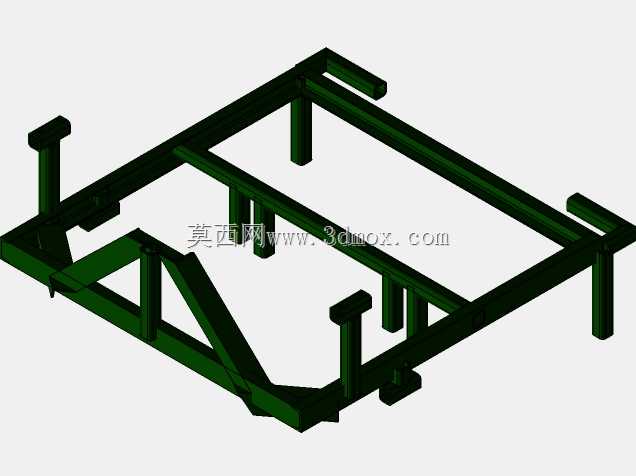

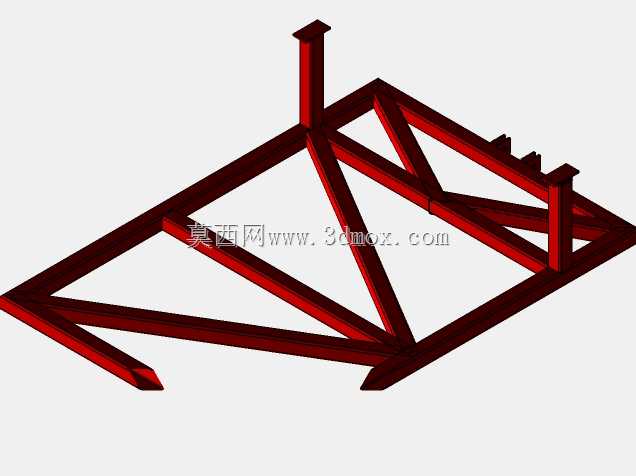

　　这套机架结构针对小地块蔬菜、经济作物种植环节的覆膜需求设计，适配常规小马力四轮拖拉机后悬挂挂载，整体采用矩形钢管拼焊成型，主框架横向宽度预留1.2米至1.5米的地膜卷安装位，可覆盖国内主流窄垄、平作种植的农艺幅宽要求，纵向挂载深度方向的尺寸控制在0.8米范围内，不会超出拖拉机后轮的回转边界，田间掉头、转场时不会刮蹭田埂或周边作物。从实际作业逻辑出发，结构设计上优先考虑覆膜作业的核心痛点：首先是地膜展平的张力控制，横贯主框架的光轴采用冷拔圆辊加工，表面做镀锌防锈处理，地膜卷穿装在该轴上后，两端设置可调式挡圈，可根据地膜卷的实际宽度灵活限位，避免作业过程中地膜卷横向窜动导致的覆膜偏斜、褶皱问题。机架下方靠前位置设置的平土托板，

　　可在拖拉机行进过程中先将垄面表层的土块、作物残茬刮平，为地膜铺设提供平整的贴合基面，避免尖锐杂物刺破地膜；两侧后置的开沟犁片采用可调式安装座，可根据垄高、覆土厚度需求上下调整犁片入土深度，作业时犁片开出的沟深控制在5至8厘米，地膜两侧边缘自然落入沟内后，配套的覆土导板会将垄沟的碎土导流到地膜边缘完成压覆，避免大风天气下地膜被掀翻。机架的三点悬挂连接位严格遵循拖拉机后悬挂的标准尺寸设计，上拉杆、两个下拉杆的连接销孔同轴度控制在0.5毫米以内，挂载后整机不会出现偏斜，作业过程中可通过拖拉机的液压悬挂系统实时调整整机作业高度，转场时将机架抬升至离地面20厘米以上即可，无需额外拆卸部件。行走支撑轮设置在机架中部两侧，轮距可根据垄距调整，

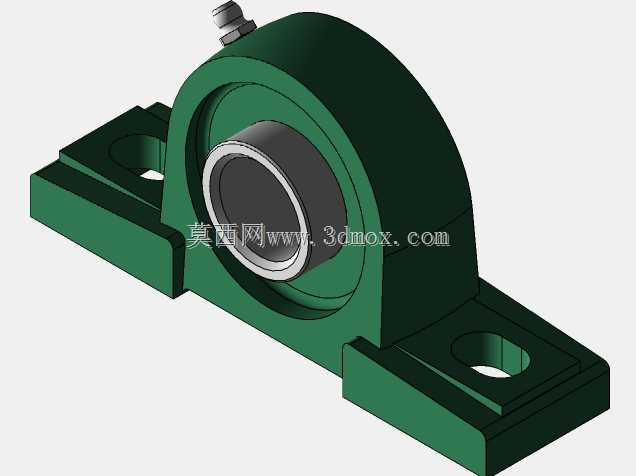

　　作业时支撑轮贴在未覆膜的垄沟位置行走，既可以控制整机的作业深度一致性，也能避免机架下沉导致的地膜拉扯破损。考虑到田间作业的腐蚀、磨损问题，所有钢制焊接件均做抛丸除锈后喷防锈漆处理，活动连接位加装润滑注油嘴，日常作业后只需清理缠绕的残膜、泥土，定期加注润滑脂即可保证机构动作顺畅。该结构没有复杂的传动部件，整体维护门槛低，适配散户种植、小型合作社的覆膜作业需求，相比人工覆膜可提升8至10倍的作业效率，同时覆膜的贴合度、覆土压覆的一致性远高于人工作业，能有效减少地膜的后期破损率，保障土壤保墒、抑草的农艺效果。在结构建模过程中，所有钢管的拼接位置均做了焊缝预留，安装孔位采用标准紧固件尺寸，生产加工时可直接按图下料、拼焊，无需二次改孔调整，各可调部件的调节行程均预留了足够余量，可适配不同地区、不同作物的覆膜农艺要求，不会出现调节范围不足无法使用的问题。
