手推式周边刀片衬套除草切割设备

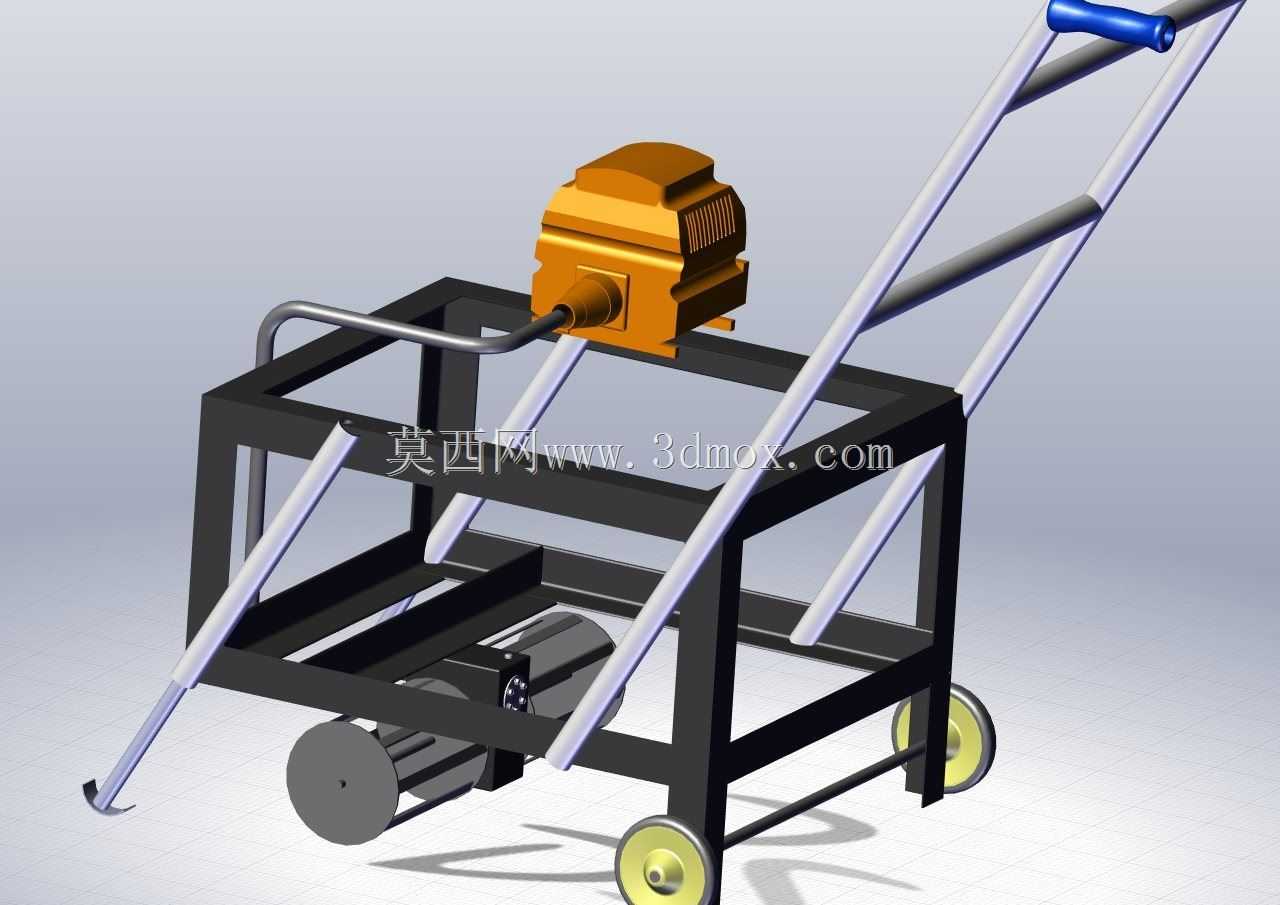

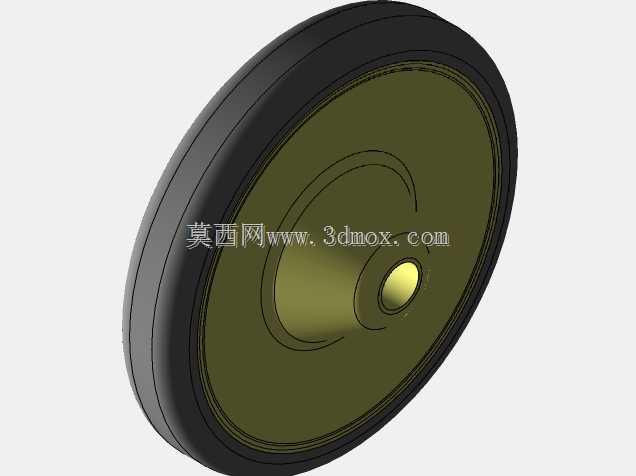

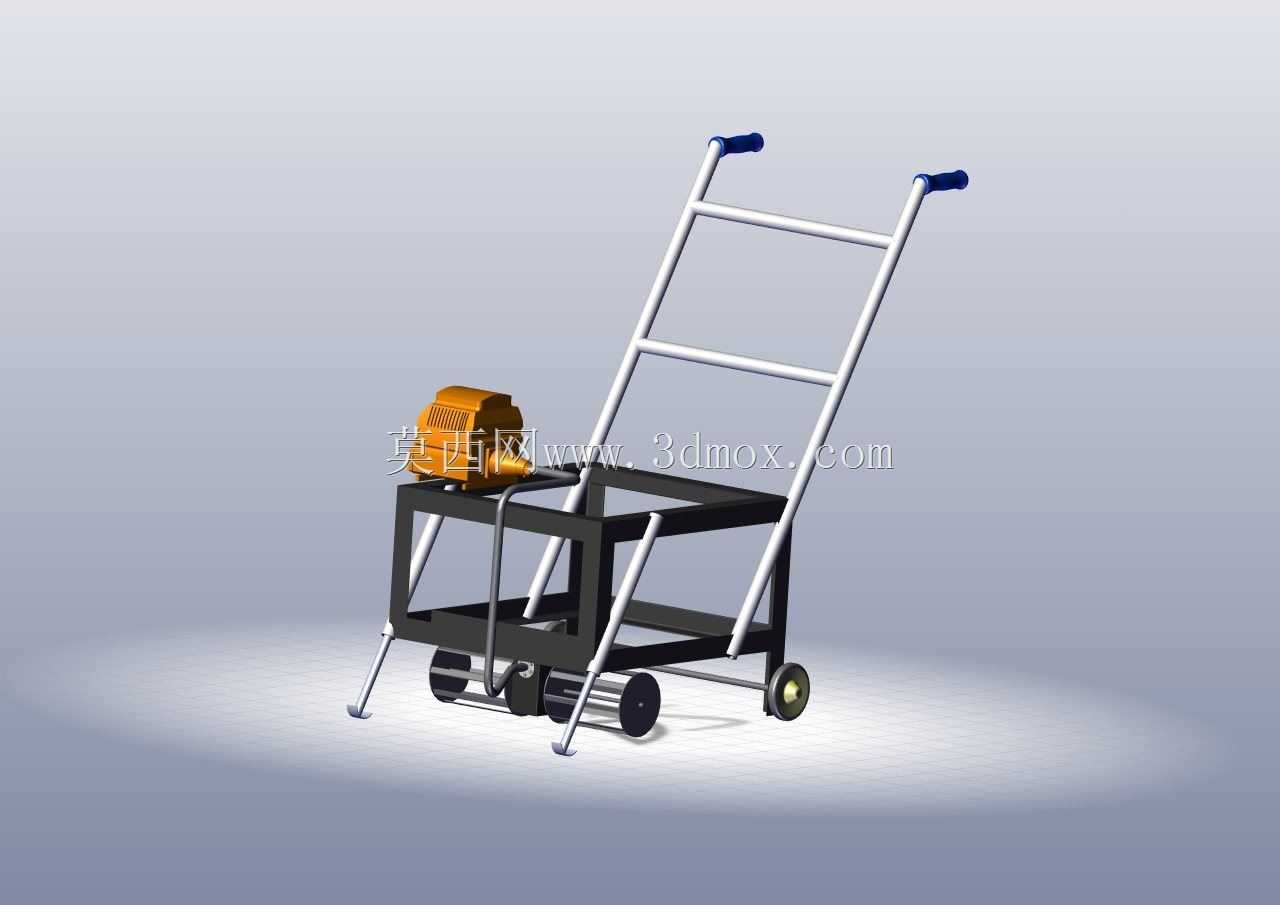

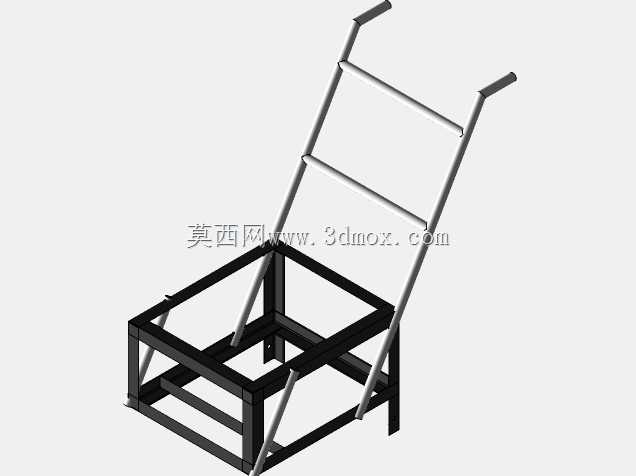

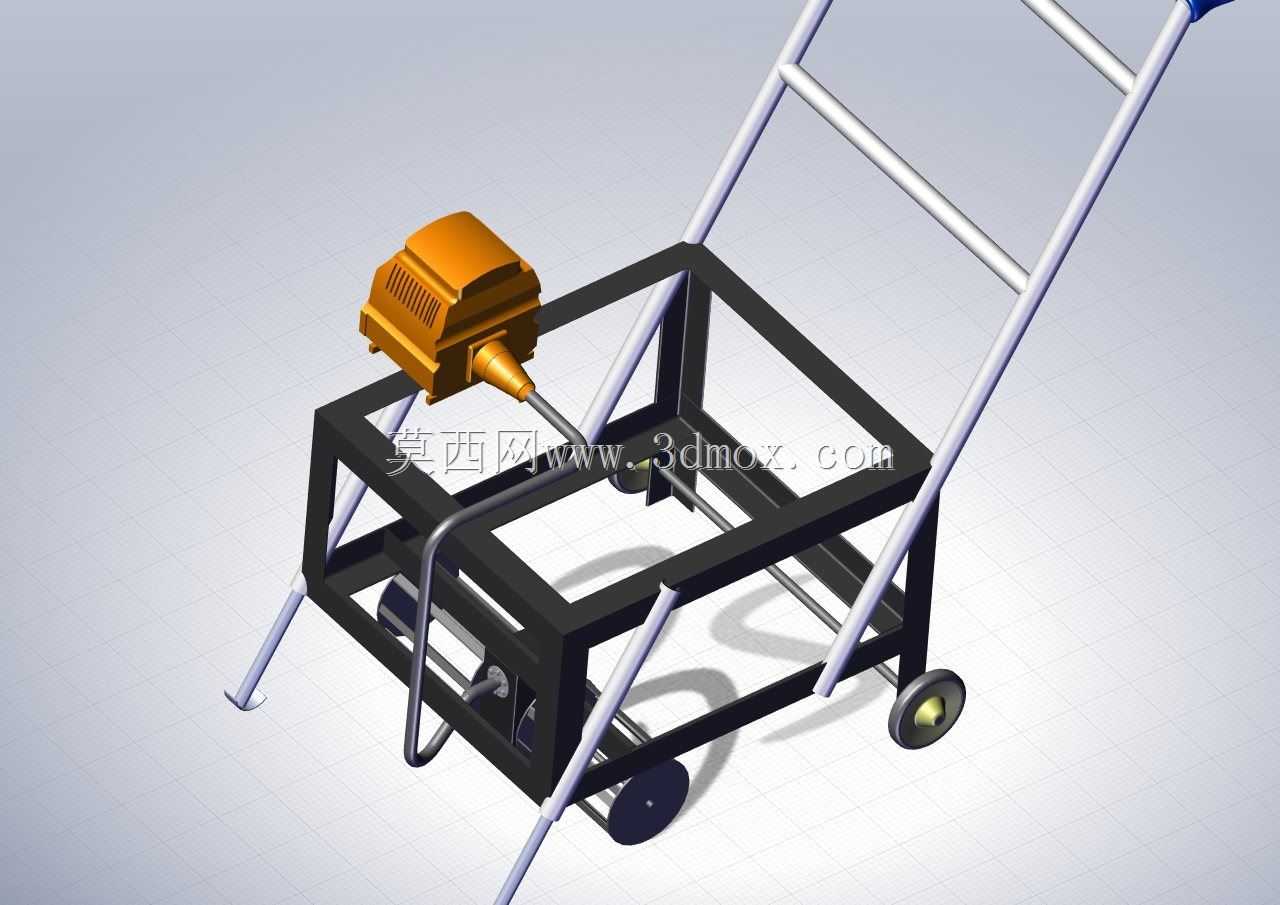

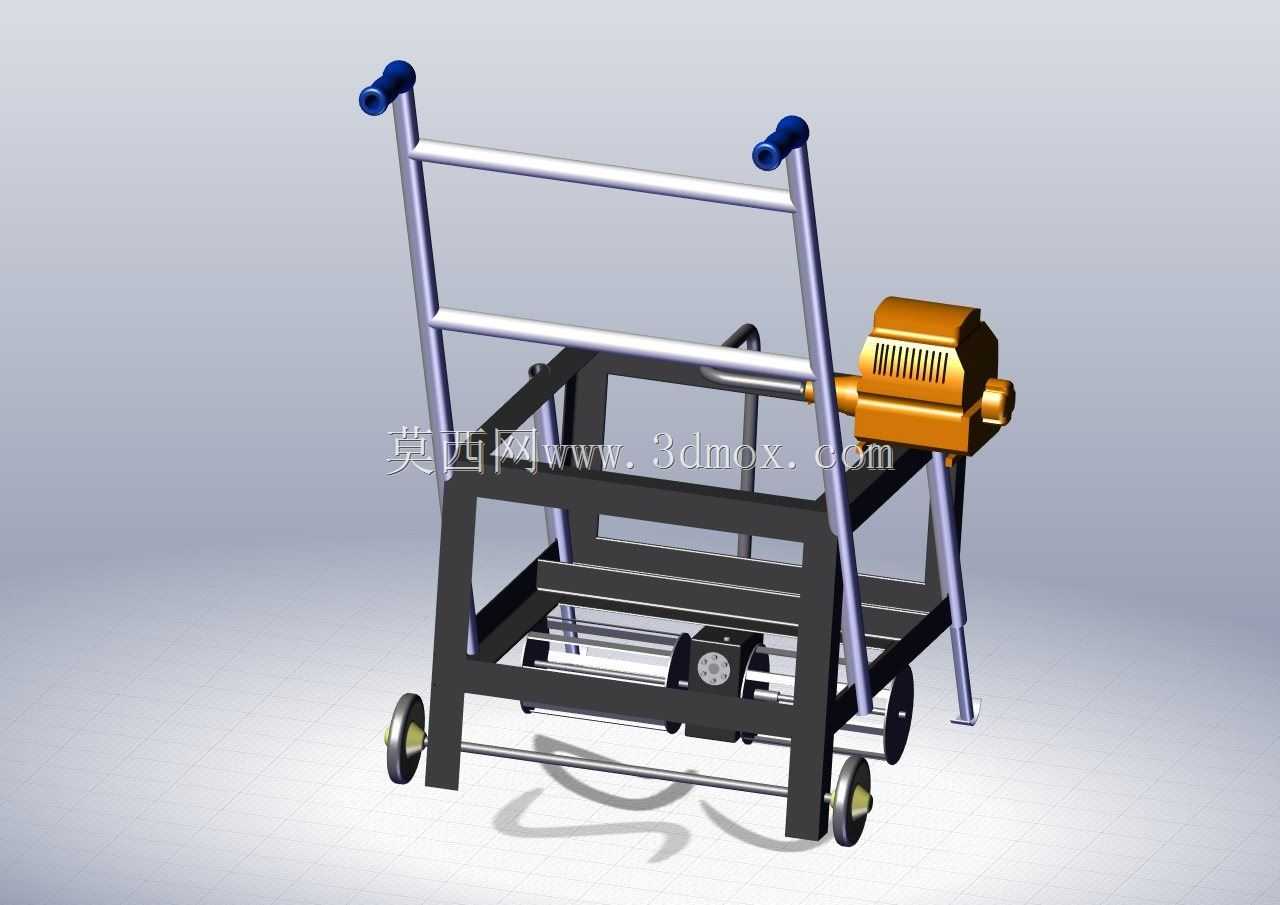

　　这款手推式除草切割设备，主要面向城市绿化带养护、山地果园株间除草、苗圃杂生灌木清理这类作业场景，区别于悬挂在拖拉机上的大型除草机具，它的作业灵活性更强，能够进入大型农机无法通行的狭窄作业区域，比如果树行距不足一米的密植果园、小区绿化里乔木周边的零散杂草区、田埂边的杂生灌丛区域，完成贴地除草以及周边衬套部位的切割作业。从结构设计逻辑来看，整机采用方管焊接的框架式承载结构，框架下部预留了动力单元的安装空间，上部布置驱动电机的安装位，推把采用倾斜角度符合人体工程学的圆管弯折成型，推把末端套有防滑绝缘握套，作业人员握持推行时不需要过度弯腰，长时间作业的疲劳度更低。底部的行走轮采用小直径实心轮设计，轮缘带有防滑纹路，在不平整的泥土地、

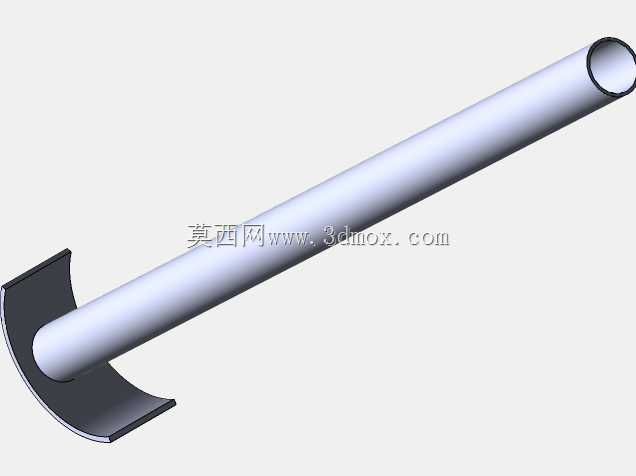

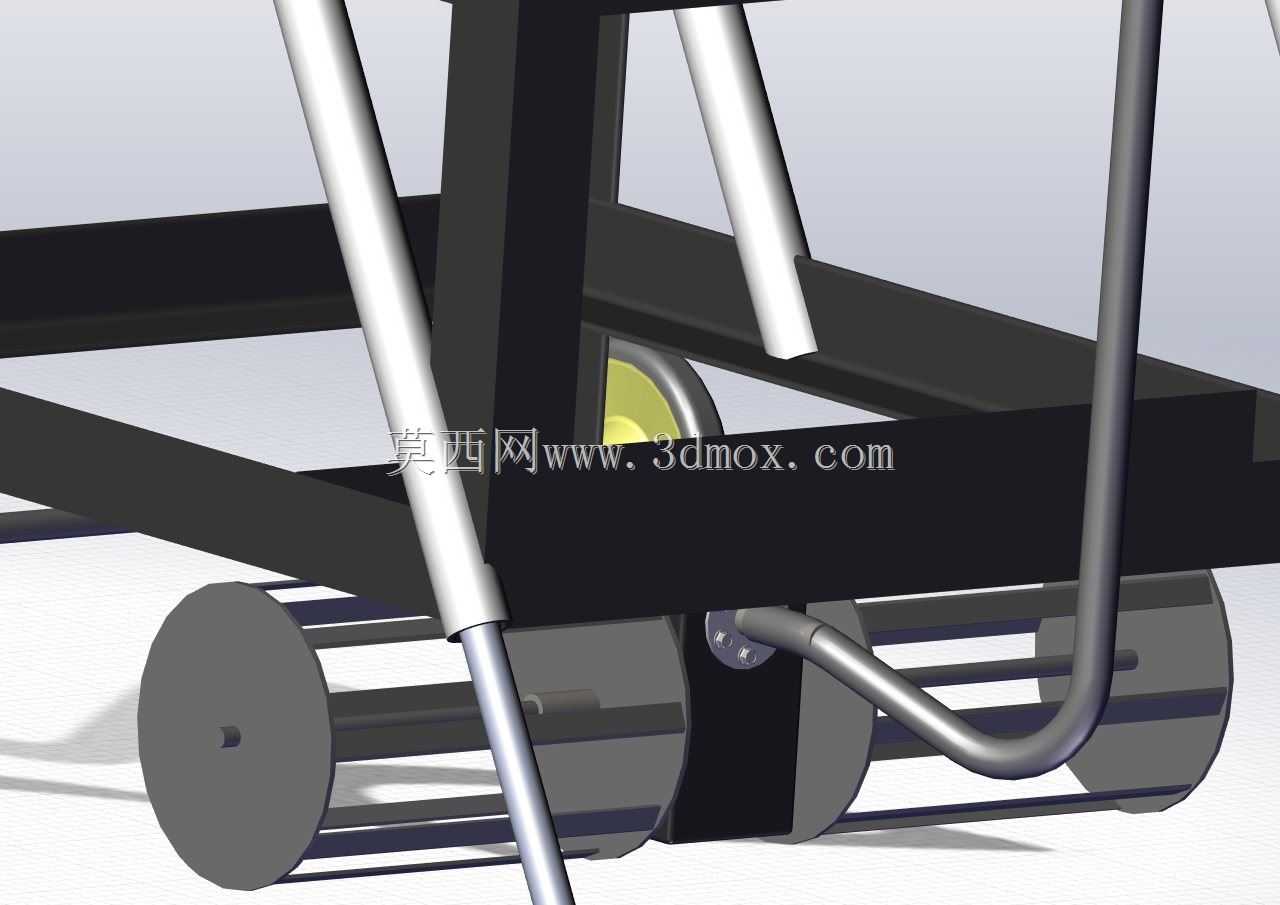

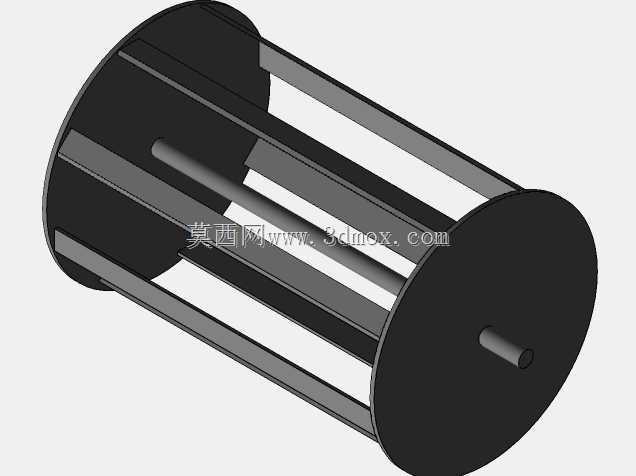

　　有少量碎石的作业面都能稳定推行，不会出现轮体卡滞或者下陷的问题，两个行走轮的安装轴采用可拆卸式设计，后期维护更换轮体不需要拆解整个主框架。切割执行部分采用周边刀片式结构，刀片安装位带有衬套防护结构，避免作业过程中飞溅的碎石、硬土块直接撞击刀片安装座，延长核心切割部件的使用寿命，刀片的作业高度可以通过框架上的调节螺栓进行微调，能够根据作业面的草茎高度、地形起伏调整留茬高度，最低可以实现贴地切割，最高留茬高度可调整至五厘米，适配不同的除草作业需求。动力传输路径上，上部的驱动电机通过传动轴将动力传递至下部的切割组件，传动部位设置有封闭式护罩，避免杂草缠绕传动轴造成动力损耗或者卡滞故障，电机的安装座采用减震橡胶垫与主框架连接，

　　能够削减作业过程中电机运转产生的震动，降低震动传递到推把部位的幅度，提升作业握持的舒适度。整机的外形尺寸控制在紧凑范围内，长度约一米二，宽度约六十厘米，推把最高处距离地面约一米一，这样的尺寸边界能够保证设备顺利通过宽度七十厘米的作业通道，比如果园里的果树行间、绿化带的预留作业步道，不需要额外开辟通行空间。设备的重心设计在整机几何中心偏下的位置，也就是下部行走轮与切割组件的安装区域，推行过程中不会出现前倾或者后翻的问题，即使在坡度不超过十五度的坡地作业，也能保持稳定的推行状态。框架的边角位置都做了圆弧倒角处理，没有尖锐的外露焊疤或者棱角，避免作业过程中剐蹭作业人员或者周边的作物、绿化植被。从实际作业的适配性来看，

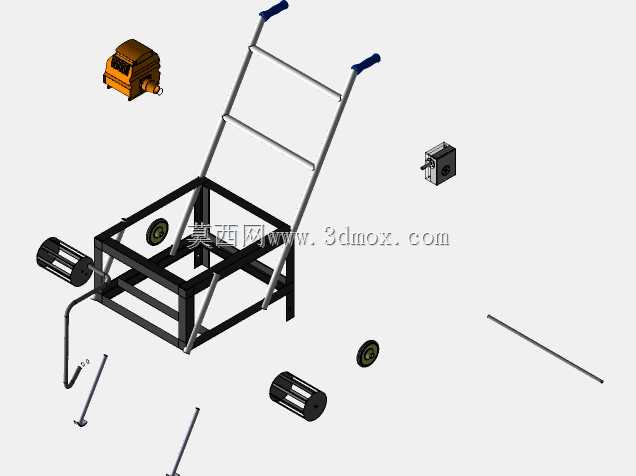

　　这款设备不仅能处理普通的禾本科杂草，对于直径不超过一厘米的杂生灌木嫩茎也能完成切割作业，刀片衬套的设计还能在切割靠近作物根部的杂草时，避免刀片误伤到作物主茎，适合果园里的选择性除草作业，不会伤及果树的表层根系。设备的所有外露金属部件都做了防锈涂装处理，适应户外潮湿、多尘土的作业环境，日常存放只需要清理刀片部位缠绕的杂草，定期检查传动部位的润滑状态即可，维护门槛较低，不需要专业的维修技能就能完成日常保养。在三维建模过程中，框架的方管拼接处都做了焊缝的细节还原，电机的散热筋、握套的防滑纹理、行走轮的轮毂细节都按照实际加工的尺寸进行建模，各个部件的装配间隙都预留了实际生产的公差范围，比如电机安装座的螺栓孔位预留了两毫米的调节余量，方便装配时调整电机的同轴度，切割刀片与衬套之间预留了零点五毫米的转动间隙，避免作业过程中热胀冷缩造成刀片卡滞。推把与主框架的连接部位采用可拆卸式螺栓紧固，运输过程中可以将推把拆下，减少整机的包装尺寸，降低运输成本，这个设计细节也在模型中做了完整的结构还原，连接部位的加强筋板、螺栓垫片都有对应的模型结构，能够直接用于生产前的结构验证、装配干涉检查。
