农业机械用双联万向节传动结构

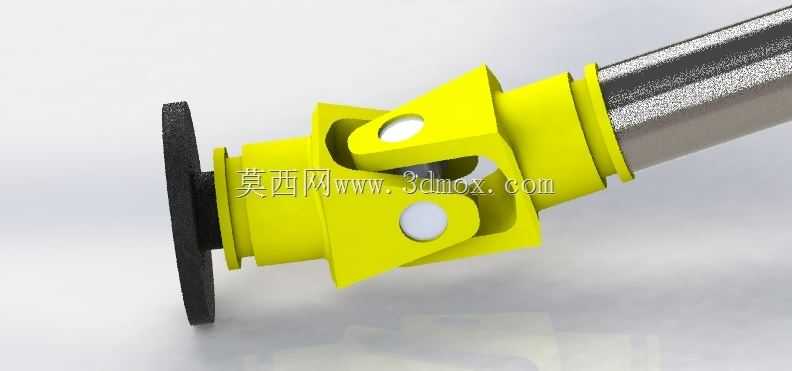

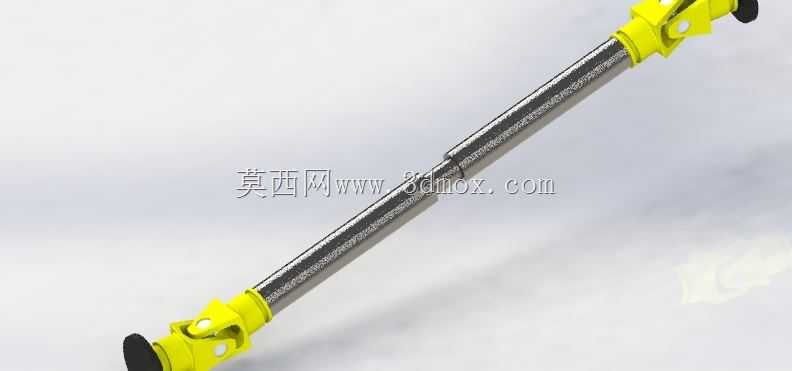

这类双联万向节结构，主要应用在中小型农业作业设备的动力传输链路中，常见于耕整机械、播种设备、秸秆处理机具的动力输出端与作业端的连接位置，用来补偿设备机架在田间起伏、作业负载波动时产生的轴系偏移，避免刚性连接带来的轴系憋劲、轴承过早磨损、键槽崩裂等常见故障。从结构设计来看，该双联结构采用十字轴式铰接布局，两个万向节单元通过中间的连接架集成在一起，相比单万向节可以大幅降低单节的偏转角度，在轴系存在30度以内夹角的工况下，依然可以保持稳定的等速传动特性，不会出现单万向节大角度传动时的转速波动问题，减少作业时的动力冲击。设计过程中，铰接位置的衬套配合间隙控制在0.02-0.05mm区间，既保证铰接转动的灵活性，又避免间隙过大带来的传动回程误差，防止机具作业时出现抖动、异响。端部的连接法兰采用标准的花键配合结构，与动力输出轴对接时可以快速完成装拆，法兰端的止口尺寸匹配农用机械通用的动力输出接口规格，不需要额外加工转接件就可以直接适配多数现有农机的动力接口。外侧的防护壳体采用一体化的包覆结构，将十字轴、滚针衬套等核心铰接部件完全包裹在内，田间作业时可以阻挡泥土、秸秆碎屑、泥水进入铰接摩擦副，延长部件的维护周期，减少日常保养的工作量。轴体部分采用空心管材结构，在保证抗扭强度满足120N·m额定扭矩传递要求的前提下，尽可能降低整体自重，减少设备悬挂端的负载，避免机具作业时出现抬头、入土深度不稳定的问题。安装边界上，该万向节总成的最小安装长度适配多数中小型农机的传动轴安装空间，最大伸缩量可以覆盖机架形变、作业震动带来的轴向位移，不需要额外调整机架的安装孔位就可以完成替换安装。铰接部位的润滑脂注油口设置在壳体侧面，日常维护时不需要拆解结构就可以完成润滑脂补充，适合田间作业的快速保养需求。
