食品加工产线谷物垂直输送升降装置

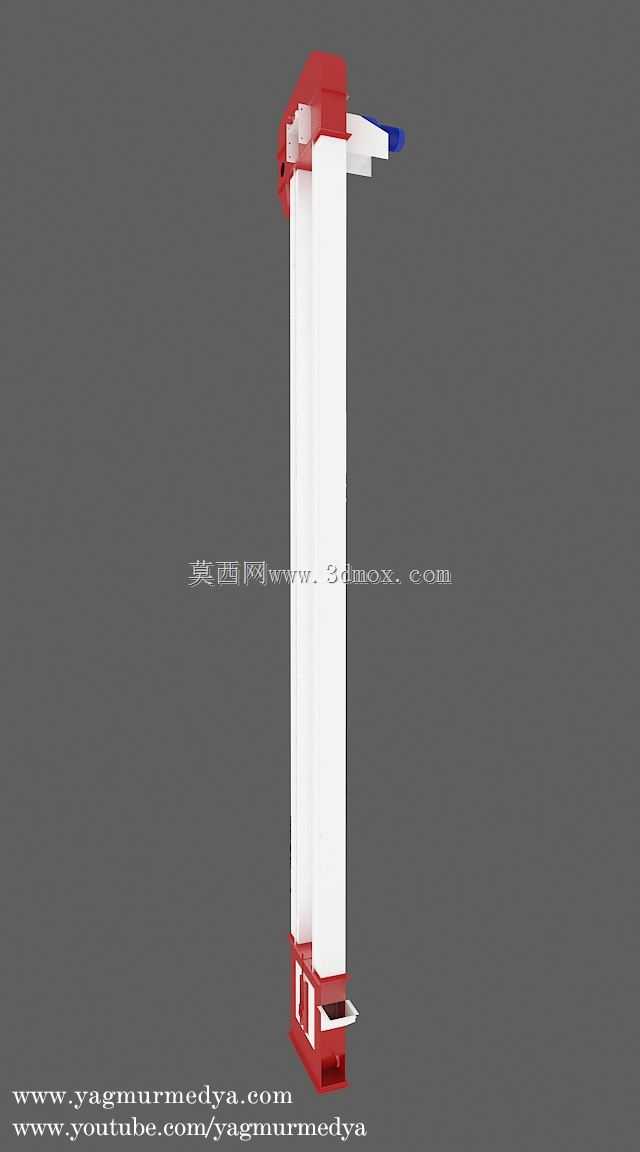

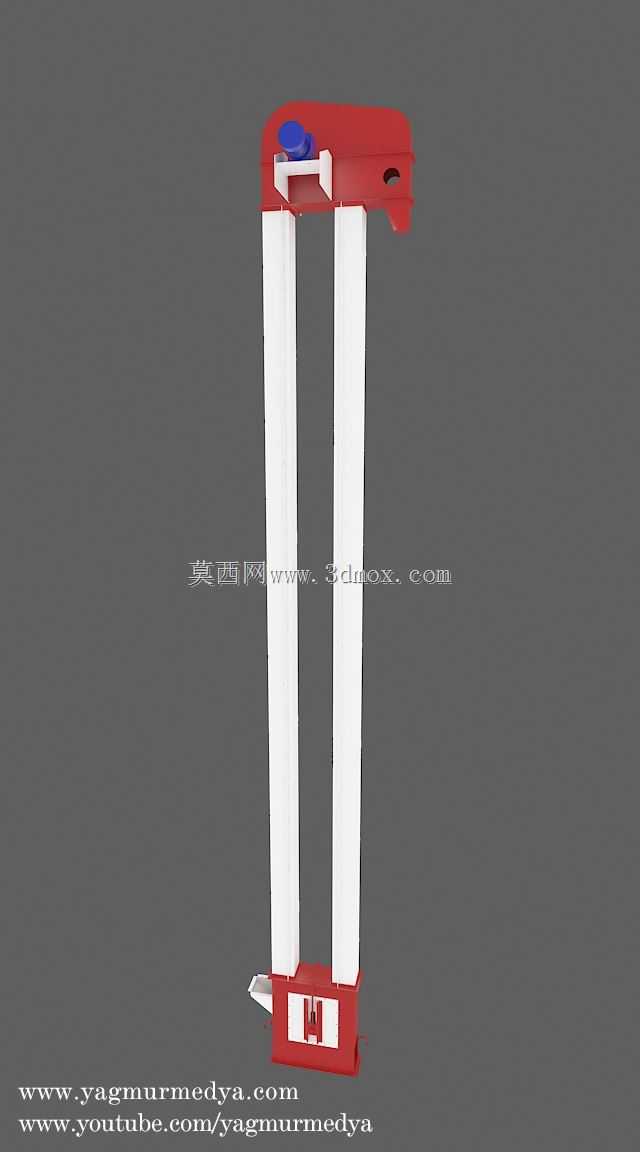

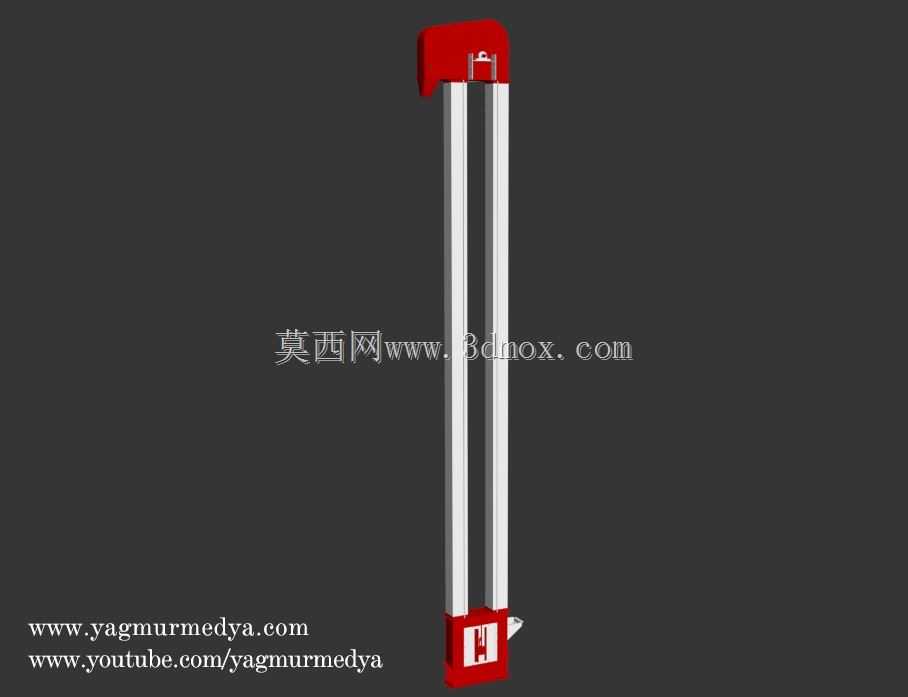

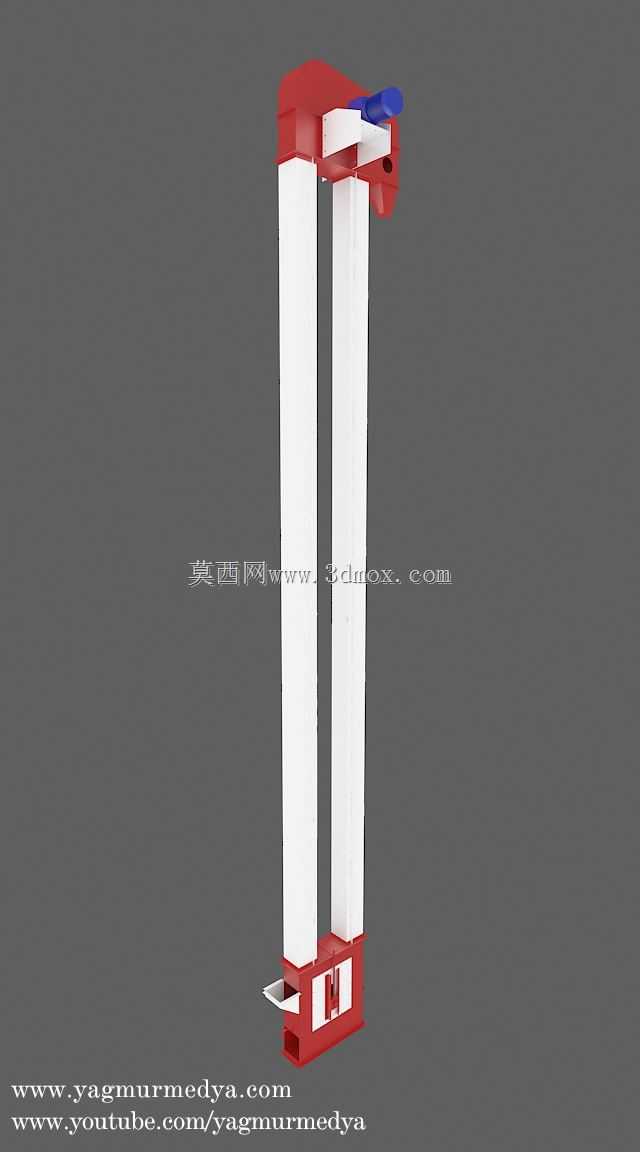

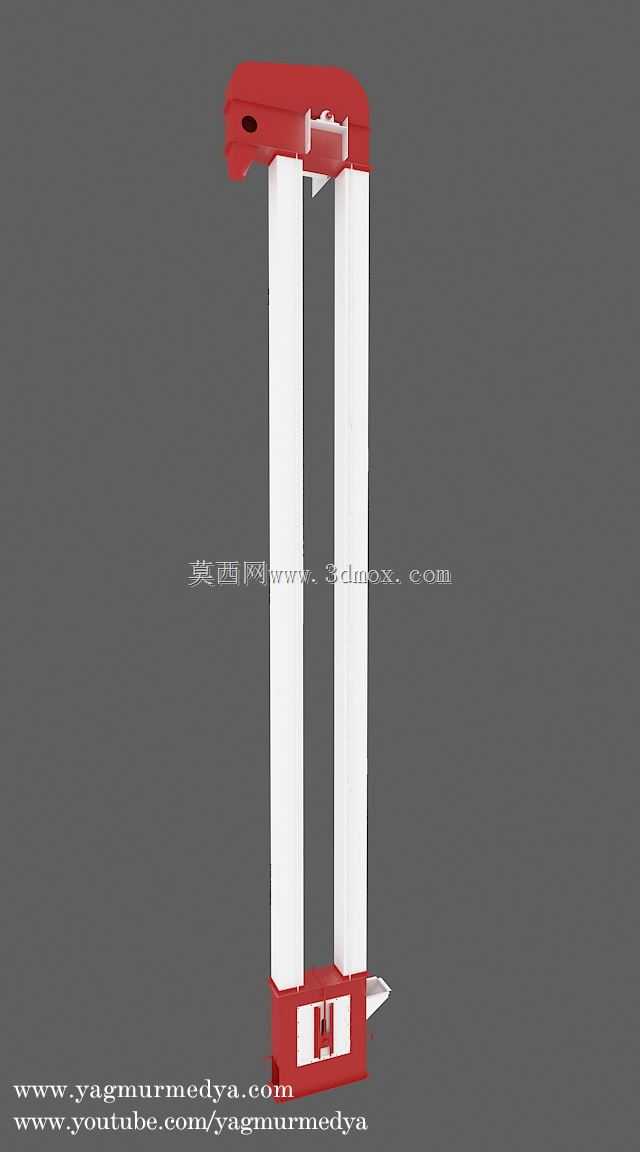

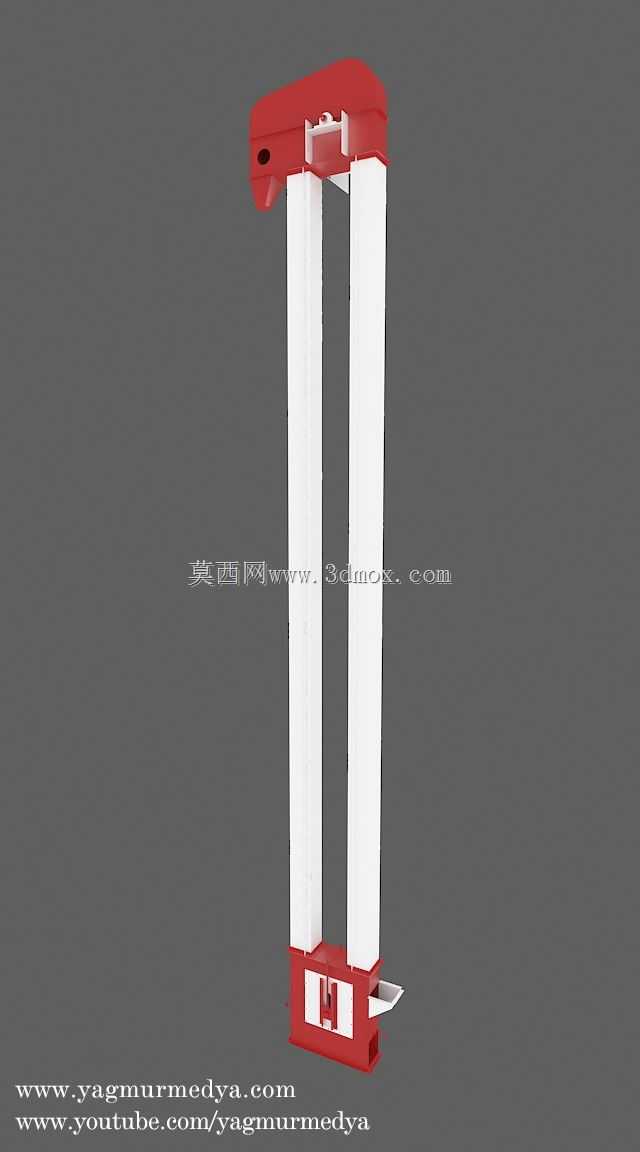

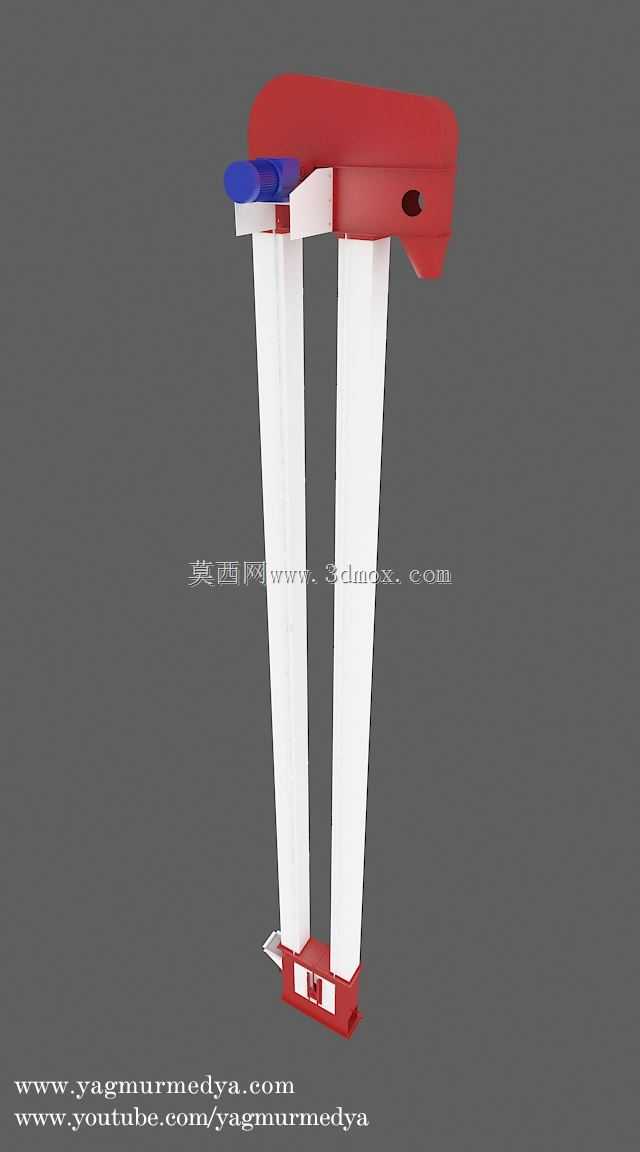

在粮油加工、饲料生产、粮食仓储等场景中，散状谷物的垂直转运一直是产线布局里需要重点考量的环节，这类垂直输送设备需要适配散料的特性，避免输送过程中出现物料撒漏、破碎率过高的问题，同时还要匹配前后段水平输送设备的接料、出料高度，减少产线的转接落差。这套垂直输送结构采用双立柱导向的框架式设计，主体承载框架采用矩形截面型材拼接，两根平行的垂直立柱作为提升载台的运行导向轨道，上下两端分别设置驱动端和张紧端，顶部的驱动单元内置传动组件，带动牵引构件带动载台沿立柱做上下往复运行，底部设置张紧调节结构，可根据牵引构件的实际磨损情况调整张紧度，避免运行过程中出现打滑、偏移的问题。载台部分设置了专门的物料承载斗，斗体边缘做了折边强化处理，接料端和出料端都预留了和上下游设备对接的接口，可直接匹配前端水平输送机的落料位置，也能在提升到指定高度后，将物料平稳导入后续的加工、仓储设备中。从安装边界来看，这套设备的占地投影面积极小，仅需要在产线中预留出双立柱的垂直安装空间即可，不需要额外占用过多的车间平面位置，非常适合老旧产线的升级改造，或是车间空间紧凑的中小型粮油、饲料加工车间使用。设计过程中重点考虑了散粮输送的防破碎需求，载台的运行速度设置在合理区间，启动和停止阶段都做了缓速过渡，避免急停急起导致谷物颗粒出现碰撞破碎，同时导向结构采用了低摩擦的导向副，运行过程中噪音更低，也减少了日常维护的频次。设备的上下两端都设置了极限位置限位，当载台运行到最高或最低的极限位置时，会自动切断驱动动力，避免出现冲顶、蹲底的故障，同时载台侧面设置了导向防坠结构，一旦牵引构件出现异常断裂，防坠结构会立刻卡入立柱的限位槽内，将载台锁定在当前位置，避免设备损坏和安全事故。在实际产线适配中，这套设备可根据车间的实际层高调整立柱的总高度，不需要改动主体的驱动和载台结构，就能适配不同的提升高度需求，出料口的位置也可根据后续设备的接料位置做左右方向的调整，灵活匹配不同的产线布局。设备的外覆盖件采用了易拆装的结构，日常检修时只需要拆卸对应位置的盖板，就能接触到内部的传动、导向构件，减少维护的停机时间，所有和物料接触的部位都采用了符合食品行业接触要求的材质，避免对谷物造成污染，适配食品、饲料加工行业的卫生要求。
