锅炉进水格栅清理专用耙具结构设计

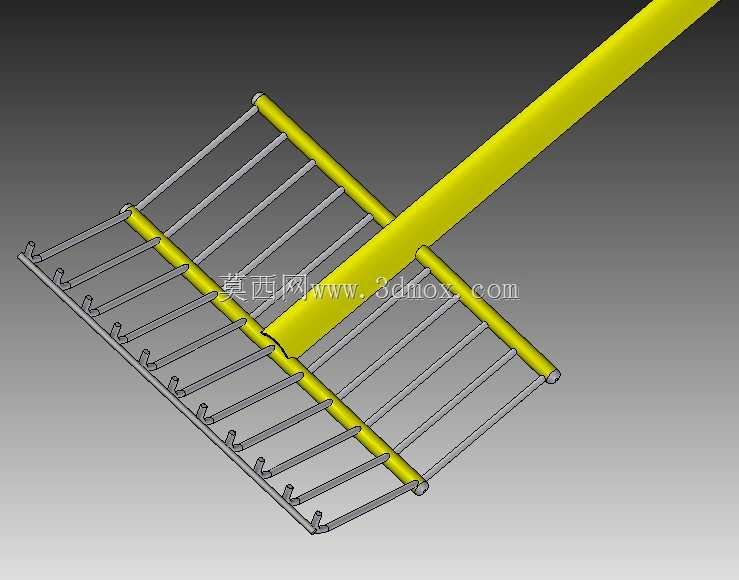

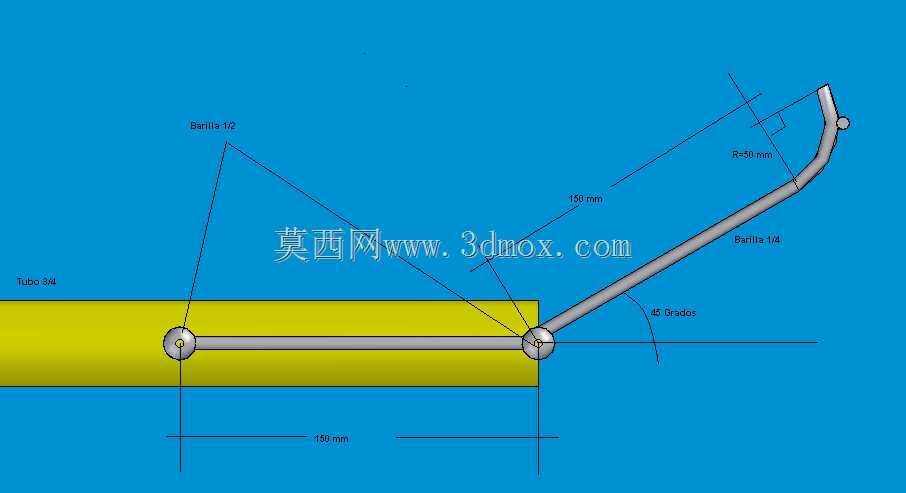

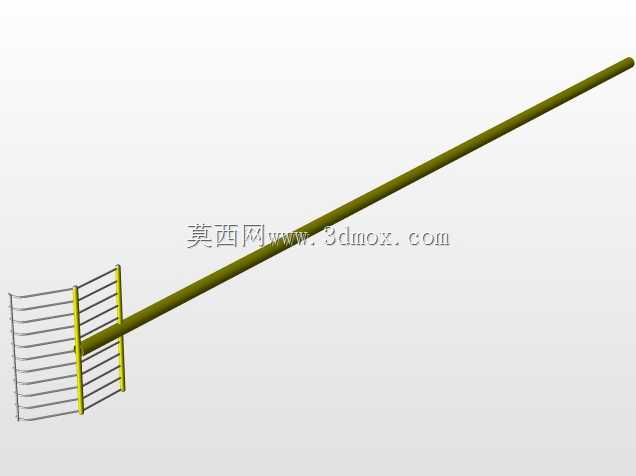

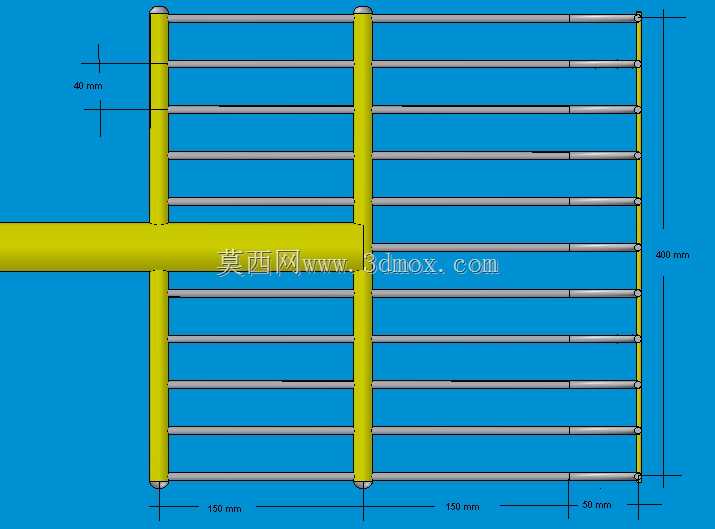

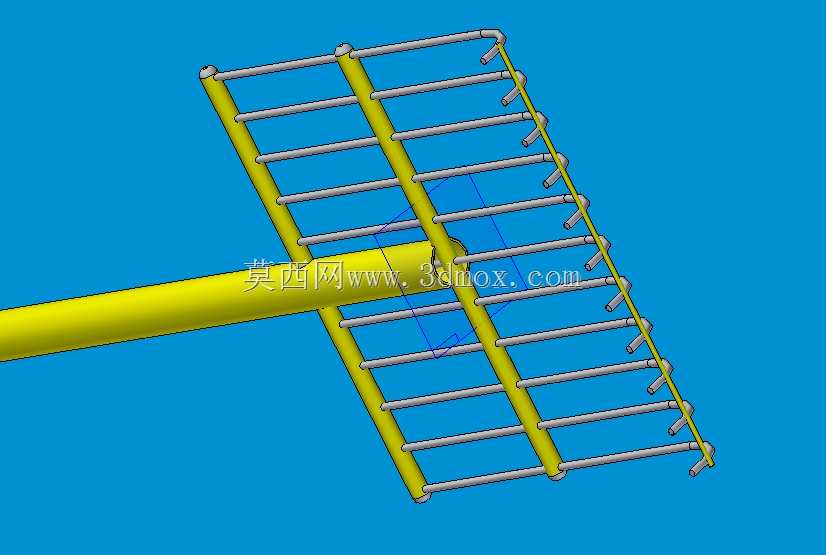

这款耙具主要针对锅炉进水口格栅、炉排缝隙的积渣清理场景设计，在供热站、工业锅炉房的日常运维作业中，进水格栅长期拦截水中杂物、炉排表面积攒燃烧灰渣与焦块，常规平直耙具无法深入栅条间隙完成彻底清理，容易造成格栅通流面积下降、进水阻力升高，或是炉排通风间隙堵塞影响燃烧效率，这款耙具的结构设计完全匹配这类窄间隙清理的作业需求。从结构设计逻辑来看，耙头采用多组平行弯齿布局，每根耙齿的末端做了小角度弯钩处理，作业时既能顺着栅条间隙深入格栅背面，勾挂住缠绕的纤维杂物、沉积的硬焦块，又能在回拉时避免齿端卡滞在栅条缝隙中，减少作业时的额外施力。耙齿与横向支撑梁采用穿接固定结构，横向设置两道平行支撑梁，将所有耙齿的间距严格固定，保证每根耙齿的间隙与常规炉排栅条、进水格栅的栅条间距匹配，作业时不会出现齿距错位别卡栅条的问题。长手柄采用斜向固定角度，与耙头平面形成120度左右的夹角，作业时操作人员站在炉门或进水口旁的操作平台上，无需探身即可将耙头平贴在格栅或炉排表面，顺着栅条方向推拉即可完成清理，符合人工操作的施力角度，降低长时间清渣作业的腰部负荷。从安装边界与尺寸适配来看，耙齿的伸出长度控制在180mm左右，能够覆盖绝大多数中小型锅炉炉排的栅条深度，以及进水口格栅的杂物沉积层厚度，耙头整体宽度适配常用的人孔、炉门操作开口尺寸，无需拆解设备即可将耙具伸入作业区域；手柄采用分段式连接结构，可根据作业点距离操作位的距离调整接装长度，在清理深度较大的进水口格栅时，接长手柄即可触及远端积渣区域，短柄状态下可用于炉排表面的近距离精细清理。耙齿选用耐磨金属材质，表面做硬化处理，长期刮蹭灰渣、金属栅条也不会出现过度磨损或齿端变形，横向支撑梁与手柄的连接位置做了加强筋结构，清理大块硬焦块时承受撬动力也不会出现连接处断裂的问题。实际作业中，这款耙具除了清理炉排与进水格栅，还可用于换热器管排表面的积尘清理、排水沟格栅的杂物清掏，多齿结构一次推拉即可覆盖多道栅条间隙，清理效率远高于单根撬棍或平直铁锹，弯钩结构能有效带出卡在栅条间的螺栓、焊渣等硬质杂物，避免杂物长期卡滞造成栅条变形。
