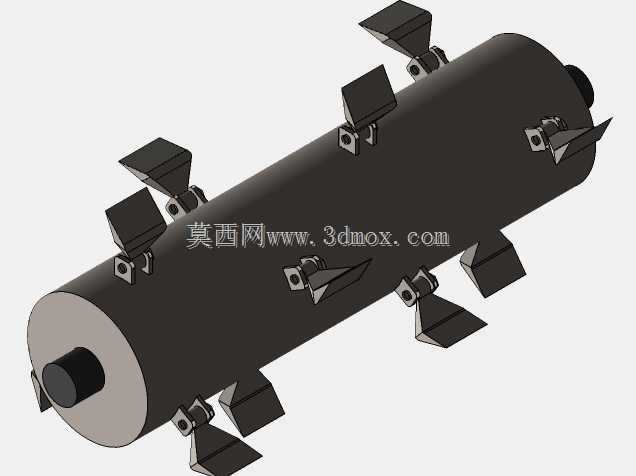

1300mm覆盖器配套三种锤式旋转转子结构

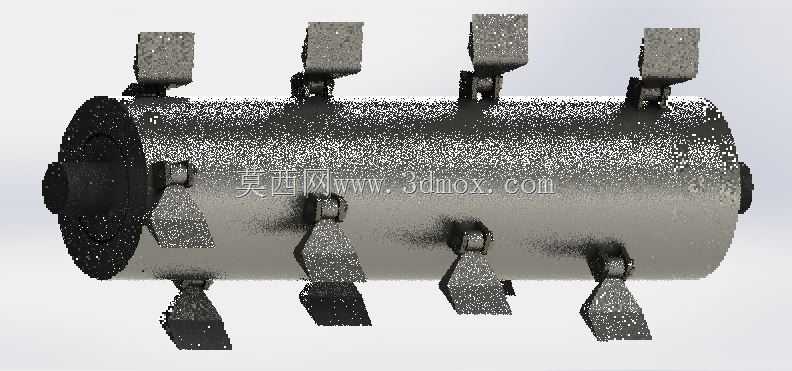

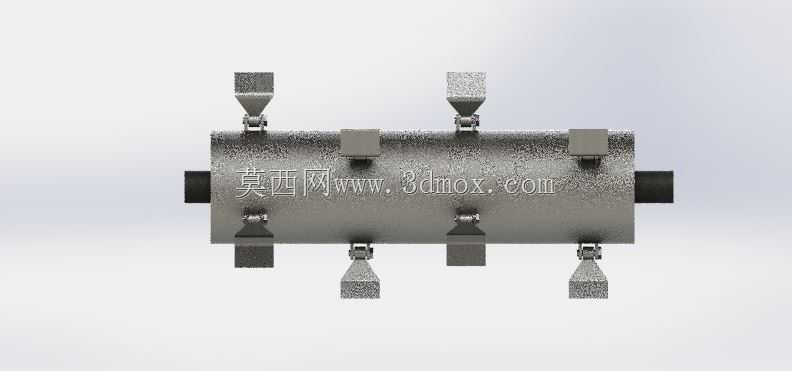

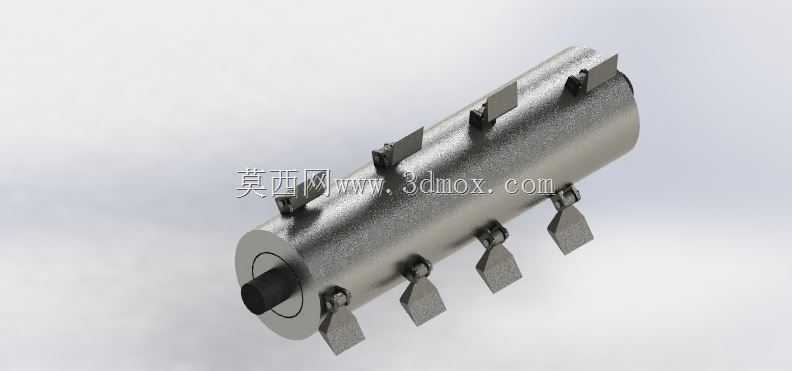

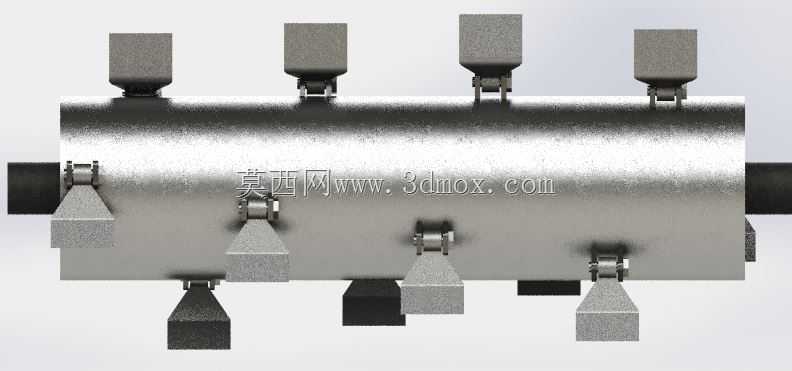

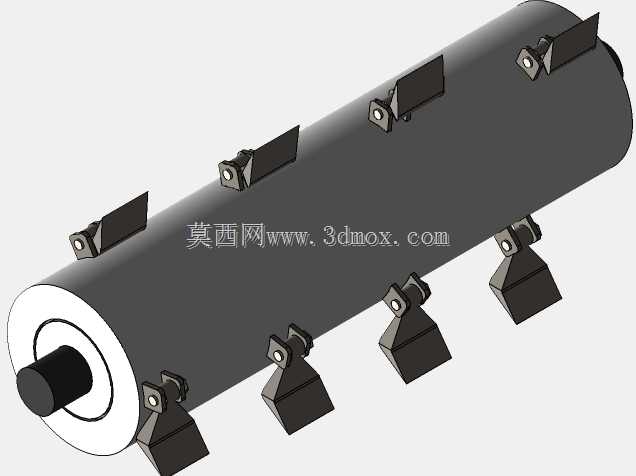

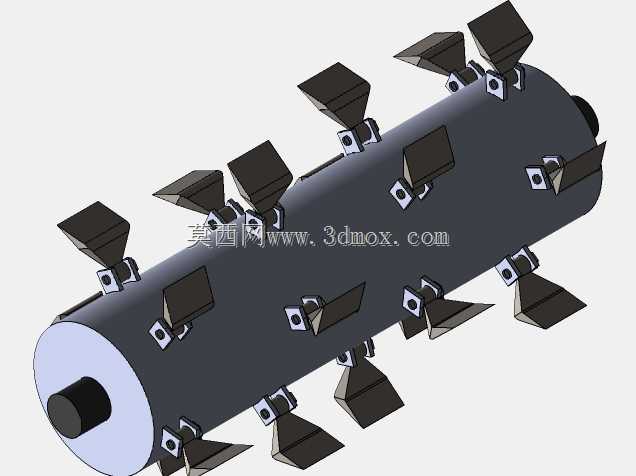

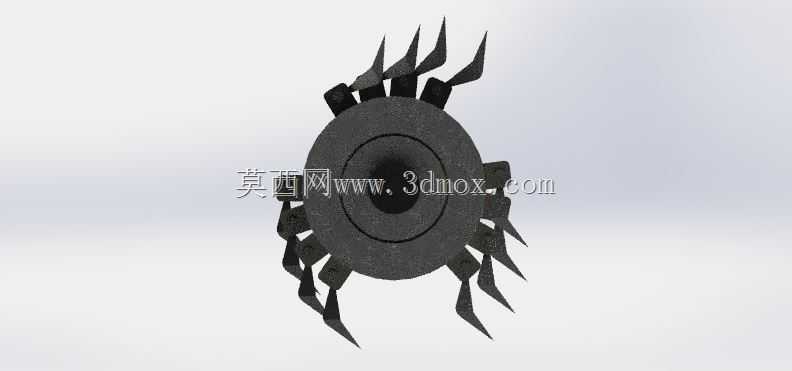

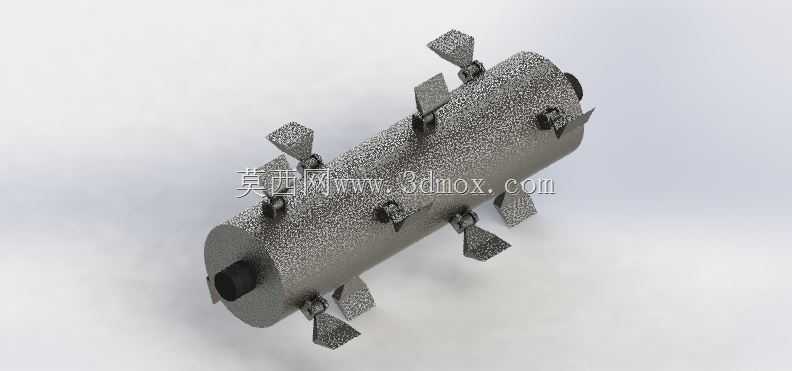

这套转子结构主要配套幅宽1300mm的表土覆盖设备使用，在农田残膜回收、表层秸秆覆土、播后种床镇压覆整作业场景中，承担表层物料击打、抛送、均匀铺覆的核心功能，区别于普通旋耕部件的切削逻辑，锤式结构依靠转子高速回转时的锤体动能，对地表硬质土块、残留作物根茬、结块肥料进行冲击破碎，同时将破碎后的物料沿设定抛送角度均匀铺洒在作业面，避免局部覆土厚度不均导致的种床透气率差异、出苗不齐问题。设计阶段针对三种不同作业工况做了差异化锤型匹配：第一种是窄面楔形锤，适配黏重土壤作业场景，楔形冲击面可以减小入土瞬间的阻力，避免锤体黏附湿土导致的转子动平衡失效，锤柄与转子筒的铰接间隙预留了0.8mm的窜动量，可抵消作业时硬石冲击带来的瞬时载荷，避免铰接销断裂；第二种是宽面平端锤，适配沙壤土、秸秆还田后的地块作业，宽面接触可以增大击打面积，将蓬松的秸秆层压碎后与表层土壤混合，减少秸秆架空导致的跑墒问题；第三种是阶梯面配重锤，适配坡度较大的丘陵地块作业，阶梯结构可以改变锤体重心位置，在转子转速波动时仍能保持稳定的击打力矩，避免坡地作业时单侧负载过大导致的转子轴弯曲。整个转子采用空心筒式主体结构，相比实心轴式转子减重37%，可降低配套动力的输出负载，转子筒上的锤座采用圆周交错排布方式，相邻两排锤座的轴向间距为125mm，周向相位差90度，保证作业时每延米幅宽内的击打覆盖率达到100%，不存在漏打空白带。安装边界上，转子两端的轴承座安装孔中心距为1420mm，适配机架侧板的安装开档尺寸，转子总成的最大回转半径为185mm，安装时需保证锤体最低点与设备机架底部的间隙不小于25mm，避免作业时锤体刮碰机架侧板，同时要保证转子轴线与设备前进方向的垂直度误差不超过1mm/m，防止作业时出现单侧偏磨、锤体受力不均的问题。铰接式锤体的设计允许锤体遇到硬质障碍物时向后摆转避让，相比刚性固定的刀齿结构，可降低80%以上的异物冲击损坏概率，日常维护时只需定期检查铰接销的磨损量，当销体磨损量超过1.5mm时及时更换即可，无需整体更换锤座，大幅降低田间作业的维护成本。
