半英寸管装快接式ARAG农用喷雾喷嘴

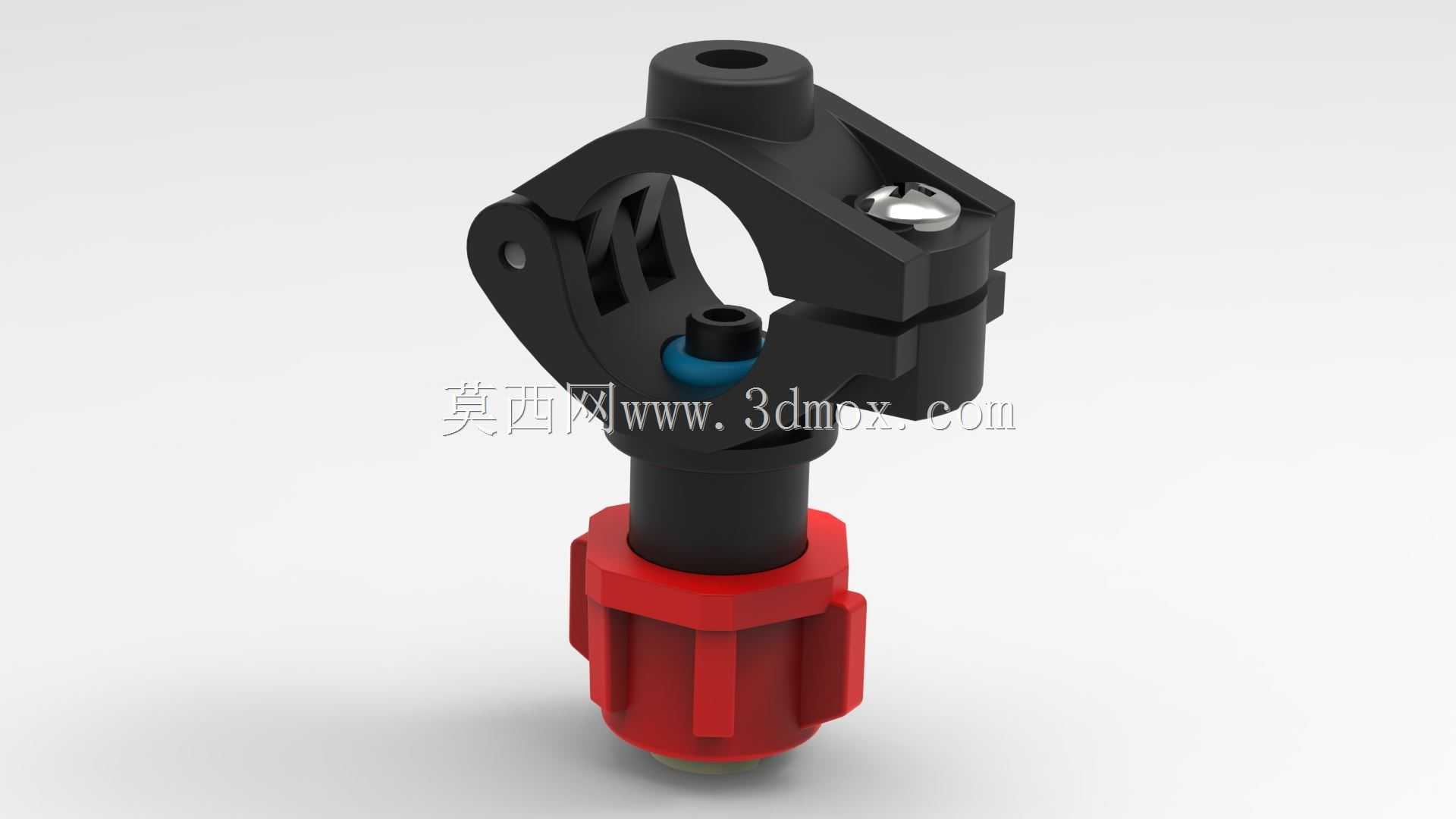

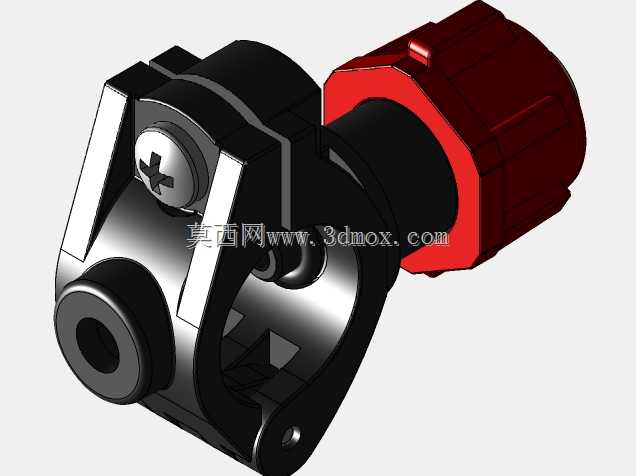

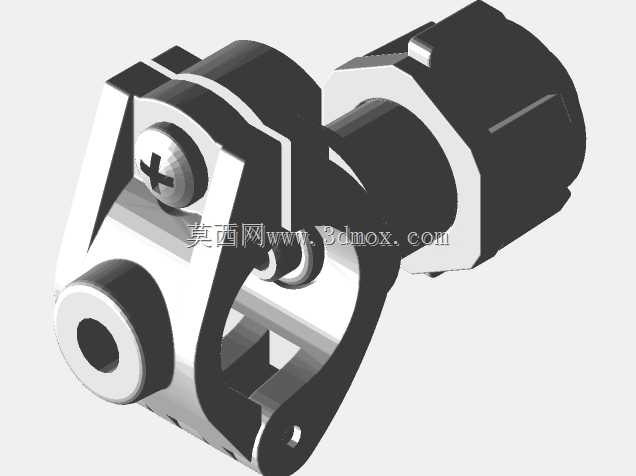

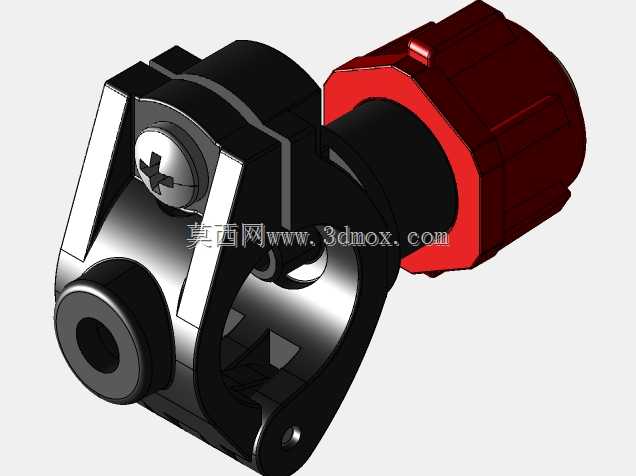

这款管装喷嘴主要面向农林植保喷灌、工业喷淋除尘、畜牧场消杀喷淋等场景的管路布设需求，适配公称通径半英寸的硬质输水支管，无需额外焊接法兰或者攻丝，直接通过抱夹结构就能固定在管路外壁，现场安装效率比传统螺纹喷嘴高出不少。从结构设计来看，上部的抱夹采用铰接式开合结构，单侧用金属锁紧螺栓压紧，抱夹内侧做了适配圆管弧度的贴合面，安装后不会出现轴向滑动或者周向偏转，抱夹与管路接触的位置预留了密封件安装槽，锁紧后能耐受0.3到0.8MPa的工作水压，不会出现接合面渗漏的问题。喷嘴主体下部的旋拧结构采用防滑棱边设计，现场作业人员戴劳保手套也能快速调整喷雾角度或者更换喷嘴芯，不需要额外借助扳手等工具。设计阶段特意做了材质分区，抱夹主体采用玻纤增强尼龙材质，兼顾结构强度与耐农药、耐弱酸弱碱腐蚀的特性，金属锁紧件做了镀锌钝化处理，长期在户外高湿、喷淋药剂的环境下也不会出现锈死无法拆卸的问题；下部的喷嘴调节座采用醒目的红色工程塑料，和黑色主体形成视觉区分，现场巡检时能快速识别喷嘴位置，排查堵塞或者角度偏移的故障点。安装边界上，抱夹开合的最大适配管径就是半英寸标准圆管，安装后整体径向突出长度不超过70毫米，轴向占用长度不到50毫米，在支管密集排布的喷杆上也不会出现相邻喷嘴干涉的问题，抱夹上预留的喷嘴安装孔与内部流道做了顺滑过渡，没有直角突变结构，能减少流道内的压力损失，让喷雾雾化效果更稳定。实际使用中，这类夹管式喷嘴不需要提前在管路上预设安装孔，抱夹定位后自带的穿刺结构就能打通管路流道，特别适合老旧喷杆的改造升级，或者临时布设喷淋管线的场景，不需要对原有管路做破坏性加工，后期调整喷嘴间距时只需要松开锁紧螺栓就能滑动移位，灵活度远高于固定式螺纹喷嘴。结构建模时已经把铰接处的转动间隙、螺栓锁紧的行程余量、密封件的压缩量都做了还原，装配状态下不会出现干涉报错，也预留了不同规格喷嘴芯的替换接口，方便后续做不同喷雾角度、流量的选型适配。
