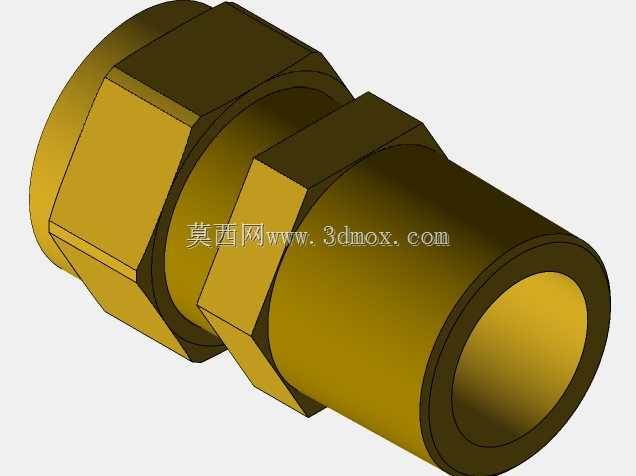

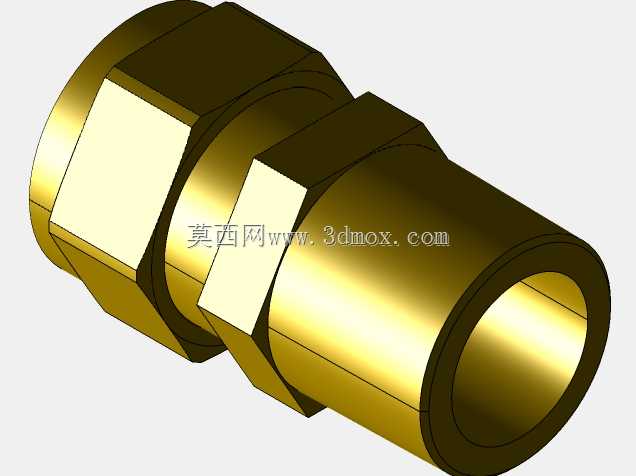

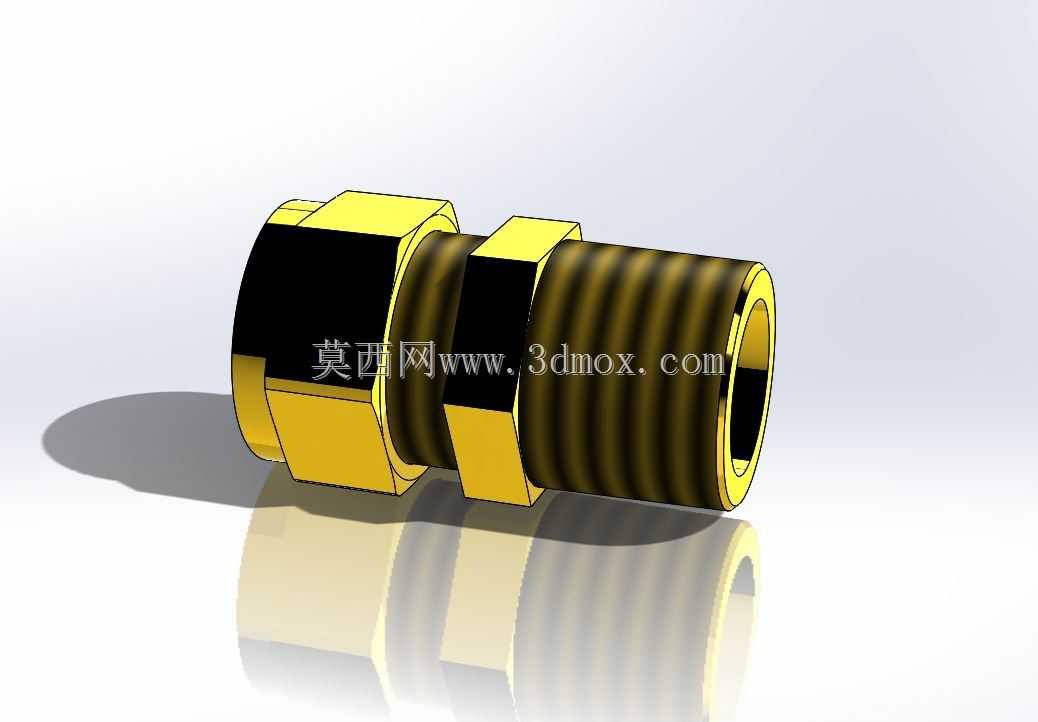

直形G1/2外螺纹压缩式管路连接管件

在气动控制回路、低压流体输送管路、小型液压辅助回路的现场布设场景中，这类直形外螺纹压缩管件是管路对接环节的常用基础零件，主要承担硬质管路端口与带内螺纹接口的阀件、设备腔体之间的刚性连接功能，无需对管路端部做扩口、焊接等预处理，仅通过拧紧端部的压紧螺母即可完成密封与固定，大幅降低现场管路装配的操作门槛。从结构设计逻辑来看，该管件采用三段式同轴布局，一端为标准G1/2圆柱外螺纹段，螺纹表面做了规整的牙型处理，可直接与对应规格的内螺纹接口旋合，螺纹根部预留了退刀槽结构，避免旋合到位后出现螺纹干涉；中间段为对称的六角拧动结构，对边尺寸符合常规扳手的操作空间要求，安装时可通过普通开口扳手或活动扳手施加扭矩，无需定制专用工装；另一端为压缩锁紧端，内置适配对应外径硬管的卡套结构，当拧紧端部的压紧螺母时，卡套会均匀咬合在管路外壁，同时挤压内部密封面形成线接触密封，可承受15bar以内的常规工作压力，适配铜管、硬质尼龙管、薄壁不锈钢管等多种常见管路材质。在安装边界方面，该管件整体为同轴直形结构，无侧向凸起结构，安装时仅需在六角拧动段预留足够的扳手操作空间即可，轴向总长度适配常规管路布设的间距要求，不会占用过多的管路排布空间，适合在设备内部紧凑的管路布局场景中使用。不同于传统的螺纹粘接、焊接连接方式，这类压缩式管件可实现反复拆装，后期管路维护调整时无需破坏原有管路，仅需松开压紧螺母即可调整管路插入深度或者更换管件，在小型自动化设备气路、实验室流体管路、民用供水支管改造等场景中都有广泛应用。建模过程中严格遵循管螺纹的标准牙型参数，六角结构的对边、对角尺寸完全符合五金件通用公差要求，压缩端的内孔锥度与卡套的变形量做了匹配设计，既保证锁紧时卡套能充分变形咬合管壁，又不会因压缩量过大导致管路变形堵塞流道，内部流道为等径直孔设计，无突变截面，可减少流体通过时的压力损失，避免流道内出现积液、积尘的死角。
