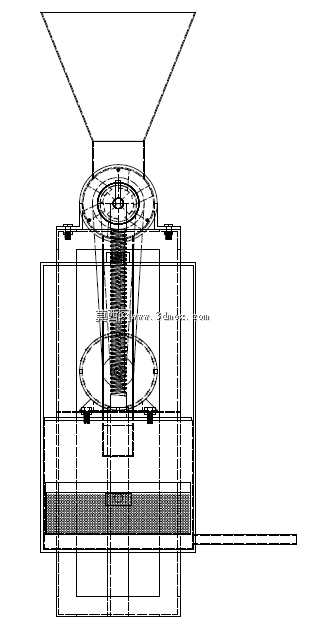

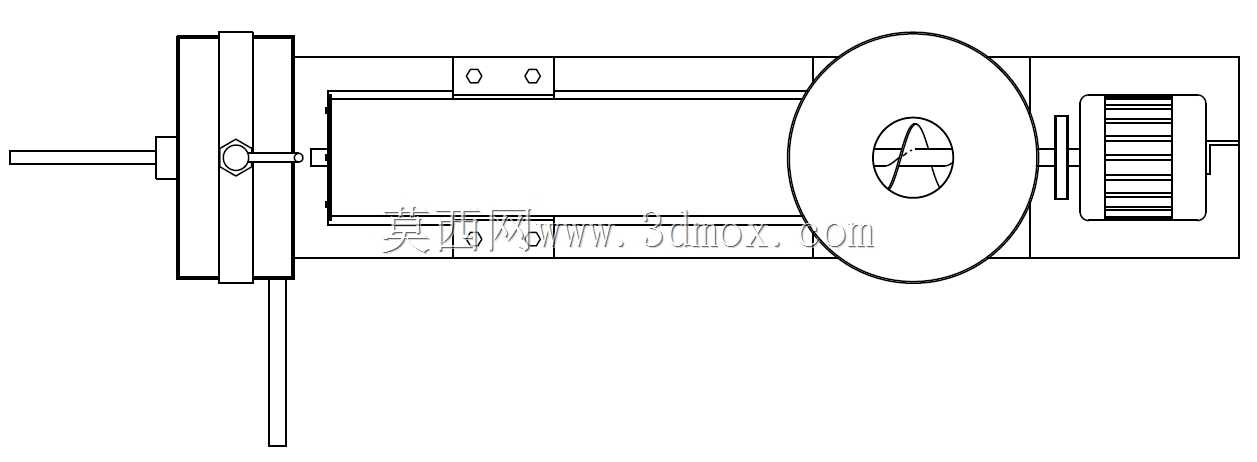

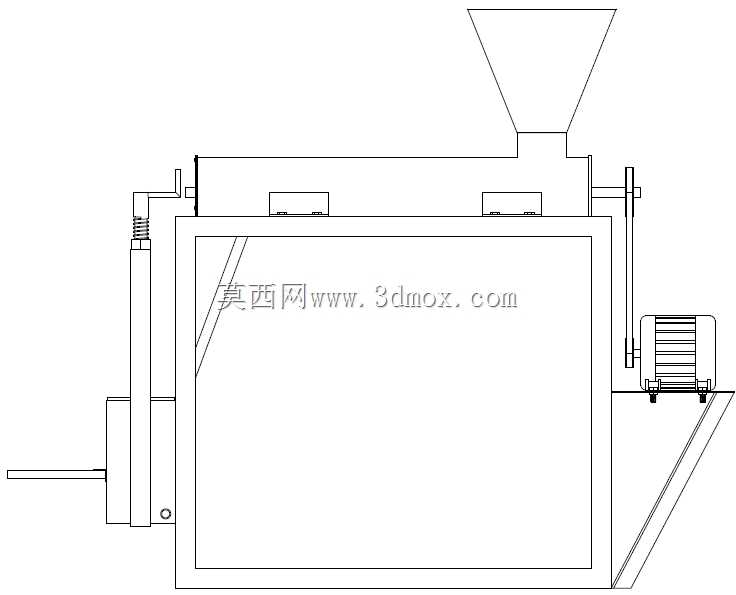

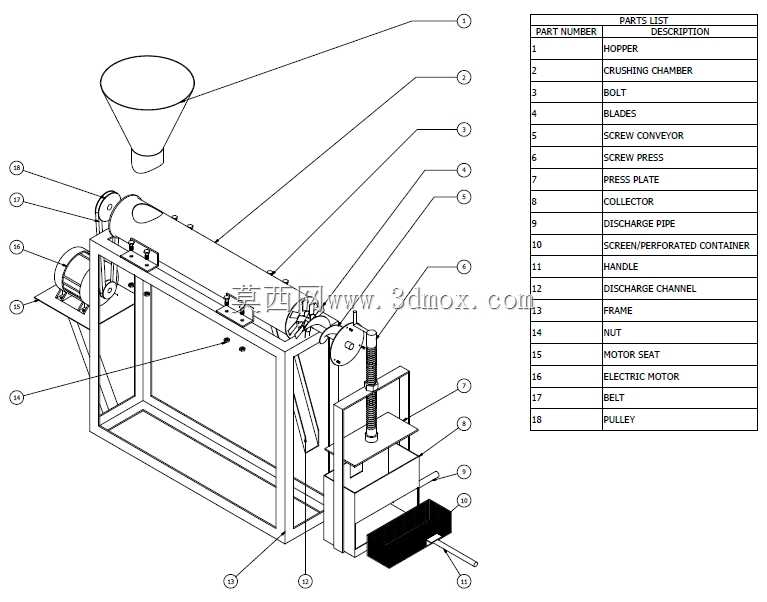

螺杆式烟叶汁液连续提取设备结构

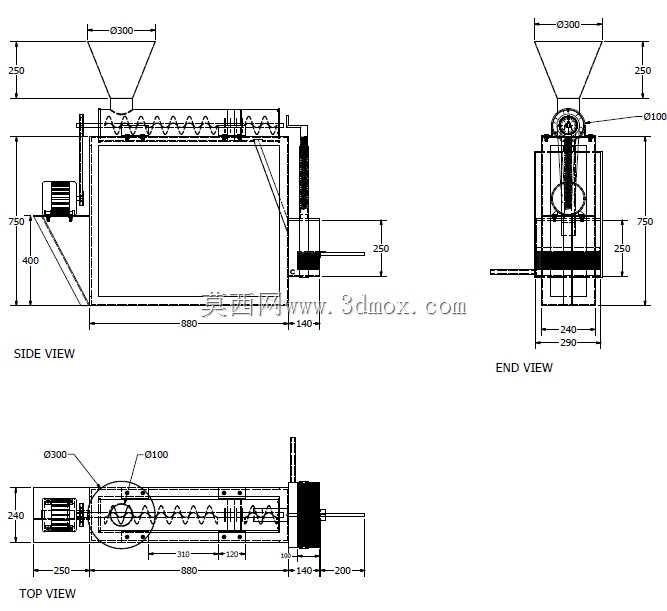

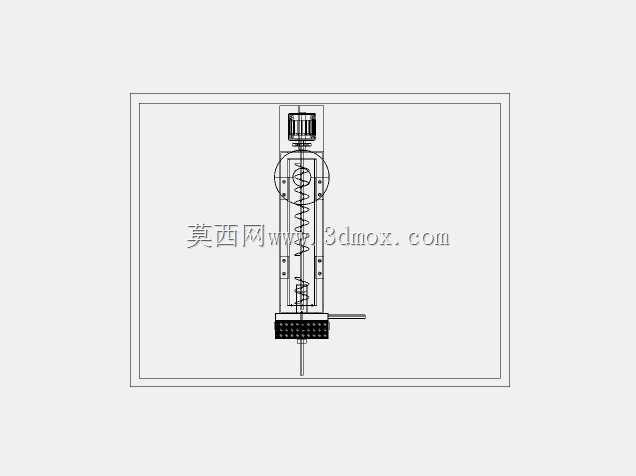

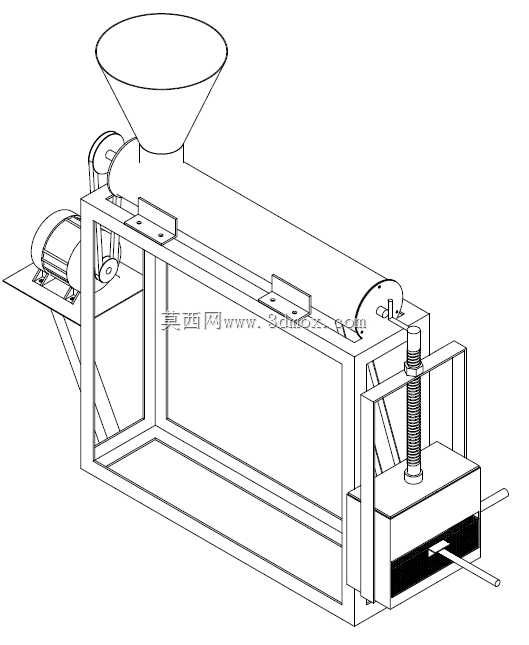

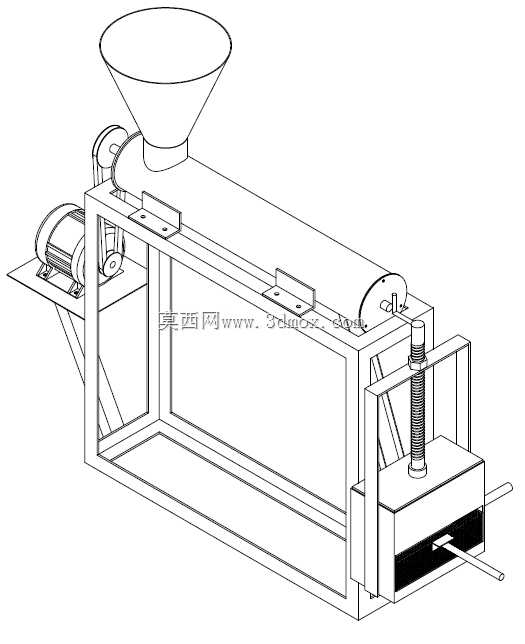

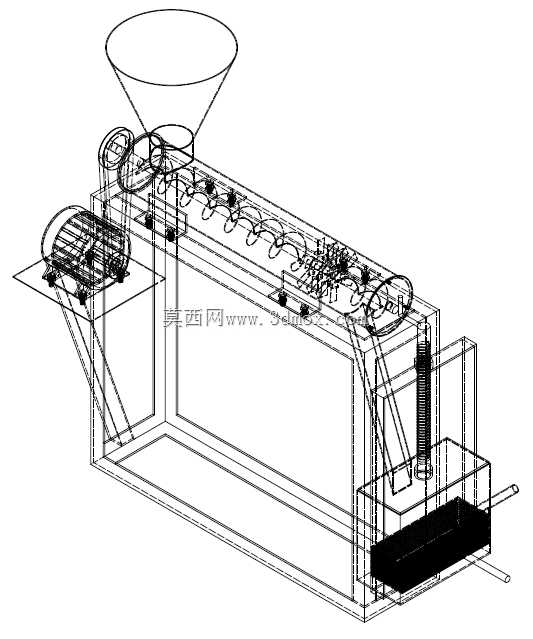

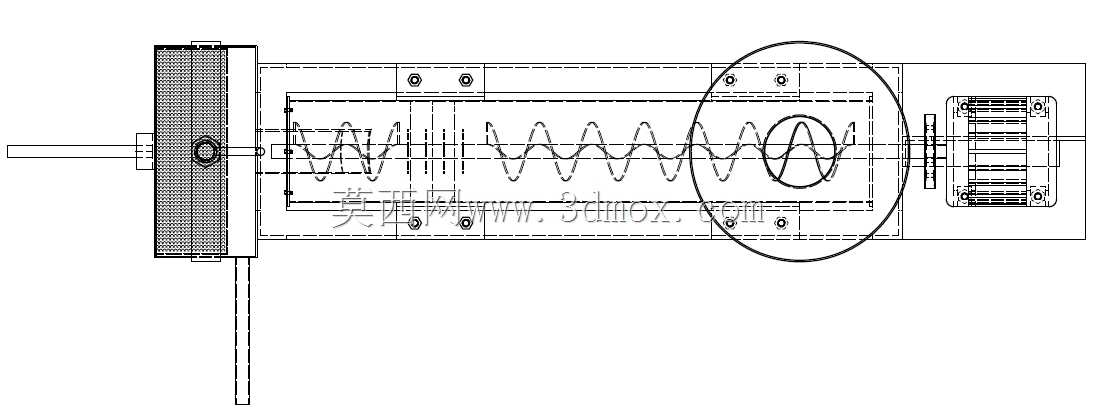

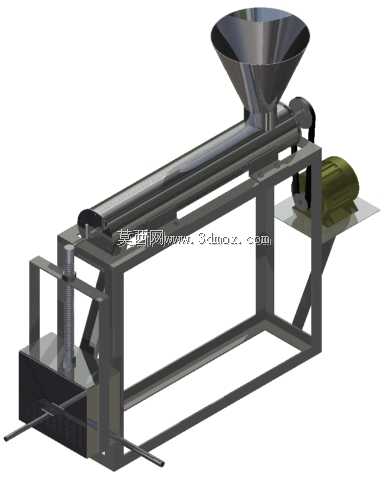

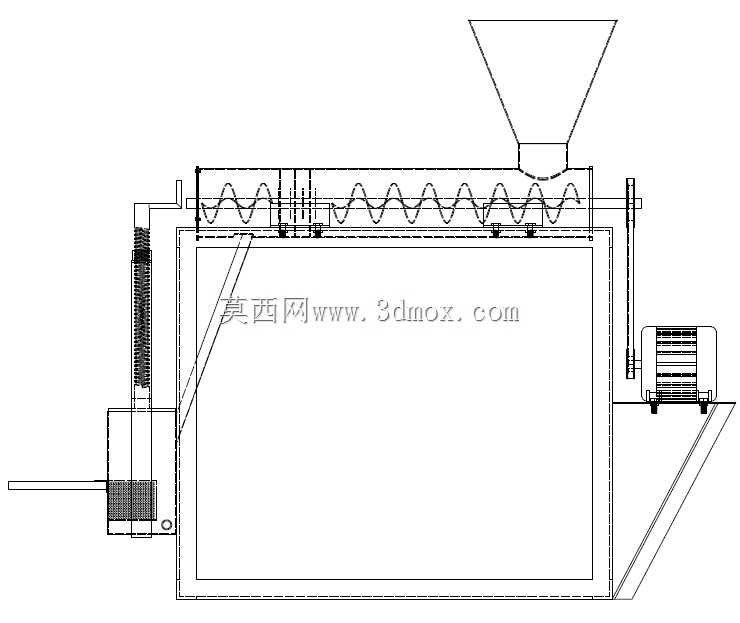

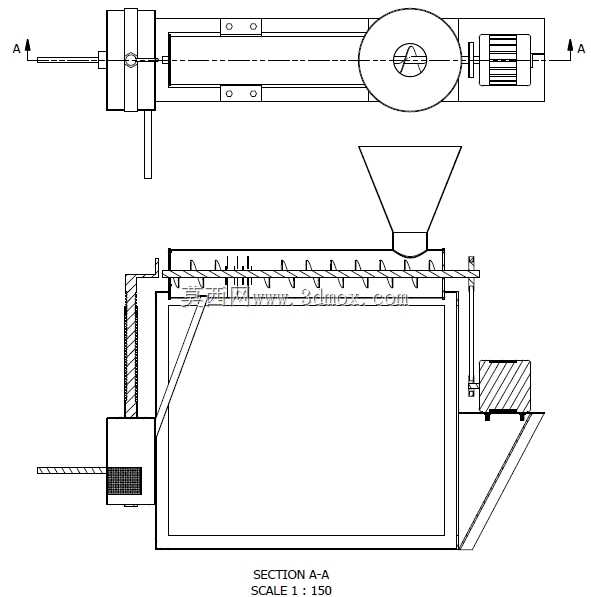

该设备主要应用于烟草初加工环节的鲜烟叶汁液提取工序，也可适配高含水率植物茎叶的固液分离作业场景，在烟叶有效成分提取、废弃烟叶资源化处理的生产线中，可作为前段核心处理单元衔接后续的汁液浓缩、渣料烘干等工序，替代传统的人工捣碎、间歇式压榨作业模式，大幅提升连续化生产的处理效率。设备核心采用卧式单螺杆挤压结构，顶部设置大口径锥形进料斗，斗壁倾斜角度经过反复校核，可保证鲜烟叶碎料依靠自重顺畅落入挤压腔，不会出现架桥、堵料的问题，挤压腔为长筒型结构，内部螺杆的螺距沿出料方向逐步缩小，对进入腔体内的物料形成持续递增的挤压力，迫使物料中的汁液沿腔壁预设的滤孔流出，挤压后的干料则从末端出料口连续排出，整套挤压动作可通过调整螺杆转速匹配不同含水率、不同破碎程度的烟叶原料，适配不同的汁液提取率要求。设备的动力端采用侧置安装布局，驱动电机固定在机架尾部的延伸安装平台上，通过带传动组件连接螺杆主轴，带传动的设置可在物料卡滞时起到过载缓冲作用，避免硬连接状态下的电机堵转、螺杆扭断风险，同时也方便后期根据处理需求更换不同直径的带轮调整输出转速。机架采用方管焊接成型的框架式结构，底部设置四个可调式支撑脚，可在不平整的车间地面调整设备水平度，保证螺杆运行时的同轴度，减少长期运行的轴承磨损；机架的中部预留了汁液收集槽的安装空间，挤压腔滤孔流出的汁液可直接汇入收集槽集中导出，渣料出料端则预留了衔接输送设备的安装接口，可直接对接生产线的渣料输送单元。整套结构的安装边界充分考虑了中小型加工车间的布局需求，整体宽度控制在常规车间通道的通行尺寸以内，设备顶部进料斗的高度适配人工倒料与小型皮带输送机上料的两种作业模式，不需要额外搭建过高的上料平台，降低生产线的配套改造成本。设计过程中针对烟叶物料纤维长、易缠绕的特性，在螺杆进料端设置了防缠绕的切向进料结构，避免长纤维物料缠绕主轴造成负载波动，挤压腔的滤孔孔径经过多轮物料试验选定，既可以保证汁液顺畅流出，又不会让细碎的烟叶渣料随汁液排出，减少后续汁液过滤环节的处理负荷。
