农用联合谷物脱粒作业设备结构设计

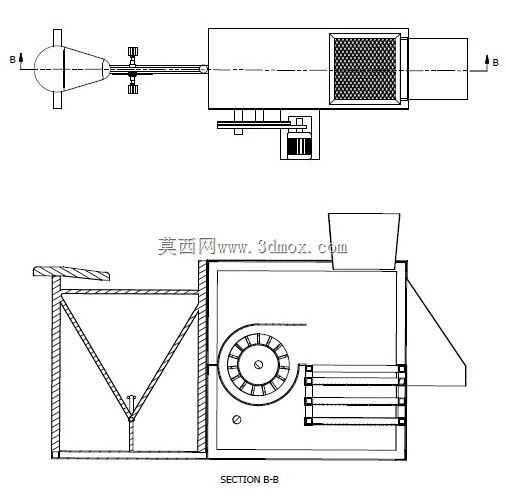

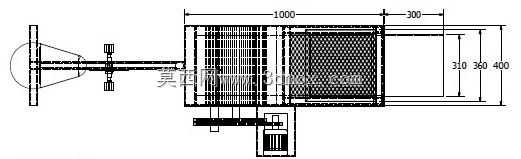

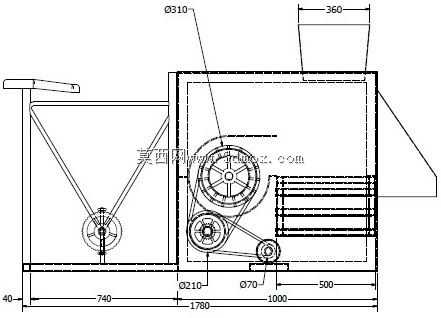

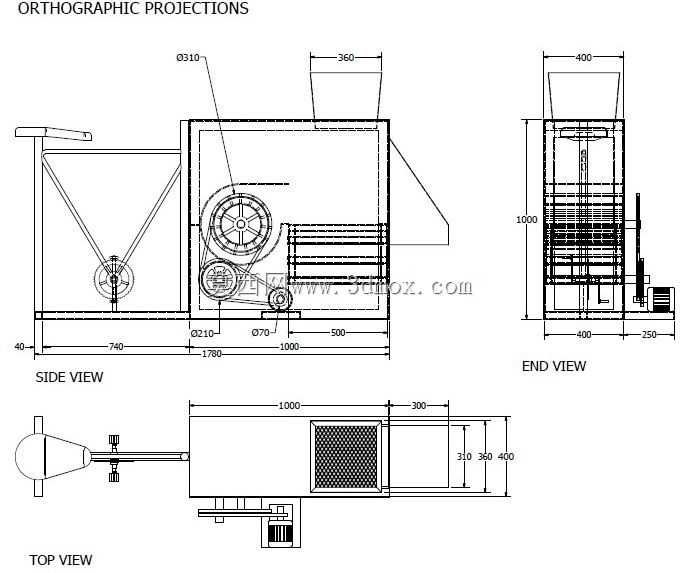

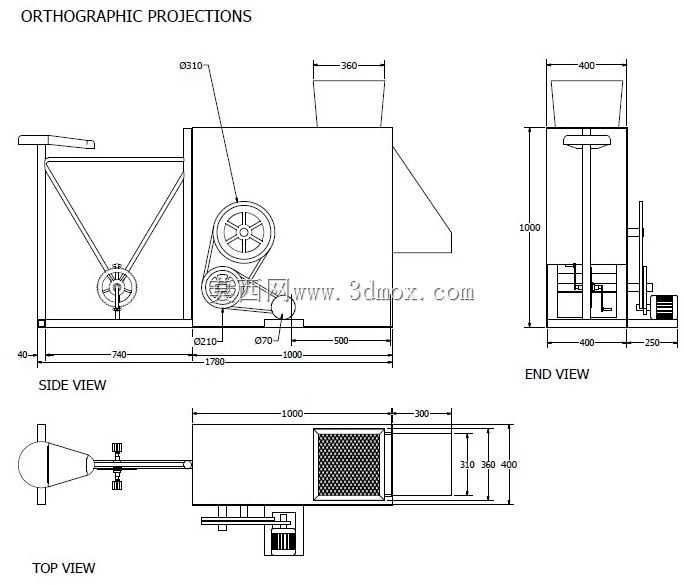

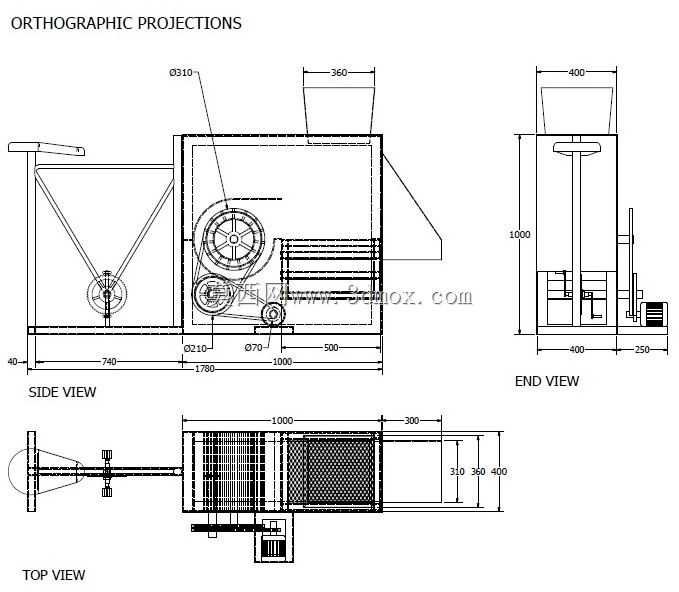

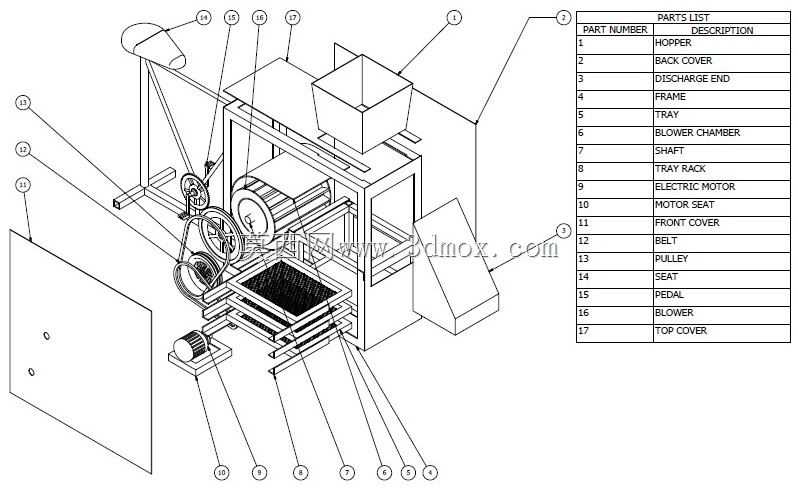

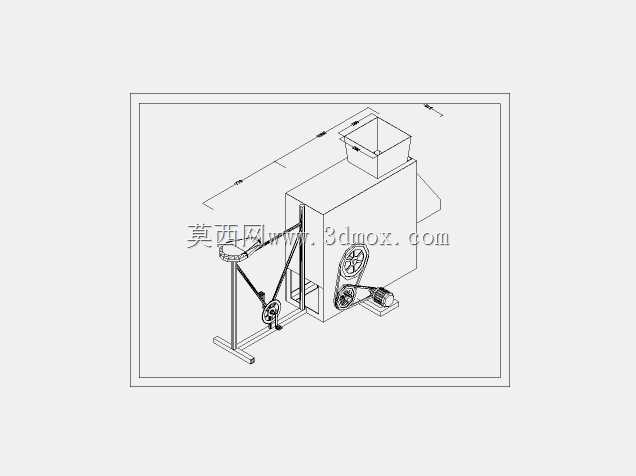

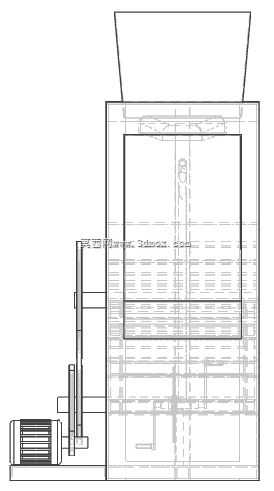

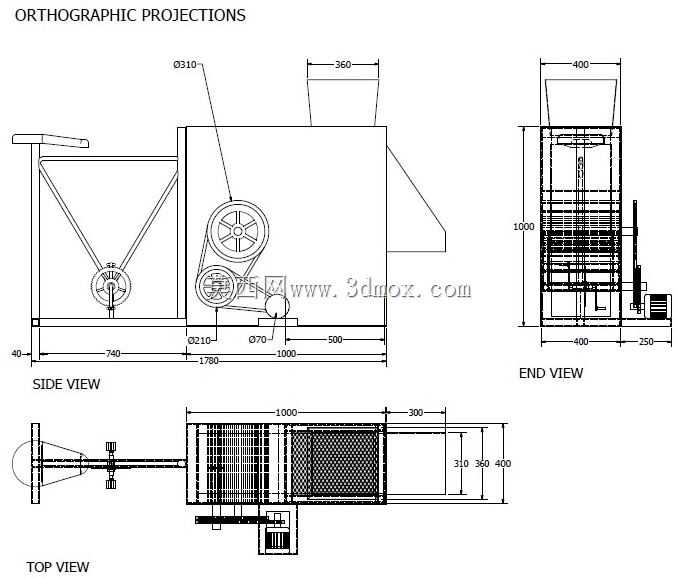

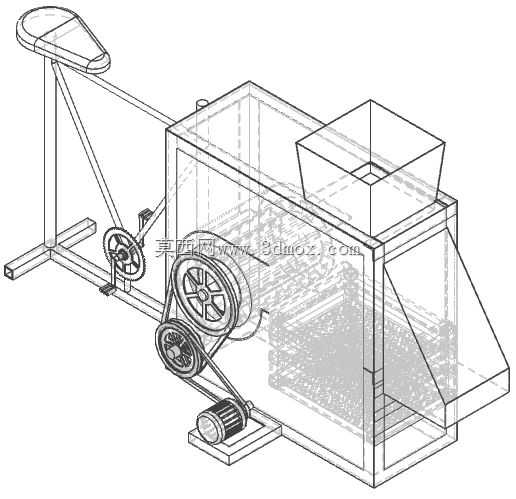

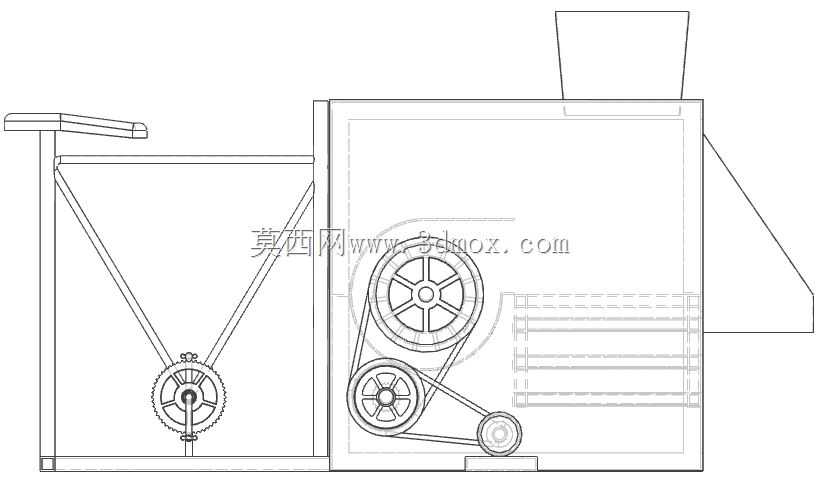

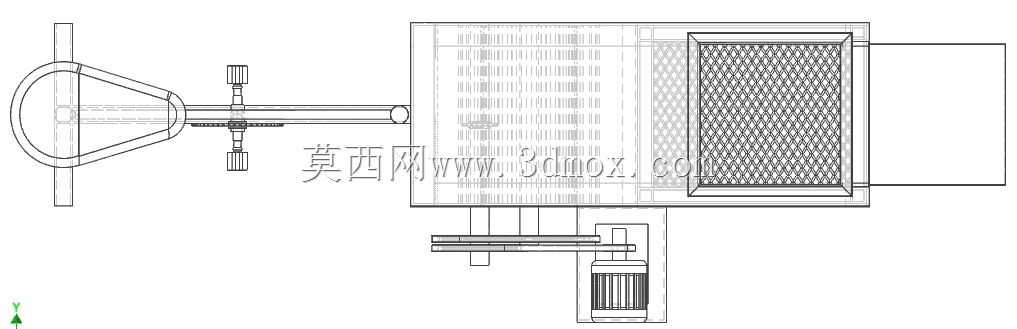

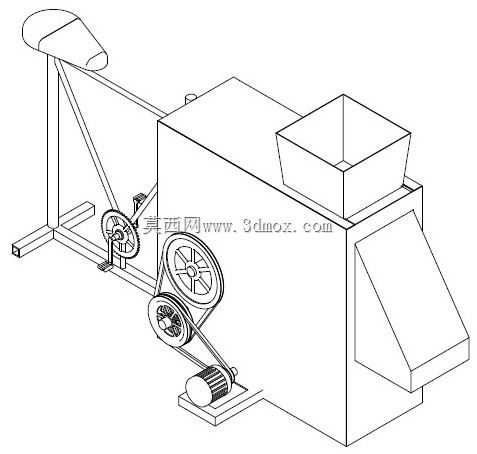

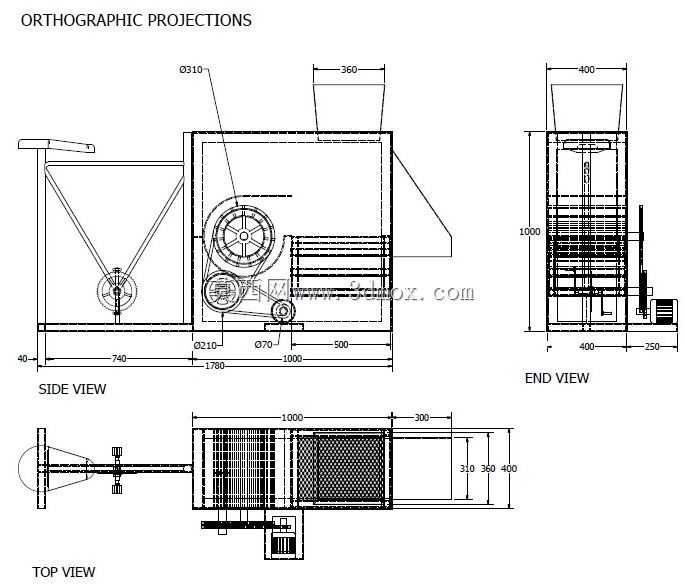

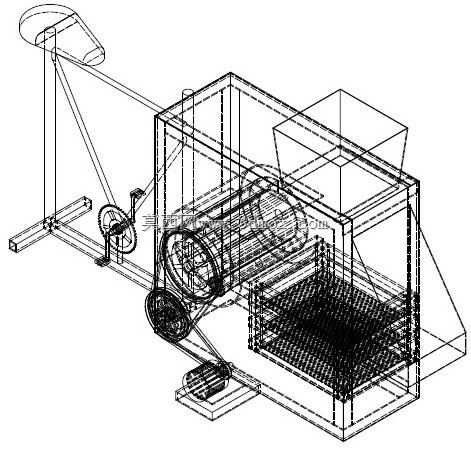

在丘陵与平原交错的粮食种植产区，谷物脱粒是秋收环节里决定粮食品质与作业效率的核心工序，这款联合谷物脱粒设备的结构设计，完全贴合散户种植与小型合作社的作业需求，可适配小麦、水稻、高粱等多种旱地与水田谷物的脱粒作业，无需额外更换核心作业部件，仅通过调整喂入间隙与筛网倾角就能匹配不同作物的脱粒要求。从结构布局来看，设备前端采用锥形喂入斗设计，大口径敞口结构能够降低人工喂料的操作难度，喂入通道内设置的可调式压禾辊，可根据作物秸秆的粗细、含水率调整压紧力度，既避免喂入量过大造成的滚筒卡滞，也能防止喂入量不足导致的脱粒不净问题。核心脱粒仓采用侧置式轴流滚筒搭配凹板筛的结构，滚筒表面的纹杆与钉齿采用交错排布方式，脱粒过程中作物在滚筒带动下做螺旋轴向运动，通过纹杆的揉搓、钉齿的冲击实现谷粒与穗头的分离，凹板筛的栅格间隙经过反复校核，既能保证谷粒顺利透筛，又能阻挡短秸秆进入清选环节，降低后续清选负荷。设备下部的振动筛与风选通道采用一体化布局，透筛后的谷粒混合物落到振动筛面后，通过筛面的往复振动实现分层，配合侧向风道的可调风速气流，将瘪谷、碎秸秆等轻质杂质从排杂口吹出，饱满谷粒则顺着筛面滑落到出料口。动力输入端设置在设备侧下方，采用带传动与齿轮传动结合的减速结构，可匹配不同功率的农用电机或者柴油机作为动力源，安装底座预留了多组固定螺栓孔，既可以固定在水泥地坪上做固定作业点，也能加装行走轮实现田间转场作业。整机的外形尺寸经过紧凑化设计，喂入斗顶端高度适配成年人站立喂料的操作高度，无需搭建额外喂料平台，设备侧面预留了检修口，可快速打开检查滚筒磨损情况、更换凹板筛，日常维护无需完全拆解设备外壳。设计过程中针对脱粒作业的高震动特性，所有连接部位均采用防松螺栓搭配减震垫片，机架采用矩形钢管焊接成型，关键受力部位做了加强筋处理，能够承受长时间连续作业的震动负荷，避免作业过程中出现结构开焊、部件松动的问题。出料口的高度适配常规农用接粮袋的悬挂高度，接粮时无需额外垫高容器，减少作业过程中的辅助操作步骤，排杂口的出风方向做了导向设计，可将吹送出的杂质引导到设备侧方的收集区域，避免杂质飞溅影响作业环境。
