稻米加工用长槽式稻壳提取机架结构

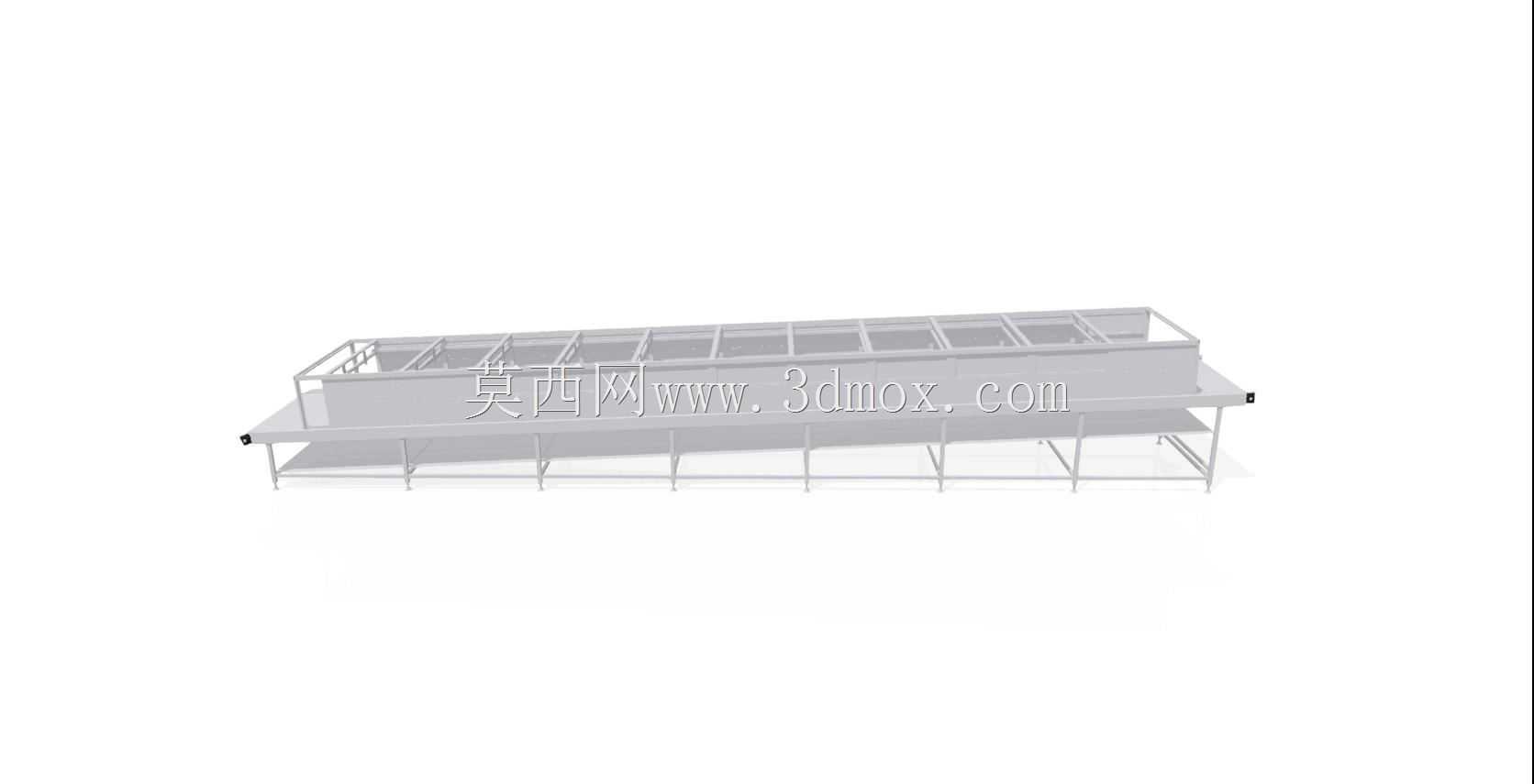

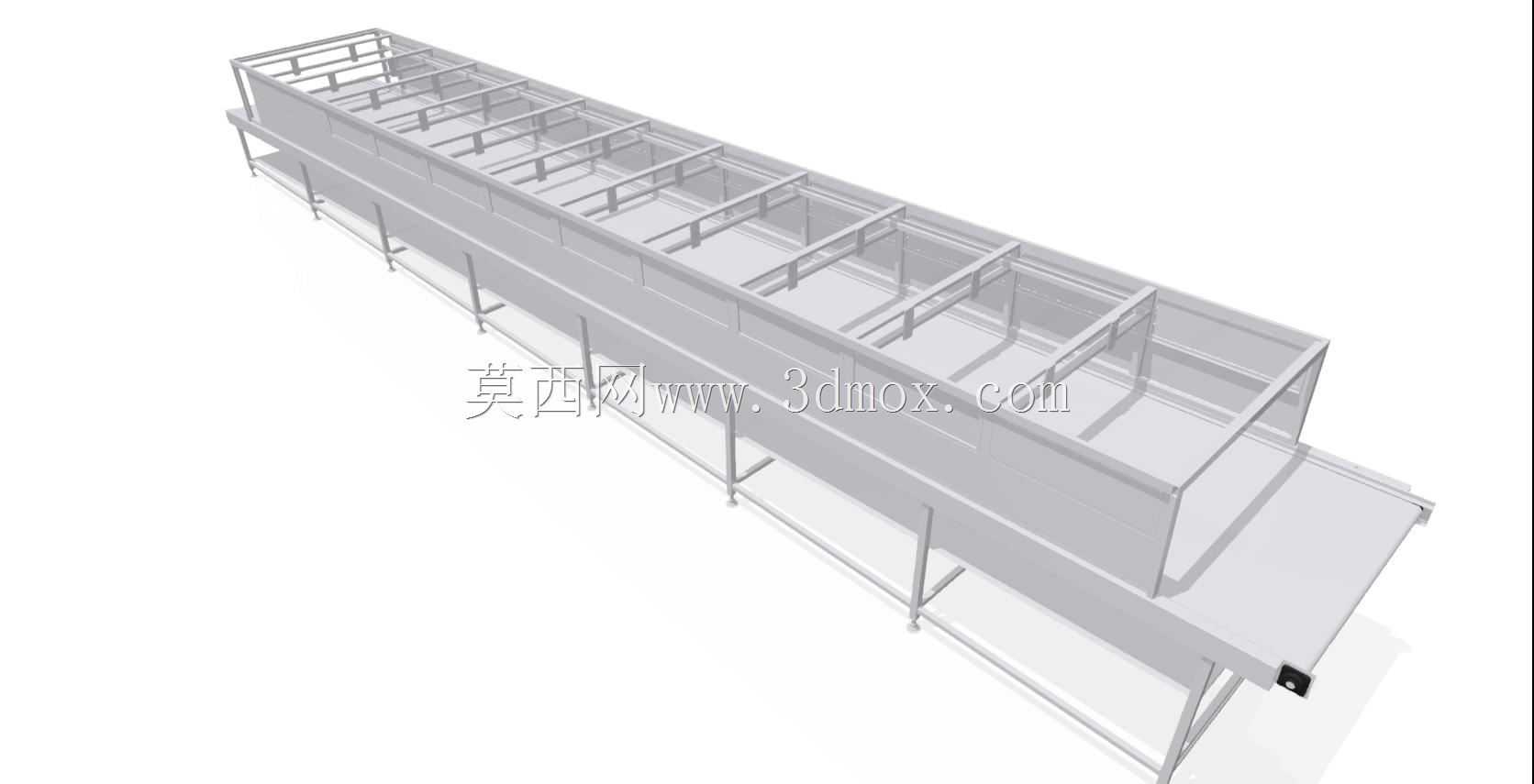

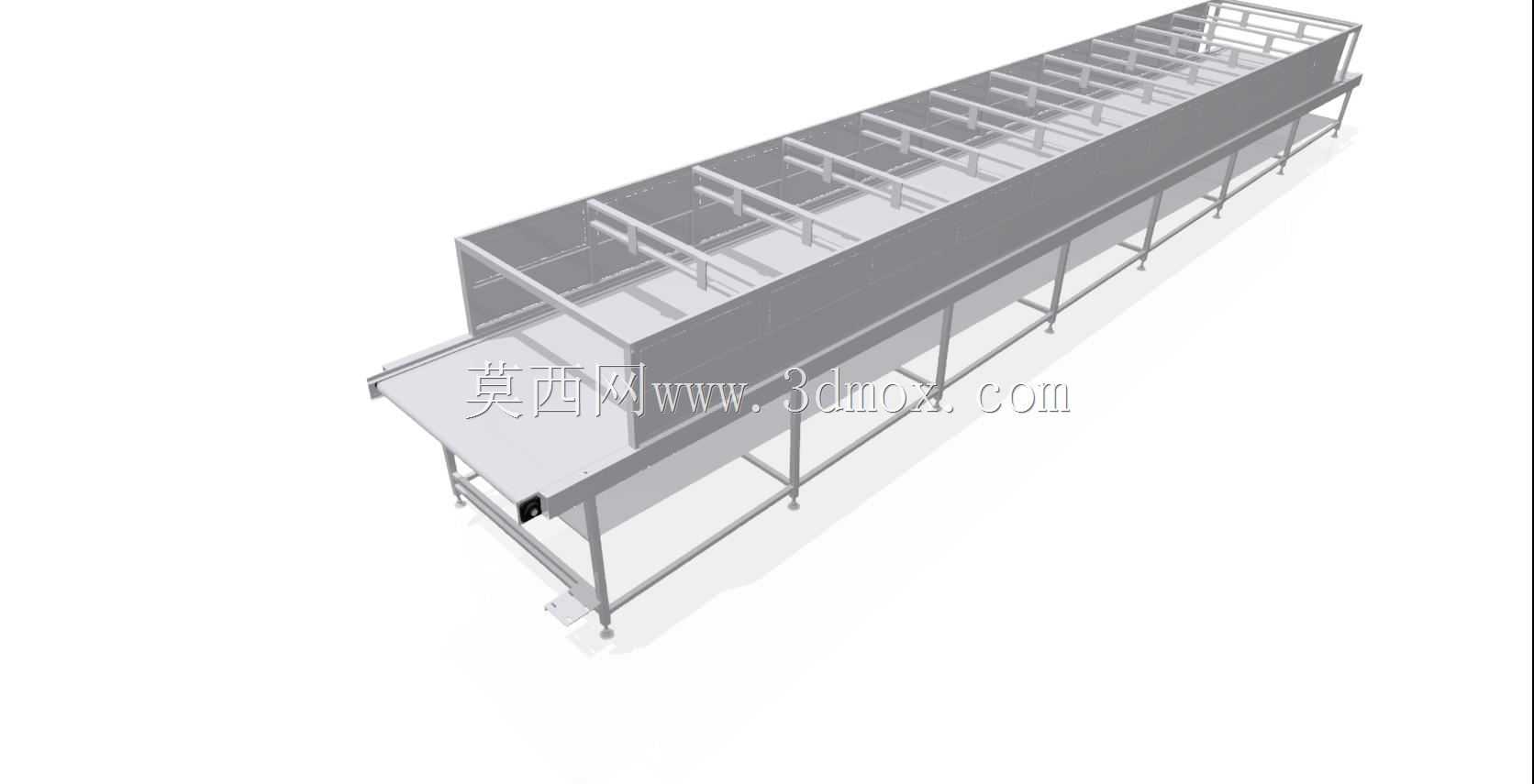

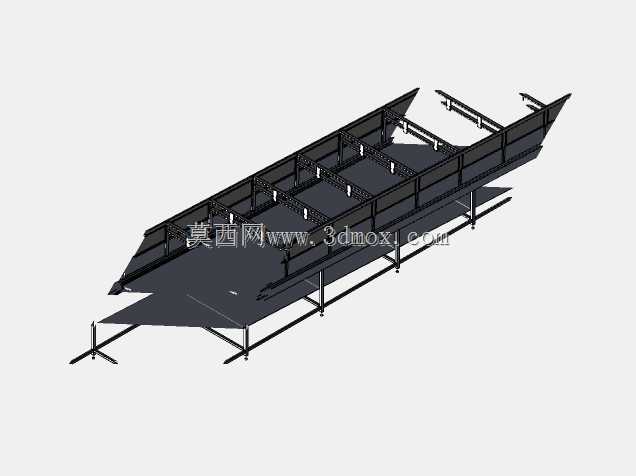

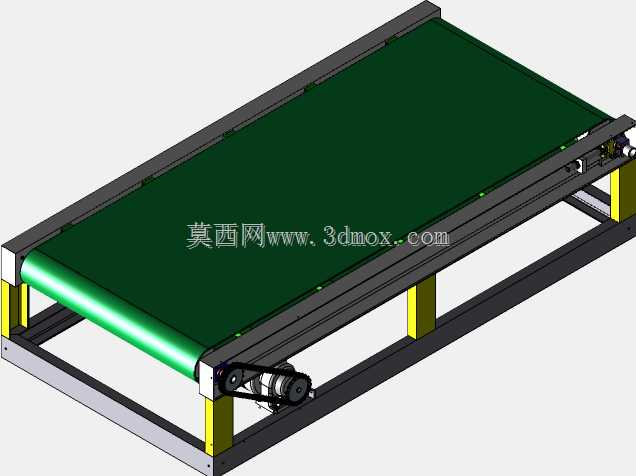

这套机架结构主要服务于稻米初加工生产线的稻壳提取工位，在南方规模化稻米加工厂、东北国营农场粮食处理中心都有广泛的适配场景，可直接对接前端砻谷设备出料端，承接脱壳后糙米与稻壳的混合物料输送，配合上方布设的风选或筛分组件完成稻壳与糙米的分离作业。从结构设计逻辑来看，整体采用长条形通长布局，主体框架选用矩形钢管焊接成型，支腿部分做了等间距排布，单组支腿底部预留了膨胀螺栓安装孔位，可直接固定在水泥地坪上，安装时需保证整体机架的水平度误差控制在千分之二以内，避免皮带运行时出现跑偏撒料的问题。机架上部的槽体结构采用折弯钢板拼接焊接，两侧挡边高度根据输送物料的堆积密度做了适配，可避免输送过程中物料从侧边洒落，槽体内部预留了托辊安装位，等间距排布的托辊可支撑皮带运行，减少皮带下垂量，延长皮带使用寿命。机架一侧伸出的进料端平台做了加宽处理，可直接承接上游设备的出料口，无需额外加装转接料斗，减少物料转接过程中的破碎率，出料端则预留了与后续糙米提升设备的对接空间，安装时需保证出料端与下游设备进料口的高度差控制在150mm到200mm之间，避免物料落料时产生过大扬尘。从设计细节来看，机架中部的横向横梁做了加密排布，除了承担整体框架的结构加强作用外，还可作为风选组件、除尘管路的安装基座，无需额外在现场焊接安装支架，减少现场施工的工作量。支腿与主框架的连接位置加焊了三角形加强筋，可承受长期运行时的振动载荷，避免焊缝出现疲劳开裂的问题，整体机架的外形长度可根据生产线的处理产能做适配调整，常规12米长度的机架可适配每小时8到10吨的稻米处理产能，安装时两侧需预留不小于800mm的检修通道，方便日常更换托辊、调整皮带张紧度等维护作业。皮带驱动端的安装位预留了张紧调节行程，可在皮带运行一段时间出现伸长后，调整驱动辊的位置保证皮带张紧力合适，避免出现打滑丢转的问题。机架整体做了喷砂除锈后喷涂防锈漆处理，可适应粮食加工车间高湿、多粉尘的作业环境，减少锈蚀带来的结构强度下降问题，所有焊接位置都做了焊渣打磨处理，避免尖锐毛刺划伤操作人员或者刮损输送皮带。
