多类型工业输送线结构设计方案

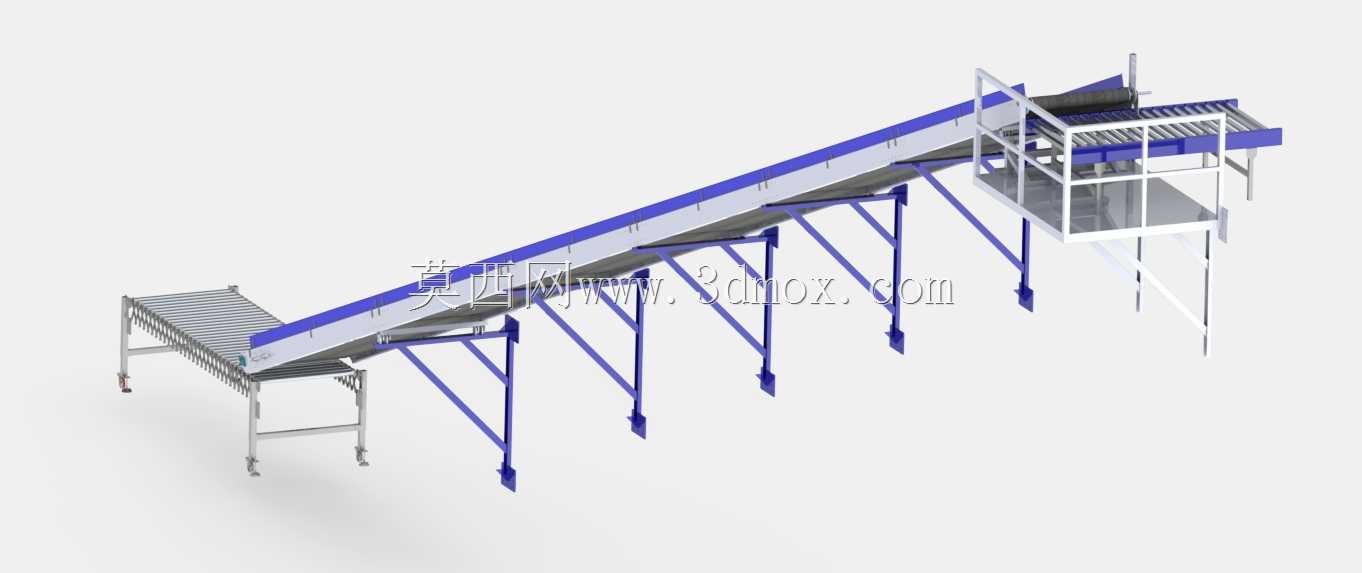

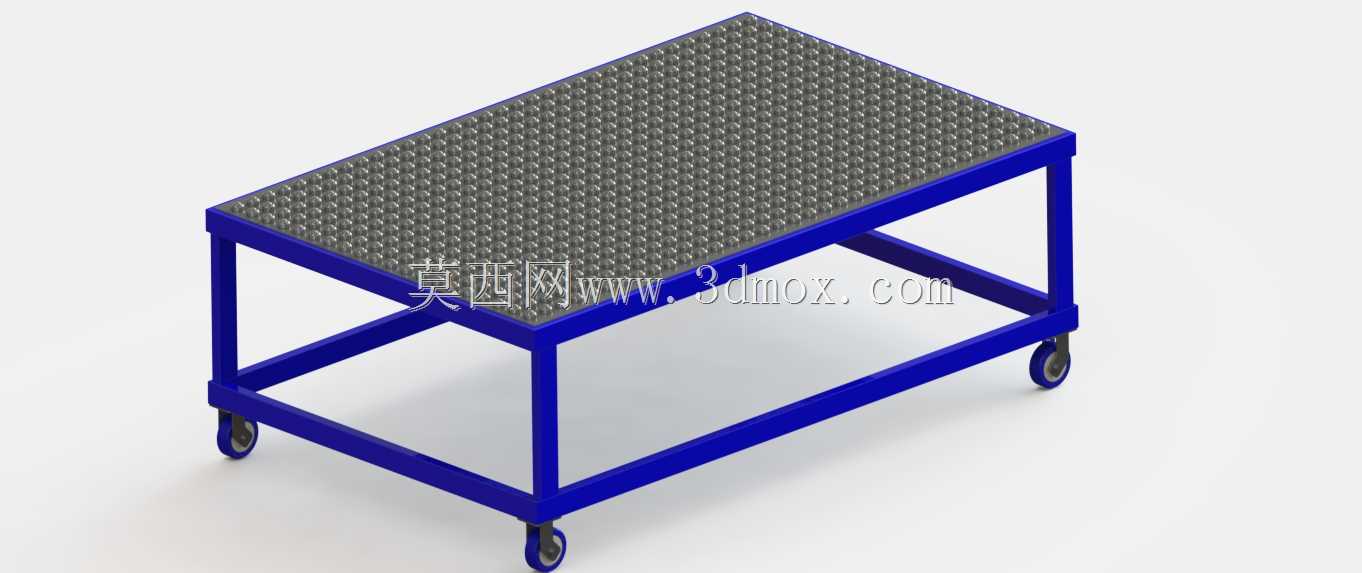

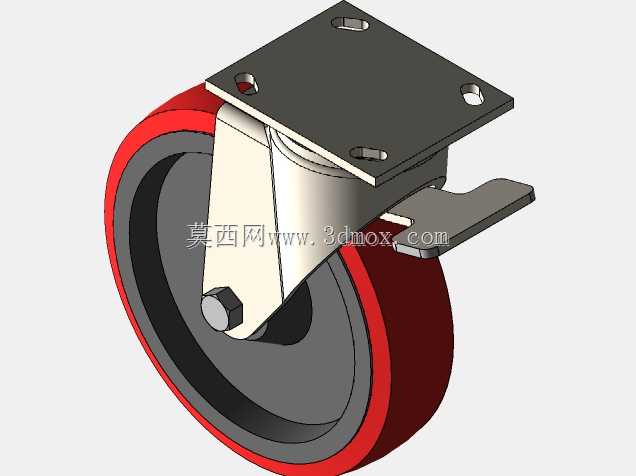

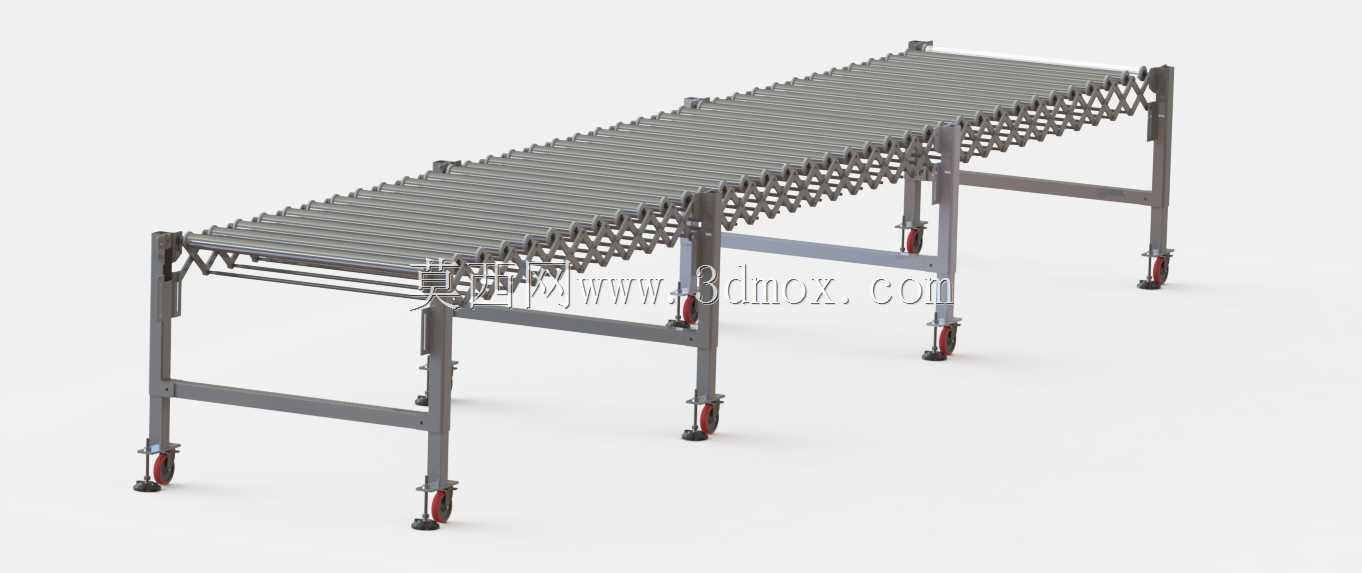

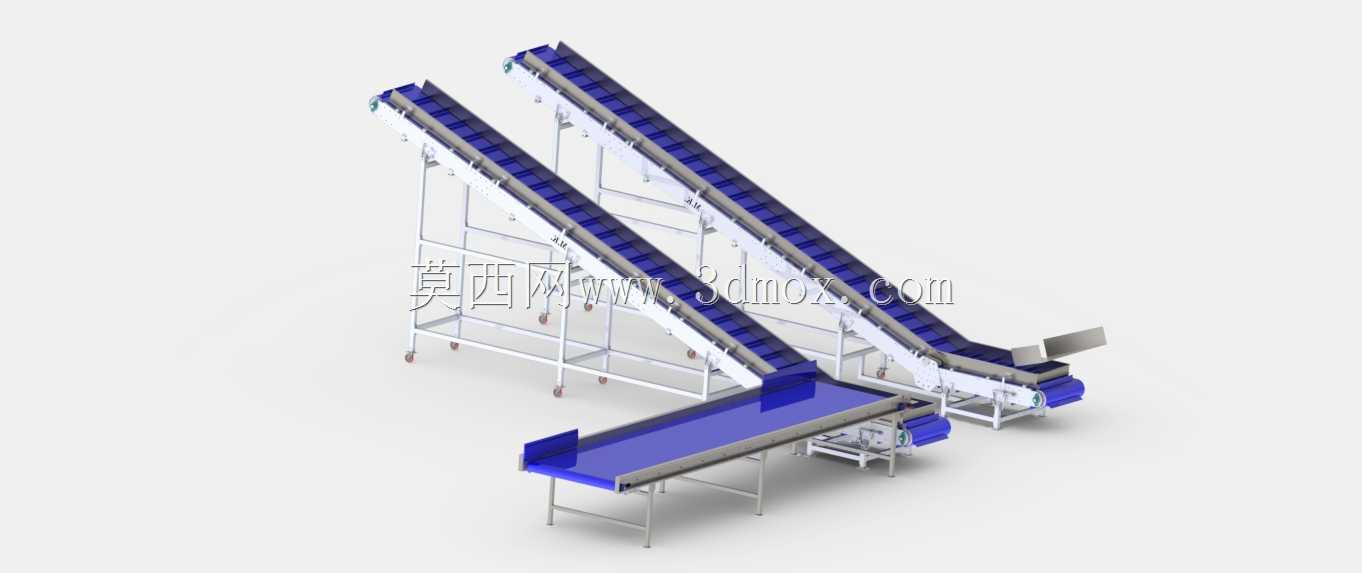

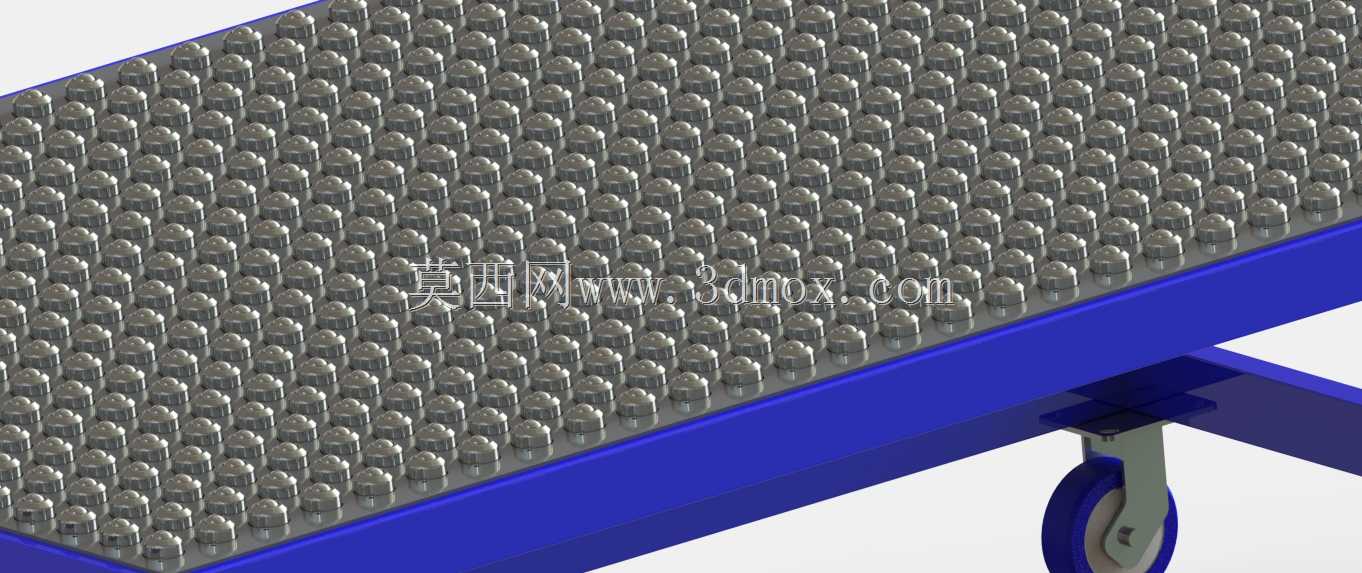

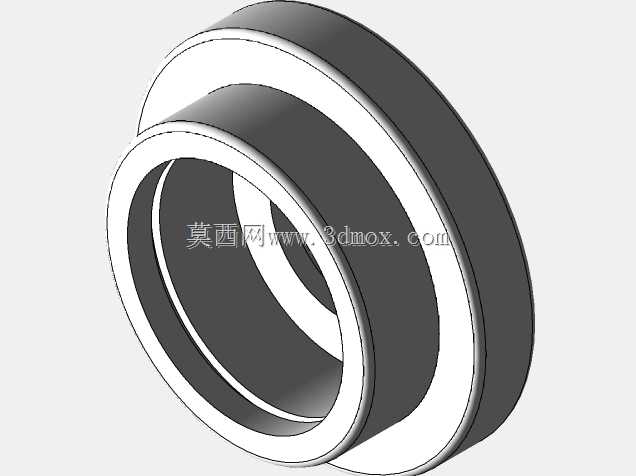

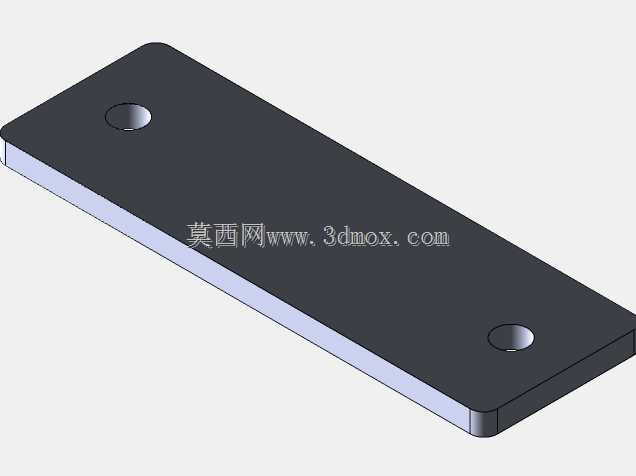

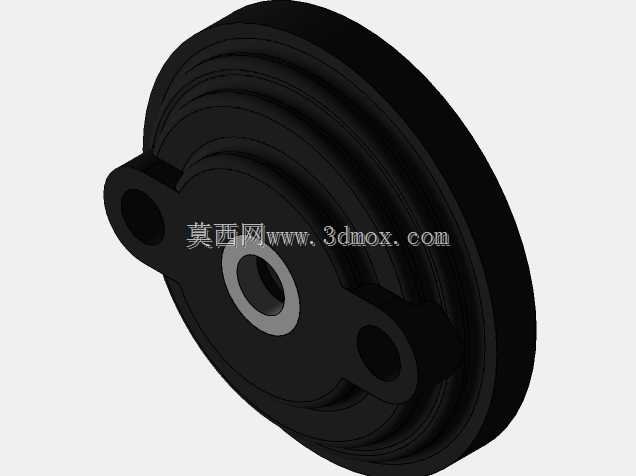

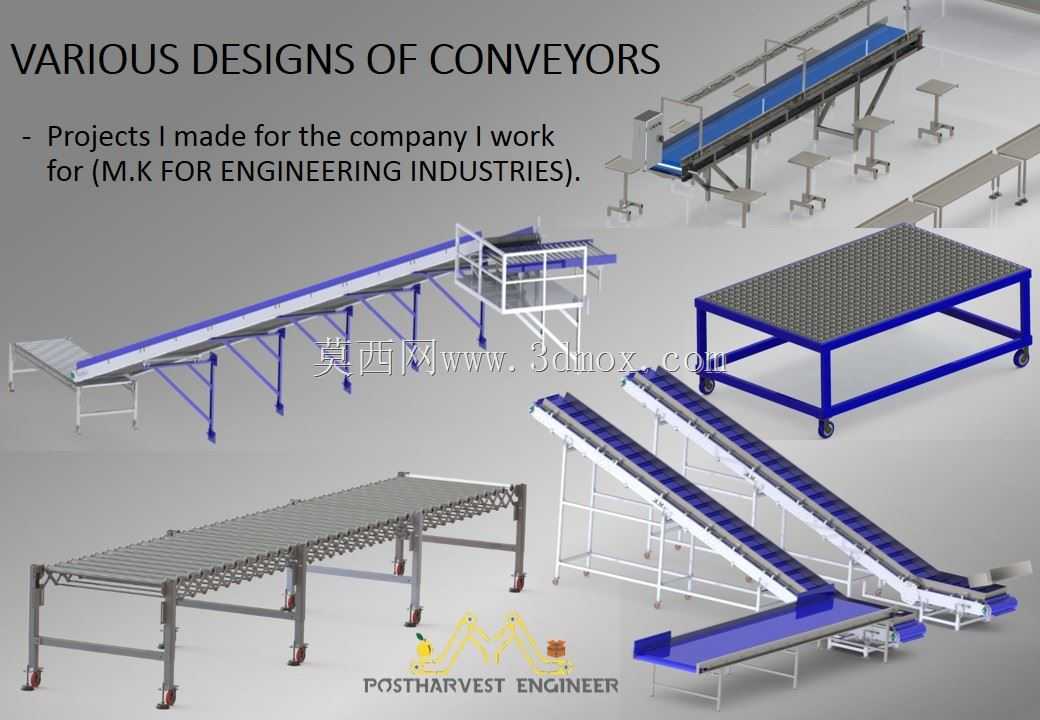

这套输送设备覆盖了生产流转环节中绝大多数物料输送场景，从平面直线转运到高低位差倾斜输送，从散料承托到带限位的定向输送，不同结构的机型可适配不同产线的布局需求。平面辊筒式输送线采用标准辊距排布，辊筒两端采用带座轴承固定，机架采用型材焊接结构，底部配置可调脚杯与移动脚轮组合结构，既可以满足固定工位的长期安装需求，也能适配临时产线的快速移位调整，设备安装时需预留两侧各300mm的维护空间，进料端与上游设备的对接高度差需控制在5mm以内，避免物料卡滞。带蓝色皮带的倾斜输送机型，根据输送角度不同设置了不同的侧边挡边结构，小角度倾斜机型采用固定侧边挡板，防止物料在输送过程中从侧边滑落，大角度提升机型则配置了横向夹板结构，可在30度到45度的倾斜角度下稳定承托箱装、袋装物料，避免物料下滑，这类倾斜设备安装时需重点校核进料段与出料段的水平投影长度，确保上下工位的对接位置精准，设备倾斜段的下方需预留不小于200mm的检修空间，方便后期更换皮带、调整张紧结构。配套的工作台类输送结构采用网格台面设计，台面下方为方管焊接框架，整体承重可满足常规工件的组装、检测工位需求，台面高度可根据操作人员的作业习惯调整支腿高度，适配不同身高操作人员的站立作业需求。所有机型的结构设计均考虑了零部件的通用性，辊筒、轴承、型材连接件均采用行业通用标准件，后期维护更换无需定制特殊配件，可大幅降低产线的运维成本。不同机型的组合使用可搭建出完整的生产物料流转系统，从原料入库转运、生产工序间流转到成品出库输送，均可通过不同机型的搭配实现全流程无人工搬运的自动化流转，减少人工转运过程中的物料磕碰损伤，提升整体生产流转效率。设计过程中针对不同输送物料的特性做了结构优化，散料输送机型的皮带表面做了防滑处理，重型工件输送机型则加大了辊筒的轴径与机架的型材壁厚，确保大负载下设备结构不会出现形变，长期运行保持稳定。
