定制扇形直齿圆柱齿轮传动结构

项目分类:3D模型 发布时间:2021-08-17 ID:235878

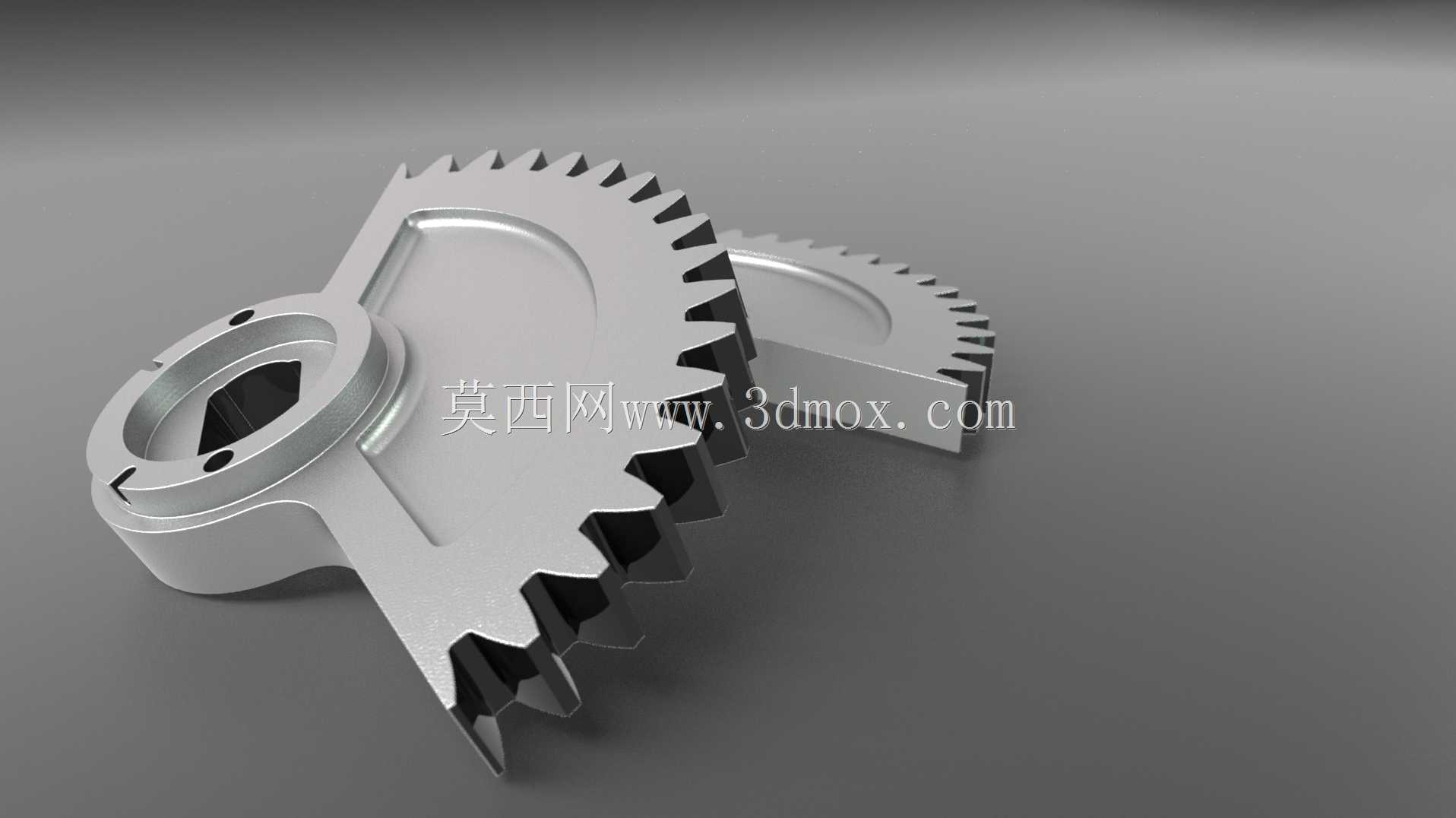

  • 定制扇形直齿圆柱齿轮传动结构

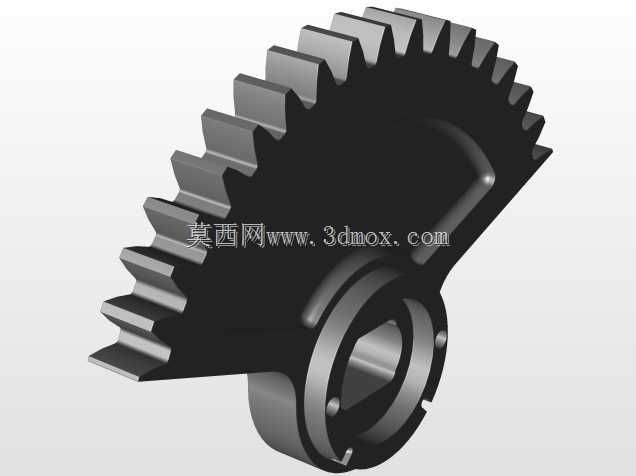

  • 定制扇形直齿圆柱齿轮传动结构

这款扇形直齿圆柱齿轮结构,多用于需要限定转角范围的间歇传动场景,常见于轻工包装设备的工位切换机构、纺织机械的摆臂驱动单元、自动化生产线的分度挡停结构中,区别于整周回转的常规圆柱齿轮,扇形结构无需完成360度旋转,仅在设定的摆角范围内完成扭矩传递,能大幅缩减机构整体占用空间,避免无效轮齿带来的材料浪费与额外转动惯量。从结构设计来看,轮齿部分采用标准直齿圆柱齿轮的齿形参数,齿向与齿轮端面垂直,啮合过程中无轴向分力,对支撑轴承的轴向载荷要求更低,装配时无需额外调整轴向啮合间隙,适配普通深沟球轴承即可满足支撑需求。轮毂部分设计有带键槽的中心安装孔,同时端面均匀分布多个定位销孔,安装时可通过平键传递额定扭矩,配合定位销完成周向角度的精准固定,避免长期往复摆动过程中出现轮毂与转轴的相对滑移,保障传动相位精度。齿轮的辐板部分采用不等厚过渡设计,靠近轮毂的区域厚度更大,可承受往复摆动带来的交变弯曲应力,靠近齿顶的区域适当减薄,在保证轮齿根部抗弯强度的前提下降低整体重量,减少摆动过程中的惯性冲击。齿部的加工基准与轮毂安装孔保持同轴,齿圈的径向跳动公差控制在普通传动级精度范围内,可满足中低速往复摆动的传动需求,啮合侧隙按照常温工作环境下的固定传动场景设定,无需预留温度补偿的额外侧隙。安装边界上,中心安装孔的孔径适配常规标准直径的转轴,轮毂端面的定位销孔分布圆直径与同规格转轴的连接法兰尺寸匹配,扇形轮齿的包角范围覆盖常用的90-120度摆角需求,安装时需保证啮合齿轮的中心距与理论设计值偏差在允许范围内,同时确保两齿轮的端面平行度符合装配要求,避免出现轮齿偏载导致的局部磨损加剧。这类扇形齿轮在实际使用中,通常配合小模数整周直齿轮完成动力输入,将连续回转运动转化为设定角度范围内的往复摆动,相比连杆式摆动机构,传动比更稳定,摆角精度更高,结构也更紧凑,在对工位停留位置精度有一定要求的自动化设备中应用十分广泛。设计过程中需重点关注齿根位置的应力集中问题,在辐板与齿圈的过渡位置设置圆角,避免往复载荷下出现疲劳裂纹,同时轮齿的端面倒角处理可方便装配时的啮合导入,减少安装过程中的齿面磕碰损伤。
