单柄冷热水快开式水龙头三维设计

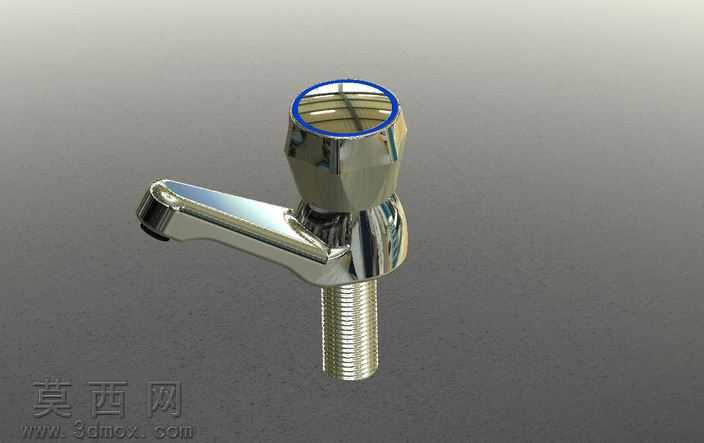

本模型为单柄冷热水快开式水龙头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先从底部进水螺纹段开始绘制，严格参照民用供水配件通用尺寸标准，绘制外螺纹牙型轮廓后通过螺旋扫描特征生成标准G1/2进水外螺纹，螺纹段长度、退刀槽尺寸均匹配常规台盆安装厚度要求，保证安装适配性。阀体主体部分采用多段放样与抽壳特征结合的方式构建，先绘制不同截面的轮廓草图，通过引导线控制曲面过渡曲率，保证阀体外部流线型造型的同时，内部预留出阀芯安装腔、冷热水混水腔的合理空间，避免出现壁厚不均的问题。手柄部分采用多边形切削与圆角过渡结合的建模方式，顶部旋钮处做内凹平面设计，边缘添加蓝色装饰圈的环形凸台结构，出水嘴部分做15度向下倾斜设计，出水端内置起泡器安装位的环形卡槽结构，还原真实产品的装配细节。材质与渲染阶段，主体金属部分采用高光亮铬材质，调整反射粗糙度参数至0.08，添加轻微的各向异性反射效果，模拟真实镀铬层的镜面反光质感，同时在金属表面添加极细微的划痕凹凸贴图，避免材质过于塑料感；顶部蓝色装饰圈采用半透明磨砂PC材质，调整折射参数为1.58，添加轻微的自发光效果突出标识作用。渲染时采用三点布光方案，主光源从侧上方45度打光，突出阀体曲面的光影过渡，辅光源补亮暗部避免死黑，背景采用中性灰色渐变背景，添加柔和的地面反射效果，真实还原产品的金属质感与造型细节。结构设计上充分考虑实际装配逻辑，阀芯安装位预留标准陶瓷阀芯的配合尺寸，手柄与阀芯的连接位置做D型轴配合结构，保证转动时无打滑问题，阀体壁厚统一设置为2.5mm，兼顾结构强度与材料成本，进水螺纹根部添加六角拧动位，方便安装时使用扳手紧固，整体结构完全符合民用快开水龙头的生产制造要求，可用于产品外观验证、结构干涉检查以及卫浴产品展示场景使用。
