带内花键多层啮合正弦齿轮结构

这类带内花键的多层正弦齿轮，常应用在需要低噪音、高传动平稳性的精密动力传输场景中，比如高端机床的进给传动链、精密自动化设备的分度机构，以及部分对传动冲击有严格限制的伺服动力输出端。不同于常规渐开线齿轮，正弦齿廓的啮合过程是连续顺滑的线接触过渡，齿面间的滑动摩擦占比更低，运行时的啮合冲击与振动噪声能得到有效控制，尤其适合中低速、重载且对传动精度保持性有要求的工位。

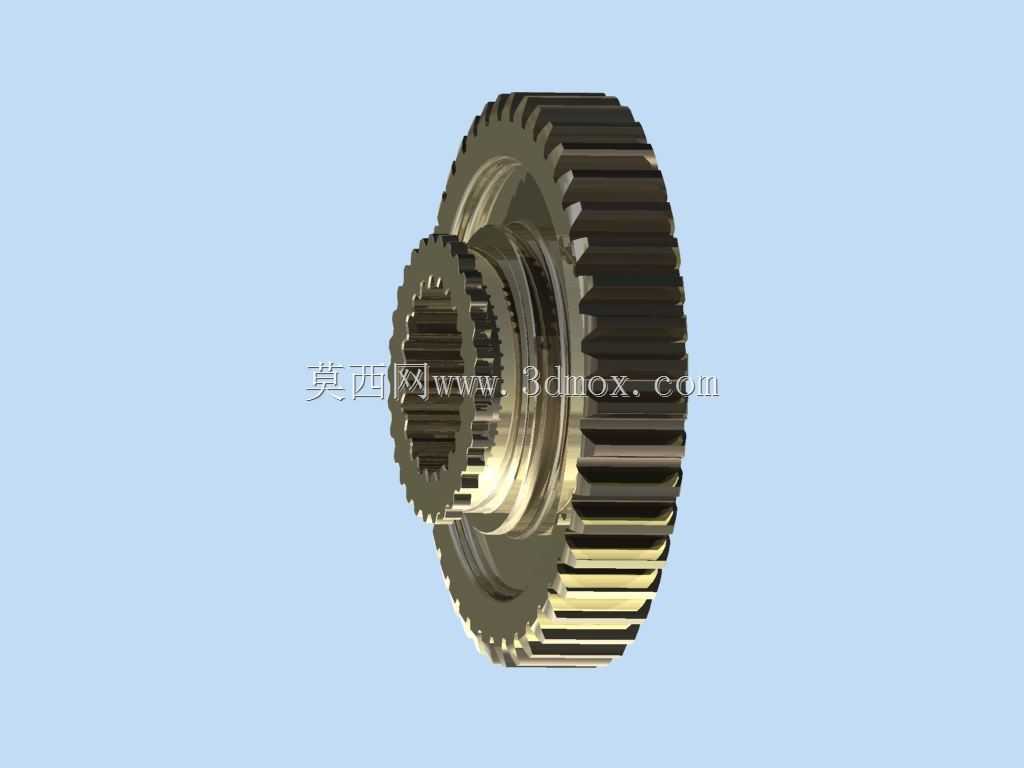

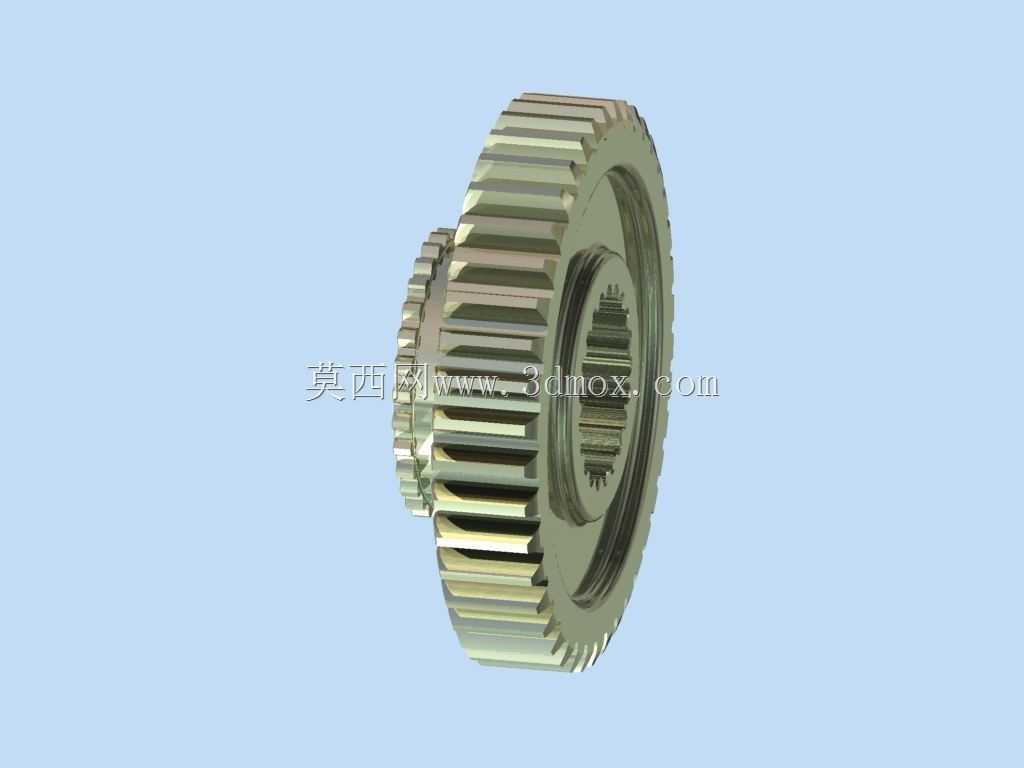

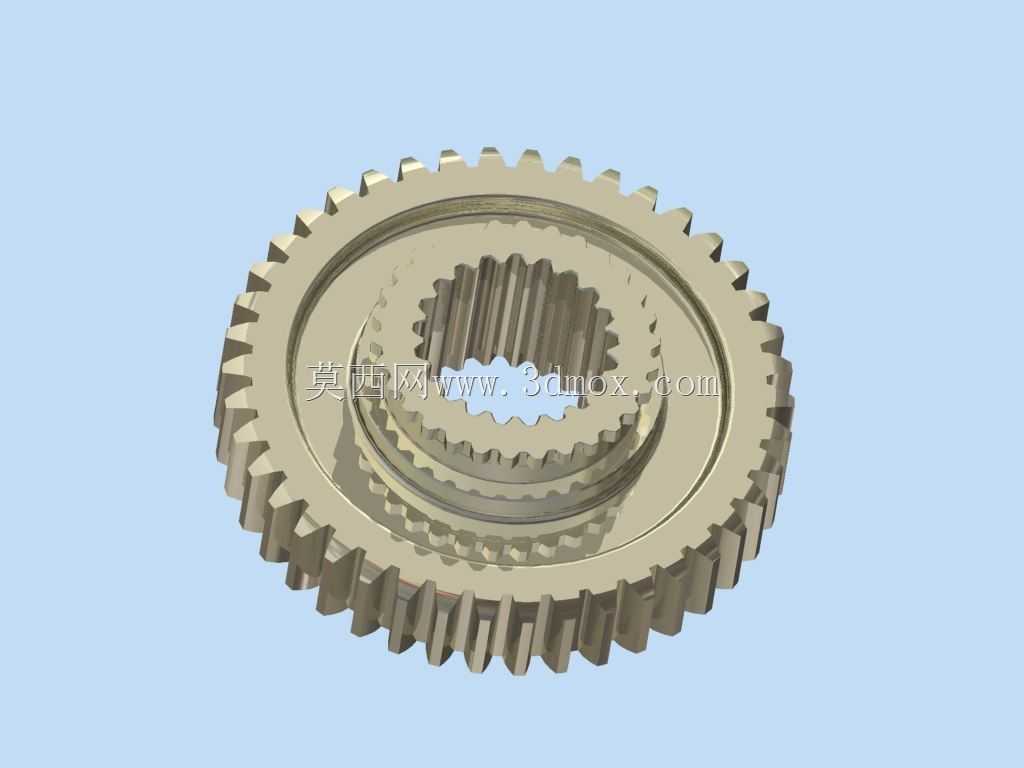

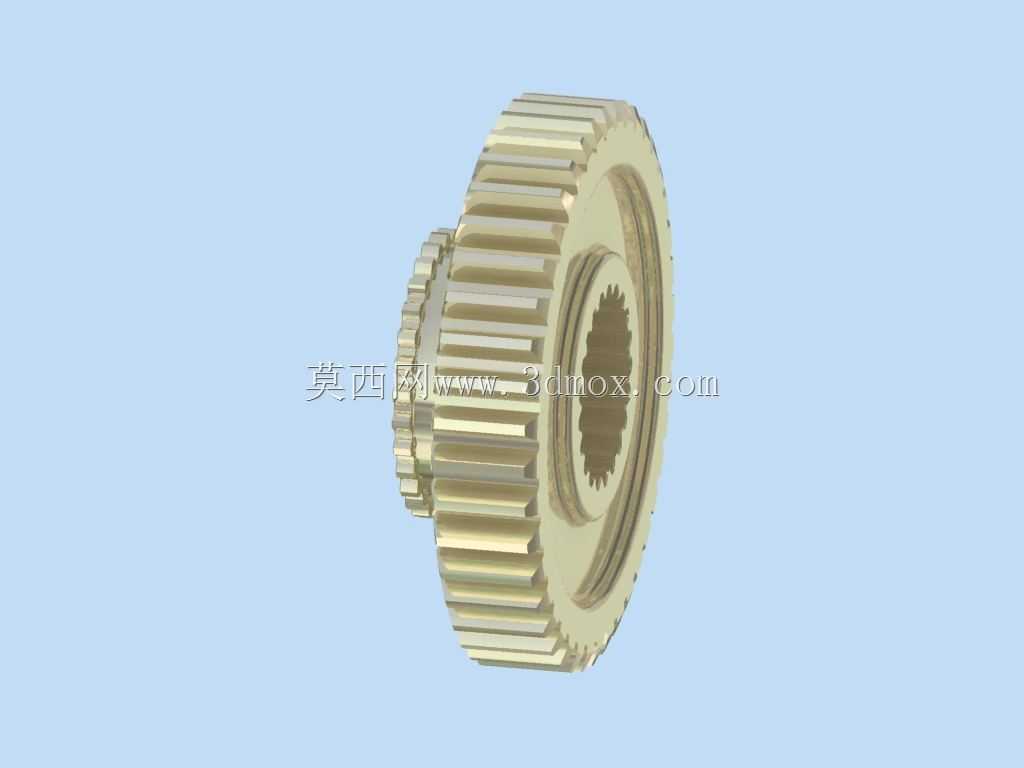

从结构设计逻辑来看，该齿轮采用一体化多层齿圈布局，外层为正弦齿形的外啮合齿圈，中间嵌套多组不同模数的内啮合齿结构，中心设置渐开线内花键作为动力输入输出接口。这种集成式设计省去了多组齿轮单独装配的同轴度调试环节，能有效压缩传动组件的轴向安装空间，同时避免了分体式齿轮装配间隙带来的回程误差，在有限的安装边界内实现多级传动比的集成匹配。中心内花键的参数匹配需要严格对接对应输出轴的花键规格，齿侧配合间隙控制在0.02-0.05mm区间，既保证装配便利性，又能避免动力传递过程中出现花键副的冲击磨损。

实际选型应用时，需要重点核对齿轮的外圆齿顶圆直径、内花键的大径小径参数、以及多层齿圈的轴向位置尺寸，确保安装后各层齿圈能与对应啮合齿轮完全对齐，避免出现偏载啃齿的问题。齿形设计阶段，正弦曲线的参数选取需要匹配额定传动扭矩，齿根圆角经过强化处理，降低应力集中带来的断齿风险，齿面的啮合接触区域经过修形优化，能补偿安装过程中微小的同轴度误差，保证全齿宽范围内的均匀接触。不同于常规齿轮的加工逻辑，这类正弦齿廓的加工需要依托多轴联动加工设备完成成型铣削，建模过程中需要严格控制齿廓曲线的点位精度，每个齿形的正弦曲线周期偏差控制在微米级，才能保证啮合时的顺滑度，避免出现卡滞或传动不均的问题。在传动系统布局中，这类集成式齿轮常作为中间传动级，连接动力输入端与末端执行机构，既承担转速匹配的功能，也通过自身的低冲击齿形特性，缓冲上游动力源的扭矩波动，保护末端精密执行部件不受冲击损伤。安装时需要保证齿轮两端面的定位止口同轴度不超过0.01mm，端面跳动控制在0.008mm以内，才能最大化发挥正弦齿廓的传动优势，延长整套传动机构的使用寿命。
