小型农业土壤采样收集机械臂装置

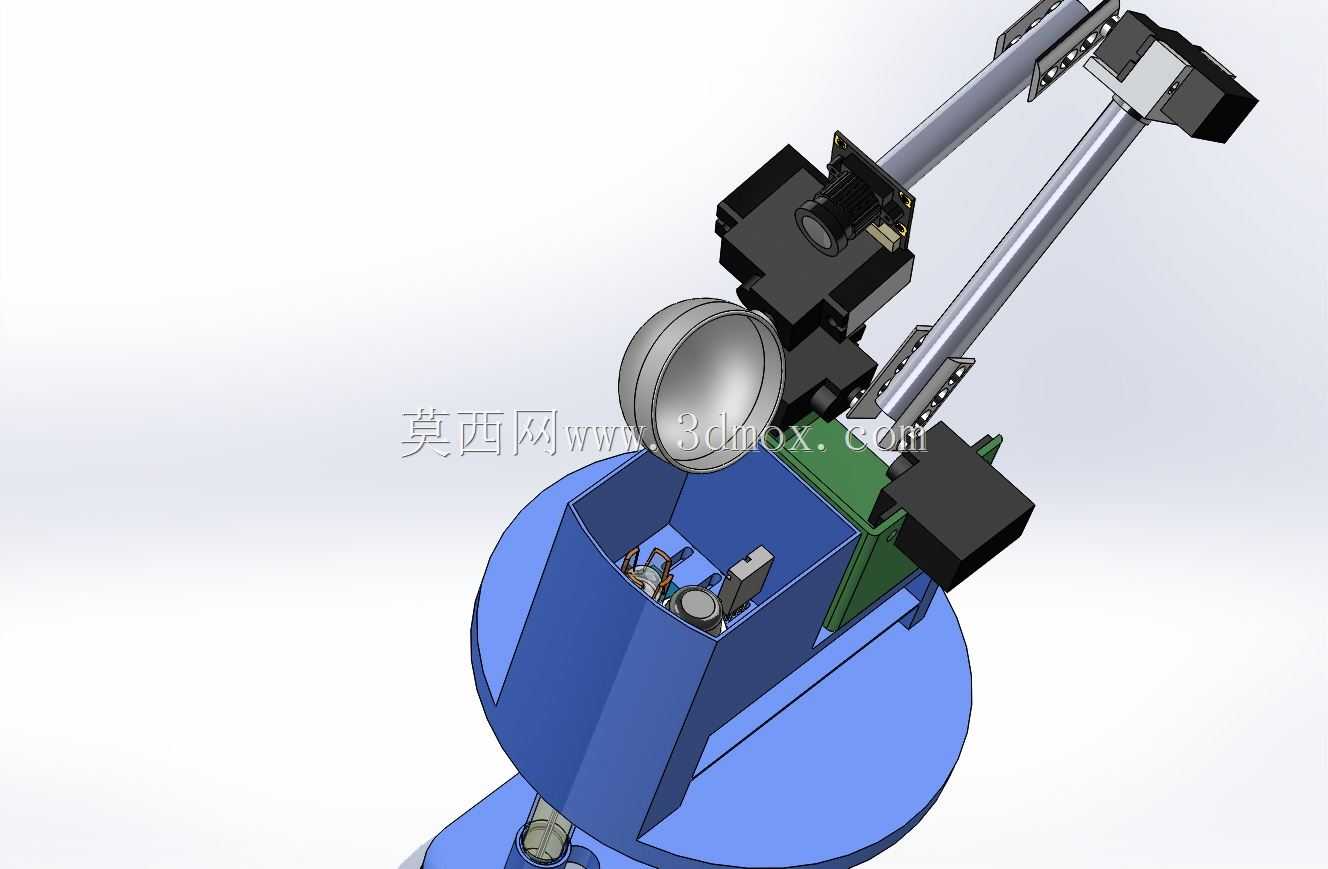

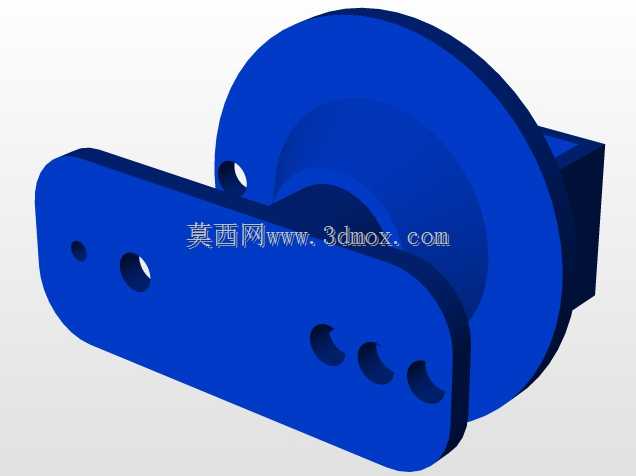

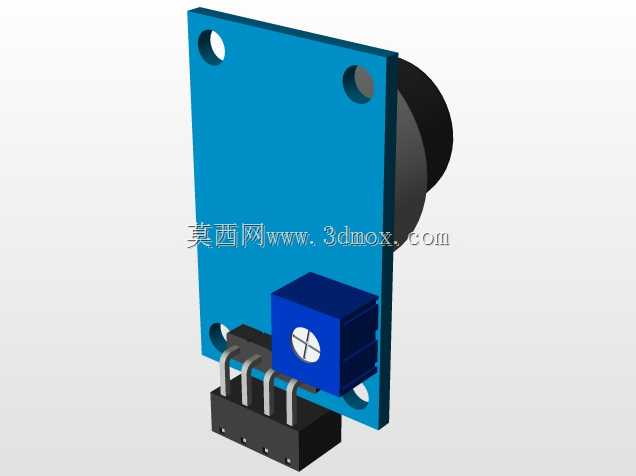

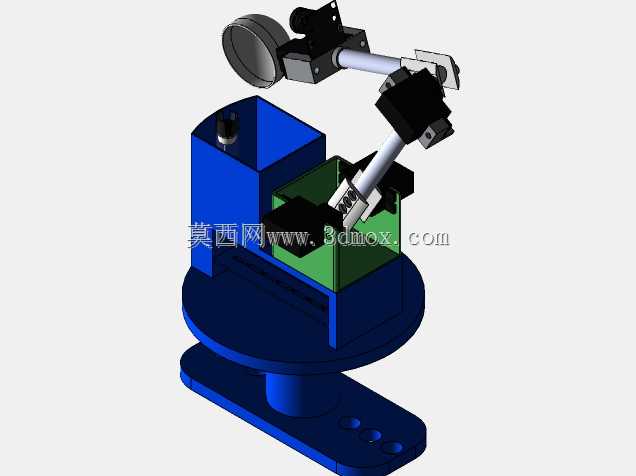

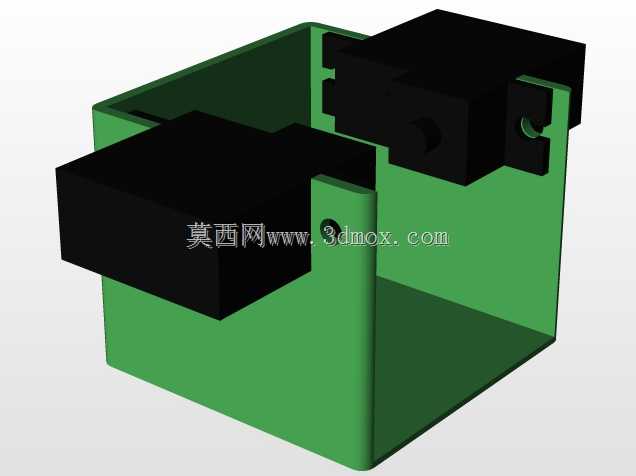

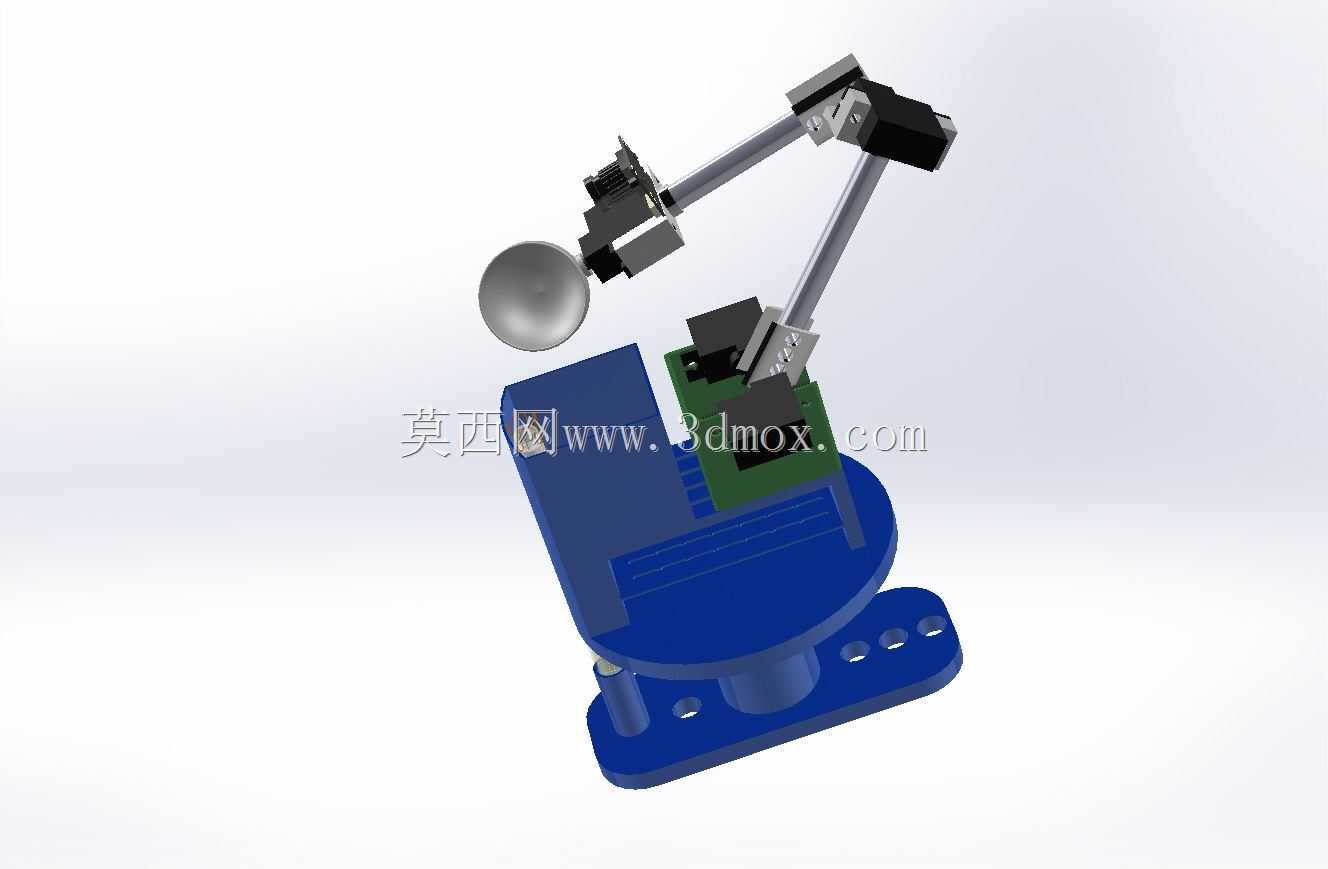

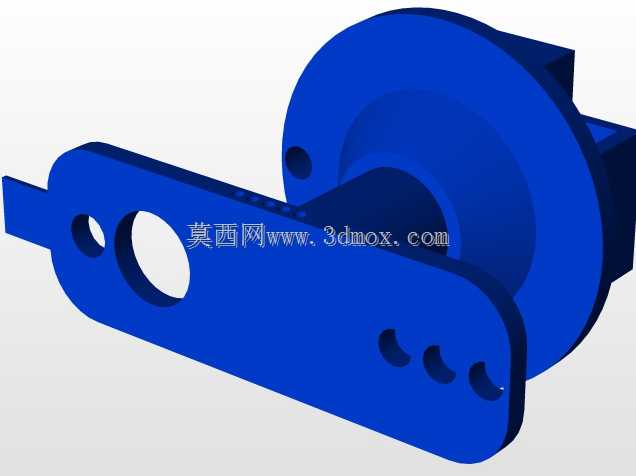

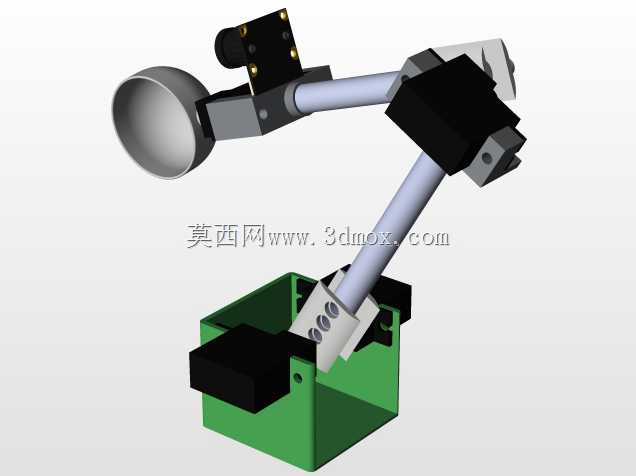

这套土壤收集装置主要面向农田土壤采样、设施农业土壤监测、小范围地块土壤普查等作业场景，替代人工完成表层及浅中层土壤的定点采集、暂存作业，解决人工采样效率低、采样深度一致性差、重复劳作强度大的实际问题。整套设备采用双平行臂伺服驱动架构，执行端配置勺状铲斗作为取土部件，铲斗开合角度经过反复校核，既可以在硬质板结土层完成切入取土，也能在沙质松散土层避免土壤洒落，取土量可根据采样需求通过调整铲斗下探深度、开合行程灵活控制。设备下部设置带传感器集成的储土箱体，铲斗完成取土后通过双轴联动抬升、回转动作，将采集到的土壤样本精准倾倒至储土箱对应格位，箱体内置的传感模块可实时记录采样点位的样本重量、暂存状态，避免不同点位样本出现混样问题。设计阶段优先考虑了田间作业的安装适配性，整套装置的底座采用圆形法兰式安装结构，可直接搭载在小型农用巡检车、田间行走机器人平台上，安装边界预留了足够的走线空间，驱动线缆、传感器信号线均通过臂体内部中空通道排布，避免田间作业时秸秆、杂草勾挂线缆造成设备故障。臂体的运动行程经过参数化校核，水平作业覆盖半径可满足单一行走路径上左右两侧1.2米范围内的采样需求，垂直下探深度最大可达30厘米，完全覆盖常规农业土壤采样的深度要求。臂体结构采用铝合金型材搭配局部钢制加强件的组合方案，在保证结构刚性满足取土切削受力要求的前提下，尽可能降低整套装置的自重，减少搭载平台的负载压力。关节部位的伺服驱动模块选型匹配了取土作业的峰值扭矩，在铲斗切入土层遇到硬质石块、作物根系时，可通过电流反馈触发过载保护，避免硬冲击造成臂体变形或驱动部件损坏。储土箱的格位采用模块化设计，可根据单次采样的点位数量更换对应格数的储土内胆，无需改动整体结构即可适配不同采样任务的需求，箱体上部设置的导流结构可保证铲斗倾倒土壤时完全落入对应格位，不会出现样本撒漏到箱体外的情况。整套设备的运动逻辑经过多轮仿真验证，臂体抬升、回转、铲斗倾倒的动作路径做了避障优化，作业过程中不会与搭载平台、储土箱体发生运动干涉，连续作业循环节拍稳定，可满足长时间田间自动化采样的作业要求。
