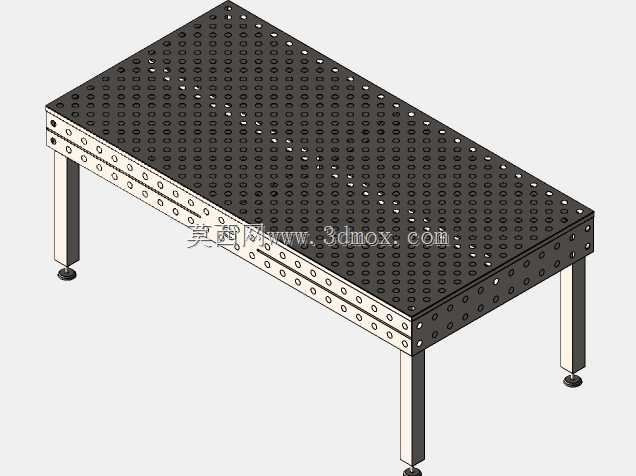

多孔柔性三维焊接工装平台结构

这款多孔结构的焊接作业平台，是金属构件铆焊、拼装工序里的核心工装载体，日常在钢结构件加工、非标设备机架焊接、机器人焊接工作站配套场景中大量使用，区别于传统铸铁焊接平台的固定式装夹逻辑，其台面与侧面均采用等距阵列的标准孔系设计，孔位精度控制在±0.05mm范围内，可搭配快速锁紧销、可调支撑角铁、压紧件等标准附件，实现不同外形尺寸工件的快速定位装夹，无需在台面上额外焊接临时定位块，能大幅减少工装准备的辅助时间，尤其适配多品种小批量的焊接生产场景，换型时仅需调整附件位置即可完成装夹基准切换。从结构设计逻辑来看，平台主体采用高刚度钢板焊接后去应力处理，台面经磨削加工保证平面度，四条支腿配备可调脚杯，可适应车间地面不平整的安装条件，调整范围通常在0-50mm区间，安装时无需预埋地脚螺栓，直接放置在硬化地面上即可满足承重要求，单平米台面额定承重可达数吨，足以覆盖大部分中小型焊接构件的承重需求。台面的孔系采用标准化模数设计，孔间距统一为100mm或50mm的标准规格，所有孔位均做倒角处理，避免装夹时销件卡滞，侧面的孔系可用于延伸安装辅助支撑，针对超出台面尺寸的长构件，可通过侧面孔位拼接延长平台，拓展作业边界。平台支腿采用矩形管焊接结构，与台面框架采用螺栓连接，运输时可拆分，降低物流转运难度，现场组装时仅需按对角线顺序紧固连接螺栓，再调整脚杯保证台面水平度即可投入使用。在机器人焊接场景中，这类平台的孔系基准可与机器人坐标系做标定，实现离线编程程序的快速复用，减少现场示教的工作量，相比传统的非标焊接工装，其重复利用率可达90%以上，不会因为工件换型导致工装报废，长期使用下能大幅降低工装投入成本。日常使用中，台面的多孔结构也便于焊渣的清理，压缩空气吹扫即可清除孔内残留的焊渣，不会因为焊渣堆积影响装夹精度，孔内做防锈处理，避免车间潮湿环境导致孔位锈蚀影响锁紧销的插拔。
