立式气动切割工装结构设计方案

项目分类:3D模型 发布时间:2021-08-17 ID:236299

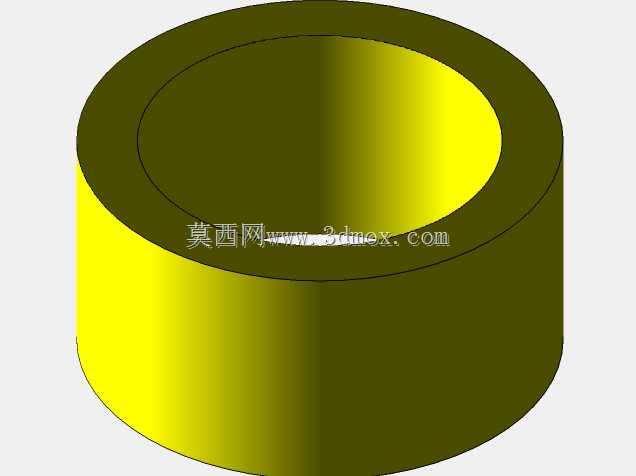

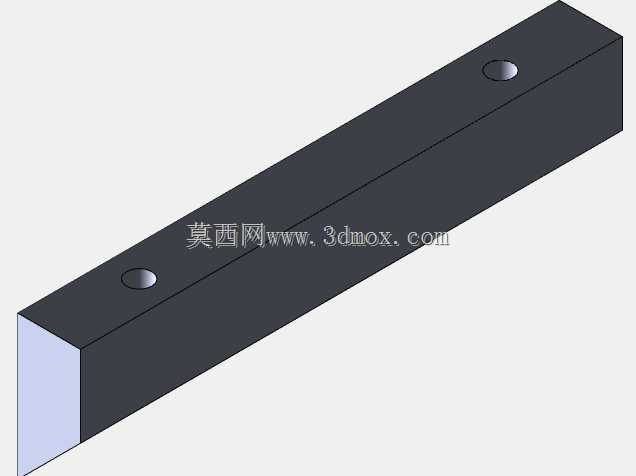

  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案
  • 立式气动切割工装结构设计方案

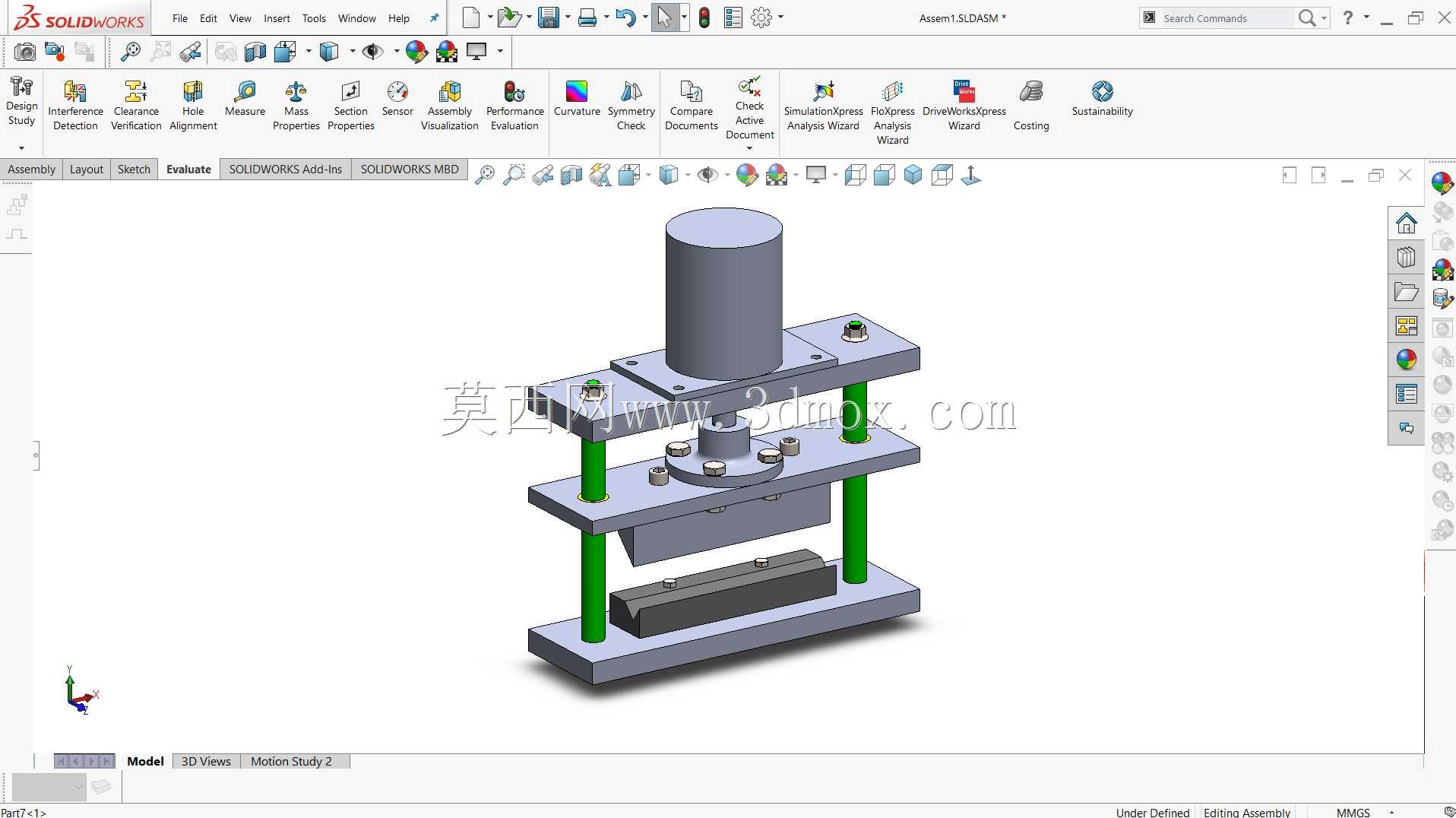

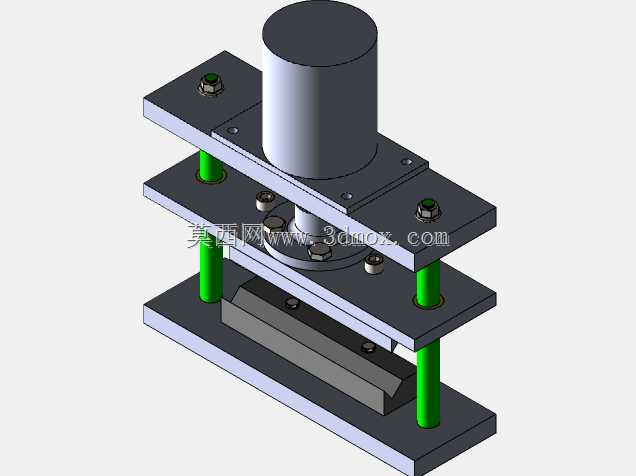

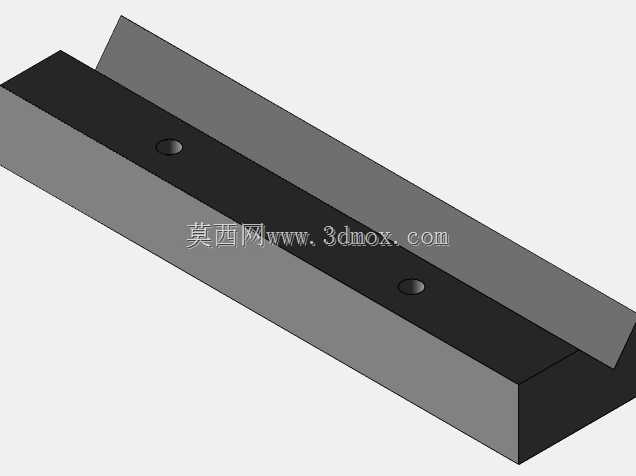

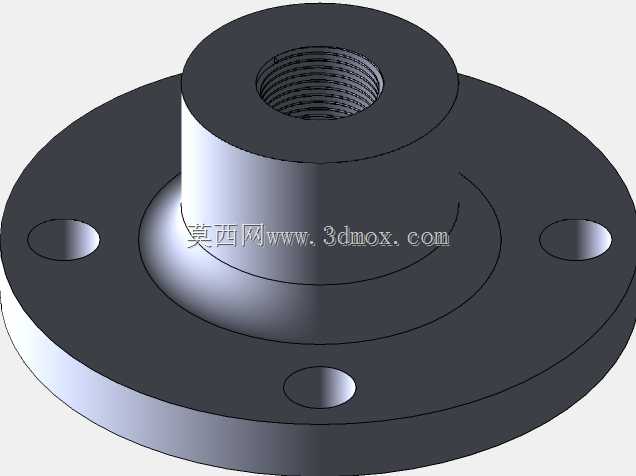

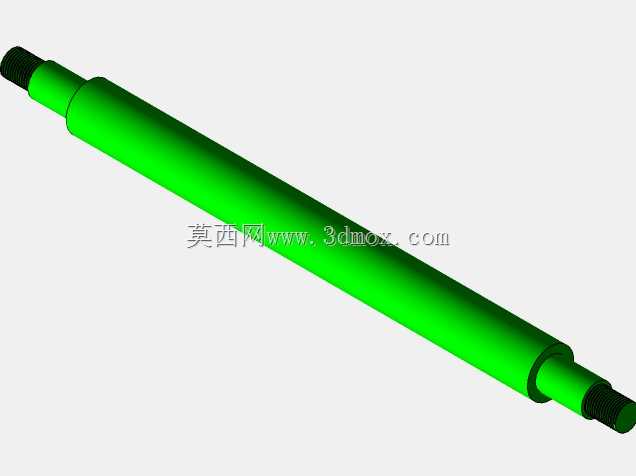

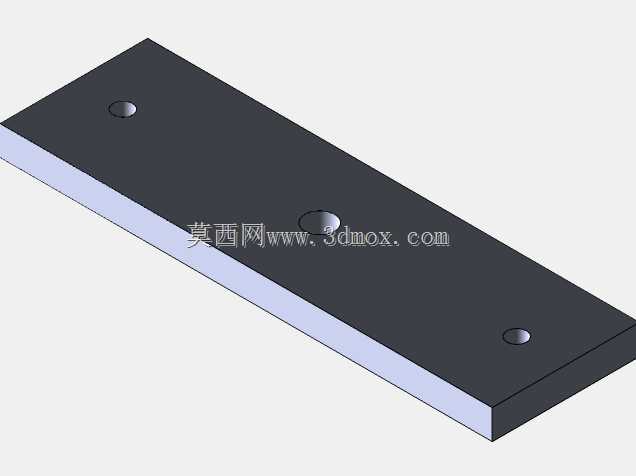

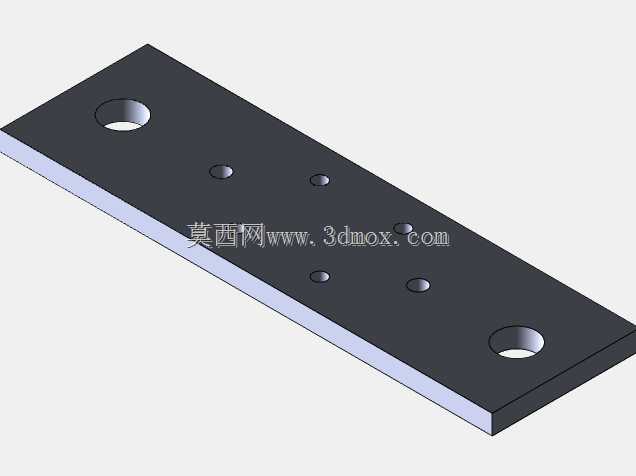

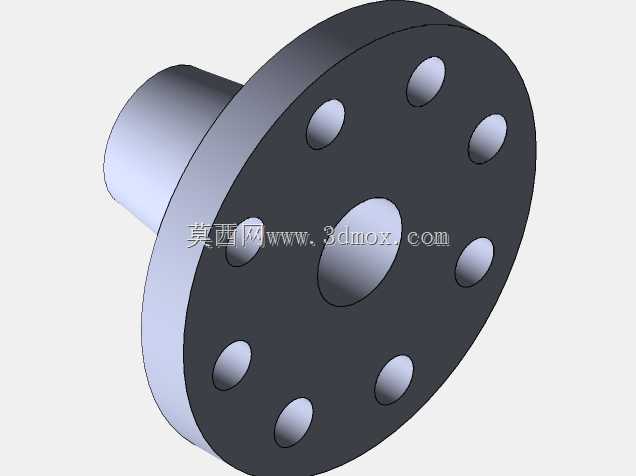

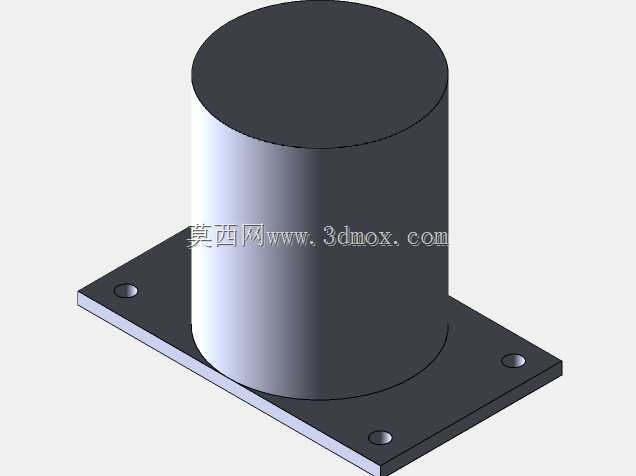

该结构主要面向中小规格金属型材、薄壁管件的定长切割工位,常见于五金加工车间、小型钢结构预制场的批量下料环节,可替代传统手动压紧的切割作业模式,降低操作人员的劳动强度,同时避免手动持料带来的切割偏移、工伤风险。整套结构采用立式四柱导向布局,底部为整体式安装基座,基座上预留了切割机本体的安装定位槽,可适配常规型材切割机的固定尺寸,安装时只需通过螺栓将切割机本体锁附在基座预留孔位即可完成主体固定,基座底部设置有四个沉头安装孔,可直接固定在车间钢制工作台或者混凝土预制基础上,安装边界的长宽尺寸控制在常规工位的占地范围内,不会占用过多作业面空间。上部的气动执行单元采用标准气缸作为动力源,气缸竖直固定在上层安装板中心位置,活塞杆末端连接浮动压头,压头下方设置有仿形压块,可根据待切割工件的截面形状更换对应压块,保证压紧时工件受力均匀,不会出现压痕或者夹持变形。四根导向光杆分别布置在安装板的四个角位,配合直线轴承实现上下压合动作的精准导向,避免气缸活塞杆承受径向力,延长气动元件的使用寿命。中间层的滑动压板沿导向杆上下动作,压板下方除了压合工件的结构外,还设置有防护挡板安装位,可加装透明防护板阻挡切割过程中产生的飞溅碎屑,优化作业安全防护性能。设计过程中优先考虑了工位的适配性,压头的下行行程覆盖了常规型材的装夹高度范围,进气回路可搭配常规的二位五通电磁阀实现脚踏控制,操作人员只需将工件放置到位后踩下脚踏开关即可完成自动压紧,随后即可操作切割片完成下料作业,切割完成后松开开关压头自动复位,取放工件的操作空间充足,不会出现结构干涉。整套结构的受力路径经过优化,切割过程中产生的径向切削力通过底部基座直接传递到安装基础,导向杆仅承受压合过程的垂直导向力,不会出现受力变形的情况,长期使用也能保证压合位置的精度,避免因工装松动导致的切割面倾斜、尺寸超差问题。针对不同厚度的工件,可通过调整上层安装板的固定位置来适配气缸的行程范围,无需更换核心动力元件,降低了工装改造成本,适配多规格小批量的下料作业需求。
