带转弯段无动力重力滚筒输送设备

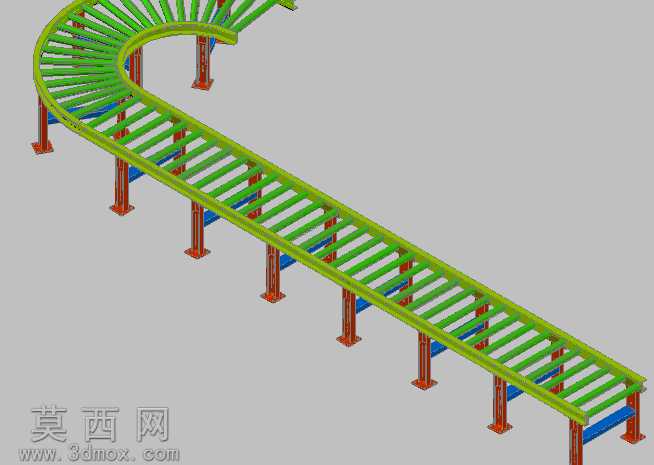

本作品为带90度转弯段的重力式滚筒输送机三维建模成果，建模过程严格遵循工业输送设备的实际设计规范，首先完成整体输送路径的规划，采用直线段加圆弧转弯段的组合布局，适配生产车间内存在转角的物料转运场景，无需额外动力即可依靠物料自身重力完成输送作业。建模阶段先对支撑结构进行参数化搭建，每一组立式支撑腿都采用方管型材搭配底部安装法兰的结构，支撑腿沿输送路径等距排布，在转弯段位置加密支撑点位，保障圆弧段机架的结构稳定性，避免长距离输送过程中出现机架形变问题。机架主体采用双侧槽钢式主梁结构，主梁沿输送路径连续弯折成型，转弯段的主梁曲率经过反复校核，保证内侧与外侧主梁的弧度差匹配滚筒的安装长度，不会出现滚筒卡滞或安装错位的问题。输送面采用等距排布的无动力滚筒结构，每一根滚筒都通过轴承座固定在双侧主梁上，滚筒间距根据常规输送物料的底面尺寸设定，避免小件物料卡在滚筒间隙中，转弯段的滚筒采用锥度设计，适配圆弧路径的输送需求，保证物料在转弯过程中可以顺畅通过，不会出现卡料、偏斜掉落的问题。材质渲染阶段对不同部件做了区分处理，支撑腿与机架主梁采用工业常用的绿色喷塑钢材质感，支撑腿底部的安装法兰做了红棕色防锈漆质感还原，滚筒表面做了光滑的金属镀锌质感处理，整体渲染效果贴近真实车间内的设备外观。设计过程中充分考虑重力输送的特性，整体输送路径设置了微小的倾斜角度，依靠重力分力为物料提供前进动力，无需额外配置电机、传动链等动力部件，有效降低设备的制造成本与后期维护成本，同时转弯段的护栏结构做了加高处理，避免物料在离心力作用下从输送面侧边滑落，整体结构紧凑合理，可直接用于物料转运场景的方案展示、结构校核以及生产加工参考。
