单面带驱动辊筒输送设备三维设计

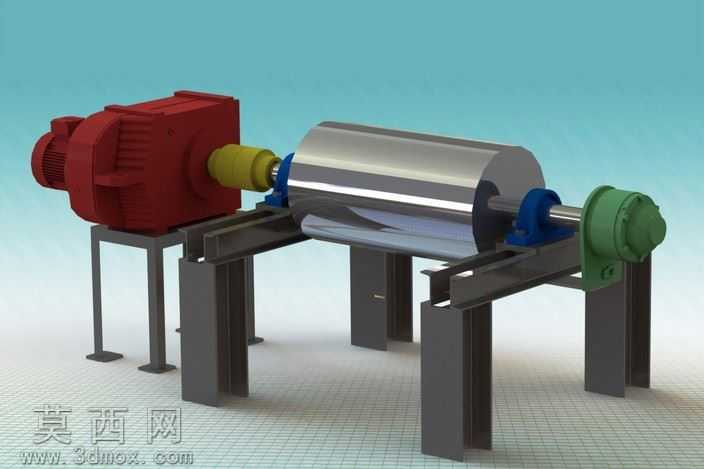

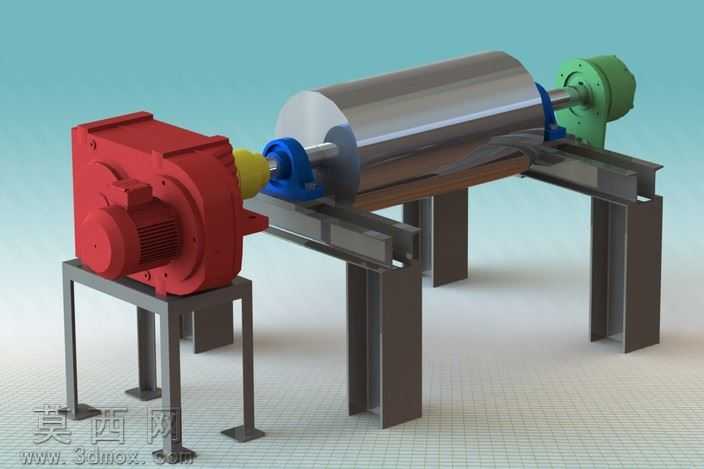

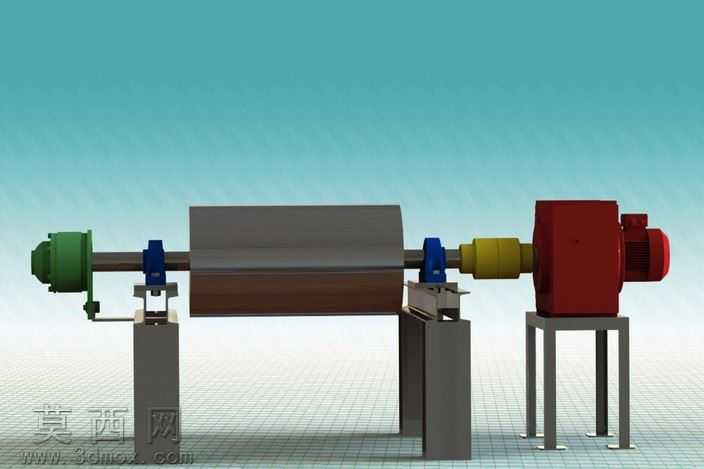

本作品为单面带驱动的辊筒式输送设备三维建模成果，整体采用工业常用的驱动端直连布局完成结构搭建，建模过程中严格遵循机械设计的装配逻辑，对每一处零部件的配合尺寸、安装位置都做了精准还原。模型核心由驱动单元、传动辊筒、支撑机架、轴承座组件四大模块构成，驱动单元部分还原了硬齿面减速机的外观结构与安装接口，减速机输出端通过联轴器与主输送辊筒实现同轴连接，联轴器的缓冲结构、连接法兰的螺栓孔位都做了细节建模，还原真实部件的装配特征。主输送辊筒采用金属质感材质渲染，表面做了镀铬金属的反光效果处理，还原工业辊筒的光滑金属表面特性，辊筒两端通过带座轴承固定在机架上，轴承座的安装螺栓、端盖密封结构都做了精细化建模，非驱动端的轴承座配套设计了轴向定位结构，避免辊筒运行过程中出现轴向窜动。支撑机架采用型钢焊接结构的建模思路，四根立式支腿搭配横向连接横梁，支腿底部设计了可调脚盘结构，可实现设备安装时的水平度调节，机架的型钢截面尺寸、焊接位置的加强筋结构都参考实际工业输送设备的设计规范完成。渲染阶段采用工作室均匀布光方案，对减速机的铸铁哑光材质、辊筒的亮面金属材质、机架的碳钢喷漆材质、轴承座的铸钢材质分别做了材质参数调整，不同部件的质感区分清晰，整体渲染效果直观展现设备的装配关系与外观特征。设计过程中重点考虑了驱动端的扭矩传递路径，从减速机输出到联轴器再到辊筒的同轴度做了装配约束校验，机架的支撑位置避开了辊筒的旋转干涉区域，同时预留了后续安装输送带、侧边防护栏的安装接口，整体结构紧凑，符合冶金生产场景下短距离物料输送的设备设计需求，可作为同类输送设备设计的参考三维模型，也可用于设备装配演示、结构教学的数字化素材。
