双侧带臂多孔法兰式机械连接支座

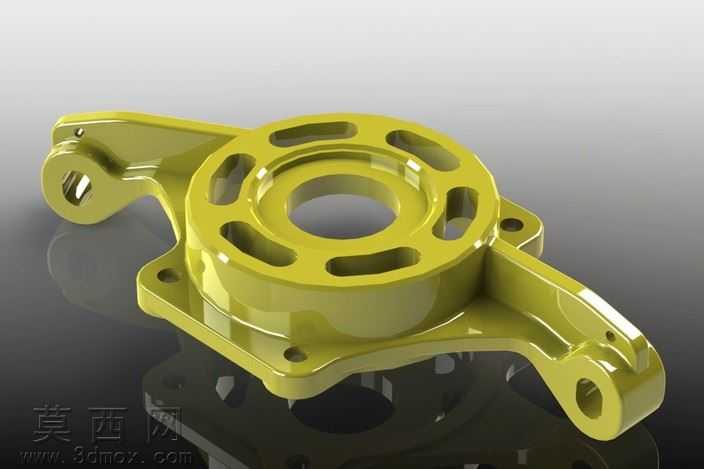

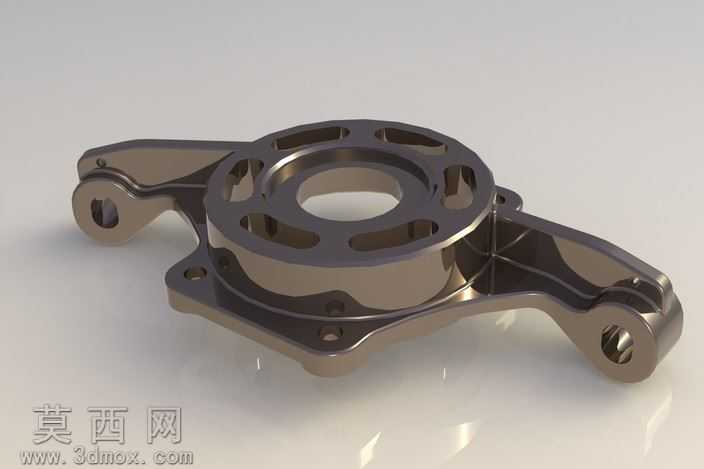

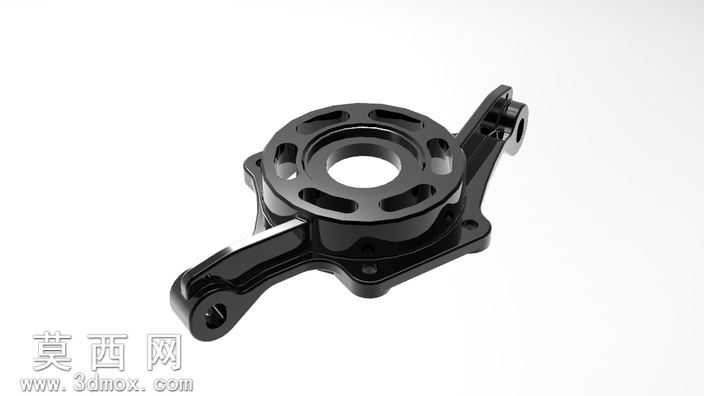

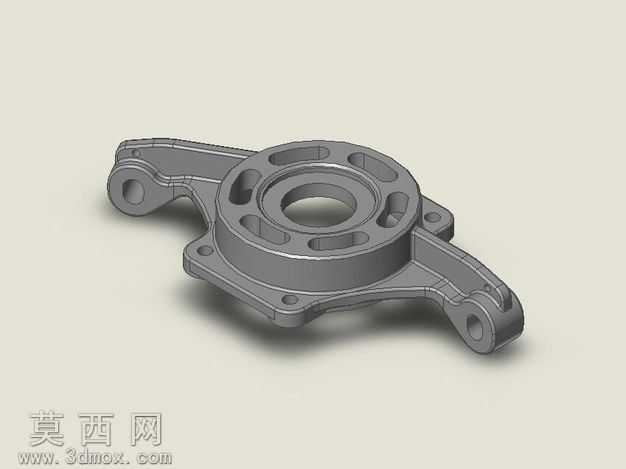

本作品为机械领域常用的连接支撑类零件，采用三维参数化建模方式完成全流程设计，建模过程中优先以基准轴、基准面为定位参照，保证各结构特征的位置精度与装配适配性。主体核心为带中心通孔的环形法兰基座，基座端面均匀分布多组异形减重孔与安装定位孔，在保证结构刚性的前提下有效降低零件整体自重，适配轻量化装配需求。基座两侧对称延伸出一体式连接臂，臂体末端设计有同轴铰接孔，臂身沿受力方向设置加强筋结构，可有效分散工作状态下的交变载荷，避免应力集中导致的结构变形。建模阶段对零件所有棱边做了统一的圆角过渡处理，既符合实际机加工的工艺要求，也避免尖锐边角带来的装配干涉与安全隐患。材质设定选用常用的铸钢材质，渲染时采用哑光金属质感，还原铸件表面的细微磨砂纹理，通过环境光遮蔽效果突出各结构的凹凸层次，清晰展现法兰端面的孔位分布、连接臂的筋条走向以及铰接孔的同轴度细节。设计过程中充分考虑零件的实际装配场景，中心通孔用于穿过主轴类构件，法兰端面的安装孔用于与基座端盖类零件锁紧固定，两侧连接臂的铰接孔用于与联动杆件铰接，实现动力传递或姿态支撑的功能。所有孔位的尺寸、连接臂的长度与角度均经过参数化校验，可根据实际使用需求快速调整尺寸参数，适配不同规格的装配场景，整体结构紧凑，受力路径清晰，兼顾了结构强度、加工工艺性与装配便捷性，可直接用于机械结构的虚拟装配验证、工程图导出以及后续的加工生产参考。
