KN型空气滤清器三维结构设计

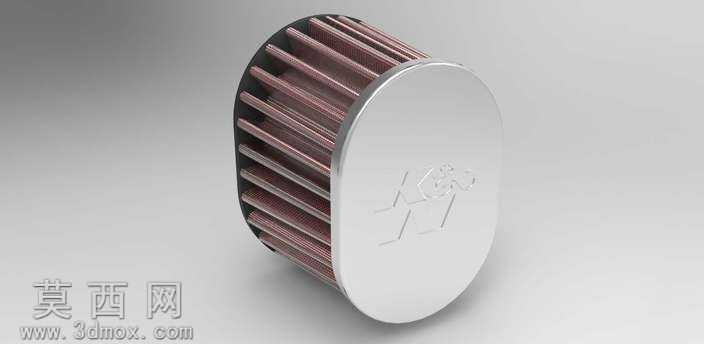

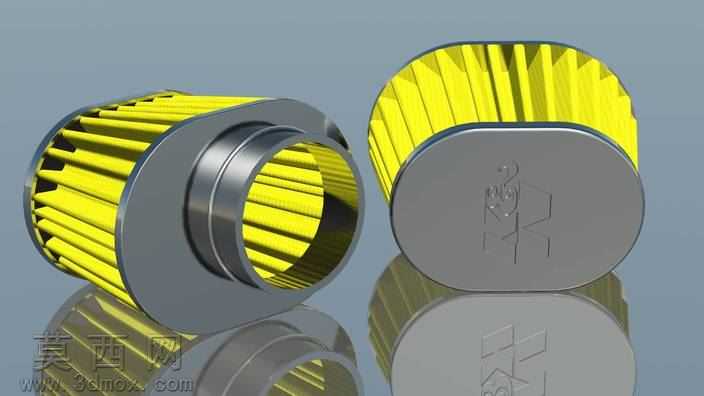

本作品为KN风格空气滤清器的三维参数化设计模型，建模阶段采用主流三维机械设计软件完成全参数化构建，整体结构围绕圆柱型滤芯的功能特性展开，严格遵循空气滤清器的实际装配逻辑与尺寸比例。模型主体分为端盖密封结构与褶皱滤材核心结构两大部分，端盖部分采用实体拉伸结合圆角过渡特征构建，还原了金属端盖的平整密封面与边缘包边结构，端盖表面的品牌标识采用浮雕式凸台特征实现，精准还原标识的线条轮廓与凸起高度，保证视觉还原度。褶皱滤材部分采用阵列特征结合曲面建模完成，通过单条褶皱的截面轮廓沿圆周方向规律阵列，还原了折叠滤材的均匀褶皱形态，每一处褶皱的弯折角度、间距都经过参数化约束，既保证滤材展开后的有效过滤面积符合设计要求，也还原了实物滤材的层叠质感。渲染阶段采用写实级材质参数设置，金属端盖部分赋予高反光金属材质，调整粗糙度参数模拟铝合金抛光后的细腻金属光泽，边缘处添加细微的磨损质感提升真实度；滤材部分采用半哑光的复合纤维材质，调整漫反射颜色为红棕色调，添加细微的织物纹理贴图模拟过滤棉的纤维质感，褶皱缝隙处适当加深阴影层次，突出滤材的立体褶皱结构。场景布光采用三点布光方案，主光源从侧上方投射，突出端盖的金属反光与滤材的褶皱起伏，辅助光源补充暗部细节避免死黑，背景采用浅灰色渐变背景突出模型主体，最终渲染效果清晰展现滤清器的整体形态与各部分结构细节。设计过程中充分考虑该类滤清器的实际应用场景，针对摩托车、小型机车的进气过滤需求，在保证结构紧凑的前提下最大化过滤面积，端盖与滤材的衔接处做了密封贴合的结构处理，还原实际产品的密封装配逻辑，整体模型无破面、无冗余特征，各部件可单独拆分用于装配模拟或结构展示，能够直观展现该类空气滤清器的内部构造与外观形态，可用于相关产品的结构参考、教学演示或改装设计参考。
