3D打印机限位开关组件结构设计

在桌面级FDM3D打印机的运动控制体系中，限位触发组件是保障设备运动轴行程安全、完成开机归零校准的核心功能部件，本次设计的Endstop限位组件，针对桌面级设备的紧凑安装空间做了全链路的结构适配。从实际应用场景来看，这类限位组件多布置在X、Y、Z三个运动轴的行程极限端点位置，当运动轴的运动滑块触碰开关摆臂时，组件会向主控板传递电平触发信号，切断对应轴的步进电机驱动输出，避免运动机构超出行程范围出现撞机、皮带脱落、丝杆卡顿等故障，同时每次设备开机时的归零操作，也需要依靠该组件的触发信号来建立整机的运动坐标系原点。

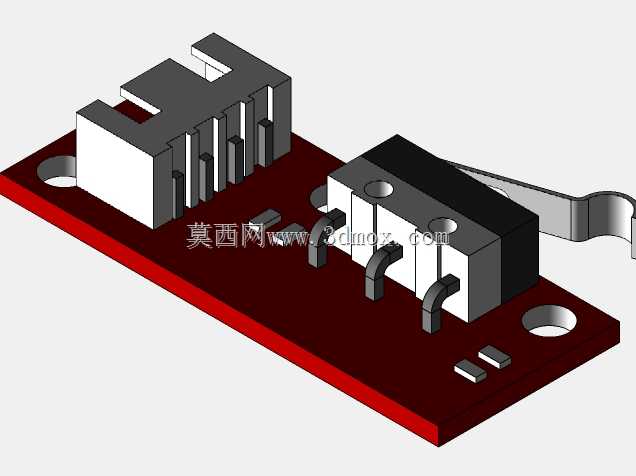

从功能特性层面看，组件采用微动开关加直插式接线座的集成设计，PCB基板采用红色阻燃FR4材质，板上预留两个直径3.2mm的沉头安装孔，孔位间距适配2020铝型材的标准槽位间距，安装时可直接通过M3螺丝固定在型材端面或者轴端支架上，不需要额外设计定制转接件，大幅降低整机装配的零件种类与装配工时。微动开关选用带金属摆臂的常开型结构，摆臂的触发行程设置为1.5mm，触发力度控制在0.8-1.2N区间，既可以避免运动轴高速移动触碰时的冲击力损坏开关内部触点，也能保证触发信号的响应及时性，不会因为触发力度过小出现误触发、或者力度过大导致触发滞后的问题。板载的直插式接线座采用2.54mm标准间距，接线端做了防反插的槽位设计，接线时可以直接插装标准杜邦线，和主流开源3D打印机主控板的限位接口完全兼容，不需要额外改线。

设计过程中重点考量了安装边界的适配性，整个组件的外形轮廓控制在长40mm、宽20mm、总高度12mm的范围内，摆臂自然状态下的伸出长度为8mm，触发后摆臂的下压行程预留足够余量，不会出现摆臂压死导致开关损坏的情况。PCB板上的走线做了加宽处理，大电流触发回路的线宽不小于1mm，同时在开关引脚位置做了补焊盘设计，长期反复触发震动也不会出现焊盘脱落的问题。板载的两个贴片电阻做了信号防抖处理，避免设备运行过程中电机电磁干扰导致的误触发信号，提升限位检测的稳定性。

从实际装配验证的角度看，该组件的安装公差容忍度较高，安装孔位的位置度公差控制在0.1mm以内，即使铝型材安装面存在少量加工误差，也可以通过螺丝的调节间隙补偿安装偏差，不需要二次修配。开关摆臂的触发接触面做了圆弧过渡处理，长期和运动轴的触碰块反复接触也不会出现磨损掉屑的问题，适配PLA、ABS等常见耗材打印的触碰块使用场景，不会因为触碰块的表面粗糙度差异影响触发精度。
