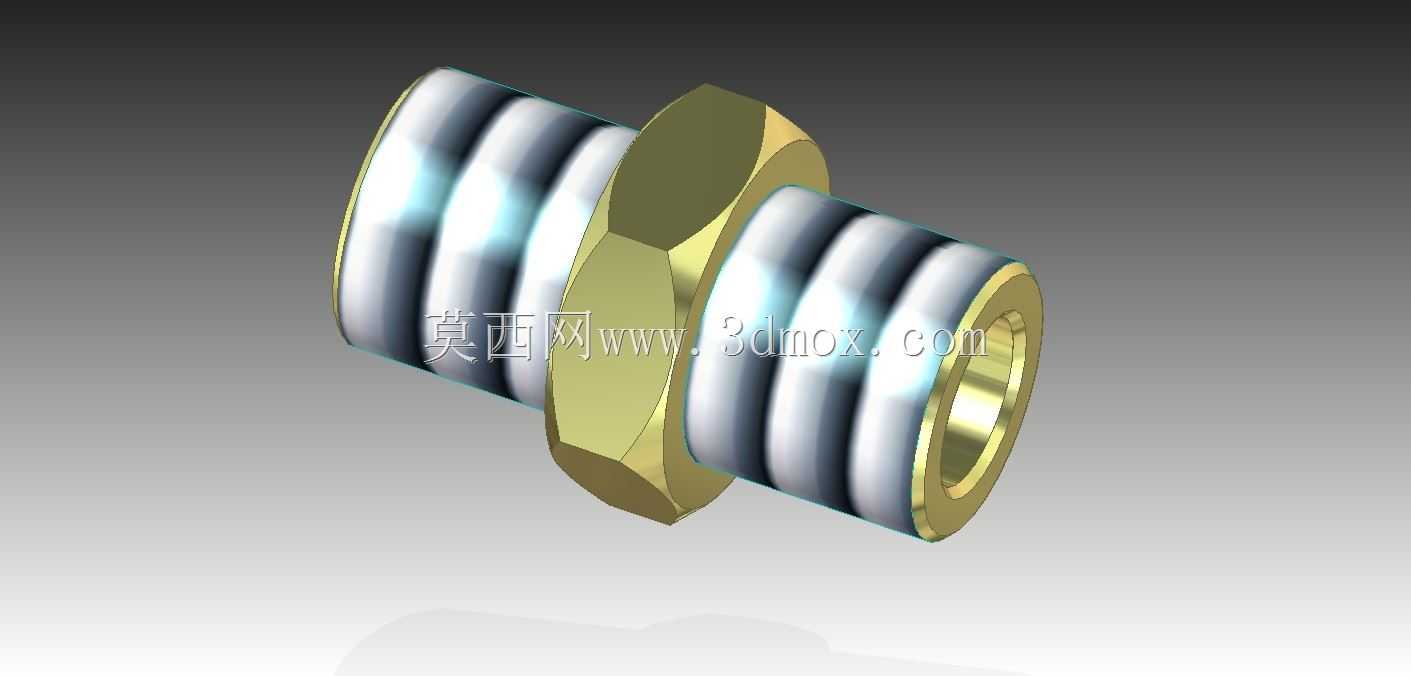

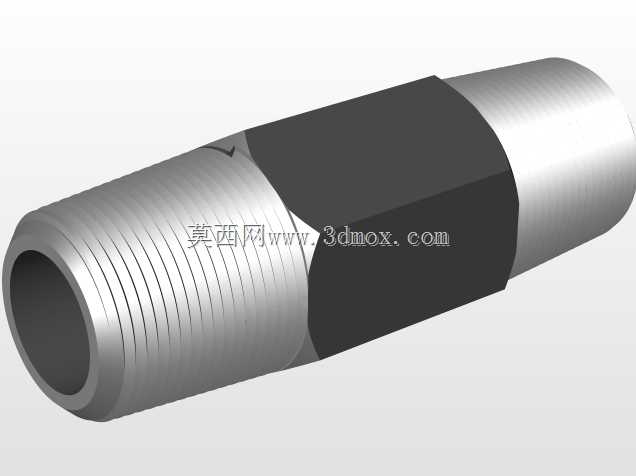

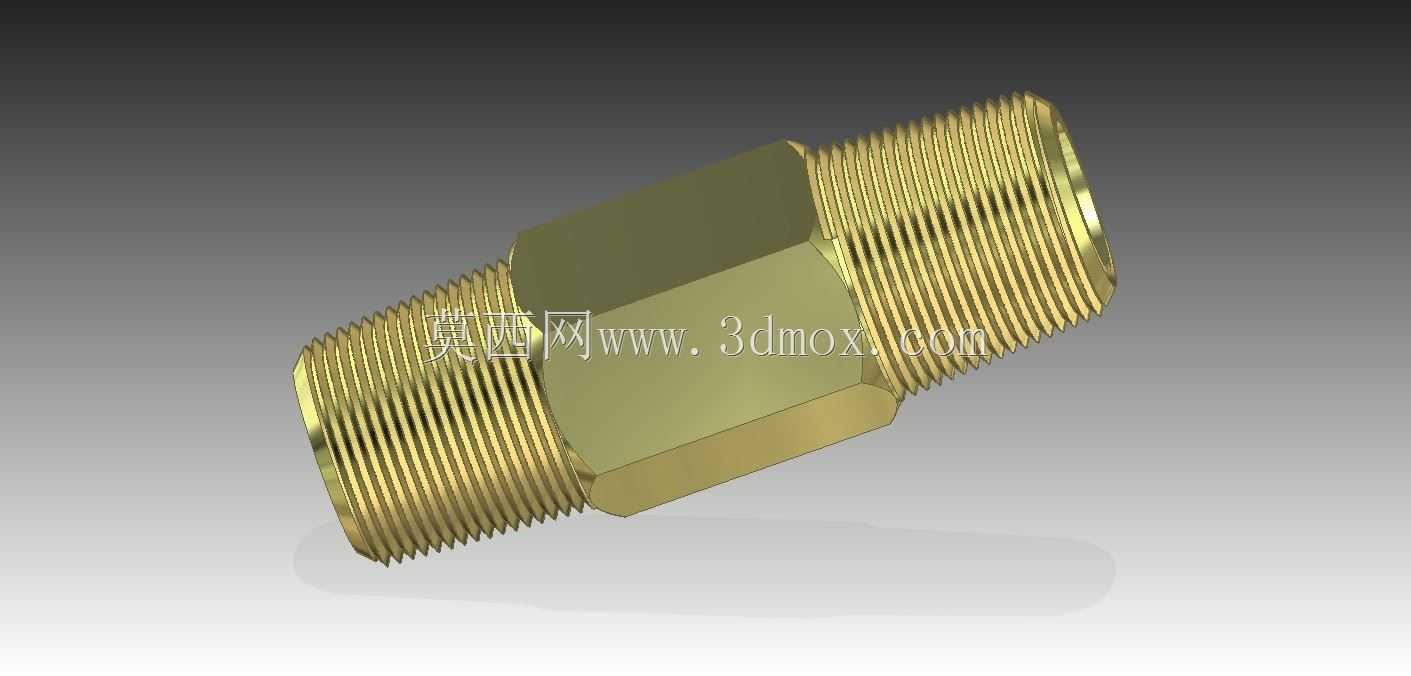

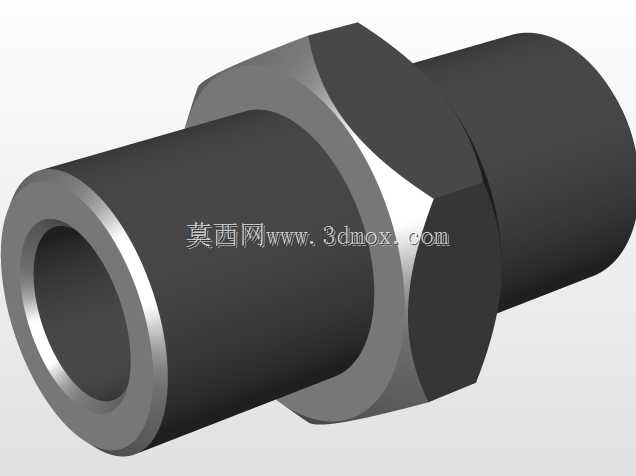

黄铜外丝六角直通液压管路接头

这类两端外螺纹的六角直通接头，是流体输送管路系统里最常见的转接连接件，在液压站油路、气动控制回路、低压供水供气支路、小型制冷设备冷媒管路里都有大量应用，主要用来实现两段同规格或适配规格外螺纹管路的刚性直通对接，相比卡套、快插类接头，螺纹硬连接的密封可靠性更高，抗振动松脱能力更强，适合长期固定安装的管路布局场景。

从结构设计来看，中间的六角本体是专门为安装操作预留的施力部位，对边尺寸严格匹配对应规格的标准开口扳手，安装时可以直接卡持六角部位施加扭矩，不会损伤两端的螺纹牙型，也能精准控制拧紧力矩，避免过拧导致的螺纹滑牙、接头开裂，或是力矩不足导致的密封泄漏问题。两端的外螺纹采用标准管螺纹设计，牙型角和螺距完全匹配对应国标管路连接件标准，螺纹加工时预留了足够的有效啮合长度，安装时配合生料带、密封胶或是铜垫密封，就能实现足够的承压密封能力，常规黄铜材质的这类接头，静态承压能力可以满足1.6MPa以内的流体输送需求，适配矿物液压油、压缩空气、常温清水、常规制冷剂等多种介质。

建模过程中需要重点把控几个核心尺寸边界：首先是两端螺纹的大径、中径、小径公差，必须严格对应管螺纹标准，否则会出现安装拧不进或是啮合间隙过大泄漏的问题；其次是中间六角部分的对边尺寸、厚度，既要保证扳手卡持有足够的接触面积，又要控制整体外形尺寸，避免相邻管路接头安装时出现空间干涉；还有接头的总长度、两端螺纹的有效旋合长度，要匹配实际安装场景的管路间距，过长会导致管路布局冗余，过短则会导致螺纹啮合不足，连接强度达不到要求。另外接头的内孔通径要和对应管路的通径保持一致，避免出现通径缩颈导致的流体阻力增大、流量损失问题，内孔与外螺纹的同轴度公差也要控制在合理范围内，否则安装后会出现管路别劲，长期受应力容易出现接头断裂或是密封失效的问题。

在实际设备选型时，这类接头需要根据输送介质的类型、工作压力、工作温度选择对应的材质，黄铜材质的优势是切削加工性能好，抗锈蚀能力优于普通碳钢，成本远低于不锈钢材质，适合常规工况的通用场景，安装时要注意螺纹旋合的对中，不能强行偏斜拧入，否则很容易损伤内螺纹件的牙型，后续维护拆卸时也要注意，不要用管钳直接夹持两端螺纹部位，避免牙型变形影响后续重复使用的密封性能。
